Винтажная схема в современной студии: Heritage Audio 6673, 8173 и Rack 2

В каталог Dr.Head поступили сразу три позиции испанского бренда Heritage Audio: микрофонные предусилители с эквалайзером 6673 и 8173, а также двухслотовый рэк Rack 2 для их установки. Все три модели относятся к формату 80-й серии и уже несколько лет присутствуют в линейке производителя, в магазин же они попали только сейчас.

В статье рассмотрим, чем 6673 отличается от 8173, как выбрать модуль под свою задачу и как собрать из этих компонентов рабочий тракт. Заодно расскажем, что понадобится дальше по цепочке, чтобы записать звук на компьютер.

Формат 80-й серии восходит к модульным консолям, которые звукорежиссёры собирали под свои задачи ещё в 70-е годы. Вместо одного фиксированного тракта в каждый канал консоли ставился отдельный модуль: предусилитель, эквалайзер или их сочетание. Нужен был другой характер звука — модуль просто меняли на соседний слот.

Принцип сохранился и сегодня. Если корпус или консоль соответствуют тому же механическому и электрическому протоколу, в её слот можно установить любой совместимый модуль 80-й серии, в том числе от другого производителя. Отсюда и два сценария использования: реставрация или доукомплектация настоящей винтажной консоли Series 80 либо сборка новой системы с нуля через отдельный рэк-корпус, без консоли.

Второй сценарий проще для домашней или небольшой студии, о нём и пойдёт речь дальше. Но прежде чем ставить в чужой корпус сторонний винтажный модуль, лучше свериться с документацией производителя: совпадение протокола не гарантирует полной совместимости, а требования к питанию у разных брендов могут отличаться. Подробнее о том, как испанский бренд Heritage Audio, основанный в 2011 году, пришёл к этому формату, рассказано в материале «Heritage Audio: наследие золотой эры звукозаписи».

Ниже рассмотрим, что из этой системы приехало в Dr.Head.

Поставка расширяет раздел «Обработка звука» сразу на три позиции: два предусилителя с эквалайзером и рэк для их установки. У 6673 и 8173 общая основа: тракт предусилителя построен по схеме 73-классики, а эквалайзер устроен по-разному, отсюда и разница в задачах, для которых подходит каждый модуль. Rack 2 нужен тем, кто хочет использовать модули отдельно от старой консоли.

Предусилитель 6673 работает в классе A и даёт усиление свыше 80 дБ на микрофонном входе, плюс линейный усилитель класса A до 10 дБ для более горячих источников. Эквалайзер четырёхполосный: средняя полоса в духе легендарного модуля 1066 соседствует с расширенной средней полосой в духе 73-классики, вместе они дают расширенный диапазон регулировки средних частот.

Верхняя полка Baxandall переключается между тремя частотами вместо одной фиксированной у классических прототипов, а переключаемый фильтр верхних частот (ФВЧ, отсекает низкие частоты ниже выбранного порога) работает на 50, 80 или 300 Гц. Отдельная ручка HI/LO меняет входное сопротивление: при большем усилении сопротивление растёт, что может пригодиться при работе с низкочувствительными ленточными микрофонами.

Модуль относится к разделу «Предусилители для наушников и микрофонов» и, как и весь модельный ряд бренда, собирается вручную в Испании из компонентов, подобранных с оглядкой на детали конца 60-х и начала 70-х годов.

Второй модуль устроен иначе: у него другая архитектура средних частот.

Микрофонный предусилитель
Heritage Audio 6673 Black

Максимальная воспроизводимая частота, кГц: 20

Минимальная воспроизводимая частота, Гц: 20

Бренд: Heritage Audio

324 660 руб.

В наличии

В корзинеКупить

Быстрый просмотр

• Предусилитель Class A свыше 80 дБ + линейный усилитель Class A до 10 дБ
• 4-полосный эквалайзер: средняя полоса в духе 1066 + расширенная середина 73-классики
• Три варианта верхней полки, переключаемый ФВЧ 50/80/300 Гц
• HI/LO переключение входного сопротивления, ручная сборка в Испании

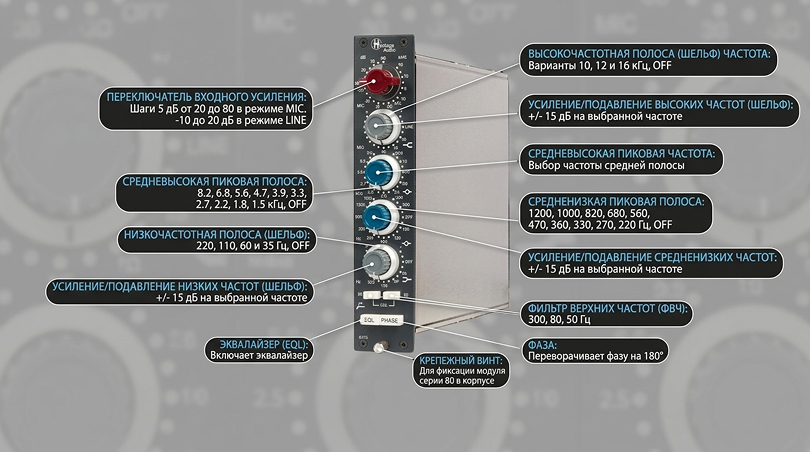

У 8173 тот же диапазон усиления предусилителя, свыше 80 дБ, но эквалайзер решён иначе. Вместо одной средней полосы здесь работают две независимые полосы в духе модуля 1081, нижняя и верхняя. По данным производителя, вместе они охватывают почти весь слышимый диапазон, а значит подходят для более точечной работы с серединой сложного источника: вокала, электрогитары, живых барабанов.

Фильтр верхних частот у 8173 такой же, как у 6673: 50, 80 или 300 Гц. Электроника модуля собрана на пяти сменных платах.

Чтобы использовать любой из этих модулей без старой консоли, нужен отдельный корпус.

Микрофонный предусилитель
Heritage Audio 8173 Black

Максимальная воспроизводимая частота, кГц: 20

Минимальная воспроизводимая частота, Гц: 20

Бренд: Heritage Audio

324 660 руб.

В наличии

В корзинеКупить

Быстрый просмотр

• Предусилитель Class A свыше 80 дБ, линейный усилитель до 10 дБ
• 4-полосный эквалайзер: две средние полосы в духе 1081, почти полное покрытие слышимого диапазона
• Переключаемый ФВЧ 50/80/300 Гц
• 5 сменных плат, ручная сборка в Испании

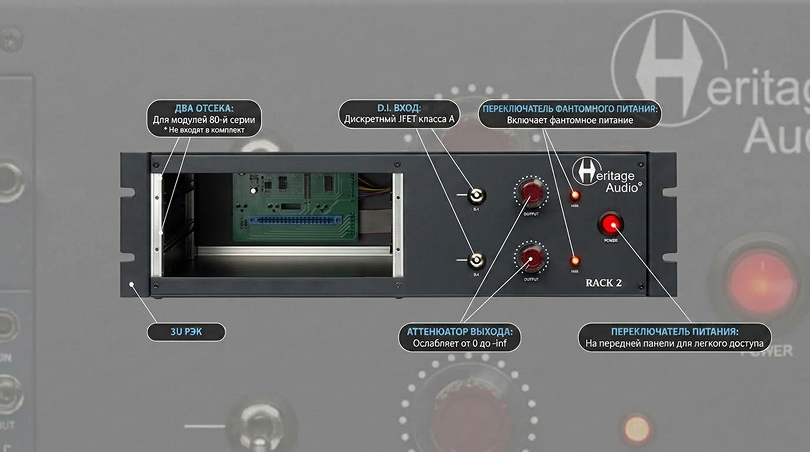

Rack 2 представляет собой двухслотовый рэк формата 19 дюймов высотой 3U, собранный с использованием тех же механических компонентов ISEP, что применяются в консолях Series 80. У каждого из двух каналов свой регулятор выходного уровня и подсвечиваемая кнопка фантомного питания +48 В, поэтому оба модуля в рэке включаются и настраиваются независимо друг от друга.

На передней панели есть два дискретных DI-входа класса A на JFET со сверхвысоким сопротивлением: гитару или бас можно подключить напрямую, без отдельного директ-бокса. Для тех, у кого уже есть совместимые компрессоры 2264E, предусмотрены шины компрессионного линка A и B, чтобы связать пару каналов в стерео. Позолоченные XLR-разъёмы Neutrik, питание рэк получает от встроенного блока через разъём IEC.

Rack 2 рассчитан максимум на два модуля 80-й серии одновременно, сами модули в комплект не входят и приобретаются отдельно. Рэк позволяет использовать 6673 и 8173 как самостоятельные каналы без старой консоли: остаётся подключить его линейный выход к следующему устройству, аудиоинтерфейсу, рекордеру или микшеру, чтобы записать сигнал.

Шасси для модулей 80-й серии
Heritage Audio Rack 2 Black

Бренд: Heritage Audio

Высота, мм: 88

Глубина, мм: 315

148 460 руб.

В наличии

В корзинеКупить

Быстрый просмотр

• Двухслотовый рэк 19″, 3U, на механике ISEP
• Индивидуальный регулятор выхода и подсветка фантомного питания на канал
• Два DI-входа Class A JFET на передней панели
• Линк компрессоров 2264 по шинам A и B, разъёмы Neutrik, модули приобретаются отдельно

Оба модуля дают близкий уровень усиления и одинаковый фильтр верхних частот на 50, 80 и 300 Гц, поэтому по базовым возможностям предусилителя они почти не отличаются. Вся разница сосредоточена в середине: 6673 добавляет к 73-классике одну среднюю полосу в духе 1066, а 8173 работает двумя независимыми средними полосами в духе 1081 и охватывает диапазон шире.

Разъём и механика у модулей одинаковые, поэтому решение не обязательно принимать раз и навсегда: можно поставить один модуль в Rack 2, а второй докупить позже под второй канал. С подборкой достойных внимания решений в этой категории можно ознакомиться в материале «Dr.Head Awards: лучшие микрофонные предусилители 2025–2026».

Поскольку оба предусилителя поддерживают переключение импеданса под разные источники, рассмотрим, с какими микрофонами такой тракт особенно раскрывается.

Модуль устанавливается в слот Rack 2 и фиксируется винтом (или в совместимый слот при реставрации консоли Series 80). Микрофон подключается через XLR, а фантомное питание +48 В включается отдельной кнопкой на каждом канале Rack 2. Включать его имеет смысл только для микрофонов, которым оно действительно требуется: у ленточных и части динамических моделей фантомное питание может быть не нужно, а для некоторых ленточных микрофонов его включение нежелательно.

Гитара или бас заводятся иначе, через DI-вход на передней панели рэка, прямо в высокоомный вход, без отдельного директ-бокса. Если используются два совместимых компрессора 2264E, их можно объединить через шину линка A или B для совместной работы в стерео.

Rack 2 имеет аналоговый линейный выход, поэтому дальше в цепочке всё равно нужен интерфейс, рекордер или микшер. О том, как записать сигнал на компьютер через собственный преамп производителя, рассказано в статье «Аудиоинтерфейс Heritage Audio i73® PRO: винтажный звук XXI века». Итоговая цепочка выглядит так: источник, модуль 6673 или 8173 в Rack 2, линейный выход, интерфейс или рекордер.

Ознакомьтесь с микрофонами, которые можно использовать с такими предусилителями: динамическими, конденсаторными и ленточными, в зависимости от источника и задачи.

WINNER

Микрофон вокальный
Shure SM7B

Бренд: Shure

Диаграмма направленности микрофона: кардиоидная

Максимальная воспроизводимая частота микрофона, кГц: 20

59 890 руб.

В наличии

В корзине Купить

Быстрый просмотр

Микрофон для стриминга и игр
RODE PodMic

Бренд: RODE

Диаграмма направленности микрофона: кардиоидная

Максимальная воспроизводимая частота микрофона, кГц: 15

11 890 руб.

14 000 руб. -15%

В наличии

В корзине Купить

Быстрый просмотр

Микрофон студийный
Lewitt LCT440 PURE

Бренд: Lewitt

Диаграмма направленности микрофона: кардиоидная

Диаметр капсюля, мм: 25.4

30 890 руб.

В наличии

В корзине Купить

Быстрый просмотр

Микрофон студийный
Neumann U 87 Ai Studio Set

Бренд: Neumann

Диаграмма направленности микрофона: круговая

Максимальная воспроизводимая частота микрофона, кГц: 20

309 890 руб.

319 890 руб. -3%

В наличии

В корзине Купить

Быстрый просмотр

Микрофон студийный
СОЮЗ 017 TUBE

Бренд: СОЮЗ

Диаграмма направленности микрофона: кардиоидная

Диаметр капсюля, мм: 34

419 990 руб.

В наличии

В корзине Купить

Быстрый просмотр

Микрофон студийный
SE Electronics DynaCaster DCM3

Бренд: SE Electronics

Диаграмма направленности микрофона: кардиоидная

Максимальная воспроизводимая частота микрофона, кГц: 18

9 670 руб.

11 790 руб. -18%

В наличии

В корзине Купить

Быстрый просмотр

Микрофон студийный
SE Electronics DynaCaster DCM6

Бренд: SE Electronics

Диаграмма направленности микрофона: кардиоидная

Максимальная воспроизводимая частота микрофона, кГц: 18

14 750 руб.

17 990 руб. -18%

В наличии

В корзине Купить

Быстрый просмотр

WINNER

Микрофон студийный
Universal Audio SD-1

Бренд: Universal Audio

Диаграмма направленности микрофона: кардиоидная

Максимальная воспроизводимая частота микрофона, кГц: 16

29 890 руб.

В наличии

В корзине Купить

Быстрый просмотр

Микрофон студийный
SE Electronics Gemini II

Бренд: SE Electronics

Диаграмма направленности микрофона: кардиоидная

Максимальная воспроизводимая частота микрофона, кГц: 20

155 790 руб.

189 990 руб. -18%

В наличии

В корзине Купить

Быстрый просмотр

Систему необязательно собирать всю сразу. Логичный старт: один модуль, 6673 или 8173, в зависимости от задач эквализации, и Rack 2 под него. Второй совместимый модуль можно докупить позже, когда появится потребность во втором канале.

Если помимо предусилителей интересны и другие компоненты бренда: компрессоры, DI-боксы, аудиоинтерфейс, подробный разбор более широкой поставки Heritage Audio есть в статье «Heritage Audio снова в Dr.Head: как прокачать студийный сетап».

Три новых поступления позволяют собрать внешний тракт на совместимых модулях 80-й серии без владения винтажной консолью, при условии, что дальше в цепочке стоит интерфейс или рекордер. По вопросам совместимости и наличия можно обратиться к консультанту магазина.

Можно ли использовать модули без старой консоли? Да. Модуль устанавливается в совместимый корпус, например Rack 2 или Frame 8, а линейный выход подключается к интерфейсу, рекордеру или микшеру, как в цепочке из предыдущего раздела.

Подойдут ли 6673 и 8173 для домашней студии? Модули можно использовать и дома, если позволяет бюджет и есть подходящая коммутация: аудиоинтерфейс с линейным входом, XLR-кабели, при необходимости DI-бокс для инструментов. Жёсткого деления на «домашнее» и «профессиональное» оборудование здесь нет, важнее сама задача и бюджет.

Можно ли поставить оба модуля в один Rack 2 одновременно? Да, Rack 2 рассчитан ровно на два модуля 80-й серии, так что 6673 и 8173 можно одновременно установить в один корпус. Совместимость сторонних модулей лучше уточнять по протоколу производителя.

Можно ли послушать модули перед покупкой? Возможность живого прослушивания лучше уточнить у консультанта магазина. На сайте также есть проекты «Демо-аппаратура для звукозаписи» и «Комнаты прослушивания», где собрано оборудование, доступное для тестирования.

Автор: Артем Лайнен, эксперт Dr.Head в категории Pro Audio
