Nakamichi, Sony, Pioneer: три японские кассетные легенды эпохи Hi-Fi

Компакт-кассету создавали как простой и удобный носитель для бытовой записи. Лента шириной 3,81 мм двигалась со скоростью всего 4,76 см/с, а на один стереоканал приходилась дорожка шириной около 0,6 мм. На такой физической базе трудно было рассчитывать на широкий частотный диапазон, низкий шум и стабильность, которую требовали от серьёзной домашней аудиосистемы.

Тем интереснее то, что произошло дальше. К началу 1980-х лучшие кассетные деки получили три головки, замкнутые двухкапстанные механизмы, кварцевую стабилизацию скорости, автоматическую настройку под конкретную ленту и сложные системы шумопонижения. У отдельных моделей детонация опустилась к 0,02% WRMS, а верхняя граница заявленного диапазона дошла до 20–22 кГц.

Особенно хорошо эту гонку видно на примере Nakamichi, Sony и Pioneer. Все три компании решали одни и те же ограничения компакт-кассеты, но двигались к цели разными путями. Nakamichi концентрировалась на головках и геометрии магнитного тракта, Sony могла контролировать почти всю технологическую цепочку, Pioneer делала ставку на механику и автоматическую калибровку.

У компакт-кассеты изначально было мало пространства для инженерного манёвра. Низкая скорость движения ленты осложняла воспроизведение высоких частот, малая ширина дорожки ограничивала динамический диапазон, а любые отклонения механики влияли на скорость, положение ленты относительно головки и стабильность сигнала.

Постепенно бытовая дека превратилась в сложный электромеханический аппарат. В верхнем сегменте появились отдельные головки записи и воспроизведения, два капстана, несколько двигателей, прецизионные маховики, электронное управление скоростью и системы, которые сами определяли свойства установленной кассеты.

К первой половине 1980-х паспортные характеристики отдельных моделей уже выглядели непривычно для формата, начинавшего с бытовых диктофонов: детонация около 0,02% WRMS, частотный диапазон до 20–22 кГц и автоматическая настройка параметров записи под ленту.

Эта сложность была ответом на физические ограничения носителя. Чем ближе кассетная запись подходила к возможностям хорошего домашнего тракта, тем больше инженерии требовалось от механизма, головок и электроники.

Поворотным стало начало 1970-х. Advent Model 200 часто относят к первым декам, показавшим серьёзный потенциал компакт-кассеты: аппарат сочетал Dolby B с лентой на диоксиде хрома. Новый материал лучше подходил для записи высоких частот, а шумопонижение уменьшало один из наиболее заметных недостатков формата — собственный шум ленты.

Менялись и сами кассеты. За базовым Type I последовал Type II на основе диоксида хрома, затем феррохромный Type III. В 1979 году появился Type IV с металлическим рабочим слоем, рассчитанный на более высокий уровень записи.

Параллельно усложнялась конструкция дек. Nakamichi 1000 и 700 в 1970-х принесли в бытовой кассетный формат решения, прежде характерные для более серьёзной магнитной техники: отдельные головки стирания, записи и воспроизведения, а также двухкапстанный тракт.

Третья головка меняла сам процесс записи. В двухголовочной деке одна головка обычно совмещает функции записи и воспроизведения, поэтому оценить результат можно после того, как записанный участок ленты вернётся к ней. При раздельных головках пользователь слышит записанный сигнал практически сразу и может сравнивать его с источником во время работы.

Два капстана решали другую задачу — стабильнее удерживали участок ленты около головок и уменьшали влияние кассетного корпуса на движение носителя.

К концу десятилетия две линии развития сошлись. В 1979 году металлическая лента подняла технический предел формата, а Sony Walkman TPS-L2 показал его совсем с другой стороны — кассета стала основой персонального аудио. Один и тот же носитель теперь обслуживал и дорогую домашнюю деку, и портативный плеер.

В 1982 году у кассетной техники появился конкурент с принципиально другими исходными данными — компакт-диск. Цифровой носитель предлагал около 90 дБ динамического диапазона и был свободен от детонации, связанной с неравномерным движением магнитной ленты.

Кассетная индустрия ответила дальнейшим усложнением записи. Dolby C, появившаяся в начале десятилетия, обеспечивала более глубокое подавление шума, чем Dolby B. Dolby HX Pro работала по другому принципу: система динамически корректировала подмагничивание при записи и не требовала декодирования при воспроизведении. В конце 1980-х появилась Dolby S с подавлением шума до 24 дБ в верхней части диапазона.

Одновременно рос класс самих аппаратов. Флагманские модели для японского рынка стоили сотни тысяч иен. Nakamichi 1000ZXL оценивалась в 550 000 иен, ZX-9 — в 228 000, Pioneer CT-A1 — в 230 000. Цены сопровождались соответствующей конструкцией: тяжёлыми шасси, несколькими двигателями, сложными блоками головок, микропроцессорным управлением.

В начале 1980-х кассета при этом оставалась массовым форматом. В США она обошла винил по продажам и несколько лет удерживала ведущую позицию. Производители могли вкладываться в дорогие флагманы, поскольку вокруг них существовал огромный рынок кассет, магнитофонов и портативной техники.

Внешность стала частью этой конкуренции. Деревянные боковины, крупные индикаторы уровня, флуоресцентные дисплеи, металлические панели и сложные кассетоприёмники подчёркивали статус аппарата ещё до включения записи.

Паспортные цифры кассетных дек легче читать, если понимать, какую проблему описывает каждая из них.

Детонация возникает из-за отклонений скорости движения ленты. На протяжённых нотах фортепиано, органа или вокала она проявляется как небольшое плавание высоты тона. Поэтому разница между 0,08% и значениями около 0,02% была важна для флагманской техники, даже если на плотной рок-записи эффект заметить сложнее.

Азимут описывает положение рабочего зазора головки относительно магнитной дорожки. При ошибке сильнее всего страдают высокие частоты и разделение каналов. На кассете точность особенно важна из-за малого размера дорожки и рабочего зазора головок.

Инженеры одновременно решали противоположные задачи. У Nakamichi 1000ZXL воспроизводящая головка P-8L имела зазор около 0,6 мкм, а записывающая R-8L — 3,5 мкм. Узкий зазор удобен для работы с высокими частотами при воспроизведении, более широкий нужен для эффективной записи.

Подмагничивание, или bias, задаёт режим работы магнитной ленты во время записи. Оптимальное значение зависит от состава и свойств конкретной кассеты. Ошибка меняет частотный баланс и увеличивает искажения, поэтому вокруг настройки bias со временем возникли целые автоматические системы.

MOL, Maximum Output Level, показывает, какой уровень можно записать на ленту до заметного роста искажений. Чем выше доступный запас, тем свободнее дека работает с музыкальными пиками без перегрузки носителя.

Свой вклад вносили и материалы головок. Nakamichi применяла кристаллические сплавы Crystalloy и ферритовые материалы, Sony — аморфные сплавы, Pioneer — ленточный сендаст.

Nakamichi подошла к кассетной технике со стороны магнитной записи. Nakamichi Research появилась в Токио в 1948 году, собственными магнитными головками компания занималась с конца 1950-х, а в 1960-х выпускала аппаратуру по OEM-заказам для других брендов.

Этот опыт заметен уже в Nakamichi 1000 и 700. Три раздельные головки и двойной капстан позволили компании сосредоточиться на том, что происходило с лентой непосредственно в зоне записи и воспроизведения.

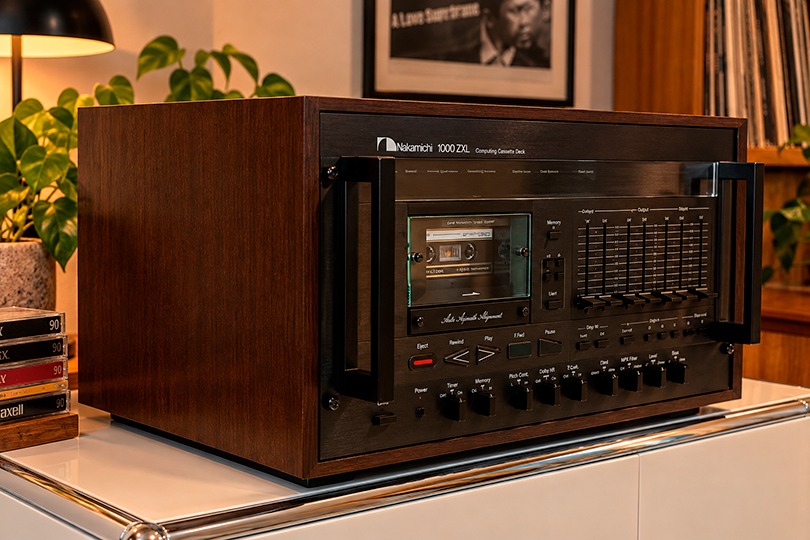

В 1980 году эта линия привела к 1000ZXL. Аппарат массой около 19 кг стоил в Японии 550 000 иен. Система A.B.L.E. автоматически настраивала азимут записывающей головки, подмагничивание, уровень записи и коррекцию под конкретную ленту. 8-битный микрокомпьютер регулировал подмагничивание, уровень и коррекцию раздельно для левого и правого каналов, используя по 256 ступеней настройки. Заявленный диапазон достигал 20 Гц–20 кГц при допуске ±0,75 дБ.

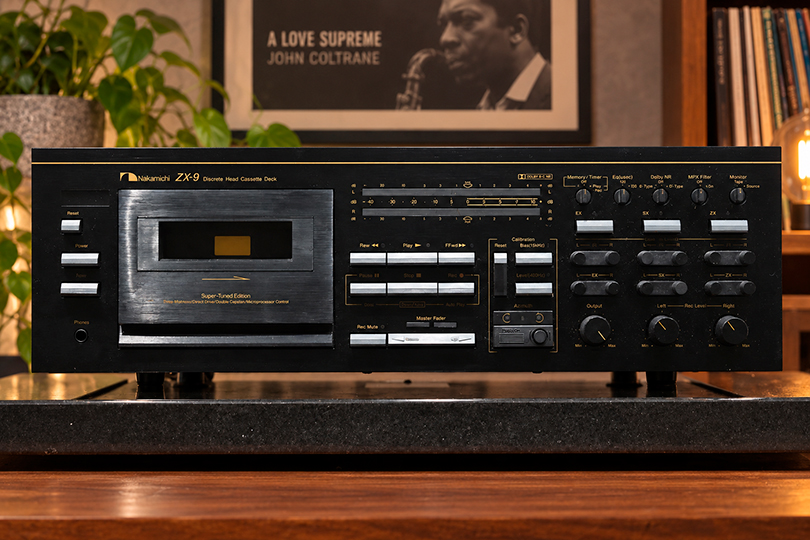

ZX-9, появившаяся позже и стоившая 228 000 иен, показывала другую сторону подхода Nakamichi. Капстаны получили разные диаметры, чтобы характерные составляющие детонации от двух узлов не совпадали по частоте и не складывались. Подмагничивание можно было регулировать отдельно для каждого канала, а азимут записывающей головки — корректировать вручную с передней панели.

Даже автореверс компания реализовала через механику кассеты. В системах UDAR моделей RX-202 и RX-505 аппарат физически выдвигал кассету, разворачивал её на 180 градусов и снова загружал. Направление движения ленты относительно головки при этом сохранялось.

Для Nakamichi точность начиналась с положения ленты и головки. Электроника дополняла механику, но не подменяла её. Во многих моделях пользователь сохранял доступ к настройкам, которые конкуренты постепенно передавали автоматике.

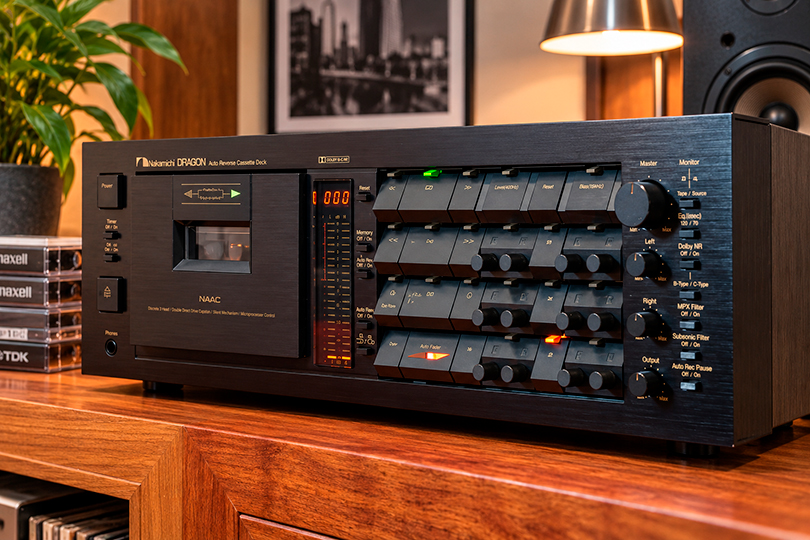

Dragon с автоматической коррекцией азимута стал продолжением этой инженерной линии. Его устройство заслуживает отдельного разбора, поэтому здесь достаточно отметить сам принцип: Nakamichi последовательно пыталась уменьшить ошибки магнитного тракта до того, как они превратятся в слышимое отклонение.

Sony решала ту же задачу в совсем другом масштабе.

У Sony было преимущество крупной вертикально интегрированной компании. Она выпускала магнитную ленту, головки, механические узлы, домашнюю аппаратуру и портативные кассетные плееры. Разработка деки шла внутри экосистемы, где свойства носителя и воспроизводящей техники можно было рассматривать вместе.

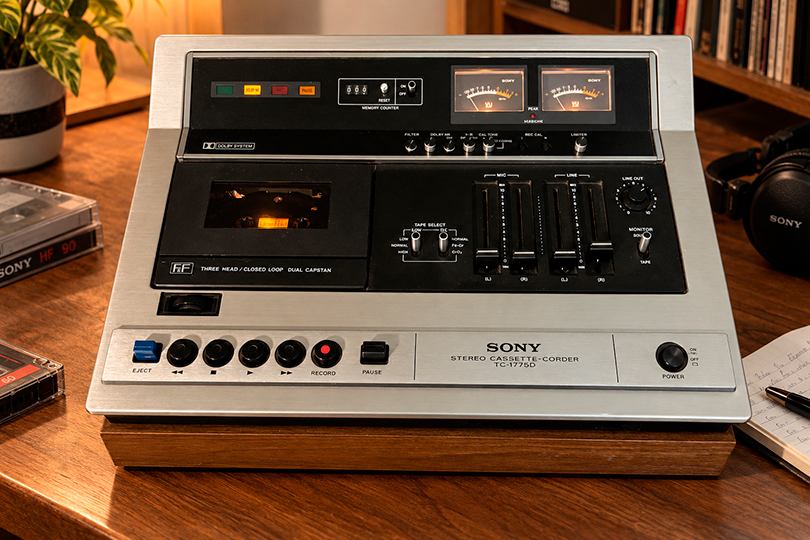

В 1973 году появилась TC-177SD — первая трёхголовочная дека Sony. Она поддерживала феррохромную ленту и при массе около 10 кг сразу относилась к серьёзной стационарной технике.

Следующий этап хорошо виден по моделям рубежа десятилетий. TC-K88 получила механизированный модуль загрузки Power Loading Module, жидкокристаллическую индикацию и три двигателя. В TC-FX1010 появились сенсорное управление и компьютеризированный самоконтроль.

К 1982 году эти разработки сошлись в TC-K777ES. Дека стоимостью 168 000 иен использовала головки из лазерного аморфного сплава, два линейных BSL-мотора прямого привода и замкнутый двухкапстанный механизм с кварцевой стабилизацией. Заявленная детонация составляла 0,02% WRMS, отношение сигнал/шум с Dolby C — 74 дБ. Масса достигала 10 кг.

Индекс ES обозначал для Sony более высокий класс исполнения. Разница выражалась в конструкции корпуса, экранировании, разводке питания и сигнальных цепей. В таких аппаратах встречались омеднённые шасси, разделённые внутренние отсеки и схемы с повышенной независимостью каналов.

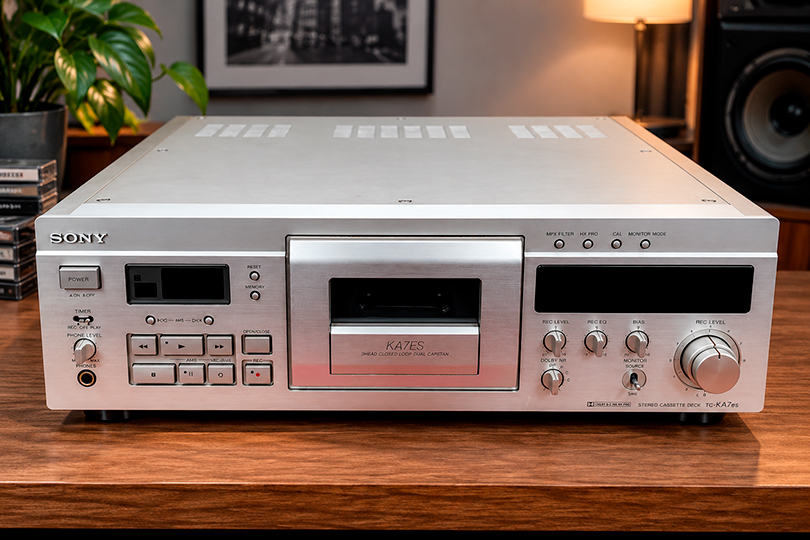

Линия продержалась и после пика кассетного рынка. В 1995 году Sony выпустила TC-KA7ES за 120 000 иен. Дека получила Dolby S, отношение сигнал/шум до 80 дБ и генератор для калибровки на трёх частотах — 400 Гц, 3 кГц и 15 кГц. В сигнальных цепях применялась медь высокой чистоты 6N.

Масштаб бизнеса Sony поддерживало и портативное направление. За годы производства компания продала около 220 миллионов кассетных Walkman, а японский выпуск таких плееров завершился только в 2010 году. Для Sony компакт-кассета была частью большой технологической системы, а домашние ES-деки представляли её верхний уровень.

Pioneer двигалась в сторону механической стабильности и автоматизации. Если Nakamichi оставляла пользователю немало ручных регулировок, Pioneer стремилась получить повторяемый результат после установки кассеты без длительной настройки.

Один из характерных примеров — CT-A1 1980 года. Дека стоила 230 000 иен и весила около 18 кг. В ней использовались три головки с рабочими элементами из ленточного сендаста толщиной 50 мкм, кварцевый PLL-мотор прямого привода и замкнутая двухкапстанная схема с контролем натяжения ленты.

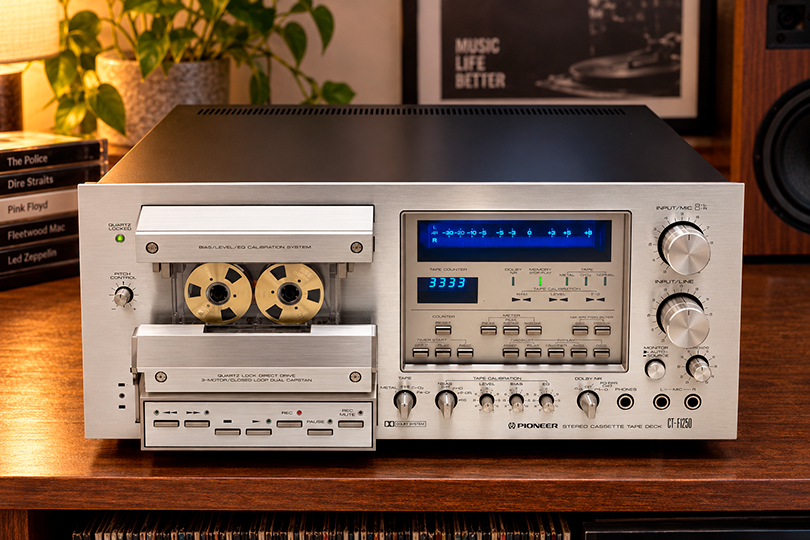

CT-F1250 того же периода сочетала трёхголовочный тракт с кварцевой стабилизацией и весила 10,9 кг. Внешне она ещё сохраняла эстетику 1970-х с крупными органами управления и развитой индикацией, однако внутри механика уже двигалась к более сложному электронному контролю.

В CT-9R использовались три двигателя прямого привода: отдельный двигатель капстана и по отдельному двигателю для подающего и приёмного подкатушечных узлов. За настройку под конкретную ленту отвечала система Auto BLE.

Дальше появилась серия CT-A9. В CT-A9D применялся Reference Master Mechanism с мерами по рассеиванию механических резонансов и четырёхбитное процессорное управление. Заявленная детонация составляла 0,018% WRMS, а с металлической лентой частотный диапазон доходил до 25 Гц–22 кГц. Масса аппарата — 11,2 кг.

Auto BLE автоматически настраивала подмагничивание, чувствительность и коррекцию под конкретную ленту. В старших моделях пользователь мог выбирать один из трёх вариантов настройки.

Так сформировалась третья философия. Pioneer старалась сделать сложную механику незаметной для пользователя: кассета устанавливалась в аппарат, после чего значительную часть подготовки брала на себя электроника.

Две кассеты одного типа могут отличаться по магнитным свойствам. Разница встречается между марками, сериями и партиями одного производителя. Универсальная настройка деки неизбежно представляет собой компромисс.

Nakamichi долго сохраняла ручной контроль. В ZX-9 пользователь мог отдельно корректировать подмагничивание каналов и азимут записывающей головки. В 1000ZXL эту логику передали системе A.B.L.E.: микрокомпьютер подбирал параметры записи автоматически, но сама задача оставалась прежней — максимально точно согласовать тракт с конкретной лентой.

Sony использовала тестовый генератор. В поздней TC-KA7ES калибровка проводилась на 400 Гц, 3 кГц и 15 кГц, поэтому система оценивала несколько участков рабочего диапазона.

Pioneer развивала Auto BLE. Система автоматически настраивала подмагничивание, чувствительность и коррекцию под конкретную ленту.

Неверно выбранное подмагничивание меняет поведение верхней части диапазона и уровень искажений. На тарелках, струнных и насыщенном миксе это может восприниматься как излишняя жёсткость, потеря ясности или, наоборот, приглушённый верх.

Ошибка азимута действует иначе. Помимо ослабления высоких частот она ухудшает совпадение каналов и пространственную картину. Поэтому две внешне одинаковые деки после разной настройки способны воспроизводить одну кассету по-разному.

Разница между школами становится особенно ясной здесь. Nakamichi давала пользователю больше контроля, Sony строила сложную систему вокруг собственных компонентов, Pioneer старалась сделать настройку максимально автоматической.

Рынок верхних кассетных дек не сводился к этой тройке. Конкуренты работали с теми же ограничениями и предлагали собственные решения.

JVC уже в KD-A8 1979 года использовала сендастовую головку X-Cut и систему Computer B.E.S.T. Tuning System для автоматической настройки под ленту. Компания также развивала ANRS и Super ANRS — собственные системы шумопонижения.

Denon DR-F8 1981 года получила прямой привод, систему FTS и заявленное отношение сигнал/шум 73 дБ. Akai сделала фирменной особенностью головки GX на основе стеклоферрита, уделяя особое внимание их износостойкости.

Европейская школа выглядела иначе. Revox B710 и родственная профессиональная Studer A710 получили четыре двигателя, три головки и массивную литую конструкцию. Здесь бытовая дека во многом наследовала методы профессиональной магнитной записи.

У Bang & Olufsen Beocord 9000 инженерия сочеталась с характерным промышленным дизайном. Система CCC — Computer Controlled Calibration — автоматически подстраивала запись под ленту, а заявленная полоса доходила до 22 кГц.

К середине 1980-х основные инструменты для борьбы с ограничениями кассеты уже существовали. Дальнейшее развитие давало всё меньший прирост, а рынок тем временем начал двигаться к цифровым носителям.

К началу 1990-х компакт-диск стал основным конкурентом кассеты уже не в лабораторных характеристиках, а в продажах. К 1992 году цифровой формат вышел вперёд, и экономический смысл сложнейших кассетных флагманов начал исчезать.

Масштаб спада хорошо виден по американскому рынку. В 1990 году было продано около 442 миллионов кассет. К 2000 году показатель снизился до 76 миллионов, а в следующем десятилетии рынок сократился ещё сильнее.

Для дорогой кассетной деки это было критично. Прецизионные головки, многоступенчатые механизмы, литые детали, несколько двигателей и отдельные процессоры калибровки требовали дорогого производства. При падающих продажах носителя окупать такие разработки становилось всё труднее.

Nakamichi особенно зависела от кассетной техники. В 1997 году компания перешла под контроль Grande Holdings, а в феврале 2002 года последовало банкротство. Sony могла удерживать направление дольше благодаря масштабу бизнеса: TC-KA7ES появилась ещё в 1995 году, а кассетные Walkman выпускались намного позже.

Вместе с производственными линиями ушли и специализированные технологии. Современная электроника значительно сложнее старой кассетной деки по вычислительным возможностям, однако массового спроса на прецизионные кассетные головки, многомоторные лентопротяги и дорогую механику больше нет.

Сегодня к кассете ведут два основных пути. Первый — современный магнитофон, который проще обслуживать и можно купить с гарантией. Второй — винтажная дека после диагностики или реставрации.

При выборе кассетного источника стоит смотреть на количество головок, устройство лентопротяга, поддерживаемые типы ленты и наличие систем шумопонижения, если они предусмотрены моделью. Для включения в домашний Hi-Fi-тракт нужен нормальный линейный выход.

Дальше дека работает как обычный аналоговый источник. Её можно подключить к линейному входу интегрального усилителя или предусилителя. ЦАП здесь кассете не нужен: он появляется в системе только в том случае, если рядом используются цифровые источники — компьютер, сетевой транспорт, CD-транспорт с цифровым выходом или стриминг.

С наушниками принцип тот же. Если записи имеют заметный шум ленты или артефакты старого шумопонижения, очень яркая модель с подчёркнутым верхом может сильнее выставить их вперёд.

Для оцифровки винтажной деки понадобится отдельный АЦП или звуковая карта с линейным входом. Аналоговый сигнал снимается с линейного выхода деки и уже во внешнем устройстве переводится в цифровой формат.

Не стоит забывать и об обслуживании. Состояние головок и тракта, чистота прижимных роликов, правильная скорость и настройка азимута способны влиять на результат сильнее, чем замена одного исправного межблочного кабеля на другой.

В Dr.Head можно собрать остальную часть такого тракта — подобрать усилитель, наушники, акустику и коммутацию, а затем сравнить систему с современными цифровыми источниками.

Единого технического различия здесь нет. Японский рынок отличался масштабом конкуренции и количеством бытовых флагманов, поэтому компании активно экспериментировали с автоматикой, головками и сложными механизмами. Европейские марки вроде Revox и Studer чаще переносили в домашние деки решения из профессиональной магнитной техники.

В трёхголовочной деке стирание, запись и воспроизведение выполняют отдельные головки. Это даёт сквозной контроль — записанный сигнал можно сравнивать с исходным непосредственно во время записи. Два капстана стабильнее проводят ленту через рабочую зону головок и уменьшают влияние кассетного корпуса на её движение.

Показатель описывает кратковременную нестабильность скорости движения ленты. Чем он ниже, тем стабильнее высота протяжённых звуков. На фортепиано или длинных вокальных нотах разница может быть заметнее, чем на плотной ритмичной музыке.

Это разные поколения систем шумопонижения. Dolby B уменьшает прежде всего высокочастотный шум и даёт примерно до 10 дБ шумопонижения. Dolby C работает глубже и обеспечивает до примерно 20 дБ подавления шума. Dolby S появилась позднее и могла давать до 24 дБ шумопонижения в верхней части диапазона.

Dolby HX Pro относится к другой категории. Она динамически корректирует подмагничивание во время записи и не требует декодирования при воспроизведении.

Да. Сигнал с линейного выхода деки подают на линейный вход внешней звуковой карты или АЦП, после чего записывают его программой на компьютере. USB или цифрового выхода у большинства классических дек нет.

Автор статьи: Илья Саундберг, эксперт Dr.Head в категории Hi-Fi/High-End
