Обзор Nakamichi 1000ZXL: как устроена одна из самых сложных кассетных дек

Nakamichi 1000ZXL создавалась в период, когда инженеры пытались приблизить компакт-кассету к пределу её возможностей. Сам формат накладывал жёсткие ограничения: лента шириной 3,81 мм движется со скоростью около 4,8 см/с, разные магнитные составы требуют своей настройки, а даже небольшое отклонение угла головки относительно ленты влияет на передачу высоких частот.

В 1000ZXL часть этих параметров для кассетной деки такого уровня взяла на себя автоматика. Аппарат автоматически подстраивал азимут записывающей головки, ток подмагничивания, уровень записи и частотную коррекцию под конкретную кассету. Параметры подмагничивания, уровня и коррекции можно было сохранить в четырёх ячейках памяти, а система RAMM записывала на ленту служебные коды для поиска композиций и автоматического выбора параметров воспроизведения. Для начала 1980-х это была сложная система управления записью, рассчитанная на то, чтобы уменьшить влияние разброса между разными лентами.

Спустя более сорока лет Nakamichi 1000ZXL интересна уже не только своими характеристиками. Это одна из самых сложных по конструкции кассетных дек своей эпохи, но сегодня её возможности напрямую зависят от состояния конкретного экземпляра и качества обслуживания. Разберём, как устроена 1000ZXL, что дают её системы автоматической настройки и на что обращать внимание, если такую деку рассматривают к покупке.

В 1973 году Nakamichi выпустила модели 1000 и 700 — одни из первых бытовых кассетных дек с раздельными головками записи и воспроизведения. К концу десятилетия компания развила эту конструкцию значительно дальше: 1000ZXL получила три головки, закрытый двухвальный лентопротяг, четыре мотора, автоматическую систему калибровки A.B.L.E. и программный поиск RAMM.

Одной из главных особенностей стала автоматическая настройка записи под конкретную кассету. При корректной работе A.B.L.E. Nakamichi заявляла частотный диапазон 20 Гц–20 кГц с отклонением ±0,75 дБ и 18 Гц–25 кГц по уровню ±3 дБ на рекомендованных лентах. Для компакт-кассеты начала 1980-х это был результат, который требовал уже не только хороших головок и механики, но и точной электронной калибровки.

Ниже в линейке находилась 700ZXL — тоже автоматизированная трёхголовочная дека, но с более простой системой настройки. 1000ZXL оставалась старшей моделью семейства и получила наиболее развитую автоматику.

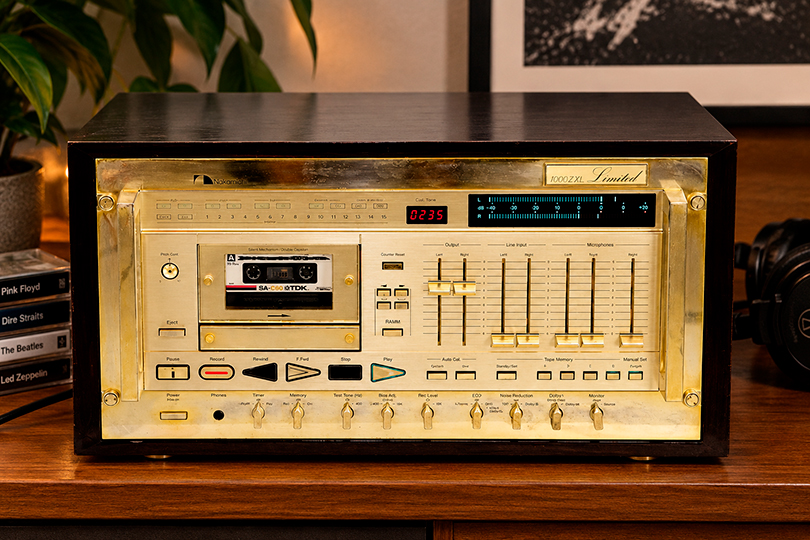

В 1981 году появилась 1000ZXL Limited стоимостью 850 000 иен. Техническая основа сохранилась, а исполнение стало значительно дороже: позолоченные панель и органы управления, корпус с отделкой из палисандра, латунные маховики и чёрное анодирование деталей шасси. Аппараты собирали под заказ, а в комплект входил внешний блок шумопонижения NR-100 с Dolby C.

Ознакомьтесь с нашим ассортиментом катушечных магнитофонов:

Катушечные магнитофоны
Revox B77 MkIII Black

Бренд: Revox

Количество магнитных головок: 3

Максимальная воспроизводимая частота, кГц: 20

1 850 000 руб.

В наличии

В корзинеКупить

Быстрый просмотр

Катушечные магнитофоны
Studer A-800 16 channel

Бренд: Studer

Гарантия, мес: 3

Срок службы, мес: 12

1 890 000 руб.

На заказ

Заказать

Быстрый просмотр

Катушечные магнитофоны
Revox B77 MK II

Бренд: Revox

Количество магнитных головок: 2

Максимальная воспроизводимая частота, кГц: 24

1 687 000 руб.

На заказ

Заказать

Быстрый просмотр

Катушечные магнитофоны
Metaxas&sins Papillon Studio 15

Бренд: Metaxas&sins

Максимальная воспроизводимая частота, кГц: 20

Минимальная воспроизводимая частота, Гц: 30

7 590 000 руб.

На заказ

Заказать

Быстрый просмотр

Катушечные магнитофоны
REVOX C278 8-channel

Количество магнитных головок: 3

Максимальная воспроизводимая частота, кГц: 22

Минимальная воспроизводимая частота, Гц: 30

675 000 руб.

На заказ

Заказать

Быстрый просмотр

Катушечные магнитофоны
Revox PR99 MKIII

Бренд: Revox

Количество магнитных головок: 3

Максимальная воспроизводимая частота, кГц: 22

1 350 000 руб.

На заказ

Заказать

Быстрый просмотр

Катушечные магнитофоны
Metaxas & Sins T-RX

Бренд: Metaxas&sins

Количество магнитных головок: 4

Максимальная воспроизводимая частота, кГц: 20

4 490 000 руб.

На заказ

Заказать

Быстрый просмотр

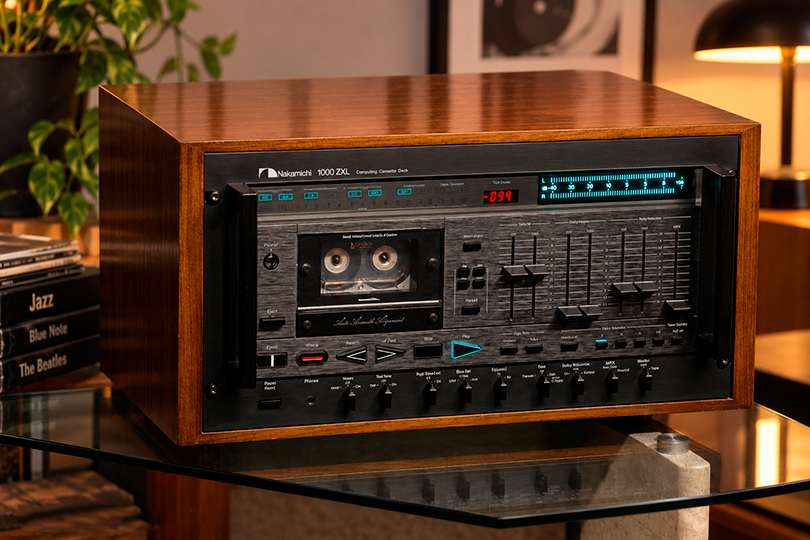

В закрытом двухвальном тракте лента проходит между двумя ведущими валами и прижимными роликами, а участок с головками находится внутри этой петли. У 1000ZXL капстаны различаются по диаметру — около 3 мм со стороны подачи и 2,5 мм со стороны приёма. Такая асимметрия разносит характерные периоды детонации двух узлов и уменьшает вероятность их совпадения. Двухкапстанная схема при этом поддерживает стабильное натяжение ленты в зоне головок.

В механизме используются четыре мотора. Один приводит ведущие валы, второй работает с подкатушечными узлами, третий управляет кулачковым механизмом транспорта, четвёртый поворачивает записывающую головку при автоматической настройке азимута.

Есть и менее заметная особенность. Прижимная подушка внутри кассеты, которая в обычном тракте прижимает ленту к головке, у 1000ZXL отводится специальным выступом блока головок. Контакт ленты задаётся самим лентопротяжным механизмом, что уменьшает дополнительное трение и связанные с ним механические модуляции.

Для записи, воспроизведения и стирания используются отдельные головки. Такая схема даёт возможность подобрать рабочий зазор под каждую операцию: у воспроизводящей P-8L он составляет около 0,6 мкм, у записывающей R-8L — около 3,5 мкм.

Раздельные головки нужны и для сквозного контроля. Во время записи можно переключаться между исходным сигналом и тем, что уже оказалось на ленте, сразу сравнивая результат.

На практике это упрощает настройку под конкретную кассету. После калибровки не нужно записывать тестовый фрагмент, перематывать ленту и слушать его отдельно — изменения уровня, подмагничивания и коррекции можно контролировать непосредственно во время записи.

A.B.L.E. расшифровывается как Azimuth, Bias, Level, Equalizer — азимут, подмагничивание, уровень записи и частотная коррекция. Перед записью дека наносит на ленту тестовые сигналы и по ним последовательно настраивает каждый из этих параметров.

Сначала система корректирует азимут записывающей головки. Для высоких частот точность особенно важна: даже небольшое угловое рассогласование между головкой и магнитной дорожкой снижает уровень верхнего диапазона и нарушает фазовое совпадение каналов. Серводвигатель поворачивает головку до нужного положения, после чего электроника переходит к настройке подмагничивания, уровня и коррекции.

После калибровки значения подмагничивания, уровня записи и коррекции можно сохранить в одной из четырёх ячеек Tape Memory. Вместе с ними запоминаются настройки эквализации воспроизведения и шумопонижения. Азимут записывающей головки при необходимости калибруется для установленной кассеты отдельно. В результате дека подстраивается не только под тип ленты, но и под свойства конкретной кассеты. Две Type II разных серий или производителей могут потребовать разных значений подмагничивания и уровня записи.

RAMM отвечает уже не за качество записи, а за навигацию. Система наносит между композициями служебный 20-битный код с частотой 5 Гц. Часть данных хранит информацию о настройках воспроизведения, остальная используется для адресации фрагментов. На одной стороне кассеты можно разметить до 15 композиций и заранее задать последовательность воспроизведения до 30 команд.

По сути, RAMM добавляет обычной компакт-кассете программный поиск по записям. Для начала 1980-х это была редкая попытка совместить аналоговый носитель с автоматикой, которая запоминала настройки и помогала управлять содержимым кассеты.

Паспортный частотный диапазон нужно читать вместе с условиями измерения. Nakamichi указывала эти значения для рекомендованных лент EX, EX II, SX и ZX при уровне записи −20 дБ и после калибровки A.B.L.E. Поэтому верхняя граница 25 кГц не означает, что такой результат получится с любой кассетой.

A.B.L.E. не расширяет возможности самой магнитной ленты, а настраивает деку под её свойства. Система подбирает азимут, подмагничивание, уровень и коррекцию так, чтобы конкретная кассета работала ближе к своему оптимальному режиму. Итоговый диапазон и уровень искажений всё равно зависят от типа ленты, её состава и состояния.

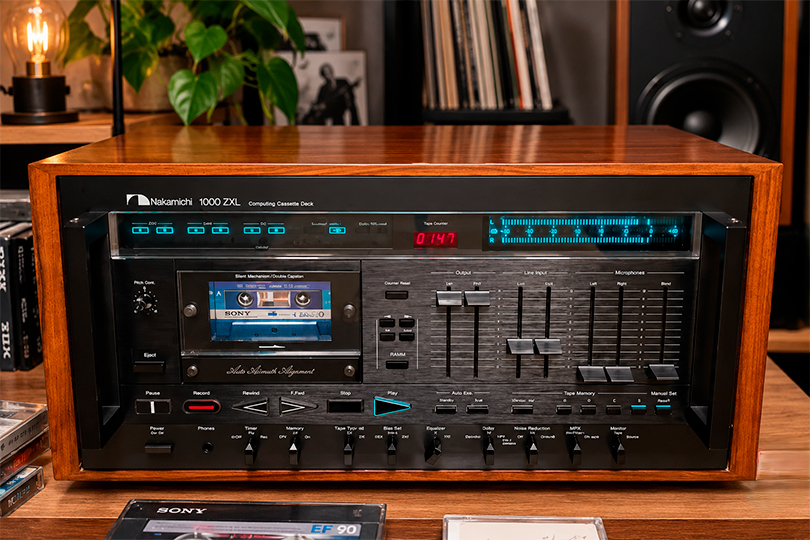

Сильнее всего возможности 1000ZXL раскрываются при записи. Дека автоматически настраивает параметры, которые на большинстве аппаратов приходится выставлять вручную или принимать как заданные производителем.

Азимут записывающей головки влияет на передачу высоких частот, ток подмагничивания — на соотношение между искажениями и верхним диапазоном, а уровень записи должен соответствовать чувствительности конкретной ленты. Сквозной канал позволяет сразу сравнить исходный сигнал с тем, что уже записалось на кассету, и проверить результат настройки.

Двухвальный лентопротяг отвечает за стабильность движения ленты. Низкая детонация особенно заметна на протяжённых звуках — фортепиано, органе, синтезаторных партиях и длинных вокальных нотах. Если скорость меняется, высота такого звука начинает слегка «плыть».

При воспроизведении возможности автоматики уже ограничены. A.B.L.E. регулирует азимут записывающей, а не воспроизводящей головки. Если кассета была записана на другой деке с ошибкой азимута, 1000ZXL не сможет автоматически подстроиться под такую запись. Эту задачу позже решала система NAAC в Nakamichi Dragon.

Nakamichi 1000ZXL рассчитана на ленты Type I, II, III и IV. Nakamichi указывала паспортные характеристики для фирменных EX, EX II, SX и ZX. Металлическая ZX при этом обеспечивала высокий допустимый уровень записи и низкие искажения, но сама система A.B.L.E. рассчитана на работу с разными типами ленты.

Сегодня выбор таких кассет заметно уже. Type IV давно не выпускается массово, а запечатанные экземпляры известных серий часто продаются уже как коллекционные. При этом возраст и сохранность имеют не меньшее значение, чем маркировка на упаковке: свойства магнитного слоя, прижимной подушки и других элементов кассеты зависят от условий хранения.

Для обычной записи искать только Type IV необязательно. A.B.L.E. умеет подстраивать деку и под Type I или II, поэтому хороший результат возможен и с более доступной лентой. Предел в каждом случае задаёт уже сама кассета — её магнитный состав, чувствительность и состояние.

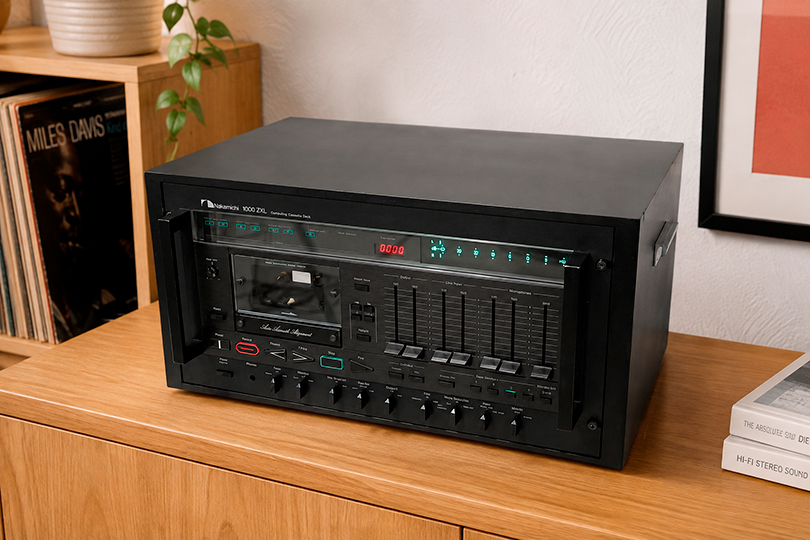

При покупке 1000ZXL важно проверять не только воспроизведение. Одна кассета может звучать нормально даже при проблемах с A.B.L.E., RAMM или отдельными узлами лентопротяга.

Лучше увидеть полный цикл автокалибровки, проверить сквозной канал, запись в обоих каналах, перемотку, стабильность скорости и работу всех режимов транспорта. Отдельно оценивают состояние прижимных роликов, фрикционных элементов, пассиков, смазки и головок.

У 1000ZXL встречается и возрастная проблема с оранжевыми плёночными конденсаторами. Они используются в цепях, где важны точные номиналы и допуски, поэтому при замене нужно учитывать не только ёмкость, но и тип компонента. Установка случайного аналога может повлиять на работу схемы и последующую калибровку.

После ремонта механики деку необходимо заново настроить. Для этого нужны измерительное оборудование, тестовые ленты и понимание сервисной процедуры Nakamichi. Поэтому подтверждённая история обслуживания у профильного мастера для 1000ZXL важнее безупречного состояния корпуса и передней панели.

1000ZXL редко появляется в продаже, поэтому вывести для неё точную среднюю цену сложно. На европейском вторичном рынке рабочие экземпляры оцениваются в несколько тысяч евро, а полностью обслуженные аппараты в хорошем состоянии могут стоить заметно дороже. 1000ZXL Limited относится уже к коллекционной технике и находится в другом ценовом диапазоне.

На стоимость влияют состояние головок и лентопротяга, исправность A.B.L.E., история обслуживания, сохранность корпуса и комплектность. Низкая цена необслуженного экземпляра может оказаться обманчивой: ремонт сложной электроники, восстановление механики и последующая калибровка потребуют дополнительных затрат. Для такой модели подтверждённое обслуживание зачастую важнее косметического состояния.

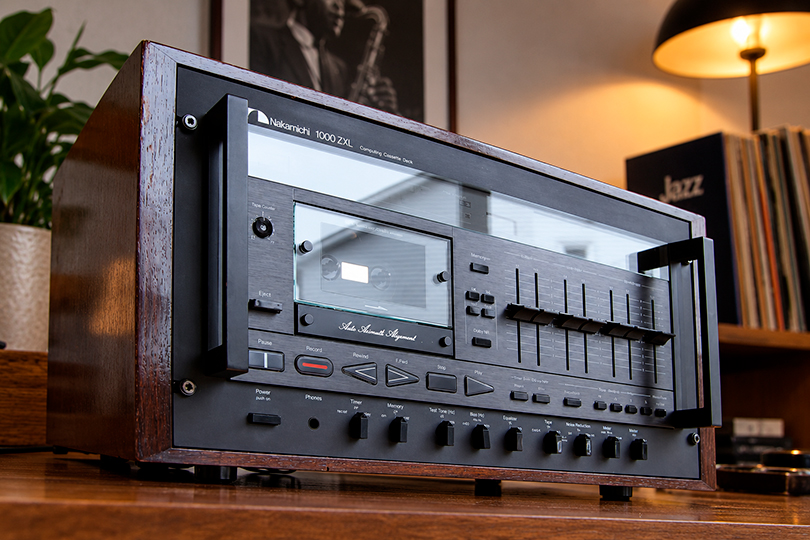

Полноценного современного аналога у 1000ZXL нет. Новые бытовые кассетные деки не предлагают сочетания трёх раздельных головок, сложного двухвального лентопротяга и автоматической настройки записи под конкретную кассету.

Если нужно слушать и записывать кассеты, а также переносить архив на компьютер, практичнее TEAC W-1200. Это современная двухкассетная дека с USB-выходом, дистанционным управлением и официальной гарантией. По возможностям записи она заметно проще Nakamichi: здесь нет трёхголовочной схемы, A.B.L.E. и сквозного контроля. Зато новый аппарат не требует реставрации перед началом эксплуатации и заметно проще в обслуживании.

Для тех, кого привлекает сама магнитная запись, но компакт-кассета не принципиальна, в каталоге Dr.Head есть Revox B77 MkIII. Это катушечный магнитофон, который даёт возможность записывать музыку на магнитную ленту и работать с аналоговым носителем.

Ознакомьтесь с нашим ассортиментом акустических систем:

Полочная акустика
Klipsch R-41PM Black

Бренд: Klipsch

Диаметр ВЧ-динамика, мм: 25

Диаметр НЧ-динамика, мм: 100

30 990 руб.

В наличии

В корзинеКупить

Быстрый просмотр

Полочная акустика
Klipsch R-50PM

Бренд: Klipsch

Вид крепления: корпус

Диаметр ВЧ-динамика, мм: 25

54 990 руб.

В наличии

В корзинеКупить

Быстрый просмотр

Беспроводная акустика
Naim Mu-So 2nd Gen Black

Количество полос: трехполосная

Максимальная воспроизводимая частота, кГц: 20

Минимальная воспроизводимая частота, Гц: 20

129 990 руб.

В наличии

В корзинеКупить

Быстрый просмотр

Студийный монитор
Edifier MR5 White

Бренд: Edifier

Диаметр ВЧ-динамика, мм: 24

Диаметр НЧ-динамика, мм: 127

21 090 руб.

В наличии

В корзинеКупить

Быстрый просмотр

WINNER

Полочная акустика
Klipsch The Fives Matte Black

Бренд: Klipsch

Диаметр ВЧ-динамика, мм: 25

Диаметр НЧ-динамика, мм: 114

69 990 руб.

В наличии

В корзинеКупить

Быстрый просмотр

WINNER

Полочная акустика
Klipsch R-40PM

Бренд: Klipsch

Вид крепления: корпус

Диаметр ВЧ-динамика, мм: 25

44 990 руб.

В наличии

В корзинеКупить

Быстрый просмотр

WINNER

Саундбар
Focal Mu-So Hekla Black

Встроенный микрофон: да

Кабель в комплекте: да

Мультирум: да

369 990 руб.

В наличии

В корзинеКупить

Быстрый просмотр

WINNER

Напольная акустика
Magnat Monitor Reference 5A Black

Бренд: Magnat

Диаметр ВЧ-динамика, мм: 25

Диаметр НЧ-динамика, мм: 170

79 990 руб.

В наличии

В корзинеКупить

Быстрый просмотр

Полочная акустика
Edifier R2850DB Black

Вид крепления: корпус

Количество полос: трехполосная

Расположение фазоинвертора: спереди

37 990 руб.

В наличии

В корзинеКупить

Быстрый просмотр

В самой 1000ZXL встроена система Dolby B. Для Dolby C использовался внешний блок шумопонижения NR-100. В комплект 1000ZXL Limited он входил штатно.

A.B.L.E. — автоматическая система калибровки записи. Она настраивает азимут записывающей головки, ток подмагничивания, уровень записи и частотную коррекцию под конкретную кассету.

У этих моделей разный принцип работы с азимутом. В 1000ZXL система A.B.L.E. регулирует положение записывающей головки перед записью. В Dragon система NAAC автоматически корректирует азимут воспроизводящей головки уже при проигрывании кассеты. Поэтому Dragon умеет подстраиваться под записи, сделанные на других деках с отличающимся азимутом, а 1000ZXL — нет.

Да. У деки нет USB или цифрового выхода, поэтому сигнал снимают с аналогового линейного выхода и подают на внешний АЦП или аудиоинтерфейс, подключённый к компьютеру.

Nakamichi 1000ZXL показывает, насколько далеко инженеры начала 1980-х смогли продвинуть компакт-кассету. Автоматическая настройка азимута, подмагничивания, уровня и коррекции, система RAMM, три раздельные головки и сложный двухвальный лентопротяг давали владельцу гораздо больше контроля над записью, чем большинство бытовых дек того времени.

Сегодня при покупке 1000ZXL техническое состояние важнее паспортных характеристик. Нужно учитывать износ механики, работу A.B.L.E., состояние электроники, историю обслуживания и возможность после ремонта правильно откалибровать аппарат.

Обслуженная 1000ZXL имеет смысл для коллекционера или человека, которому интересна запись на компакт-кассету на технике верхнего класса своей эпохи. Для прослушивания и оцифровки домашнего архива современная дека будет проще в эксплуатации и не потребует сложного обслуживания.

В Dr.Head можно подобрать современную кассетную технику, оборудование для оцифровки, усиление и акустику под уже существующую коллекцию записей.

Автор статьи: Илья Саундберг, эксперт Dr.Head в категории Hi-Fi/High-End
