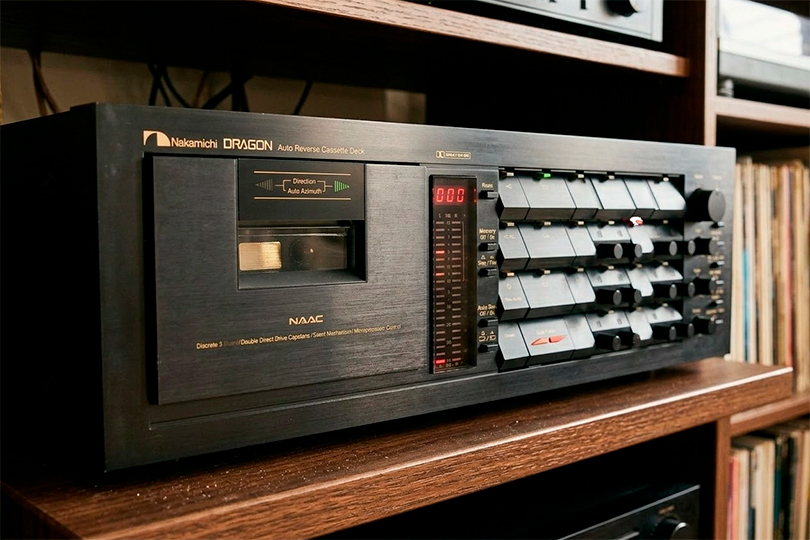

Nakamichi Dragon: почему кассетная дека стоит как автомобиль

Компакт-кассета задумывалась как удобный бытовой носитель, поэтому инженерам пришлось работать в довольно жёстких физических ограничениях. Лента двигалась со скоростью всего 4,76 см/с, а магнитные дорожки были очень узкими. Это усложняло борьбу с шумом, ограничивало возможности записи высоких частот и повышало требования к точности протяжки и положению головок. Даже небольшая ошибка азимута могла привести к потере верхних частот при воспроизведении.

В 1970–1980-х производители научились компенсировать значительную часть этих ограничений сложной механикой, точной настройкой тракта, системами шумопонижения и более совершенными лентами. Nakamichi Dragon стал одной из самых амбициозных попыток довести компакт-кассету до уровня серьёзного Hi-Fi. Трёхголовочная схема, закрытый тракт с двумя тонвалами, пять моторов, воспроизведение в обе стороны и автоматическая коррекция азимута NAAC позволяли деке справляться не только с собственными записями, но и с кассетами, сделанными на другом магнитофоне.

Dragon выпускался с 1982 по 1993 год. Сейчас хорошие экземпляры стоят в несколько раз дороже многих современных аудиокомпонентов, а полностью обслуженная кассетная дека может конкурировать по цене с подержанным автомобилем. Разберём, что именно делала эта машина и какая часть её нынешней стоимости приходится на инженерную сложность, а какая — на статус одной из самых известных кассетных дек в истории.

История Dragon началась задолго до его появления. Nakamichi Research основали в Токио в 1948 году, а одним из ключевых направлений компании со временем стала магнитная запись.

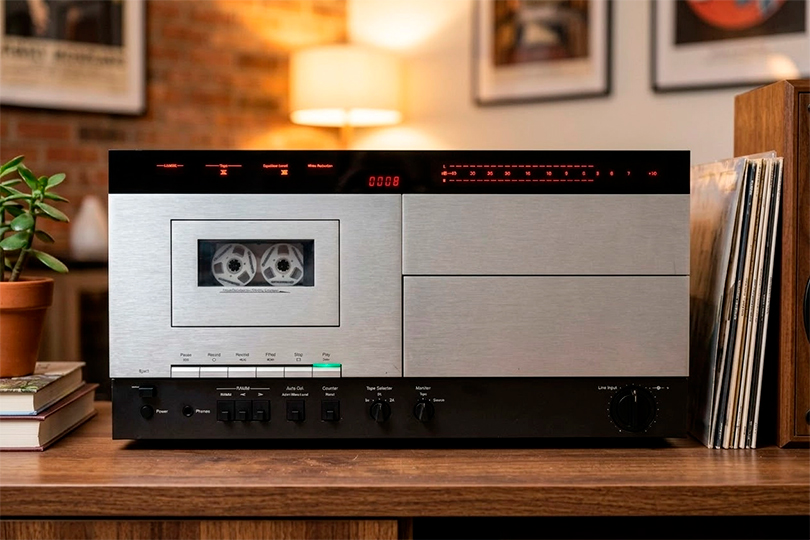

В 1973 году Nakamichi представила модели 1000 и 700 — дорогие трёхголовочные кассетные деки с раздельными головками записи и воспроизведения. Такая схема позволяла сразу контролировать результат записи и отдельно настраивать каждый участок тракта под свою задачу.

Следующим этапом стала автоматическая настройка под конкретную ленту. В конце 1970-х флагман 1000ZXL получил систему A.B.L.E., которая подбирала параметры записи с учётом свойств установленной кассеты. Позже аналогичный подход появился и в 700ZXL.

Dragon вышел в 1982 году и уже самим названием выбивался из привычной для Nakamichi системы цифровых индексов. Но главное отличие было не в имени и даже не в очередном усложнении записи. Инженеры сосредоточились на другой проблеме — точности воспроизведения кассет, записанных на самых разных деках.

Именно здесь появилась технология, которая сделала Dragon знаменитым.

Ознакомьтесь с ассортиментом проигрывателей Dr.Head:

Новинка

0.0

0 отзывов

Усилитель
Onkyo Muse Y-50 Black

Количество каналов: 2

Мощность на канал при 4 Ом, Вт: 150

Мощность на канал при 8 Ом, Вт: 75

139 990 руб.

В наличии

В корзинеКупить

Быстрый просмотр

Новинка

5.0

1 отзыв

Сетевой аудиоплеер
Premiera SX1 Pro Black

HDMI: 1.4

Wi-Fi: да

Адаптер питания от сети: да

13 800 руб.

В наличии

В корзинеКупить

Быстрый просмотр

Новинка

0.0

0 отзывов

Усилитель
Onkyo Muse Y-40 Black

Количество каналов: 2

Мощность на канал при 4 Ом, Вт: 150

Мощность на канал при 8 Ом, Вт: 75

98 990 руб.

В наличии

В корзинеКупить

Быстрый просмотр

5.0

4 отзыва

CD проигрыватель
Onkyo DX-C390 Black

Бренд: Onkyo

Встроенный ЦАП: да

Выход для наушников: да

49 990 руб.

В наличии

В корзинеКупить

Быстрый просмотр

Dr.Head Awards

WINNER

5.0

2 отзыва

CD проигрыватель
Premiera С1s Pro

Wi-Fi: да

Вход RJ45: да

Интернет-радио: да

59 800 руб.

В наличии

В корзинеКупить

Быстрый просмотр

Новинка

0.0

0 отзывов

Усилитель
Onkyo Muse Y-50 Silver

Количество каналов: 2

Мощность на канал при 4 Ом, Вт: 150

Мощность на канал при 8 Ом, Вт: 75

139 990 руб.

В наличии

В корзинеКупить

Быстрый просмотр

Новинка

5.0

1 отзыв

Мультимедийный плеер
Dorpo X3

HDMI: 2.1

Wi-Fi: да

Бренд: Dorpo

50 000 руб.

В наличии

В корзинеКупить

Быстрый просмотр

0.0

0 отзывов

Ресивер
Denon RCD-M41DAB Black

Количество каналов: 2

Сетевые стандарты: Bluetooth

Схемотехника: операционный

49 990 руб.

В наличии

В корзинеКупить

Быстрый просмотр

0.0

0 отзывов

Усилитель-ЦАП для наушников
TEAC UD-701N Black

Питание от USB: да

Сетевые стандарты: Tidal, Spotify, Qobuz, TuneIn

Схемотехника: дискретный

429 880 руб.

В наличии

В корзинеКупить

Быстрый просмотр

Чтобы понять значение NAAC, нужно разобраться с азимутом магнитной головки. При воспроизведении её рабочий зазор должен находиться под тем же углом к ленте, под которым располагалась записывающая головка в момент записи.

Небольшая ошибка сильнее всего сказывается на верхних частотах: чем выше частота, тем чувствительнее сигнал к несовпадению положения головки и записанной дорожки. Поэтому кассета, записанная на деке со смещённым азимутом, на другом аппарате могла звучать заметно глуше, хотя сама запись оставалась исправной.

С кассетами, записанными на собственной хорошо настроенной деке, такой проблемы обычно не возникало. С чужими записями всё было сложнее: головка исходного магнитофона могла быть установлена под немного другим углом, механизм мог уйти из регулировки, отличалась и точность заводского дублирования.

Для Dragon Nakamichi разработала систему NAAC — Nakamichi Auto Azimuth Correction. Во время воспроизведения электроника отслеживала рассогласование сигнала и через сервомеханизм корректировала положение воспроизводящей головки относительно дорожки.

Причём настройка происходила непосредственно во время воспроизведения. Dragon не требовал, чтобы кассета была записана на нём же или на идеально совпадающем по геометрии аппарате: система могла компенсировать небольшое отклонение азимута самой записи.

Именно эта способность особенно ценна при работе со старыми и архивными кассетами. Обычная хорошо настроенная дека отлично воспроизводит записи с корректным азимутом. Dragon получил возможность подстраиваться под кассеты, записанные на аппаратах с немного иной настройкой головок.

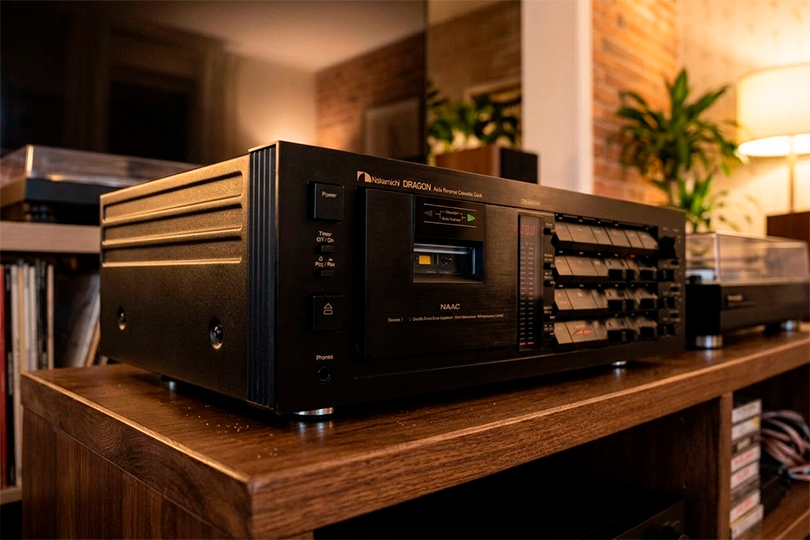

Работа NAAC требовала точного и стабильного движения ленты, поэтому лентопротяжный механизм Dragon получился не менее сложным, чем его электроника.

В деке использован закрытый двухтонвальный тракт. Лента проходит между двумя тонвалами и прижимными роликами, которые стабилизируют её движение в зоне головок и снижают влияние самого корпуса кассеты на натяжение ленты.

Dragon получил три отдельные головки — стирающую, записывающую и воспроизводящую. Такая схема позволяет контролировать запись сразу после её нанесения на ленту: пользователь может переключаться между исходным сигналом и тем, что уже записано на кассету.

В механизме работают пять моторов, между которыми распределены функции транспорта, катушечных узлов и управления головкой. Для кассетной деки начала 1980-х такая конструкция была сложной даже по меркам верхнего Hi-Fi.

Отдельно устроен автореверс. Dragon автоматически воспроизводит обе стороны кассеты, но запись ведёт только в одном направлении. Nakamichi использовала реверс прежде всего для непрерывного воспроизведения, сохранив фиксированную геометрию записывающей части.

Паспортные характеристики Dragon хорошо показывают, насколько далеко инженеры Nakamichi смогли продвинуть возможности кассетного формата. На ленте Metal заявленный частотный диапазон доходил примерно до 22 кГц, коэффициент детонации составлял около 0,019% WRMS, а с Dolby C отношение сигнал/шум могло достигать примерно 72 дБ.

За каждой из этих цифр стоит конкретная проблема магнитной записи. Низкая детонация означает более стабильную скорость движения ленты — на протяжённых нотах фортепиано, синтезаторов, струнных или вокала меньше слышно плавание высоты тона.

Частотный диапазон во многом зависел от используемой ленты и настройки тракта. Type I и Metal здесь давали разные возможности: Metal допускала более высокий уровень записи на верхних частотах и лучше соответствовала потенциалу такой деки. Dolby C, в свою очередь, снижала слышимый шум ленты, но требовала точного согласования уровней записи и воспроизведения.

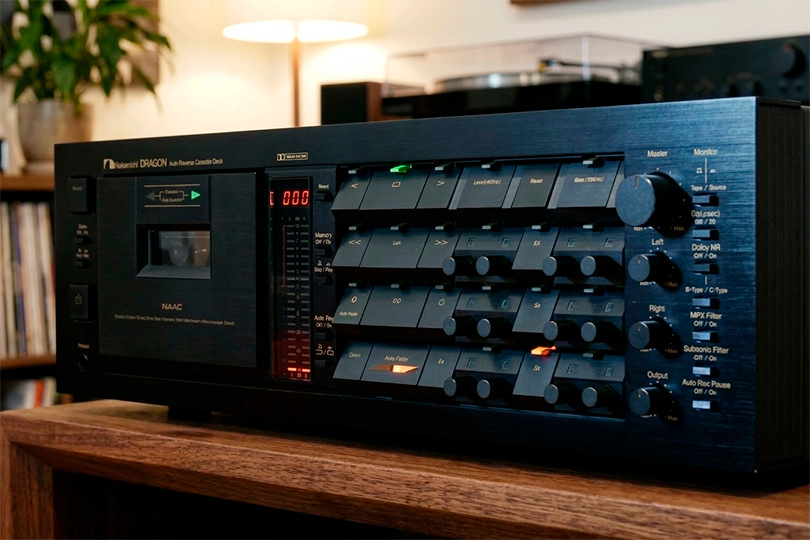

При этом ценность Dragon определялась не только паспортными показателями. Сопоставимые характеристики можно было получить и на других дорогих деках. Главное отличие Nakamichi заключалось в том, что высокая точность транспорта сочеталась с NAAC — системой, которая автоматически корректировала азимут уже записанной кассеты. Там, где обычной деке могла понадобиться ручная настройка, Dragon подстраивался во время воспроизведения.

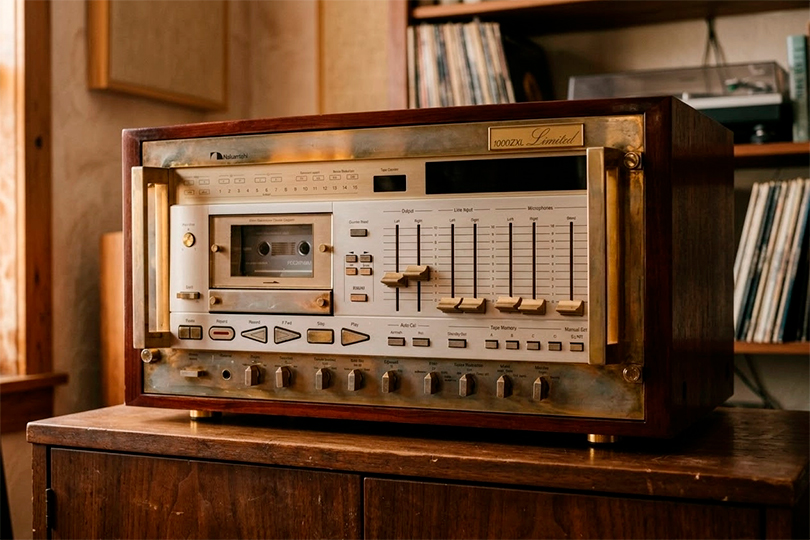

Nakamichi 1000ZXL и Dragon часто ставят рядом как два главных флагмана марки, но инженеры решали в них разные задачи.

В 1000ZXL основной упор сделан на запись. Система A.B.L.E. автоматически калибровала деку под конкретную кассету, подбирая параметры записи с учётом свойств установленной ленты. Задача заключалась в том, чтобы получить от выбранного носителя как можно более точный результат.

Dragon сосредоточился на другой стороне процесса — воспроизведении уже записанных кассет. Система NAAC во время работы корректировала азимут воспроизводящей головки и тем самым помогала компенсировать расхождения между настройкой Dragon и аппаратом, на котором была сделана запись.

Поэтому 1000ZXL логичнее рассматривать как сложный инструмент для подготовки собственной записи, а Dragon — как деку для воспроизведения кассет из разных источников. Один аппарат совершенствовал процесс записи, другой решал одну из главных проблем совместимости при воспроизведении.

1000ZXL при этом нельзя считать просто предшественником Dragon. Это две разные ветви развития флагманских кассетных дек Nakamichi.

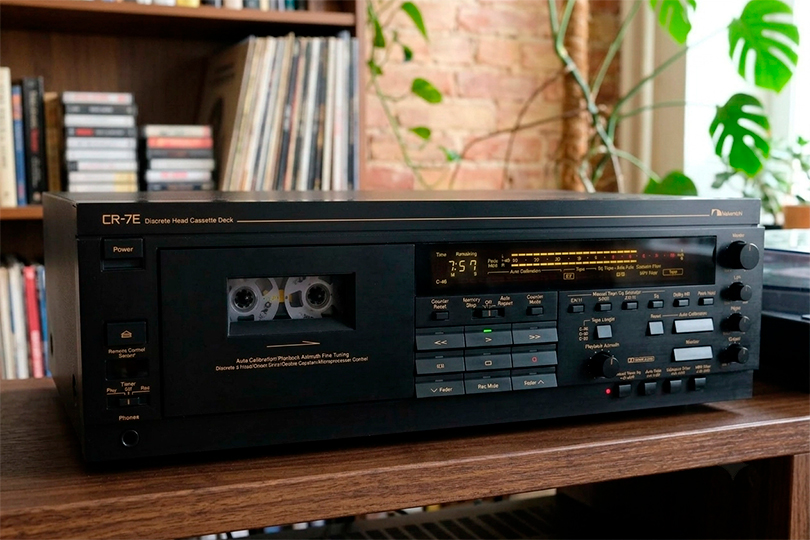

CR-7 появился позже Dragon и тоже позволяет корректировать азимут воспроизводящей головки, но делает это иначе. В CR-7 положение головки регулирует сам слушатель с передней панели.

Во время воспроизведения можно подстроить азимут по конкретной кассете и оставить выбранное положение. У Dragon эту задачу берёт на себя NAAC: система автоматически отслеживает рассогласование и корректирует положение головки по ходу воспроизведения.

Разница поэтому не сводится к качеству самой деки. CR-7 требует ручной настройки, зато даёт владельцу прямой контроль. Dragon выполняет ту же работу автоматически, что особенно удобно при прослушивании большой коллекции кассет, записанных на разных аппаратах.

Для регулярного использования CR-7 может быть более простым вариантом с точки зрения конструкции. У Dragon же автоматическая коррекция азимута остаётся одной из главных причин его технической и коллекционной ценности.

У Sony, Technics, Akai, Pioneer и других японских производителей были кассетные деки очень высокого уровня. Некоторые модели могли соперничать с Dragon по детонации, частотному диапазону, качеству записи и сложности транспорта.

Sony развивала трёхголовочные модели серии ES, Technics экспериментировала с прямым приводом и системами калибровки, Akai делала ставку на стеклоферритовые головки GX. Поэтому сводить сравнение к формуле «Dragon звучит лучше всех» неправильно: результат зависит от качества записи, типа ленты, состояния конкретного аппарата и условий сравнения.

Преимущество Dragon гораздо конкретнее — система NAAC. Если кассета записана с отклонением азимута, дека с фиксированным положением головки воспроизведёт её со своей настройкой. Dragon способен скорректировать азимут под конкретную запись прямо во время воспроизведения.

Если же кассета записана правильно, а обе деки исправны и точно настроены, на первый план выходят уже другие параметры тракта. В такой ситуации одна только NAAC не делает Dragon автоматически лучшей декой в сравнении.

Инженерная сложность, которая когда-то сделала Dragon выдающейся декой, сегодня стала одной из главных сложностей владения. Автореверс, два тонвала, прижимные ролики, несколько двигателей, сервоприводы и NAAC должны работать как единая система.

За десятилетия стареют прежде всего механические элементы. Прижимные ролики теряют форму и сцепление, пассики растягиваются, смазка меняет свойства. Всё это влияет на движение ленты и может привести к росту детонации, нестабильной протяжке и другим сбоям транспорта.

Отдельного внимания требует NAAC. Система должна определить ошибку азимута, передать команду сервоприводу и скорректировать положение головки. Если один из этих узлов работает неправильно, Dragon лишается функции, которая во многом и отличает его от других флагманских дек.

К этому добавляются типичные проблемы возрастной электроники: окисление контактов, загрязнение переключателей, старение электролитических конденсаторов и последствия предыдущих ремонтов. При этом оригинальные запчасти давно не доступны как обычные складские позиции — часть деталей приходится искать на донорских аппаратах, восстанавливать или изготавливать заново.

Поэтому стоимость обслуживания Dragon зависит не только от конкретной неисправности, но и от квалификации мастера и доступности деталей. Покупка такой деки без понимания её технического состояния и того, кто сможет её обслуживать, легко превращает дорогой коллекционный аппарат в ещё более дорогой ремонт.

Ознакомьтесь с ассортиментом акустических систем Dr.Head:

5.0

11 отзывов

Полочная акустика
Klipsch R-41PM Black

Бренд: Klipsch

Диаметр ВЧ-динамика, мм: 25

Диаметр НЧ-динамика, мм: 100

30 990 руб.

В наличии

В корзинеКупить

Быстрый просмотр

5.0

10 отзывов

Полочная акустика
Klipsch R-50PM

Бренд: Klipsch

Вид крепления: корпус

Диаметр ВЧ-динамика, мм: 25

54 990 руб.

В наличии

В корзинеКупить

Быстрый просмотр

Скидка

5.0

6 отзывов

Беспроводная акустика
Naim Mu-So 2nd Gen Black

Количество полос: трехполосная

Максимальная воспроизводимая частота, кГц: 20

Минимальная воспроизводимая частота, Гц: 20

99 000 руб.

129 990 руб. -24%

В наличии

В корзинеКупить

Быстрый просмотр

Dr.Head Awards

WINNER

5.0

3 отзыва

Полочная акустика
Klipsch R-40PM

Бренд: Klipsch

Вид крепления: корпус

Диаметр ВЧ-динамика, мм: 25

44 990 руб.

В наличии

В корзинеКупить

Быстрый просмотр

Dr.Head Awards

WINNER

5.0

9 отзывов

Полочная акустика
Klipsch The Fives Matte Black

Бренд: Klipsch

Диаметр ВЧ-динамика, мм: 25

Диаметр НЧ-динамика, мм: 114

69 990 руб.

В наличии

В корзинеКупить

Быстрый просмотр

Dr.Head Awards

WINNER

Новинка

0.0

0 отзывов

Саундбар
Focal Mu-So Hekla Black

Встроенный микрофон: да

Кабель в комплекте: да

Мультирум: да

369 990 руб.

В наличии

В корзинеКупить

Быстрый просмотр

Скидка

5.0

1 отзыв

Портативная колонка
Marshall Woburn III Black

Адаптер питания от сети: да

Бренд: Marshall

Версия Bluetooth: 5.2

39 990 руб.

45 500 руб. -12%

В наличии

В корзинеКупить

Быстрый просмотр

Скидка

5.0

5 отзывов

+1

Портативная колонка
Marshall Acton III Black

Адаптер питания от сети: да

Бренд: Marshall

Версия Bluetooth: 5.2

28 800 руб.

34 990 руб. -18%

В наличии

В корзинеКупить

Быстрый просмотр

Скидка

5.0

2 отзыва

Беспроводная акустика
Marshall Stanmore III Brown

Бренд: Marshall

Версия Bluetooth: 5.2

Интернет-радио: да

31 100 руб.

38 900 руб. -20%

В наличии

В корзинеКупить

Быстрый просмотр

Nakamichi Dragon изначально относился к верхнему сегменту кассетной техники. Сложный транспорт, автореверс, NAAC и высокая точность настройки делали его дорогим ещё в годы выпуска. Сегодня к этому добавились возраст, редкость и стоимость квалифицированного обслуживания.

Поэтому цены на вторичном рынке сильно зависят от состояния конкретного экземпляра. Неработающий аппарат под восстановление и полностью обслуженная дека с документированной сервисной историей — фактически два разных предложения, и сравнивать их только по названию модели бессмысленно.

Высокая цена восстановленного Dragon складывается не из одной «профилактики». В ней учитываются работа транспорта, состояние прижимных роликов и приводов, корректная работа NAAC, настройка режимов записи и воспроизведения. Чем меньше неизвестных остаётся после покупки, тем выше ценится аппарат.

У коллекционных экземпляров к техническому состоянию добавляются косметика, сохранность оригинальных ручек и панелей, документы, коробка и история владения. На этом уровне Dragon уже оценивают не только как аудиотехнику, но и как коллекционный предмет.

При этом он не всегда самый дорогой Nakamichi. 1000ZXL, а тем более редкий 1000ZXL Limited, могут стоить выше. Dragon скорее занимает другое место — это одна из самых узнаваемых моделей марки, в которой инженерная сложность, репутация и коллекционная ценность сошлись особенно удачно.

По внешнему виду Dragon нельзя судить о техническом состоянии. Самые дорогие проблемы обычно скрываются в транспорте, механике и системе NAAC, поэтому перед покупкой деку лучше проверять в работе.

Стоит обратить внимание на:

Для Dragon особенно полезны документы из мастерской. Фразы вроде «полностью обслужен» недостаточно: лучше знать, какие элементы менялись, проверялась ли механика транспорта, настраивались ли уровни записи и воспроизведения и отдельно тестировалась ли система NAAC.

И ещё один момент — доставка. Dragon тяжёлый и сложный механически, поэтому упаковку стоит обсуждать с продавцом заранее. Для дорогого экземпляра предпочтительны жёсткая коробка, толстый слой амортизирующего материала и фиксация аппарата внутри, чтобы он не перемещался при перевозке.

Покупать Dragon ради оцифровки нескольких домашних кассет вряд ли рационально. Исправная дека хорошего уровня и качественный аудиоинтерфейс позволят получить достойный результат с гораздо меньшими затратами.

Ситуация меняется, если архив большой и собран из записей, сделанных на разных магнитофонах. У части кассет азимут может отличаться от настройки воспроизводящей деки, из-за чего прежде всего страдают высокие частоты. Здесь NAAC становится полезным инструментом: Dragon способен корректировать положение головки непосредственно во время воспроизведения.

Но для архивной работы автоматика подходит не всегда. При сложной или нестабильной записи специалист может предпочесть ручную регулировку азимута, чтобы контролировать настройку по конкретному сигналу.

Поэтому Dragon интересен прежде всего для неоднородного кассетного архива, где его NAAC действительно решает проблему совместимости записей. Для обычной домашней оцифровки покупать настолько сложную и дорогую деку необязательно.

Если нужен просто хороший аппарат для регулярного прослушивания кассет, Dragon оправдывает свою цену далеко не всегда. Исправная CR-7, старшая Sony или другая качественная трёхголовочная дека может стоить заметно дешевле и при этом полностью закрыть задачи домашней системы. Разница в цене здесь не превращается в такую же разницу в качестве звука.

Dragon ценят за другое сочетание качеств. NAAC решает реальную проблему несовпадения азимута, транспорт остаётся сложным даже по меркам флагманских дек, а характеристики показывают, насколько далеко Nakamichi удалось продвинуть компакт-кассету. К этому добавляются узнаваемый дизайн, место модели в истории марки и небольшое количество хорошо сохранившихся экземпляров.

Но вместе с аппаратом покупатель получает и все особенности техники начала 1980-х. Dragon требует грамотного обслуживания, а ремонт сложной механики и автоматики может оказаться дорогим.

Для коллекционера это часть ценности модели. Для человека, которому нужно просто достать кассету и нажать Play, такая сложность уже скорее недостаток. Dragon стоит дорого не потому, что звучит пропорционально лучше других хороших дек, а потому, что сочетает редкую инженерию, исторический статус и коллекционную ценность.

Ознакомьтесь с ассортиментом аудиокассет Dr.Head:

0.0

0 отзывов

Кассета
Brazzaville - Lazy Days In Eixample

Жанр: Rock

Исполнитель: Brazzaville

Стиль: Rock, Pop Rock

1 700 руб.

В наличии

В корзинеКупить

Быстрый просмотр

0.0

0 отзывов

Кассета
Кино – Чёрный альбом

Жанр: Rock

Исполнитель: Кино

Стиль: Rock, New Wave

1 990 руб.

На заказ

Заказать

Быстрый просмотр

0.0

0 отзывов

Кассета
Линда - Ворона (Deluxe Tape Edition)

Исполнитель: Линда

Стиль: Pop, Rock

Лейбл: Maschina Records

1 990 руб.

На заказ

Заказать

Быстрый просмотр

0.0

0 отзывов

Кассета
Ye – Bully

Жанр: Electronic, Hip Hop, Funk & Soul

Исполнитель: Ye, Kanye West

Стиль: Hip Hop

2 890 руб.

На заказ

Заказать

Быстрый просмотр

0.0

0 отзывов

Кассета
Юрий Шатунов - Здесь был Юра!!! Лучшие песни кассета

Жанр: Pop

Исполнитель: Юрий Шатунов

Стиль: Pop

2 000 руб.

На заказ

Заказать

Быстрый просмотр

0.0

0 отзывов

Кассета
Полина Гагарина - Вдох

Жанр: Pop

Исполнитель: Полина Гагарина

Стиль: Russian Pop

1 990 руб.

На заказ

Заказать

Быстрый просмотр

0.0

0 отзывов

Кассета
Various Artists – Stranger Things 4: Soundtrack From The Netflix Series

Жанр: Electronic, Jazz, Rock, Reggae, Funk & Soul, Pop, Stage & Screen

Исполнитель: Various Artists

Стиль: Soundtrack, Synth-pop, Alternative Rock, Italo Disco, Surf, Rock & Roll, Hard Rock, Speed Metal

4 490 руб.

На заказ

Заказать

Быстрый просмотр

0.0

0 отзывов

Кассета
Кола Бельды - Приди, Весна кассета

Жанр: Folk, World & Country

Исполнитель: Kola Beldy

Стиль: Folk, Fusion

1 990 руб.

На заказ

Заказать

Быстрый просмотр

0.0

0 отзывов

Кассета
Bruno Mars – The Romantic

Жанр: Funk & Soul, Pop

Исполнитель: Bruno Mars

Стиль: Funk, Soul

3 490 руб.

На заказ

Заказать

Быстрый просмотр

Dragon появился в 1982 году и выпускался до начала 1990-х. Чаще всего для модели указывают период 1982–1993 годов.

NAAC — Nakamichi Auto Azimuth Correction, система автоматической коррекции азимута при воспроизведении. Она изменяет положение воспроизводящей головки, компенсируя отклонение азимута конкретной записи.

Нет. Автореверс работает при воспроизведении, а запись выполняется только в одном направлении.

Если положение воспроизводящей головки не совпадает с углом, под которым была сделана запись, сильнее всего страдают высокие частоты. NAAC корректирует положение головки во время воспроизведения и помогает уменьшить эту потерю.

Объективного ответа здесь нет. Dragon выделяется системой NAAC и относится к наиболее сложным серийным кассетным декам своего времени. Но по качеству записи, удобству обслуживания, надёжности и стоимости владения другие флагманские модели могут оказаться предпочтительнее.

1000ZXL в первую очередь развивает возможности записи и автоматической настройки под конкретную ленту. Главное техническое отличие Dragon — NAAC, которая корректирует азимут уже во время воспроизведения кассеты.

CR-7 тоже позволяет менять азимут воспроизводящей головки, но настройку выполняет слушатель вручную с передней панели. У Dragon этим автоматически занимается система NAAC.

В первую очередь лентопротяжный механизм, прижимные ролики, резиновые элементы, автореверс и система NAAC. Реальное состояние конкретной деки сильно зависит от того, как её эксплуатировали и что уже делали при предыдущем обслуживании.

Автор: Илья Саундберг, эксперт Dr.Head в категории Hi-Fi/High-End
