Обзор ESI/Audiotrak Dr. DAC nano

Dr. DAC nano представляет собой внешнюю компактную звуковую карту, с комбинированным выходом, аналоговым и цифровым. Новый nano отличает от подобных внешних звуковых карт поддержка 96 кГц и 24 бит, как для цифрового, так и аналогового тракта вместе с очень скромными габаритами.

Внешний вид ESI/Audiotrak Dr. DAC nano

Фронтальный вид ESI/Audiotrak Dr. DAC nano

На фронтальной панели расположен комбинированный выход под разъем джек 3.5 мм. Через специальный переходник подключается оптический кабель.

Тыловой вид ESI/Audiotrak Dr. DAC nano

С тыловой стороны находится только USB разъем.

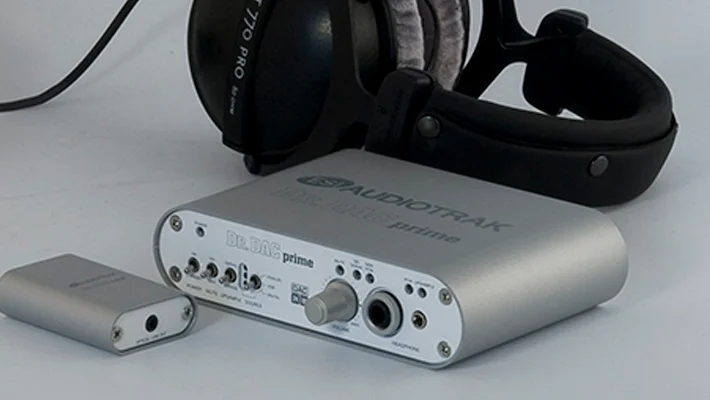

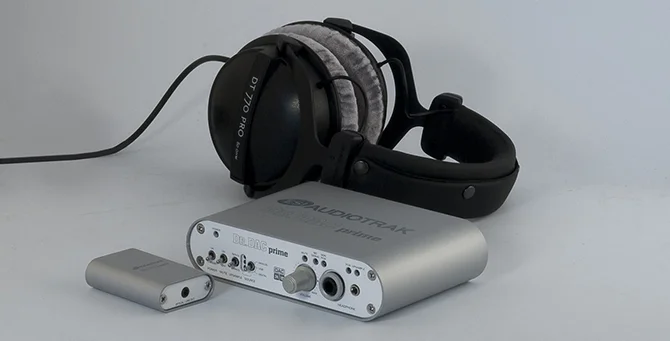

nanobigb.jpgESI/Audiotrak Dr. DAC nano, ESI/Audiotrak Dr. DAC prime, Beyerdynamic DT 770 PRO

На фотографии можно видеть, насколько устройство миниатюрно.

Комплектация

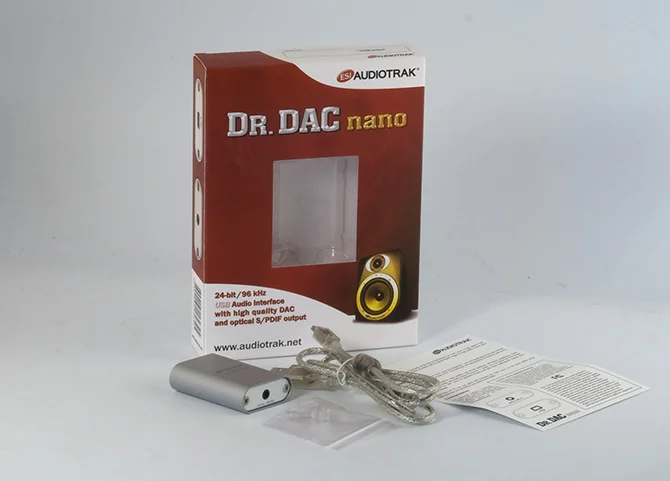

completeb.jpgКомплектация ESI/Audiotrak Dr. DAC nano

В коробке кроме самого Dr. DAC nano находятся USB кабель и листовка-мануал.

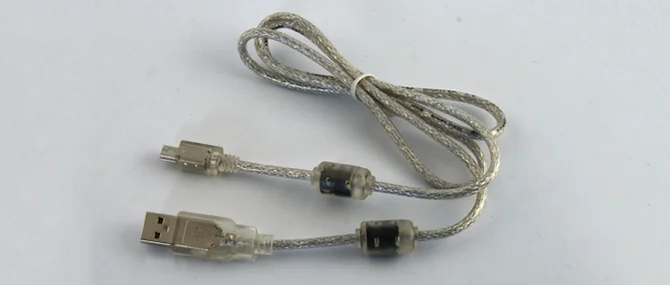

usb.jpgКомплектный usb кабель ESI/Audiotrak Dr. DAC nano

Особо хочется отметить USB кабель с двумя ферритовыми кольцами. Обычно в лучшем случае встречается лишь одно кольцо. Благодаря такому кабелю, можно не беспокоится о стабильности работы даже со слабыми USB портами.

Используемые компоненты и технологии

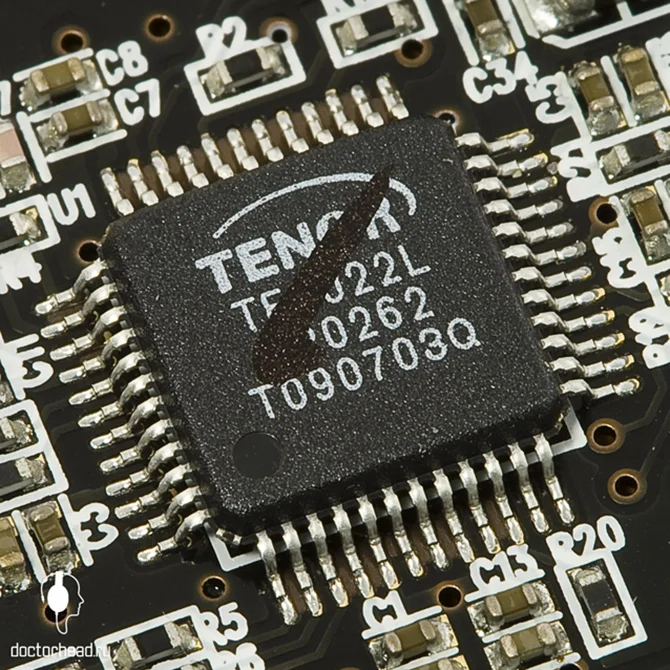

c9cb5819fd1e2de15ea400eb60d4ea97.jpgКонтроллер Tenor TE7022L

Связь с USB реализована через контроллер Tenor TE7022L. Такой же используется в .

Паспортные характеристики Tenor TE7022L:

  • высокоскоростной (12MHz) USB контроллер потокового воспроизведения аудио
  • Полная поддержка USB 2.0 & USB Audio Class 1.0
  • Разрешение до 24 бит и опорной частоты до 96 кГц
  • Поддержка S/PDIF TX и RX, AES/EBU

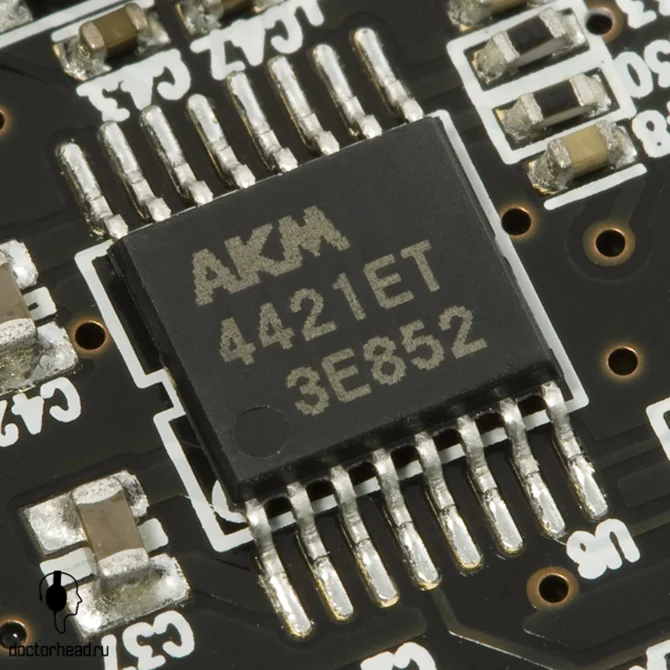

5b947eff9bfc302717fe7f9875d9ee49.jpgPCM1796 (справа) и LME49860NA

В качестве ЦАП используется преобразователь .

Паспортные характеристики AK4421:

  • КГИ+Шум: -90 дБ (0.003 %)
  • Динамический разбег, Сигнал/шум: 103 дБ

Dr. DAC nano внутри состоит из одной платы.

Удобство от использования

Dr. DAC nano не требует специальных драйверов, устанавливается автоматически. Это очень удобно. В системе устройство обозначается как "Dr. DAC nano", что внятно и понятно в отличии от различных других USB ЦАП-ов с безликим названием "USB audio DAC". По умолчанию после установки выставляется 50% громкости ( -29 дБ).

Работа драйвера Диагностика RMAA

Device: Dr. DAC nano (usbaudio.sys)

Features: Device has not enough hardware 2D buffers Device has not enough hardware 3D buffers EAX 1.0: N/A EAX 2.0: N/A EAX 3.0: N/A EAX 4.0: N/A EAX 5.0: N/A

Rates: dwMinSecondarySampleRate 100 dwMaxSecondarySampleRate 200000

Free buffers stats: dwFreeHw3DAllBuffers 0 dwFreeHw3DStaticBuffers 0 dwFreeHw3DStreamingBuffers 0 dwFreeHwMixingAllBuffers 0 dwFreeHwMixingStaticBuffers 0 dwFreeHwMixingStreamingBuffers 0

Max buffers stats: dwMaxHwMixingAllBuffers 0 dwMaxHwMixingStaticBuffers 0 dwMaxHwMixingStreamingBuffers 0 dwMaxHw3DAllBuffers 0 dwMaxHw3DStaticBuffers 0 dwMaxHw3DStreamingBuffers 0

Misc stats: dwFreeHwMemBytes 0 dwTotalHwMemBytes 0 dwMaxContigFreeHwMemBytes 0 dwUnlockTransferRateHwBuffers 0 dwPlayCpuOverheadSwBuffers 0

Поддержки игр нет. Вероятность отсутствия звука в играх маловероятна. В основном поддержка звука означает использование своих алгоритмов обработки звука, при условии, что игра дает такую опцию. Игроманам стоит обратить внимание в первую очередь на внутренние звуковые карты PCI/PCI-e.

Для профессиональных задач устройство не имеет поддержки ASIO, из-за чего воспроизведение и запись звука происходит с большей задержкой. Это важно лишь при игре вживую на инструментах. При работе в Ableton Live под MME интерфейсом  проблем не было.

Объективные измерения ESI/Audiotrak Dr.DAC nano >> E-MU 1616m PCI

Для измерений ESI/Audiotrak Dr.DAC nano задействовался профессиональный интерфейс E-MU 1616m PCI, обладающий высокими техническими характеристиками. Динамический диапазон, сигнал/шум в собственном loop составляет 118 дБ.

ESI/Audiotrak Dr. DAC nano - E-MU 1616m PCI Частотная характеристика - 96 кГц / 24 битОт 20 Гц до 20 кГц, дБ -1.80, +2.05От 40 Гц до 15 кГц, дБ -1.41, +2.05

На АЧХ устройства можно наблюдать небольшой подъем в районе низких частот, до 3 дБ. Формально, для устройства работающего далее со стационарной техники это чаще минус, но для использования с портативной техникой, подъем на низких частотах наоборот может оказаться полезным. В любом случае, убавить низкие частоты программным способом можно без проблем, нежели чем их поднять. Как показывает практика, повышенный уровень низких частот достаточно актуален для портативного использования.

Уровень шумов в режимах 24 бит для ESI Dr. DAC nano

ESI/Audiotrak Dr. DAC nano - E-MU 1616m PCI  Левый ПравыйМощность RMS, дБ -101.0 -100.9Мощность RMS, дБ (A) -102.5 -102.3Пиковый уровень, дБ -71.0 -71.6Смещение DC, % -0.0 -0.0

Уровень шума получился близким к паспортному, это значит, что потенциал конвертера реализован максимально полностью. Спектр полностью чистый.

Гармонические искажения + шум (-3 дБ) ESI/Audiotrak Dr. DAC nano

Уровень гармонических искажений для применяемого ЦАП несколько высок, 0.056% против паспортных 0,003%. Однако при понижении сигнала искажения уменьшаются. Исходя из полученных данных, можно порекомендовать прослушивание не на максимальной громкости. В спектре теста интермодуляционных искажений так же видны именно гармонические искажения. Цифровое значение интермодуляционных искажений не имеет в данном случае смысла, т.к. в расчет попадают гармоники, кратные низкочастотному тону и их доля только самых крупных гармоник низшего порядка составляет 0,15% от 0,2%. Числовой параметр так же хуже выглядит и из-за неровной АЧХ, подъем на низких частотах так же делает числовое значение менее привлекательным. Если проводить тест с меньшим уровнем, то почти все искажения уменьшаются и близки к норме.

Хочется отдельно отметить, помимо цифр, показывающих уровень искажений, нужно учитывать и характер искажений, насколько он психоакустически заметен. В данном случае видно нелинейность, характерную для перегрузки. Важно, что именно такой характер искажений характерен для акустических систем и может быть замаскирован. У акустических систем и наушников такой уровень искажений изначально выше. Гораздо большую опасность представляют искажения другого характера, которые не будут маскироваться дальнейшим трактом.

Выход на наушники

Графики напряжения/мощности снимались при выходном уровне - 3 дБ. Это необходимое условие, если ЦАП не обладает сверхнизкими искажениями. Из-за этого графики выходного напряжения и мощности получаются несколько ниже, чем могли бы быть, если бы сигнал подавался под 0 дБ.

Результаты тестов резистивная нагрузка, Ом выходной уровень напряжения, В Выходной уровень мощности, мВт16 0,2 2,524 0,3 3,730 0,4 5,347 0,5 5,3100 0,7 4,9198 0,9 4236 0,9 2,7302 0,9 1,7615 0,9 1,31096 0,9 0,7

Под всеми нагрузками спектр не меняется, что дает сделать вывод, что искажения усилителя для наушников ниже искажений ЦАП. Уровень выходной мощности невысок, сопоставим с мобильными устройствами.

Цифровой выход

Цифровой выход обеспечивает корректный вывод данных в режимах 44.1, 48 и 96 кГц.

ESI/Audiotrak Dr. DAC nano - E-MU 1616m PCI (SPDIF) 44.1/24 48/24 96/24Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ +0.00, -0.00 +0.00, -0.00 +0.00, -0.00Уровень шума, дБ (А) -143.0 -143.4 -146.4Динамические диапазон, дБ (А) 132.8 133.0 133.1Гармонические искажения, % 0.0000 0.0000 0.0000Интермодуляционные искажения + шум, % 0.0002 0.0002 0.0002Взаимопроникновение каналов, дБ -143.1 -144.0 -143.9Интермодуляции на 10 кГц, % 0.0000 0.0000 0.0000Выводы

Результаты тестов показывают, что подъем в области низких частот сделан в аналоговой части тракта, т.к. в цифровой АЧХ не имеет отклонений. Заметный уровень искажений как таковой проявляется лишь на максимальной громкости.

Следует понимать, что технические характеристики лишь косвенно дают понять о возможном субъективном качестве звучания. Так же у каждого участка тракта заведомо известны различные типы искажений, которые могут указать на неверный режим работы. Применительно к техническим характеристикам высококачественных устройств, характеристики должны укладываться в определенные значения. По этому выбор только по техническим параметрам без субъективного прослушивания не имеет смысла. Технические параметры дают возможность лишь оценить потенциал устройства.

Звучание - субъективные впечатления Наушники

Выбор наушников для теста - это довольно популярные узнаваемые модели с разным уровнем чувствительности и сопротивления. Для Dr. DAC nano использовались:

  • Sennheiser HD 650 - аудиофильские наушники, которые можно считать стандартно классическими.
  • Fostex T50-RP - изодинамические наушники довольно требовательные к усилителю за счет низкой чувствительности.
  • AKG 272 Studio - студийные наушники с нейтральным звучанием, низкий импеданс, средняя чувствительность.
  • C.E.C. 53HP - наушники с низким уровнем импеданса и высокой чувствительностью.
  • Beyerdynamic DT 770 PRO - известные наушники с подчеркнутыми низкими частотами и высокими.
  • Sennheiser PX 100 - портативные открытые наушники со сбалансированным звучанием.
  • Sennheiser HD 228 - портативные закрытые наушники с подчеркнутыми низкими частотами.
  • Fischer Audio Silver Bullet - вставные наушники, топ модель Fischer Audio 2009 года.
  • Fischer Audio Eterna - вставные наушники с подчеркнутыми низкими частотами.

Усилитель для наушников дает достаточный уровень запаса по громкости для наушников с высокой чувствительностью. Недостаточный запас по громкости можно ощутить лишь с Fostex T50-RP, Sennheiser HD 228.

Для оценки влияния подъема на низких частотах был проведен эксперимент, через аппаратный фильтр E-MU 1-Band Shelf EQ избыток низких частот подавлялся. В итоге, можно было мгновенно переключать режимы с ровной АЧХ на выходе и оригинальной.

В отличии от акустических систем, наушники сильнее различаются по отдаче на низких частотах и подъем в 3 дБ не столь кардинально заметен, и если оценивать качество звучания "звуковая карта + наушники", то можно сказать, что подъем на низких частотах положителен для Bullet, и излишен для Beyerdynamic DT 770 PRO, Sennheiser HD 228, Fischer Audio Eterna. Для AKG 272 Studio, Fostex T50-RP, C.E.C. 53HP различие не так критично.

В целом, качество звучания хорошее, ухудшение заметно лишь на максимальном уровне выхода, по этому лучше использовать лишь с высокочувствительными моделями наушников. При соединении с внешним усилителем достаточно ослабить сигнал примерно на 30%.

Выводы

Dr.DAC nano не требует драйверов и внешнего питания, и является очень удобным в использовании. Цифровой выход работает максимально корректно. На аналоговом выходе есть небольшой подъем низких частот. Максимальное качество для аналогового выхода получается на несколько пониженной громкости. Устройство хорошо работает с наушниками средней и высокой чувствительности, а для низкочувствительных наушников рекомендуется внешний отдельный усилитель. Благодаря миниатюрности хорошо подойдет к ноутбуку.

автор Кузнецов Роман (romanrex) © Doctorhead.ru Все права защищены. Перепечатка любых материалов возможна только с разрешения администрации.
