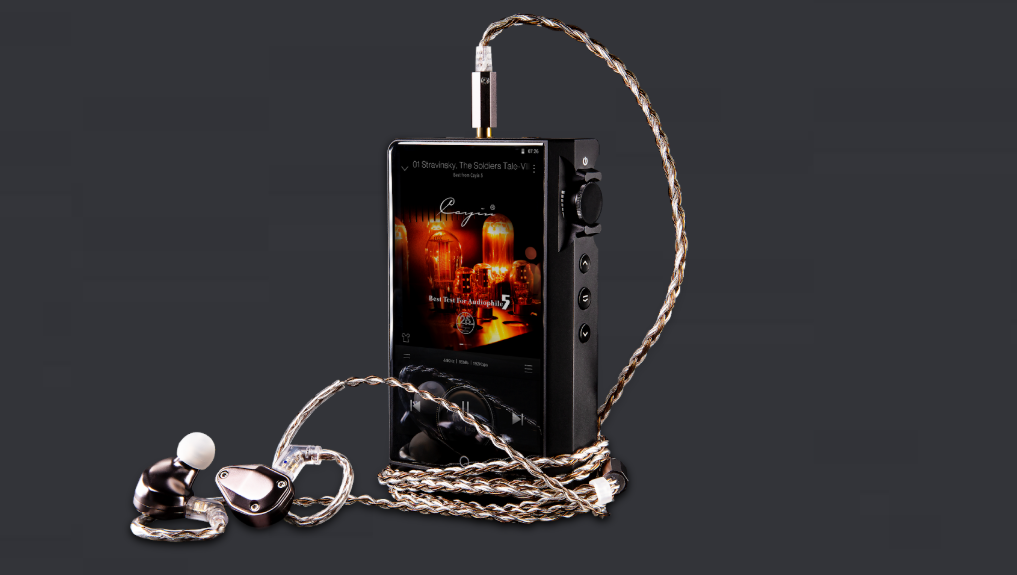

Мини-обзор плеера Cayin N6MK2 и его сменных аудиоплат: A01, T01, E01, E02

Hi-Fi аудиоплеер Cayin N6MK2 представил новый взгляд на модульное строение плеера. Если раньше на рынке были представлены решения, в которых модульным был, как правило, усилитель, то у N6MK2 это звуковая плата полностью.

Платы

  • Сменная аудиоплата с ЦАП и аналоговым усилителем.
  • Каждая аудиоплата – готовое решение для установки.
  • Полная замена выводящей звук электросхемы устройства.

N6MK2 платы (A01, T01, E01, E02)
Плата А01 Т01 Е01 Е02
ЦАП AK4497EQ PCM1792A *2 ES9038PRO ES9038Q2M *2, работают независимо
Выходы Балансный/линейный 4.4 мм, небал. 3.5 мм, линейный 3.5 мм Балансный/линейный 4.4 мм, небал. 3.5 мм, линейный 3.5 мм 3.5 мм небал. 4.4 бал./лин.
Усилитель OPA1622 *4 OPA1622 *4 Два режима усиления: класс А и класс АВ Четырехканальный усилитель класса АВ
ПЛИС да
Кварцевые генераторы 3
Настраиваемые пользователем уровни линейного выхода да да да
PCM, DSD PCM 32bit/384kHz, DSD256 PCM 24bit/192kHz, DSD256 DSD256 PCM 32bit/384kHz, DSD256
Аналоговая регулировка громкости чипом да
Плата A01

Материнская плата: A01

  • Полностью оптимизированный 3,5-мм и 4,4-мм выход на наушники с потрясающим звучанием Cayin House. Высококачественный, 3,5 мм аналоговый источник для портативного и настольного усилителя. Звучание на уровне настольных устройств.

  • Высокотехнологичный DSP принимает, предварительно обрабатывает и транскодирует популярные музыкальные форматы, сохраняет исходный битовый поток PCM и DSD для последующей цифровой обработки звука.

  • Высококачественная цифровая передача для работы с широким кругом настольных и портативных устройств. Возможность использования как ЦАП для компьютера. Поддержка вывода DSD, DoP или D2P.

  • Полный обход преобразования частоты дискретизации (SRC) системы Android. Все музыкальные записи из всех приложений декодируются без пересэмплирования.

CПЕЦИФИКАЦИЯ N6MK2 A01
Выход для наушников 3.5 мм Номинальная мощность 32 Ом 150 Ом 300 Ом
245 мВт 64 мВт 32 мВт
Динамический диапазон 118 дБ (20 Гц-20 кГц:A-weighted)
КНИ+шум 0.0009%(20 Гц-20 kГц,A-weighted)
4.4 мм Номинальная мощность 32 Ом 150 Ом 300 Ом
530 мВт 148 мВт 75 мВт
Динамический диапазон 119 дБ(20 Гц-20 кГц,A-weighted)
КНИ+шум 0.0008% (20 Гц-20 kГц,A-weighted)
Линейный выход 3.5 мм Уровень выходного сигнала 2.1 В (@10 кОм), 1.5 В (@10 кОм), 1.0 В (@10 кОм)
Динамический диапазон 118 дБ(20 Гц-20 кГц,A-weighted)
Отношение с/ш 119 дБ(20 Гц-20 кГц,A-weighted)
4.4 мм Уровень выходного сигнала 4.2 В (@600 Ом), 3.0 В (@600 Ом), 2.0 В (@600 Ом)
Динамический диапазон 119 дБ(20 Гц-20 кГц,A-weighted)
Отношение с/ш 120 дБ(20 Гц-20 кГц,A-weighted)
Плата T01

Материнская плата: T01

  • Полностью дифференциальная конструкция с двойным ЦАП PCM1792A.

  • ЦАП в текущем режиме с четырехкратным преобразователем I / V премиум класса

  • Двойной бесшумный высокоточный аналоговый стерео регулятор громкости с цифровым управлением PGA2311U.

  • Параллельное усиление наушников с четырьмя OPA1622, обеспечивает до 530 мВт на канал при нагрузке 32 Ом.

  • Полностью оптимизированный 3,5-мм и 4,4-мм выход на наушники с потрясающим звучанием Cayin House. Высококачественный, 3,5 мм аналоговый источник для портативного и настольного усилителя. Звучание на уровне настольных устройств.

  • Полный обход преобразования частоты дискретизации (SRC) системы Android. Все музыкальные записи из всех приложений декодируются без пересэмплирования.

CПЕЦИФИКАЦИЯ N6MK2 T01
Выход для наушников 3.5 мм Номинальная мощность 32 Ом 150 Ом 300 Ом
245 мВт 64 мВт 32 мВт
Динамический диапазон 116 дБ (20 Гц-20 кГц:A-weighted)
КНИ+шум 0.0009%(20 Гц-20 kГц,A-weighted)
4.4 мм Номинальная мощность 32 Ом 150 Ом 300 Ом
530 мВт 148 мВт 75 мВт
Динамический диапазон 116 дБ(20 Гц-20 кГц,A-weighted)
КНИ+шум 0.0009% (20 Гц-20 kГц,A-weighted)
Линейный выход 3.5 мм Уровень выходного сигнала 2.0 В (@10 кОм), 1.5 В (@10 кОм), 1.0 В (@10 кОм)
Динамический диапазон 116 дБ(20 Гц-20 кГц,A-weighted)
Отношение с/ш 117 дБ(20 Гц-20 кГц,A-weighted)
4.4 мм Уровень выходного сигнала 4.1 В (@600 Ом), 3.2 В (@600 Ом), 2.2 В (@ 600Ом)
Динамический диапазон 116 дБ(20 Гц-20 кГц,A-weighted)
Отношение с/ш 117 дБ(20 Гц-20 кГц,A-weighted)
Плата E01

Материнская плата: E01

  • Инновационный режим двойной работы усилителя позволяет мгновенно переключаться между классом А и классом АВ через меню. Класс А — низкий уровень искажений, оптимальные условия для воспроизведения. Неповторимый звук с впечатляющей чистотой звучания. Класс АВ — Высокая эффективность, высокая мощность. Лучше всего подходит для музыки с большим динамическим диапазоном: OST и полномасштабного оркестра.

  • Схема усилителя для наушников на дискретных компонентах Используются малошумящие аудиокомпоненты: JFET (полевой транзистор с затвором ответвления) и BJT (биполярный соединительный транзистор). Потрясающая портативная система, которая предлагает впечатляющую выходную мощность и превосходный контроль при сложной нагрузке.

  • Полный обход преобразования частоты дискретизации (SRC) системы Android. Все музыкальные записи из всех приложений декодируются без пересэмплирования.

CПЕЦИФИКАЦИЯ N6MK2 E01
Выходное сопротивление 0.6 Ом
Номинальная мощность 32 Ом 150 Ом 300 Ом
Класс А 105 мВт 22 мВт 11 мВт
Класс В 150 мВт 32 мВт 16 мВт
Частотный диапазон 20 Гц- 20 кГц, 20 Гц- 80 кГц
КНИ+шум 0.003%(20 Гц-20 kГц,A-weighted)
Динамический диапазон 119 дБ(20 Гц-20 кГц,A-weighted)
Отношение с/ш 119 дБ(20 Гц-20 кГц,A-weighted)
Плата E02

Материнская плата: E02

  • Цепь платы E02 имеет полностью дифференциальную конструкцию от цифрового декодирования до наушников или линейного выхода.
    E02 использует два ES9038Q2M в моно режиме, каждый набор микросхем ЦАП декодирует один канал LPF, два двухканальных линейных драйвера и 4-канальные преобразователи IV, два двухканальных LPF, два двухканальных линейных драйвера и 4-канальный полностью балансный дискретный усилитель класса AB.

  • Балансная конструкция снижает помехи и искажения сигнала, увеличивая мощность выходящего сигнала. E02 с легкостью справится с нагрузкой и сложной музыкой. Записи с широким динамическим диапазоном будут воспроизведены основательно и с удивительными деталями.

CПЕЦИФИКАЦИЯ N6MK2 E02
Выход для наушников 4.4 мм Номинальная мощность 32 Ом 150 Ом 300 Ом
600 мВт 137 мВт 69 мВт
Динамический диапазон 121 дБ (20 Гц-20 кГц:A-weighted)
КНИ+шум 0.001%(20 Гц-20 kГц,A-weighted)
Частотный диапазон 10 Гц-20 кГц, 3 Гц – 80 кГц
Отношение с/ш 121 дБ (20 Гц-20 кГц:A-weighted)
Линейный выход 4.4 мм Уровень выходного сигнала 4.1 В (@10 кОм), 3.2 В (@10 кОм), 2.2 В (@10 кОм)
Динамический диапазон 121 дБ(20 Гц-20 кГц,A-weighted)
Отношение с/ш 121 дБ(20 Гц-20 кГц,A-weighted)
КНИ+шум 0.001%(20 Гц-20 kГц,A-weighted)
Частотный диапазон 10 Гц- 20 кГц, 3 Гц – 80 кГц
