Сабвуфер чаще связывают с домашним кинотеатром и электронной музыкой, хотя низкочастотный диапазон важен и для акустических записей. Нижняя струна контрабаса звучит на 41,2 Гц, рояль опускается примерно до 27 Гц, а нижняя граница многих компактных полочников находится выше.
Инструмент при этом остаётся узнаваемым за счёт гармоник. Если основные колонки не воспроизводят нижнюю часть спектра с тем же уровнем, что середину, контрабас теряет телесность, рояль — вес, а запись концертного зала — часть объёма. Правильно настроенный сабвуфер восполняет этот участок и продолжает диапазон основной акустики без лишнего акцента на басе.
У компактной полочной акустики это ограничение связано прежде всего с размерами корпуса и низкочастотного динамика. В статье разберём, какие частоты остаются за пределами её рабочего диапазона, что они дают акустическим инструментам и как состыковать сабвуфер с колонками по уровню, срезу и фазе.
Содержание
- Что происходит в музыке ниже 60 Гц
- Почему полочная акустика теряет нижнюю октаву
- Почему с сабвуфером меняются голос и пространство
- Какой сабвуфер выбирать для музыки
- Как настроить частоту среза и фазу
- Как помещение влияет на низкие частоты
- Как подключить сабвуфер к стереосистеме
- Частые вопросы про сабвуфер в музыкальной системе
- Нужен ли сабвуфер, если я слушаю только джаз, вокал и классику?
- Почему сабвуфер начинает гудеть?
- Какую частоту среза выставить с полочной акустикой?
- Что лучше для музыки — закрытый корпус или фазоинвертор?
- Можно ли подключить сабвуфер к усилителю без специального выхода?
- Зачем ставить два сабвуфера?
- Почему после подключения сабвуфера низких частот стало меньше?
- Какой размер динамика нужен для комнаты 15–20 м²?
Что происходит в музыке ниже 60 Гц
Низкочастотный диапазон нужен далеко не только электронной музыке. У акустических инструментов часть основных тонов уходит значительно ниже 60 Гц.
Открытая струна ми контрабаса звучит примерно на 41,2 Гц. Сам инструмент поднимается гораздо выше по частоте, однако именно нижний регистр отвечает за значительную часть его физического веса.
У рояля диапазон начинается ещё ниже: нижняя ля находится примерно на 27 Гц. Большинство компактных колонок такую частоту полноценно не воспроизводит. Виолончель начинается примерно от 65 Гц — рядом с областью, где многие полочники постепенно теряют отдачу.
Низкочастотная энергия есть и в ударных. Бас-бочка может давать заметную составляющую в районе 40–60 Гц. Если этот участок сильно ослаблен, остаётся атака, но сам удар воспринимается легче.
Основной тон и гармоники
Отсутствие нижней части диапазона не означает, что инструмент внезапно перестанет быть узнаваемым.
Контрабас можно определить и на колонках, которые почти ничего не воспроизводят около 40 Гц. Слух получает вторую, третью и последующие гармоники и по ним восстанавливает высоту ноты.
Поэтому возникает характерная ситуация: басовая партия слышна, но соседние нижние ноты оказываются ближе друг к другу по весу и громкости, чем должны быть. Сам инструмент становится легче.
Сабвуфер возвращает именно тот участок, который слух способен частично достроить по гармоникам, но акустическая система физически не воспроизводит с нужным уровнем.
Ознакомьтесь с ассортиментом сабвуферов Dr.Head:
Klipsch Flexus Sub 100 Black
Бренд: Klipsch
Диаметр НЧ-динамика, мм: 254
Максимальная воспроизводимая частота, кГц: 0.250
Edifier T5s
Бренд: Edifier
Диаметр НЧ-динамика, мм: 220
Максимальная воспроизводимая частота, кГц: 0.120
Klipsch R-101SW
Бренд: Klipsch
Диаметр НЧ-динамика, мм: 254
Максимальная воспроизводимая частота, кГц: 0.12
SVS SB-1000 Pro Piano Black
Бренд: SVS
Диаметр НЧ-динамика, мм: 305
Максимальная воспроизводимая частота, кГц: 0.27
Edifier AirPulse SW8 Black
Бренд: Edifier
Диаметр НЧ-динамика, мм: 203
Максимальная воспроизводимая частота, кГц: 160
SVS SB-2000 Pro Black Ash
Бренд: SVS
Диаметр НЧ-динамика, мм: 304
Максимальная воспроизводимая частота, кГц: 0.24
Wharfedale WH-D8 Black Wood
Бренд: Wharfedale
Диаметр НЧ-динамика, мм: 200
Максимальная воспроизводимая частота, кГц: 0.200
Microlab SOLO SUB10
Бренд: Microlab
Диаметр НЧ-динамика, мм: 254
Максимальная воспроизводимая частота, кГц: 150
SVS PB-1000 Pro Black
Бренд: SVS
Диаметр НЧ-динамика, мм: 304
Максимальная воспроизводимая частота, кГц: 0.26
Почему полочная акустика теряет нижнюю октаву
Нижняя граница акустической системы связана с тем, сколько воздуха способен переместить динамик. Здесь важны площадь диффузора, его допустимый ход и объём корпуса.
Компактному низкочастотнику приходится работать с большой амплитудой, чтобы создать заметное давление на 30–40 Гц. Чем ниже частота, тем сложнее эта задача.
В закрытом корпусе отдача ниже резонансной области уменьшается примерно на 12 дБ на октаву. Фазоинвертор может расширить рабочий диапазон за счёт порта, настроенного на определённую частоту, но ниже настройки спад становится круче.
Поэтому одна цифра в характеристиках ещё мало говорит о реальной глубине баса. Нижняя граница может быть указана при −3 дБ, −6 дБ или по другому критерию. Две колонки с одинаковой цифрой в паспорте при этом будут вести себя по-разному.
Есть и другой эффект. Когда небольшой НЧ-динамик одновременно пытается воспроизводить глубокий бас и нижнюю середину, его ход увеличивается. Это может повышать интермодуляционные искажения — низкие частоты начинают влиять на более высокий диапазон.
Сабвуфер снимает часть этой нагрузки с основных колонок, если система позволяет разделить диапазоны кроссовером.

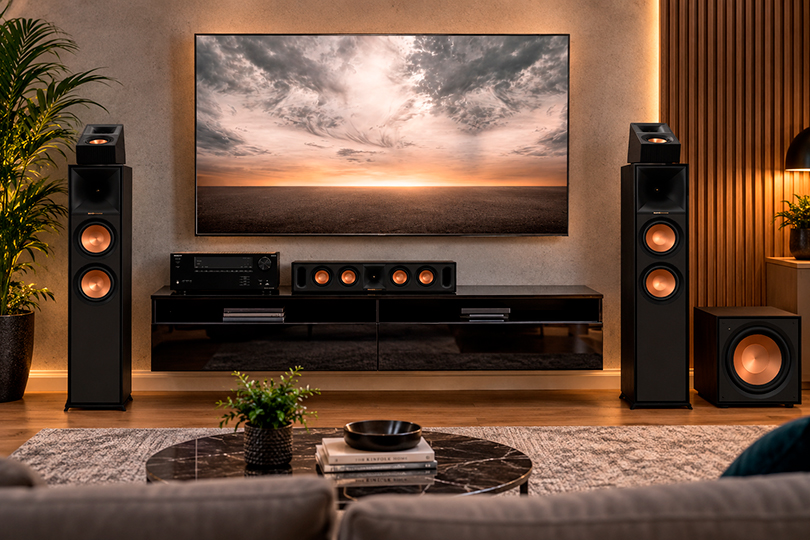

Почему с сабвуфером меняются голос и пространство
Сам вокал сабвуфер почти не воспроизводит. Основной тон мужского голоса обычно находится примерно в диапазоне 85–155 Гц, женского — выше. При срезе 60–80 Гц большая часть голосового диапазона остаётся на основных колонках.
Тем не менее после подключения сабвуфера голос может восприниматься иначе.
Во-первых, меняется аккомпанемент. Когда контрабас, рояль или бас-бочка получают полноценную нижнюю часть спектра, у вокала появляется естественная опора. Меняется масштаб всей записи, а вместе с ним и восприятие голоса.
Во-вторых, при использовании высокочастотного фильтра для основных колонок уменьшается ход их НЧ-динамиков. Нижняя середина работает в более спокойном режиме, что может снизить интермодуляционные искажения.
Наконец, низкие частоты несут информацию о самом помещении записи.
Зал тоже присутствует в низкочастотном диапазоне
На концертных и хорошо записанных акустических альбомах слышны не только инструменты. В фонограмму попадают отражения зала, работа педалей, движение музыкантов и низкочастотный реверберационный хвост помещения.
Низкие частоты затухают иначе, чем середина и верх, поэтому участвуют в ощущении размеров пространства. При восстановлении нижнего диапазона сцена иногда воспринимается глубже, хотя положение инструментов в записи не изменилось.
На студийной записи с близкими микрофонами эффект обычно слабее: информации о помещении там меньше.
Правильно настроенный сабвуфер в такой системе не должен постоянно напоминать о своём присутствии. Если внимание всё время переключается на низ, уровень, частота среза или положение сабвуфера, скорее всего, требуют коррекции.

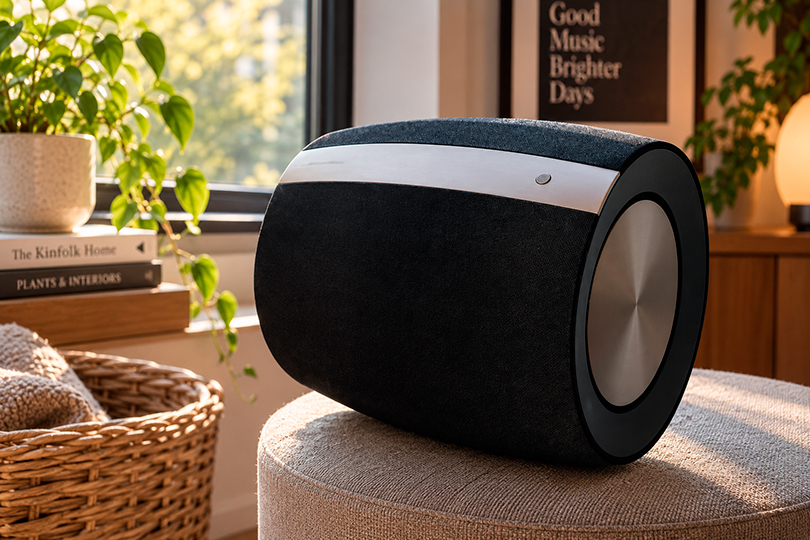

Какой сабвуфер выбирать для музыки
Для джаза и акустических записей предельная громкость обычно менее важна, чем способность сабвуфера разбирать короткие басовые события без выраженного послезвучия.
Щипок струны контрабаса состоит из атаки и последующего затухания. Если корпус или порт продолжают отдавать энергию после самого импульса, несколько нот могут начать сливаться.
Закрытый корпус, фазоинвертор или пассивный излучатель
Закрытый корпус даёт плавный спад ниже рабочего диапазона и сравнительно простое поведение во времени. За это приходится платить меньшей эффективностью: для той же глубины и громкости нужны подходящие динамик, усилитель и объём корпуса.
Фазоинвертор использует резонанс порта и позволяет получить больше отдачи в нижнем диапазоне. Результат зависит от настройки самого порта и положения сабвуфера в комнате. Особенно важно учитывать расстояние до стены, если порт расположен сзади.
Пассивный излучатель работает по близкому принципу, но вместо воздушного канала используется дополнительная подвижная мембрана. Это позволяет получить низкую настройку в относительно компактном корпусе и избежать характерных шумов порта.
По одному типу корпуса качество баса определить нельзя. Хорошо рассчитанный фазоинвертор способен работать очень точно, а неудачный закрытый сабвуфер — давать затянутый бас. Оформление стоит рассматривать вместе с динамиком, усилителем, настройками и конкретным помещением.
Размер динамика и комната
Диаметр головки тоже не определяет скорость баса. Важны масса подвижной системы, двигатель, ход, оформление корпуса и настройка усилителя.
Для небольшой комнаты обычно нет необходимости выбирать максимально крупный излучатель только ради запаса мощности. Важнее, чтобы сабвуфер уверенно работал до нужной частоты и имел достаточно точные регулировки.
Для стереосистемы особенно полезны плавная настройка частоты среза, регулировка уровня и фазы. Параметрическая коррекция и автоматическая калибровка расширяют возможности настройки, но не заменяют правильную расстановку.
Ознакомьтесь с ассортиментом акустических систем Dr.Head:
Klipsch R-41PM Black
Бренд: Klipsch
Диаметр ВЧ-динамика, мм: 25
Диаметр НЧ-динамика, мм: 100
Klipsch The Fives Matte Black
Бренд: Klipsch
Диаметр ВЧ-динамика, мм: 25
Диаметр НЧ-динамика, мм: 114
Naim Mu-So 2nd Gen Black
Количество полос: трехполосная
Максимальная воспроизводимая частота, кГц: 20
Минимальная воспроизводимая частота, Гц: 20
Edifier MR5 White
Бренд: Edifier
Диаметр ВЧ-динамика, мм: 24
Диаметр НЧ-динамика, мм: 127
Magnat Monitor Reference 5A Black
Бренд: Magnat
Диаметр ВЧ-динамика, мм: 25
Диаметр НЧ-динамика, мм: 170

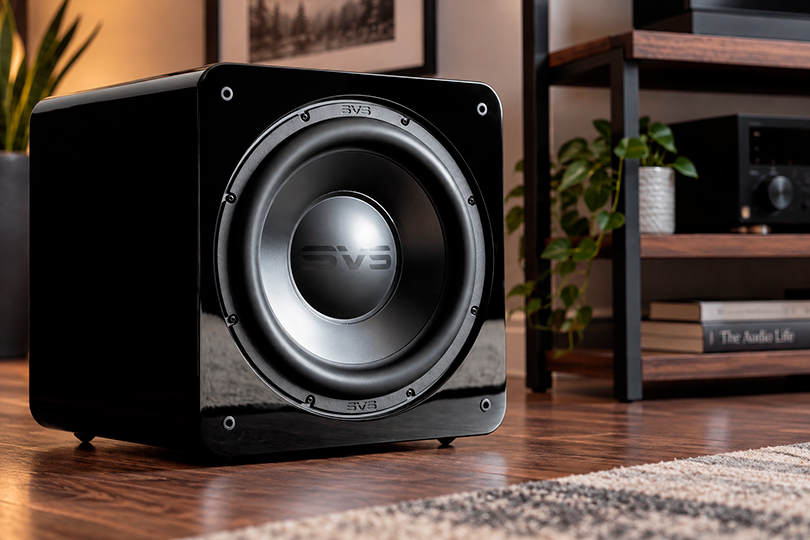

Как настроить частоту среза и фазу
Хороший сабвуфер можно испортить неправильной настройкой. Чаще всего проблема возникает в области, где его диапазон пересекается с основными колонками.
Как выставить частоту среза
Отправной точкой служит нижняя рабочая граница основной акустики. Для небольших полочников область раздела нередко оказывается около 80–120 Гц, для более крупных моделей её можно опустить ниже.
Но паспортной цифры недостаточно. Нужно учитывать, при каком уровне спада она указана и как колонки ведут себя в конкретной комнате.
Практический порядок:
Выставить частоту среза рядом с нижней границей уверенной работы колонок.
Начать с небольшого уровня сабвуфера.
Включить запись с хорошо различимой басовой линией.
Постепенно увеличивать уровень, пока нижний диапазон не станет полноценным, но сабвуфер ещё не начнёт выделяться отдельно.
Сдвинуть частоту раздела немного вверх и вниз и сравнить равномерность перехода.
Перепроверить настройку на вокале и акустических инструментах.
При удачной стыковке басовая линия продолжается вниз без заметного изменения характера.
Как проверить фазу
На частоте раздела колонки и сабвуфер воспроизводят часть диапазона одновременно. Если их колебания заметно расходятся по фазе, вместо сложения может возникнуть частичное взаимное ослабление.
У простых моделей есть переключатель 0°/180°, у более сложных — плавная регулировка.
Проверить настройку можно на одной и той же записи, переключая фазу и не меняя уровень. Обычно правильнее звучит положение, в котором область стыка получается более полной и ровной, без провала на отдельных нотах.
Если разница мала, причина может быть в расположении сабвуфера. После заметного перемещения настройку фазы стоит повторить.

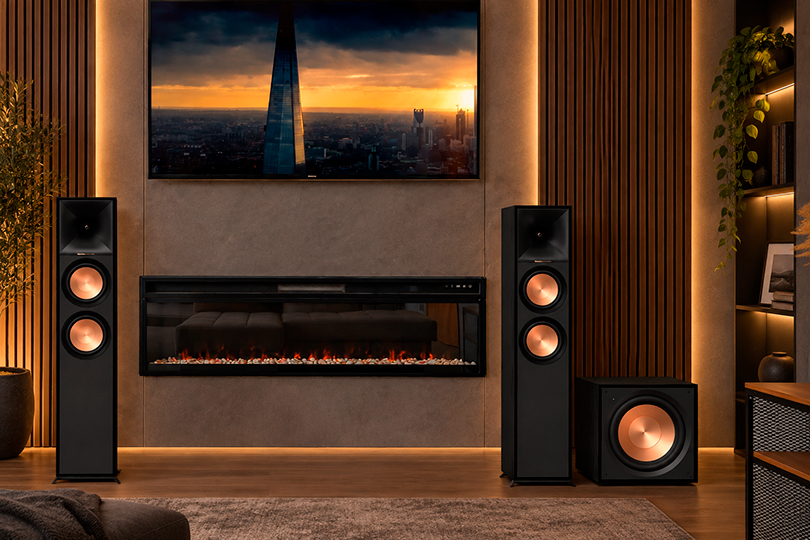

Как помещение влияет на низкие частоты
На частотах ниже примерно 150 Гц комната становится частью системы. Отражения от стен, пола и потолка образуют стоячие волны: некоторые частоты усиливаются, другие частично гасятся.
Первая осевая мода вдоль одного измерения комнаты приблизительно рассчитывается как скорость звука, делённая на удвоенную длину.
Для комнаты длиной 4 м это около 43 Гц — почти точно область нижнего регистра контрабаса. Следующие осевые моды вдоль этой же размерности будут находиться на кратных частотах, а ширина и высота комнаты создадут собственные резонансы.
Поэтому гул на одной басовой ноте далеко не всегда связан с самим сабвуфером. Иногда он просто возбуждает резонанс комнаты.
Как найти место для сабвуфера
Самый простой способ без измерительной системы — так называемый метод сабвуферного ползания.
Сабвуфер временно ставят в точку прослушивания и включают запись с ровной басовой линией. Затем слушатель перемещается вдоль возможных мест установки и ищет точку, где бас звучит наиболее равномерно — без одной выпирающей ноты и соседнего провала.
После этого сабвуфер переносят в найденное место и заново настраивают уровень, срез и фазу.
Установка в угол обычно увеличивает количество низких частот, но одновременно сильнее возбуждает комнатные моды. Поэтому самое громкое место редко оказывается самым ровным.
В сложной комнате два сабвуфера могут дать более равномерное распределение баса по зоне прослушивания, чем один более мощный. Здесь выигрыш связан прежде всего с взаимодействием нескольких источников с модами помещения.
Как подключить сабвуфер к стереосистеме
В современных стереоусилителях отдельный выход на сабвуфер встречается не всегда, но это не мешает использовать активный сабвуфер.
Самый простой вариант — линейное подключение по RCA, если усилитель имеет регулируемый предусилительный выход, а сабвуфер — стереовход и собственный фильтр низких частот.
Вход LFE рассчитан прежде всего на систему, где частотой раздела управляет внешний процессор или AV-ресивер. Для классического стерео удобнее сабвуфер с собственной регулировкой среза.
Если у усилителя нет линейного выхода
Некоторые сабвуферы поддерживают высокоуровневое подключение от акустических клемм усилителя. На вход сабвуфера поступает тот же сигнал, который получает основная акустика, но сам вход имеет высокое сопротивление и практически не забирает мощность у колонок.
Конкретная схема подключения зависит от модели сабвуфера и усилителя, поэтому здесь важно пользоваться инструкцией производителя — особенно у усилителей с нестандартной выходной схемой.
После подключения стоит проверить отсутствие фонового гула и снова настроить уровень, фазу и частоту среза.
Ознакомьтесь с ассортиментом усилителей Dr.Head:
Onkyo Muse Y-50 Black
Количество каналов: 2
Мощность на канал при 4 Ом, Вт: 150
Мощность на канал при 8 Ом, Вт: 75
Onkyo Icon A-50 Black
Бренд: Onkyo
Мощность на канал при 4 Ом, Вт: 180
Мощность на канал при 8 Ом, Вт: 140
Premiera A1 Black
Бренд: Premiera
Мощность на канал при 8 Ом, Вт: 51
Встроенный ЦАП: да
Phaze Audio Volt Black
Бренд: Phaze Audio
Мощность на канал при 4 Ом, Вт: 80
Встроенный ЦАП: да
Onkyo Muse Y-50 Silver
Количество каналов: 2
Мощность на канал при 4 Ом, Вт: 150
Мощность на канал при 8 Ом, Вт: 75
Onkyo Muse Y-40 Black
Количество каналов: 2
Мощность на канал при 4 Ом, Вт: 150
Мощность на канал при 8 Ом, Вт: 75
WiiM Vibelink Amp Grey
Бренд: WiiM
Мощность на канал при 4 Ом, Вт: 200
Мощность на канал при 8 Ом, Вт: 100
Premiera A1VU Black
Бренд: Premiera
Мощность на канал при 8 Ом, Вт: 51
Встроенный ЦАП: да
Что искать в каталоге
Для музыкальной системы первым делом стоит определить четыре вещи: размер комнаты, нижнюю границу основной акустики, доступный способ подключения и место установки.
После этого уже имеет смысл сравнивать сабвуферы по типу корпуса, диапазону регулировки среза, фазе, входам и возможностям коррекции.
Если основная акустика тоже только выбирается, связку полочников с сабвуфером полезно сравнить с напольной системой в одном бюджете. Эти варианты по-разному распределяют деньги между среднечастотным диапазоном, глубиной баса и возможностями настройки комнаты.
В Dr.Head такую систему можно послушать целиком — с привычной музыкой и тем усилителем, который будет использоваться дома. Для сабвуфера это особенно важно: паспортные характеристики не показывают, насколько аккуратно он состыкуется с конкретными колонками и помещением.
Частые вопросы про сабвуфер в музыкальной системе
Нужен ли сабвуфер, если я слушаю только джаз, вокал и классику?
Он может быть полезен, если основные колонки заметно теряют отдачу в нижнем диапазоне. Сабвуфер вернёт основные тоны контрабаса и рояля, а на живых записях — часть низкочастотной информации о помещении.
Почему сабвуфер начинает гудеть?
Причиной может быть слишком высокий уровень, неверная частота среза или резонансы комнаты. Перед заменой сабвуфера стоит попробовать изменить его положение и заново настроить уровень и фазу.
Какую частоту среза выставить с полочной акустикой?
Она зависит от нижней рабочей границы конкретных колонок. Для небольших полочников отправной точкой могут быть 80–120 Гц, но окончательное значение лучше подбирать по равномерности перехода на слух или по измерениям.
Что лучше для музыки — закрытый корпус или фазоинвертор?
Оба варианта могут работать точно. Закрытый корпус обычно проще ведёт себя ниже рабочего диапазона, фазоинвертор позволяет получить большую отдачу и глубину при сопоставимых размерах. Решающее значение имеет качество конкретной конструкции и её настройка в комнате.
Можно ли подключить сабвуфер к усилителю без специального выхода?
Да, если сабвуфер поддерживает высокоуровневый вход от акустических клемм. Другой вариант — использовать регулируемый линейный выход усилителя, если он предусмотрен.
Зачем ставить два сабвуфера?
Два источника низких частот позволяют равномернее возбуждать моды комнаты. Главный выигрыш здесь обычно не в большей громкости, а в более ровном басе в зоне прослушивания.
Почему после подключения сабвуфера низких частот стало меньше?
Возможна фазовая компенсация в области раздела. Нужно проверить фазу, положение сабвуфера и расстояние до точки прослушивания.
Какой размер динамика нужен для комнаты 15–20 м²?
Жёсткой зависимости только от площади нет. Для такой комнаты нередко хватает компактного сабвуфера с 8–10-дюймовым динамиком, если его рабочий диапазон, максимальный уровень и настройки соответствуют основной акустике и привычной громкости.
