Не только S-90: пять советских акустических систем, которые интересны своей инженерией
Дата публикации
Примерное время прочтения
Количество просмотров
Количество комментариев
Radiotehnika S-90 стала самым узнаваемым символом советской акустики. Большие трёхполосные колонки выпускались массово, поэтому сегодня их легко встретить на вторичном рынке. Но история советской акустики гораздо шире.
В СССР выпускались системы с изодинамическими головками, плоскими сотовыми диффузорами, сложными акустическими оформлениями и даже излучателями Хейла. Некоторые модели встречаются значительно реже S-90 и представляют интерес прежде всего как инженерные разработки.
Разберём пять таких систем — от «Корвета» и «Амфитона» до «Электроники» 150АС-001 — и заодно выясним, что важно проверить перед покупкой старых колонок.
Содержание
- Почему S-90 стала легендой
- 1. «Корвет» 75АС-001: высокая чувствительность и серьёзная защита
- 2. «Амфитон» 25АС-027: изодинамический ВЧ-излучатель
- 3. «Эстония» 35АС-021: плоские сотовые диффузоры
- 4. «Электроника» 100АС-060: советская версия японской идеи
- 5. «Электроника» 150АС-001: излучатель Хейла в советской акустике
- Что объединяет эти модели
- Почему редкая советская акустика не обязательно лучше S-90
- Что проверить перед покупкой
- Кому стоит покупать советскую акустику сегодня
- Частые вопросы
- Итог: советская акустика — это больше, чем S-90

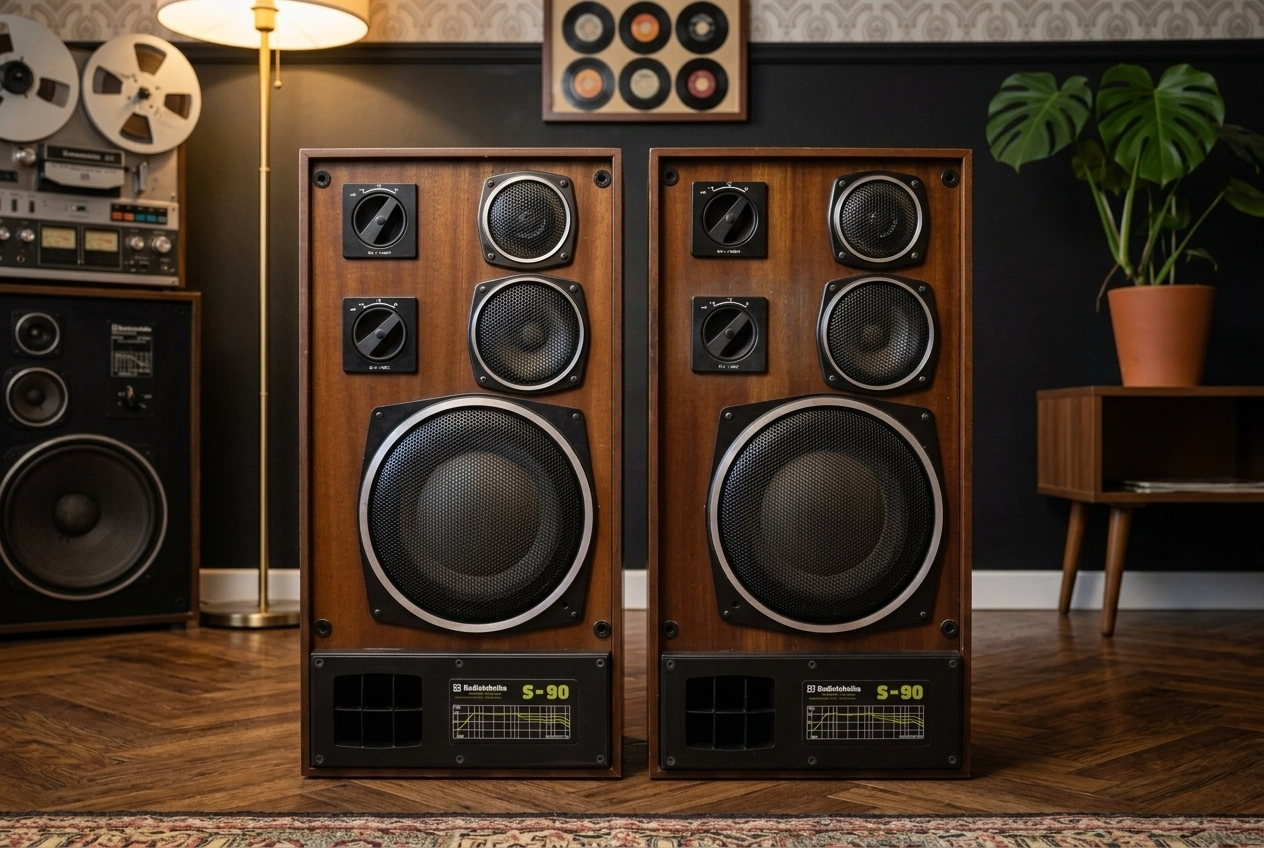

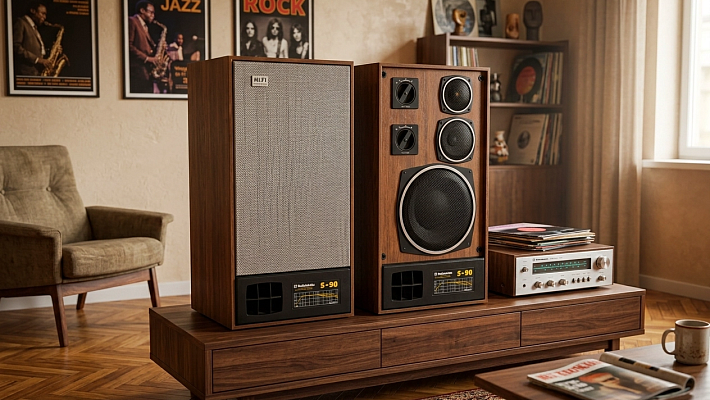

Почему S-90 стала легендой
S-90 — это торговое название семейства акустических систем, а не одна-единственная модель. Например, у 35АС-212, которую обычно называют S-90, заявлены номинальная мощность 35 Вт, паспортная 90 Вт, сопротивление 4 Ом, диапазон воспроизводимых частот 31,5–20 000 Гц и масса до 30 кг.
Именно массовость сделала S-90 настолько узнаваемой. Но популярность не означает, что это была вершина советского акустического конструирования. Рядом существовали более редкие системы с другими инженерными решениями.
При этом сравнивать их только по цифрам из паспортов неправильно. У старых АС могли быть разные версии, а паспортный диапазон частот не говорит сам по себе о характере звучания. Кроме того, сегодня состояние конкретной пары зачастую важнее исходных характеристик модели.
У винтажной акустики сначала стоит выяснить, что именно перед вами — оригинальная система, ремонтированный экземпляр или результат многочисленных доработок.
Ознакомьтесь с нашим ассортиментом акустических систем:
Klipsch R-41PM Black
Бренд: Klipsch
Диаметр ВЧ-динамика, мм: 25
Диаметр НЧ-динамика, мм: 100
Naim Mu-So 2nd Gen Black
Количество полос: трехполосная
Максимальная воспроизводимая частота, кГц: 20
Минимальная воспроизводимая частота, Гц: 20
Edifier MR5 White
Бренд: Edifier
Диаметр ВЧ-динамика, мм: 24
Диаметр НЧ-динамика, мм: 127
Edifier S1000MK II Brown
Вид крепления: корпус
Количество полос: двухполосная
Расположение фазоинвертора: сзади
Edifier R2850DB Black
Вид крепления: корпус
Количество полос: трехполосная
Расположение фазоинвертора: спереди

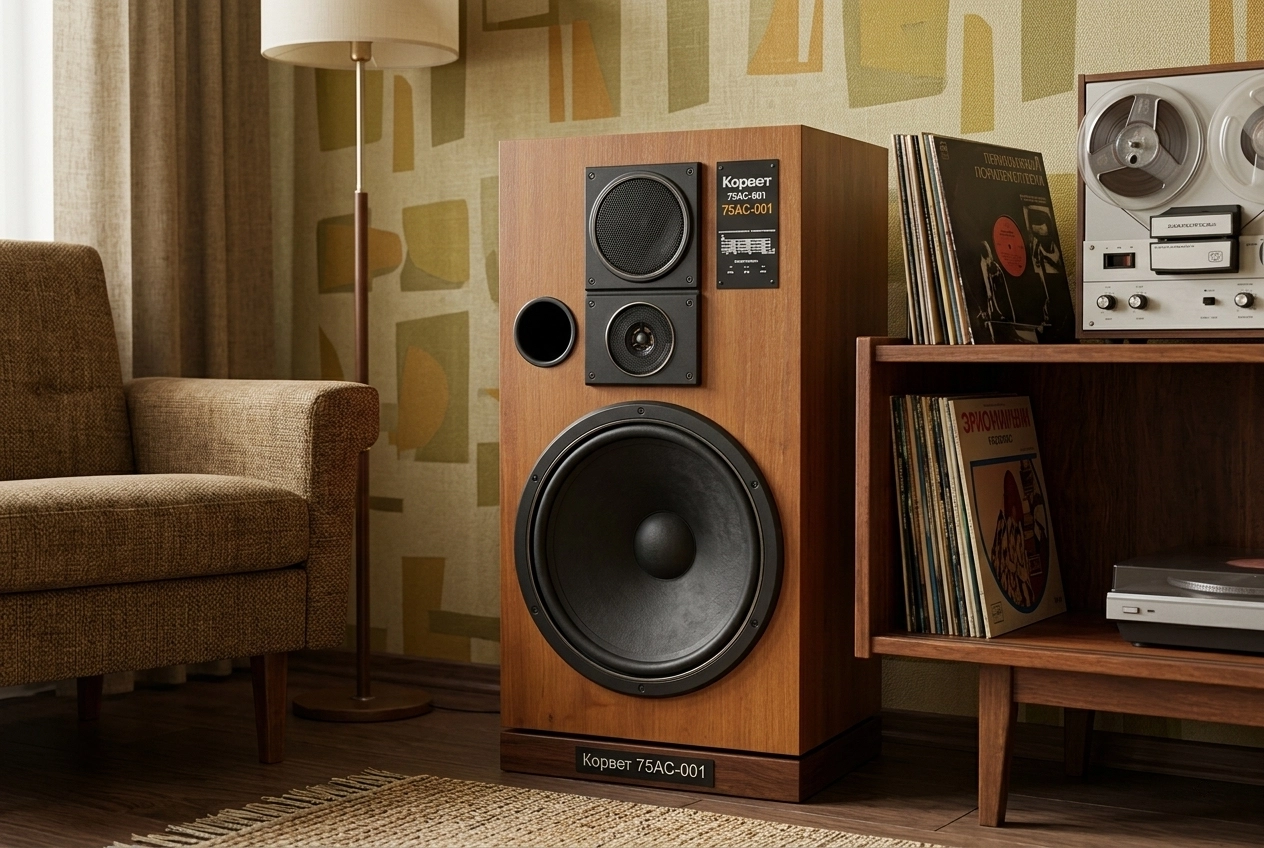

1. «Корвет» 75АС-001: высокая чувствительность и серьёзная защита
«Корвет» 75АС-001 — трёхполосная система с фазоинвертором, выпускавшаяся НПО «Океанприбор» в Ленинграде. Очень близкая модель существовала под названием «Кливер» 75АС-001. Для «Корвета» заявлены чувствительность 91 дБ, номинальное сопротивление 8 Ом и минимальный импеданс 6,4 Ом. Диапазон воспроизводимых частот — 25–25 000 Гц, но нижняя граница указана со спадом −19 дБ.
Последняя деталь важна. Написать просто «диапазон от 25 Гц» было бы технически некорректно: на нижней границе допускается существенное падение уровня.
По мощности в документации приводится несколько значений: 100 Вт предельной шумовой, 150 Вт предельной долговременной и 300 Вт предельной кратковременной мощности. Масса одной системы — около 30 кг.
Одна из характерных особенностей «Корвета» — система защиты с индикаторами перегрузки НЧ, СЧ и ВЧ-полос. Порог её срабатывания можно было изменять с помощью специальной заглушки на задней панели.
Что это значит на практике
Чувствительность 91 дБ — действительно сильная сторона модели. При одинаковом подводимом сигнале такая акустика способна развить более высокий уровень звукового давления, чем система с чувствительностью 85 дБ.
Но делать из этого вывод «Корвет звучит лучше S-90» нельзя. Чувствительность отвечает за эффективность преобразования электрического сигнала в звуковое давление, а не за качество или характер звучания.

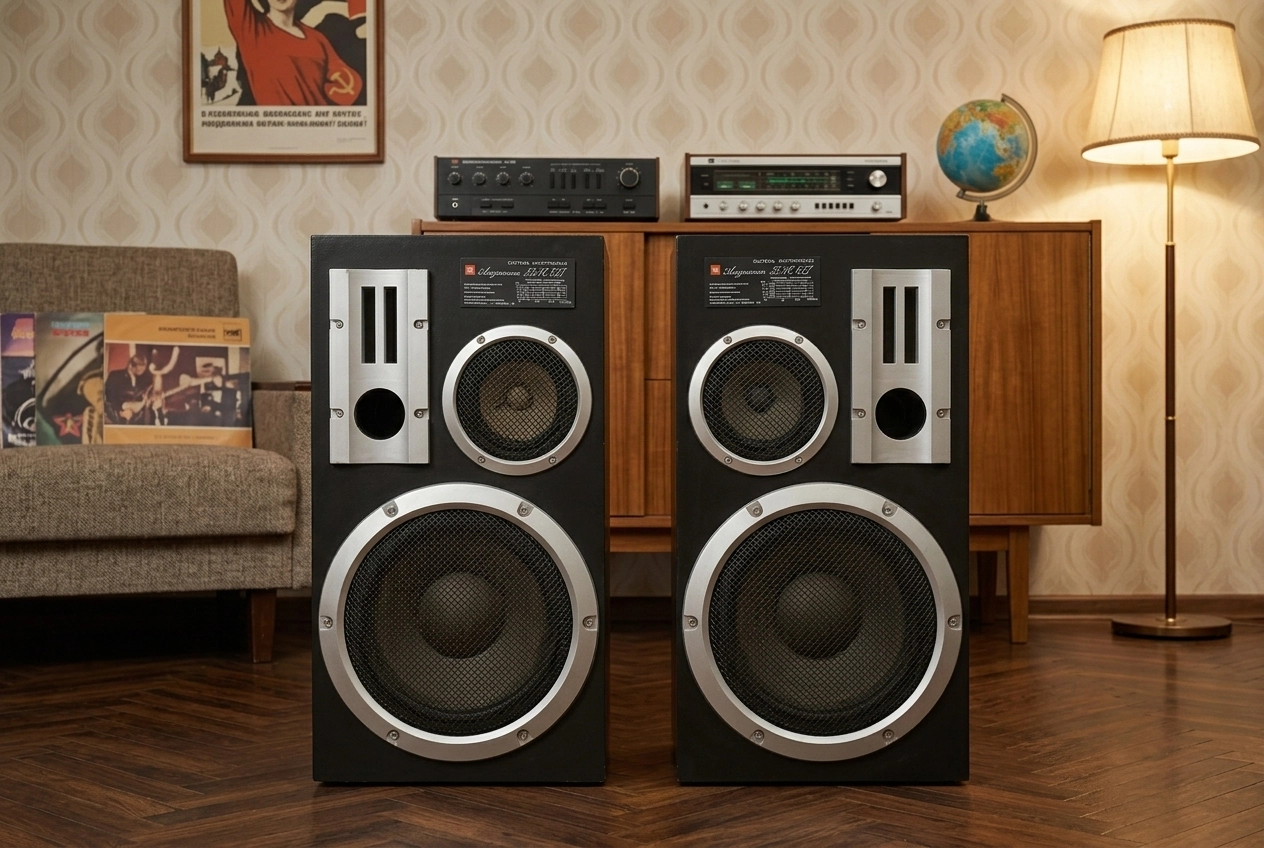

2. «Амфитон» 25АС-027: изодинамический ВЧ-излучатель
«Амфитон» 25АС-027 — трёхполосная напольная акустика с фазоинвертором. В ней использованы НЧ-головка 50ГДН-3, СЧ-головка 20ГДС-3 и изодинамический ВЧ-излучатель 10ГИ-1-4.
Именно ВЧ-головка делает эту модель особенно интересной. В изодинамическом излучателе токопроводящая дорожка находится непосредственно на плоской мембране, расположенной в магнитном поле. Мембрана движется целиком, а не через традиционную схему «катушка — каркас — диффузор».
У 25АС-027 заявлены чувствительность 86 дБ, номинальное сопротивление 4 Ом и минимальное полное сопротивление 3,2 Ом. Рекомендуемая мощность усилителя — 10–50 Вт, паспортная предельная мощность — 50 Вт. Для диапазона воспроизводимых частот встречается значение 25–31 500 Гц, причём нижняя граница указана со спадом −17 дБ.
Здесь снова стоит смотреть не на красивое число «31 500 Гц», а на условия его получения. Частотный диапазон с большим допустимым спадом нельзя напрямую сравнивать с рабочей полосой, измеренной при другом допуске.
Что важно при покупке
4-омная нагрузка и минимальный импеданс около 3,2 Ом требуют от усилителя большей токовой отдачи, чем номинальные 8 Ом. Это не значит, что колонке обязательно нужен огромный усилитель. Но усилитель должен быть рассчитан на работу с низкоомной нагрузкой.
А вот состояние изодинамического твитера стоит проверить особенно внимательно. Для редкой головки поиск оригинальной замены может оказаться сложнее, чем для распространённого динамика S-90.

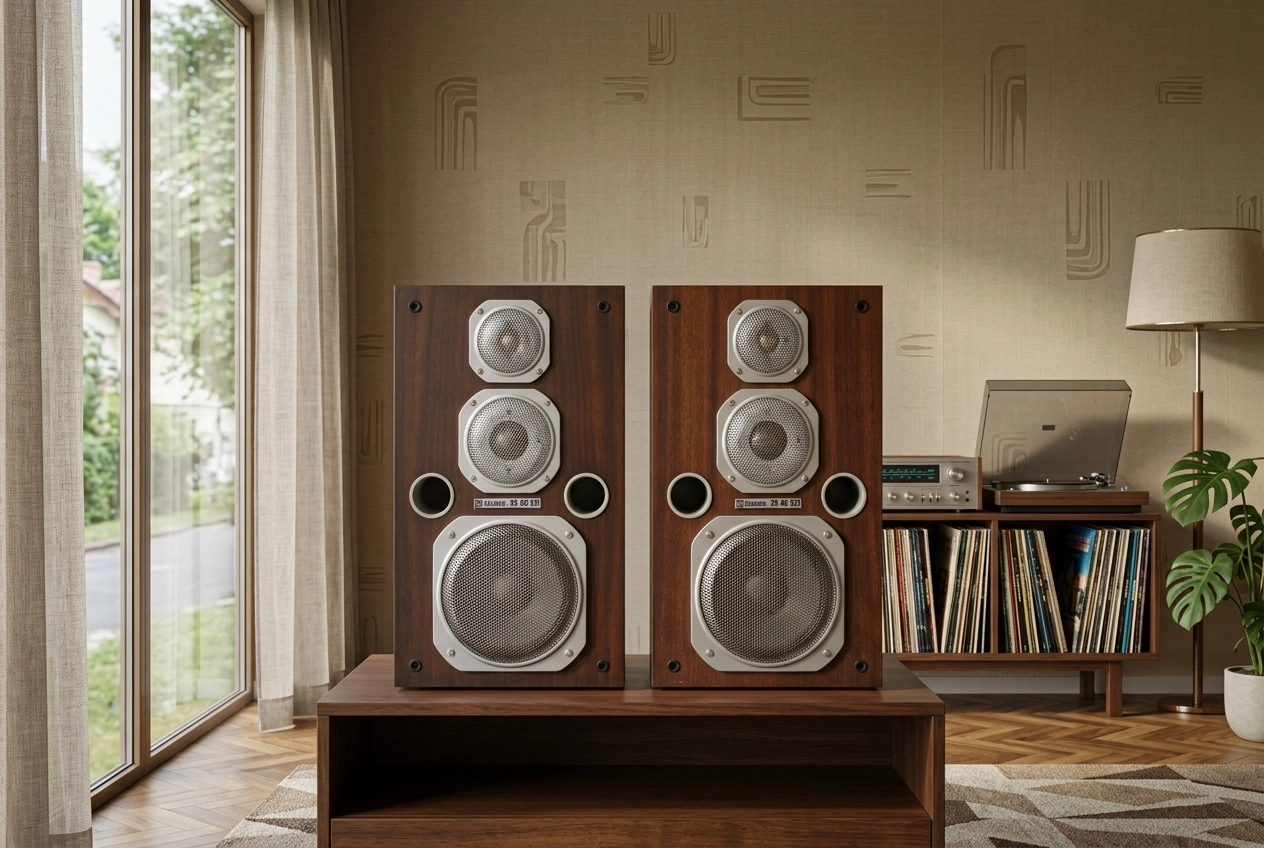

3. «Эстония» 35АС-021: плоские сотовые диффузоры
«Эстония» 35АС-021 выпускалась таллинским заводом «Пунане РЭТ» с 1985 года. Это трёхполосная напольная система с фазоинвертором. Её особенность — плоские сотовые диффузоры динамических головок.
Сотовая структура позволяет получить высокую жёсткость панели при относительно небольшой массе. Для динамика это важно: чем лучше мембрана сохраняет форму при движении, тем меньше вероятность нежелательных деформаций самой конструкции.
Паспортная чувствительность составляет 85 дБ, номинальное сопротивление — 8 Ом, минимальный импеданс — 6,8 Ом. Рекомендуемая мощность усилителя — 20–50 Вт.
С диапазоном частот здесь тоже есть нюанс. В справочных данных встречаются значения 25–31 500 Гц при спаде −16 дБ и 40–30 000 Гц как паспортный диапазон. Эти цифры нельзя сводить в одну строку без указания условий измерения.
Для кого интересна «Эстония»
Прежде всего для тех, кому интересны конструктивные решения советской акустики. По чувствительности она не относится к самым эффективным моделям, зато 8-омная нагрузка с минимальным импедансом 6,8 Ом выглядит довольно умеренно для усилителя.
При покупке стоит проверить оригинальность всех головок. Для редкой винтажной системы установленный вместо штатного динамик может означать уже другую акустику с непредсказуемыми параметрами.

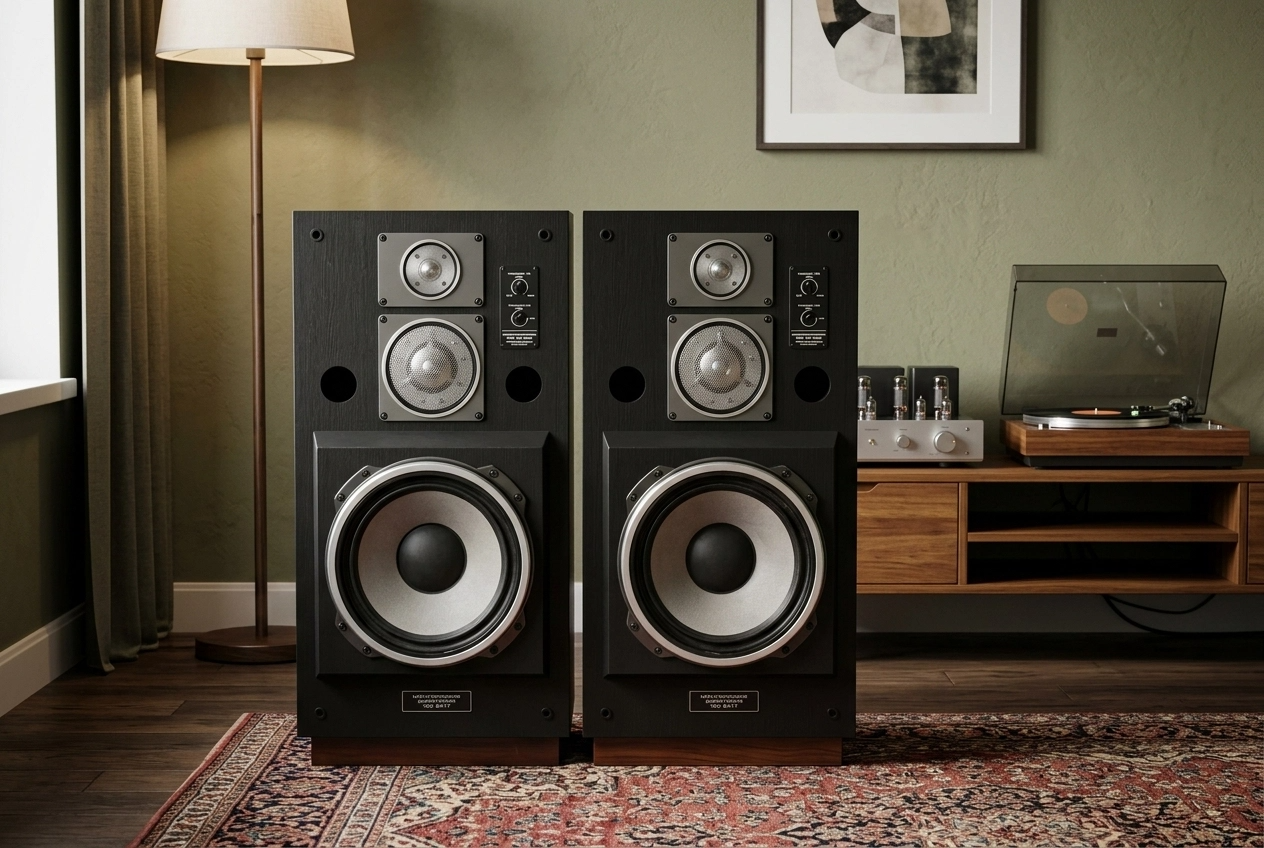

4. «Электроника» 100АС-060: советская версия японской идеи
С «Электроникой» 100АС-060 связана одна из самых интересных историй советского акустического производства.
В качестве исходного образца использовались японские OTTO SX-P1, известные на зарубежных рынках как Fisher STE 1200. Образец акустики доставили в СССР, разобрали и изучили; работу поручили НПО «Торий». На базе этого проекта впоследствии появилось семейство советских АС.
Японская система представляла собой трёхполосную конструкцию с металлическими диафрагмами во всех трёх полосах. Её корпус имел сложное акустическое оформление с внутренним объёмом около 110 л и разделением внутреннего пространства на секции.
Но называть «Электронику» 100АС-060 точной копией было бы слишком грубо. Советская версия отличалась применёнными материалами, конструкцией отдельных головок и компонентами фильтра. Например, для советских динамиков использовались другие магнитные системы и более простая конструкция некоторых диафрагм.
Поэтому корректнее говорить, что 100АС-060 была советской разработкой на основе изученного японского проекта, а не просто переименованной OTTO SX-P1.
Именно эта история делает модель интересной для коллекционера. Здесь важен не только звук конкретного экземпляра, но и сам процесс освоения сложной зарубежной технологии советской промышленностью.

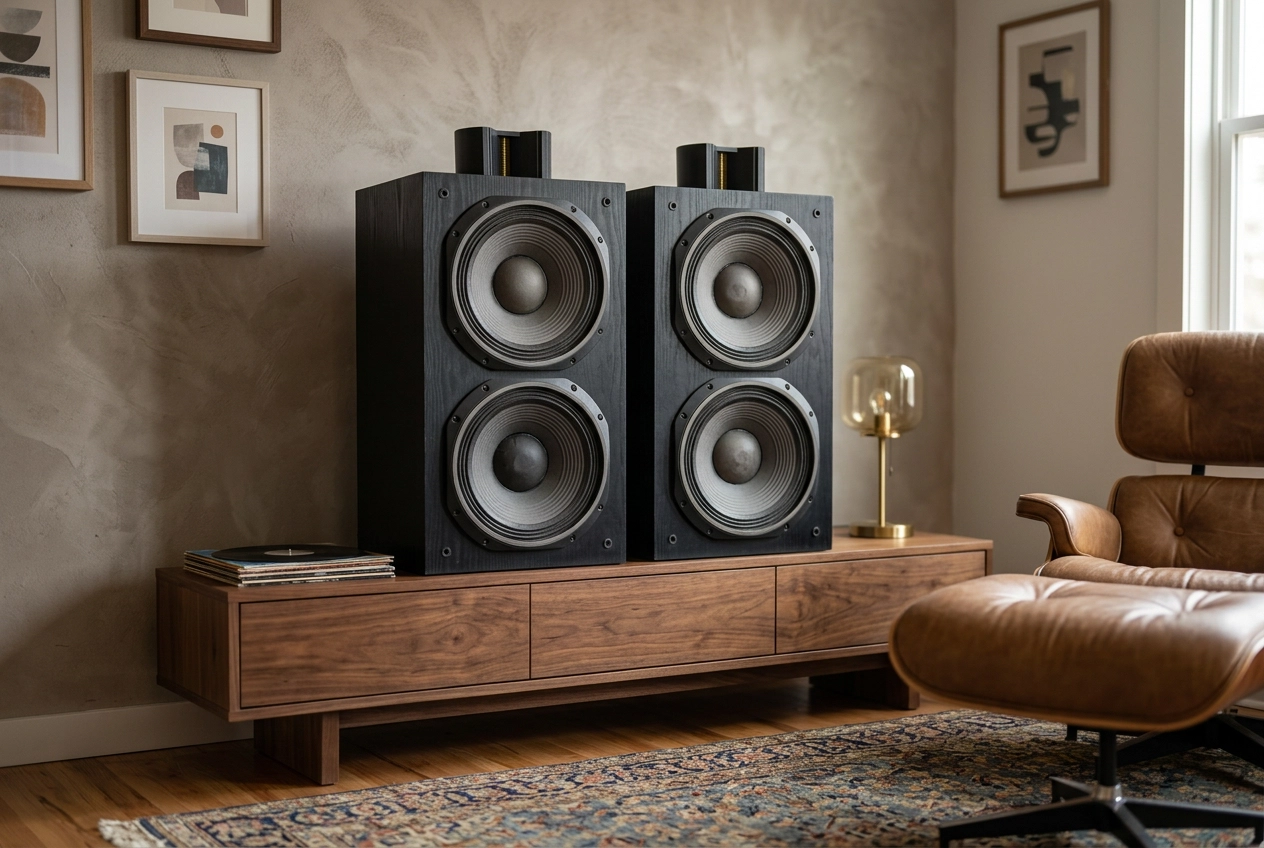

5. «Электроника» 150АС-001: излучатель Хейла в советской акустике
«Электроника» 150АС-001 — одна из наиболее необычных советских акустических систем. Её разработали во ВНИИРПА, а серийное производство пришлось на начало 1990-х годов и было связано с заводом «Ферроприбор».
Это двухполосная система. В средне- и высокочастотном диапазоне работает излучатель Хейла, а НЧ-секция использует динамическую головку и пассивный излучатель.
Излучатель Хейла использует складчатую мембрану. При её движении воздух перемещается между складками. По принципу действия такая конструкция близка к тому, что сегодня называют AMT — Air Motion Transformer, хотя исторически излучатель Хейла появился раньше самого современного обозначения AMT.
Для 150АС-001 указываются диапазон 40–25 000 Гц при −3 дБ, чувствительность 91 дБ, сопротивление 8 Ом и минимальный импеданс 6,4 Ом. Долговременная мощность составляет 150 Вт, рекомендуемая мощность усилителя — 50–150 Вт.
Особенно интересна история серийного производства. Технологию изготовления излучателя на заводе упростили, из-за чего характеристики серийных образцов отличались от прототипов. Позднее существовали варианты с разными конструкциями излучателя Хейла и НЧ-головки.
Поэтому здесь особенно опасно покупать колонку только по названию модели. У двух внешне похожих пар могут оказаться разные версии излучателей.
Ознакомьтесь с нашим ассортиментом беспроводных колонок:
Naim Mu-So 2nd Gen Black
Количество полос: трехполосная
Максимальная воспроизводимая частота, кГц: 20
Минимальная воспроизводимая частота, Гц: 20
Sonus Faber Omnia Walnut
Количество полос: четырехполосная
Максимальная воспроизводимая частота, кГц: 25
Минимальная воспроизводимая частота, Гц: 30
Anker Soundcore Rave 3S Black
Бренд: Anker
Версия Bluetooth: 5.3
Время зарядки, ч: 6
Radiotehnika Impulse P1 Black
Адаптер питания от сети: да
Бренд: Radiotehnika
Версия Bluetooth: 5.3
Anker Soundcore Boom 3i Black
Бренд: Anker
Версия Bluetooth: 5.3
Время работы, ч: 16
Что объединяет эти модели
Если поставить S-90 и пять редких систем в один ряд, получится довольно показательная картина.
Модель | Схема | Чувствительность | Номинальное сопротивление | Главная особенность |
|---|---|---|---|---|
S-90 / 35АС-212 | 3 полосы, фазоинвертор | 85 дБ | 4 Ом | массовая модель |
«Корвет» 75АС-001 | 3 полосы, фазоинвертор | 91 дБ | 8 Ом | высокая чувствительность и защита |
«Амфитон» 25АС-027 | 3 полосы, фазоинвертор | 86 дБ | 4 Ом | изодинамический ВЧ |
«Эстония» 35АС-021 | 3 полосы, фазоинвертор | 85 дБ | 8 Ом | плоские сотовые диффузоры |
«Электроника» 100АС-060 | 3 полосы | 96 дБ | 8 Ом | развитие японской конструкции |
«Электроника» 150АС-001 | 2 полосы, пассивный излучатель | 91 дБ | 8 Ом | излучатель Хейла |
*Паспортные характеристики советских АС нельзя воспринимать как современные лабораторные измерения. Они получены по тогдашним методикам и не всегда позволяют напрямую сравнивать разные модели.
Почему редкая советская акустика не обязательно лучше S-90
У каждой из рассмотренных систем есть техническая особенность, которой можно заинтересоваться. Но из этого не следует, что она автоматически будет лучше S-90 по звуку.
Например:
- 91 дБ чувствительности у «Корвета» — преимущество в эффективности, а не доказательство лучшего звучания;
- изодинамический твитер «Амфитона» — интересная конструкция, но сама технология не гарантирует понравившийся характер ВЧ;
- сотовый диффузор «Эстонии» — инженерное решение, а не самостоятельный критерий качества;
- происхождение 100АС-060 от японской конструкции не означает полного соответствия OTTO SX-P1;
- наличие излучателя Хейла в 150АС-001 делает систему необычной, но состояние конкретной версии может оказаться важнее самой технологии.
Важно. Для винтажной акустики особенно важна связка модель → конкретный экземпляр → состояние → усилитель → помещение.
Что проверить перед покупкой
Возраст — главный фактор риска. Даже если колонка выглядит аккуратно, её акустические и электрические компоненты могли измениться за несколько десятилетий.
Динамики
Осмотрите диффузоры и подвесы. Ищите трещины, следы клея, деформации и признаки замены.
НЧ-диффузор можно очень осторожно проверить на равномерность хода. Скрежет или заедание могут говорить о проблемах со звуковой катушкой.
Кроссовер
В фильтрах используются конденсаторы и другие компоненты, параметры которых со временем могут измениться. Но это не означает, что любую старую колонку нужно сразу полностью «перекондёривать».
Если задача — сохранить оригинальную систему, сначала стоит определить фактическое состояние фильтра.
Корпус
Проверьте соединения панелей, крепления динамиков и фазоинвертор. Дребезг на басу может быть связан не с динамиком, а с корпусом или ослабшими элементами конструкции.
Оригинальность
Это особенно важно для редких моделей. Если вместо штатной изодинамической головки или излучателя Хейла установлен другой динамик, перед вами уже не совсем та система, которую описывает паспорт.
Для коллекционной пары оригинальность может иметь не меньшее значение, чем косметическое состояние.
Прослушивание
Проверку лучше начинать на небольшой громкости. Сначала убедитесь, что работают все полосы, затем постепенно увеличивайте уровень.
Хрип, треск, пропадание одной из полос или заметная разница между левой и правой колонкой — повод разобраться с системой до покупки.
Кому стоит покупать советскую акустику сегодня
Советские АС особенно интересны коллекционерам и энтузиастам, которым важны история техники, конструкция и возможность восстановления.
Для обычной домашней системы выбор сложнее. К цене старой пары может добавиться ремонт, восстановление подвесов, обслуживание фильтров или поиск редкой головки.
Современная акустика в этом отношении проще: характеристики актуальны, запчасти и сервис доступнее, а состояние пары не нужно определять по нескольким десятилетиям эксплуатации.
Поэтому винтаж имеет смысл выбирать осознанно. Если хочется именно старой техники — стоит искать конкретную модель и конкретный экземпляр. Если задача состоит в том, чтобы просто получить предсказуемый результат в комнате, лучше сравнивать винтажные и современные АС по одинаковым критериям: чувствительности, импедансу, акустическому оформлению, требованиям к усилителю и размеру помещения.
Ознакомьтесь с нашим ассортиментом акустических систем:
Klipsch R-41PM Black
Бренд: Klipsch
Диаметр ВЧ-динамика, мм: 25
Диаметр НЧ-динамика, мм: 100
Naim Mu-So 2nd Gen Black
Количество полос: трехполосная
Максимальная воспроизводимая частота, кГц: 20
Минимальная воспроизводимая частота, Гц: 20
Edifier MR5 White
Бренд: Edifier
Диаметр ВЧ-динамика, мм: 24
Диаметр НЧ-динамика, мм: 127
Edifier S1000MK II Brown
Вид крепления: корпус
Количество полос: двухполосная
Расположение фазоинвертора: сзади
Edifier R2850DB Black
Вид крепления: корпус
Количество полос: трехполосная
Расположение фазоинвертора: спереди
Частые вопросы
Какие советские колонки интереснее S-90?
Однозначного ответа нет. Среди технически интересных моделей можно выделить «Корвет» 75АС-001, «Амфитон» 25АС-027, «Эстонию» 35АС-021, «Электронику» 100АС-060 и «Электронику» 150АС-001. У каждой своя конструктивная особенность.
«Корвет» лучше S-90?
У «Корвета» выше чувствительность — 91 дБ против 85 дБ у 35АС-212 S-90. Это означает большую эффективность, но не доказывает превосходство по качеству звука.
Почему «Амфитон» 25АС-027 интересен коллекционерам?
Главная причина — изодинамическая ВЧ-головка 10ГИ-1-4. Кроме того, у модели довольно низкий минимальный импеданс — около 3,2 Ом, поэтому при подборе усилителя этот параметр нельзя игнорировать.
Правда ли, что «Электроника» 100АС-060 — копия Fisher?
Она создана на основе изучения японской OTTO SX-P1 / Fisher STE 1200, но формулировка «точная копия» слишком категорична. Советская версия получила собственные конструктивные и технологические решения.
Что необычного в «Электронике» 150АС-001?
В ней используется излучатель Хейла в средне- и высокочастотной секции, а басовая часть построена с динамической головкой и пассивным излучателем. Для советской бытовой акустики это очень необычное решение.
Стоит ли сразу менять все конденсаторы?
Нет. Сначала нужно проверить состояние фильтра и понять, соответствует ли его работа исходной схеме. Массовая замена компонентов без измерений может изменить характеристики кроссовера.
Что важнее при покупке — модель или состояние?
Для винтажной акустики состояние конкретной пары часто важнее громкого имени. Оригинальные исправные головки, целый корпус и рабочий фильтр могут быть ценнее редкой модели в состоянии «под восстановление».
Итог: советская акустика — это больше, чем S-90
S-90 стала символом советской акустики благодаря массовости и узнаваемости. Но рядом с ней существовали гораздо более редкие и технически интересные разработки.
«Корвет» 75АС-001 выделяется высокой чувствительностью и системой защиты. «Амфитон» 25АС-027 — изодинамическим ВЧ-излучателем. «Эстония» 35АС-021 — плоскими сотовыми диффузорами. «Электроника» 100АС-060 интересна историей освоения японской конструкции. 150АС-001 — редкий пример применения излучателя Хейла в отечественной бытовой акустике.
При этом ни одну из этих систем нельзя объявить «лучшей акустикой СССР» только по паспорту. Для винтажа слишком много зависит от конкретного экземпляра, его состояния и того, с каким усилителем и в каком помещении он работает.
Если хочется именно советской акустики, разумнее выбирать её как технический и музыкальный проект, а не как гарантированный способ получить звук лучше S-90. В Dr.Head такой выбор можно рассматривать вместе с подбором усилителя и сравнением с современной акустикой — по реальным требованиям системы, а не только по цифрам на шильдике.
Автор статьи: Илья Саундберг, эксперт Dr.Head в категории Hi-Fi/High-End
