Зачем нужен кроссовер в акустике и как он работает
Дата публикации
Примерное время прочтения
Количество просмотров
Количество комментариев
Содержание
Разработка качественной акустики сродни искусству, где каждая деталь играет решающую роль. Нередко мы оцениваем колонки по внешним эффектным деталям: динамикам, фазоинвертору, стильному корпусу. Но внутри скрываются компоненты, которые не бросаются в глаза, но кардинально влияют на звук, и самый важный из них — кроссовер. Что это за устройство, как оно влияет на чистоту звучания и почему без него не обойтись? В этой статье мы разберем, как кроссовер формирует гармоничную звуковую картину, почему он стал незаменимым в современных аудиосистемах и как правильно выбрать и настроить этот ключевой элемент.
Что такое акустический кроссовер
Что такое кроссовер в акустике — вопрос, которым часто задаются начинающие аудиофилы. Объяснить это проще всего так. Представьте театральную постановку, где каждый актер исполняет свою роль, но вместе они рассказывают цельную историю. В акустической системе кроссовер действует как раздающий роли режиссер — он распределяет аудиосигнал по частотным диапазонам. Это устройство — встроенное или внешнее — разделяет сигнал на несколько полос.
Зачем нужен кроссовер в системе? Ни один динамик, даже самый совершенный, не способен одинаково эффективно воспроизводить весь спектр частот — от глубоких басов до звонких высоких нот. Твитер воспроизводит высокие ноты, низкочастотный драйвер — глубокие басы, а среднечастотный динамик отвечает за середину диапазона. Но если, к примеру, направить на твитер низкочастотный сигнал, это вызовет акустические искажения или даже повредит динамик. Именно кроссовер для динамиков позаботится о том, чтобы каждый из них получал только подходящие частоты.
По своей сути акустический кроссовер — это набор электрических фильтров, которые отсекают «чужие» частоты и пропускают нужные. Ключевой параметр — частота среза, которая устанавливает границу разделения. К примеру, в двухполосном кроссовере с частотой среза 1000 Гц один фильтр пропускает высокие ноты выше этой границы, а другой — басы ниже нее. В трехполосных системах добавляется полосовой фильтр, отвечающий за средние частоты. Так кроссовер для акустики позволяет каждому динамику работать в оптимальном режиме и без перегрузок.
Зачем нужен кроссовер
Его главная задача — оптимизировать работу динамиков, обеспечивая чистое и сбалансированное звучание. Без кроссовера весь частотный спектр подавался бы на все динамики одновременно, что вызвало бы ряд проблем. Во-первых, неподходящие частоты портят звучание. Низкочастотный динамик, пытаясь воспроизвести высокие ноты, добавляет гармонические искажения — лишние обертоны, из-за которых теряется четкость. Твитер, нагруженный басами, создает интермодуляционные помехи: частоты смешиваются, рождая мутный и неестественный эффект.
Во-вторых, неподходящие частоты могут повредить динамики, особенно если «чужой» сигнал очень мощный. Хорошо настроенный кроссовер этого не допустит.
В-третьих, кроссовер обеспечивает естественную гармоничную подачу. Разделение частотного спектра позволяет каждому динамику работать в своем диапазоне, снижая нежелательные гармоники, которые появляются при смешении частот. Например, активные кроссоверы позволяют индивидуально настроить частотные полосы, выравнивая АЧХ. Это создает прозрачный звук, где каждый инструмент и голос звучит четко и натурально. Получается что кроссовер — это не просто фильтр, а основа качественного звучания.
Как работает кроссовер

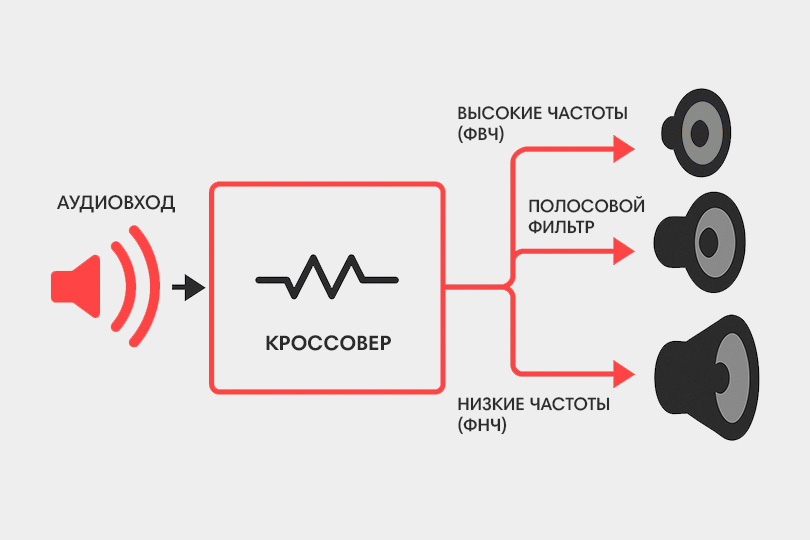

Чтобы понять принцип работы кроссовера, нам придется рассмотреть азы частотной фильтрации. Аудиосигнал от усилителя — это сложный набор частот, от низких до высоких. Кроссовер разделяет этот сигнал на несколько диапазонов, каждый из которых направляется к соответствующему динамику.
Ознакомьтесь с нашими популярными моделями усилителей:
Бренд: Audiolab
Мощность на канал при 4 Ом, Вт: 75
Мощность на канал при 8 Ом, Вт: 50
Бренд: Quad
Мощность на канал при 4 Ом, Вт: 100
Мощность на канал при 8 Ом, Вт: 65
Бренд: Phaze Audio
Мощность на канал при 4 Ом, Вт: 80
Встроенный ЦАП: да
Бренд: Premiera
Мощность на канал при 8 Ом, Вт: 600
Разъемы входа: XLR, клеммы
Бренд: Premiera
Мощность на канал при 8 Ом, Вт: 300
Разъемы входа: XLR, клеммы
Бренд: Premiera
Мощность на канал при 4 Ом, Вт: 100
Встроенный ЦАП: да
Бренд: Premiera
Мощность на канал при 8 Ом, Вт: 51
Встроенный ЦАП: да
Количество каналов: 12
Мощность на канал при 4 Ом, Вт: 200
Мощность на канал при 8 Ом, Вт: 200
Бренд: Pro-Ject
Мощность на канал при 4 Ом, Вт: 40
Мощность на канал при 8 Ом, Вт: 23
Физический принцип
Работа кроссовера основана на реактивных элементах — так называют компоненты, которые не потребляют энергию, а накапливают ее и отдают, реагируя на изменения сигнала. К ним относятся конденсаторы и катушки индуктивности, с помощью которых формируются частотные фильтры. Конденсатор пропускает высокие частоты, блокируя низкие, а катушка индуктивности, наоборот, дает «зеленый свет» низким частотам и не пускает высокие. Комбинируя эти элементы, разработчики создают фильтры:
- Высоких частот (ФВЧ) для твитера.
- Низких частот (ФНЧ) для сабвуфера.
- Полосовой фильтр для среднечастотного динамика в трехполосных системах.
Типы фильтров
Фильтры различаются по крутизне спада — скорости ослабления сигнала за пределами рабочего диапазона, измеряемой в децибелах на октаву (дБ/октава):
- Первого порядка: 6 дБ/октава.
- Второго порядка: 12 дБ/октава.
- Третьего порядка: 18 дБ/октава.
- Четвертого порядка: 24 дБ/октава.
Фильтры с более высокой крутизной спада (резким ослаблением сигнала за пределами рабочей полосы) обеспечивают точное разделение, но могут вызывать фазовые искажения, влияющие на звуковую сцену. Кроссоверы Линквица–Райли, например, помогают свести такие искажения к минимуму — особенно важно это в системах, где динамики расположены несимметрично или на разном расстоянии от слушателя. Задача инженеров — найти баланс между точностью фильтрации и естественностью звука.
Виды кроссоверов
Кроссоверы классифицируются по принципу работы: пассивные, активные и цифровые (DSP). У каждого типа есть свои особенности, которые влияют на выбор разработчиков.
Пассивные кроссоверы
Эти кроссоверы для динамиков наиболее распространенные и простые в использовании. Они состоят из конденсаторов, катушек индуктивности и резисторов, не требуют питания и устанавливаются между усилителем и динамиками. Сигнал от усилителя поступает на кроссовер, который распределяет его по динамикам. Простой пример --- конденсатор на твитере в двухполосной системе, который выполняет роль фильтра высоких частот и защищает от низкочастотных перегрузок.
Качество пассивного кроссовера зависит от компонентов и схемы. В высококлассных системах используются сложные конструкции с точным разделением частот. Однако у такого решения есть и недостатки:
- Сопротивление компонентов снижает чувствительность, увеличивая нагрузку на усилитель.
- При неравномерном расположении динамиков могут возникать фазовые искажения.
- Ограничены возможности настройки, поскольку параметры фиксированы.
При грамотном проектировании пассивные кроссоверы обеспечивают отличное звучание, особенно в системах среднего и бюджетного уровня.

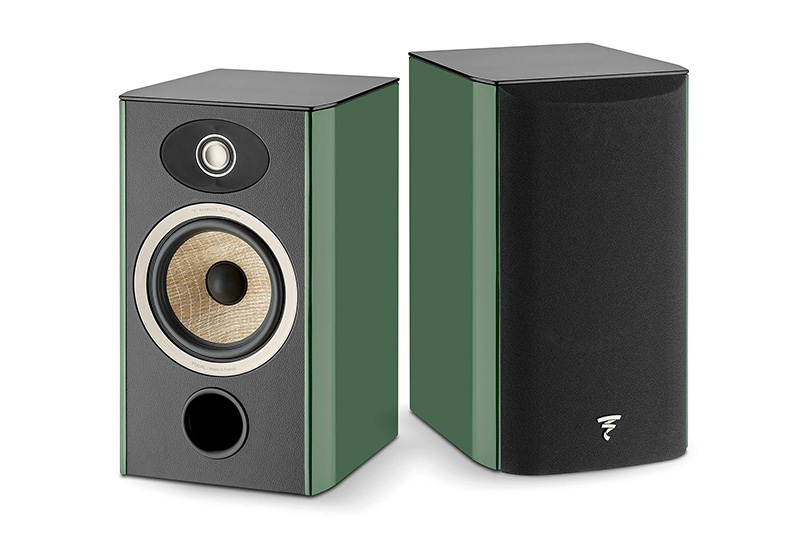

Focal Aria Evo X N1
Пассивные кроссоверы могут значительно улучшить звучание компактных систем, и Focal Aria Evo X N1 — тому подтверждение. Эта двухполосная полочная акустика сочетает элегантный дизайн и передовые технологии. СЧ/НЧ-динамик с диффузором Flax, выполненным из льняного волокна в многослойной конструкции, обеспечивает насыщенный и естественный звук. ВЧ-динамик TAM с алюминиево-магниевым куполом в форме буквы «М» воспроизводит высокие частоты с мягкостью и детализацией, благодаря широкому углу рассеивания. Кроссовер точно разделяет частоты, а технология TMD (Tuned Mass Damper) устраняет вибрации в средних частотах, создавая нейтральный звук. Корпус с отделкой под кожу и вариантами Black High Gloss, Prime Walnut или Moss Green High Gloss подчеркивает эстетику, а магнитные чехлы обеспечивают органичную интеграцию в интерьер.
Bowers & Wilkins 600 S3

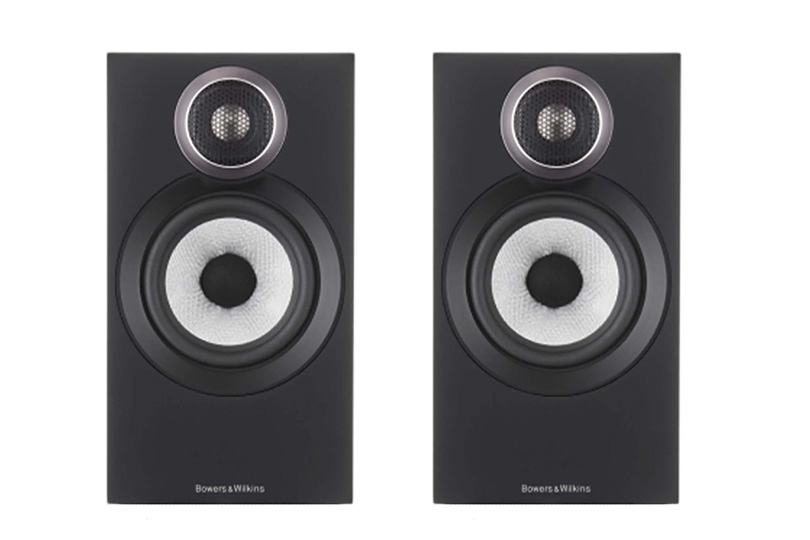

Bowers & Wilkins 600 S3, третье поколение популярной серии, наглядно демонстрирует возможности пассивного кроссовера. Эта двухполосная полочная система оснащена 25-мм твитером с титановым куполом и 165-мм НЧ/СЧ-динамиком с диффузором Continuum, покрывая диапазон от 52 Гц до 28 кГц. Кроссовер использует высококачественные байпасные конденсаторы, заимствованные из серии 700 S3, обеспечивая прозрачность и детализацию. Плавное разделение частот создает сбалансированное звучание, а корпус из МДФ с внутренними стяжками минимизирует вибрации. Фазоинвертор Flowport на задней панели усиливает басы.
Heco Direkt Premium

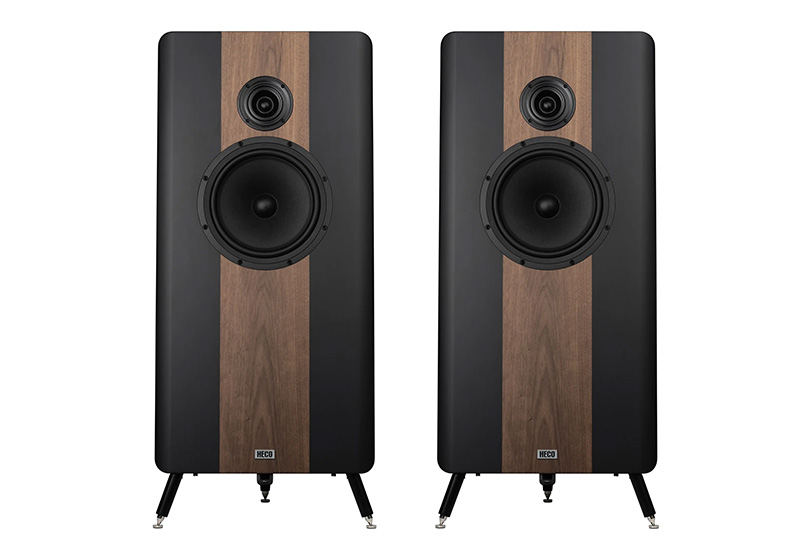

Heco Direkt Premium — двухполосная напольная акустика с дизайном, вдохновленным 70-ми годами, в черной или белой матовой отделке с ореховой инкрустацией. С 28-мм твитером с шелковым куполом и НЧ/СЧ-динамиком с диффузором из крафт-бумаги она охватывает диапазон от 25 Гц до 33 кГц. Кроссовер с частотой среза 2150 Гц, построенный на качественных компонентах и бескислородной меди, обеспечивает чистое разделение частот. Настройка твитера («Линейный» или «+2 дБ») позволяет адаптировать звук к помещению. Корпус из МДФ с фазоинвертором, направленным вниз, и внутренними распорками усиливает отдачу на низах, демонстрируя возможности пассивного кроссовера в создании динамичного звука.
Klipsch R-600F

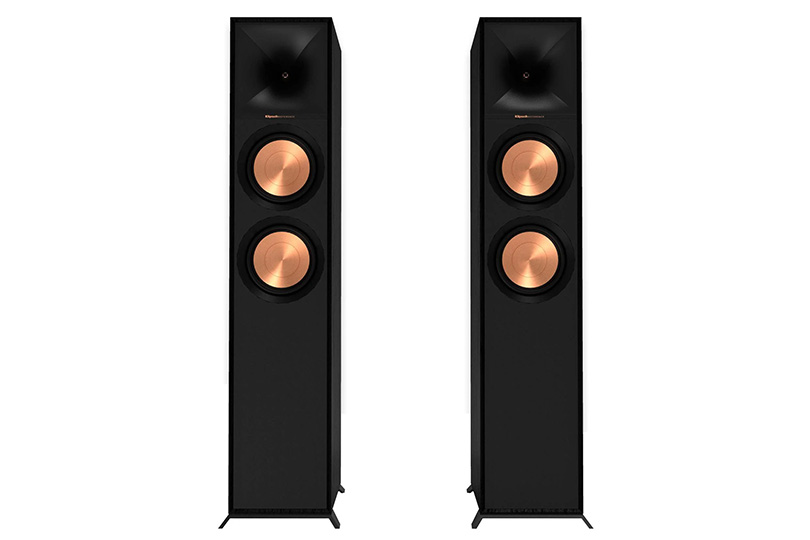

Klipsch R-600F из серии Reference — это двухполосная напольная акустика, сочетающая доступность и премиальные технологии. С 25-мм твитером LTS в рупоре Tractrix 90x90 градусов и двумя 165-мм басовиками с диффузорами из кристаллического полимера с медным напылением она покрывает диапазон от 38 Гц до 21 кГц. Кроссовер обеспечивает плавное разделение частот, а рупорная технология повышает детализацию высоких частот. Фазоинвертор Tractrix Port минимизирует шумы, а корпус из МДФ с внутренними стяжками гасит вибрации. Эта модель иллюстрирует, как пассивный кроссовер создает мощный и чистый звук в двухполосной системе.
Ознакомьтесь с нашими популярными моделями напольной акустики:
Бренд: PIEGA
Диаметр ВЧ-динамика, мм: 24
Диаметр НЧ-динамика, мм: 140
Бренд: PIEGA
Диаметр ВЧ-динамика, мм: 25
Диаметр НЧ-динамика, мм: 140
Бренд: PIEGA
Диаметр ВЧ-динамика, мм: 25
Диаметр НЧ-динамика, мм: 120
Бренд: PIEGA
Диаметр ВЧ-динамика, мм: 24
Диаметр НЧ-динамика, мм: 120
Адаптер питания от сети: да
Интернет-радио: да
Мультирум: да
Адаптер питания от сети: да
Интернет-радио: да
Мультирум: да
Бренд: PIEGA
Диаметр ВЧ-динамика, мм: 25
Диаметр НЧ-динамика, мм: 120
Бренд: PIEGA
Диаметр ВЧ-динамика, мм: 26
Диаметр НЧ-динамика, мм: 100
Бренд: PIEGA
Диаметр ВЧ-динамика, мм: 24
Диаметр НЧ-динамика, мм: 140
Активные кроссоверы
Активный кроссовер требует внешнего питания и устанавливается перед усилителем мощности, между источником сигнала и усилителями. Это решение для тех, кто стремится к максимальному контролю над звуком. Для каждой частотной полосы необходим отдельный усилитель --- это усложняет систему, но дает определенные преимущества:
- Снижение интермодуляционных искажений, так как фильтрация происходит до усиления.
- Гибкая настройка частот среза и крутизны спада.
- Улучшенный контроль над динамиками благодаря высокому демпфированию.
Такие кроссоверы популярны в автомобильных аудиосистемах, где усилители часто имеют встроенные фильтры с плавной регулировкой. Это выбор тех, кто стремится к максимальной точности звука. Кроссовер активного типа особенно ценится в студийных мониторах и профессиональных системах, где важна точность воспроизведения каждого инструмента.
Цифровые (DSP) кроссоверы
Такие устройства появились в 90-х годах — они используют цифровую обработку сигналов. Эти кроссоверы интегрируются в усилители или выпускаются как отдельные блоки. Их преимущество — высокая точность настройки частот, фаз, задержек и эквализации. DSP-кроссоверы компенсируют акустические особенности помещения или нестандартное расположение динамиков, создавая точную звуковую сцену. Несмотря на сложность настройки, они незаменимы в профессиональных системах и студиях звукозаписи, где требуется безупречное звучание.
Как выбрать кроссовер
Выбор кроссовера для разработчиков — важный шаг, влияющий на итоговое звучание. Универсального решения нет: всё зависит от типа акустической системы, бюджета и целей. Пассивные кроссоверы подходят для систем любого уровня — от бюджетных до премиальных, — благодаря удобной и отработанной схеме подключения. Качество компонентов, то есть конденсаторов и катушек индуктивности, здесь играет ключевую роль, ведь инженерам важно избежать потерь сигнала. Активные кроссоверы предлагают точную настройку, но требуют дополнительных усилителей. Цифровые DSP-кроссоверы идеальны для профессиональных систем, позволяя корректировать частоты, фазу и задержки для создания идеального звука.
Современные акустические системы показывают, как кроссовер влияет на результат. Вот несколько примеров, где трехполосные конструкции раскрывают их потенциал.
Wharfedale Super Denton

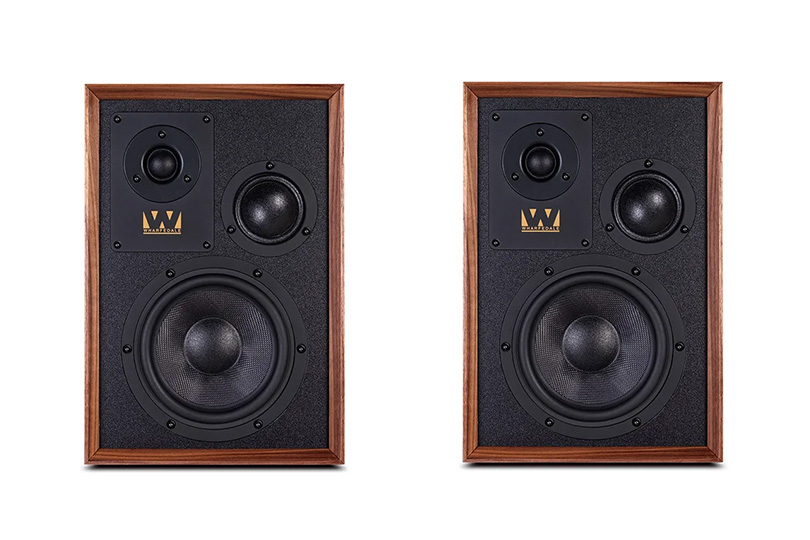

Трехполосные системы требуют особенно точной настройки кроссоверов, и Wharfedale Super Denton из серии Heritage — отличный тому пример. Эти компактные полочные колонки, наследники модели Denton 3, оснащены 6,5-дюймовым НЧ-драйвером с кевларовым конусом, 2-дюймовым СЧ-драйвером с мягким куполом и 1-дюймовым ВЧ-твитером. Они обеспечивают частотный диапазон с басами до 40 Гц. Кроссовер с полипропиленовыми конденсаторами и катушками на воздухе четко разделяет частоты, а смещенные СЧ- и ВЧ-драйверы минимизируют отражения. Корпус с внутренними распорками и комбинацией пород дерева гасит резонансы, а зеркальная пара колонок оптимизирует стереоизображение. Эта модель демонстрирует, как трехполосный кроссовер создает глубокую звуковую сцену в компактной системе.
Leak Sandwich 250

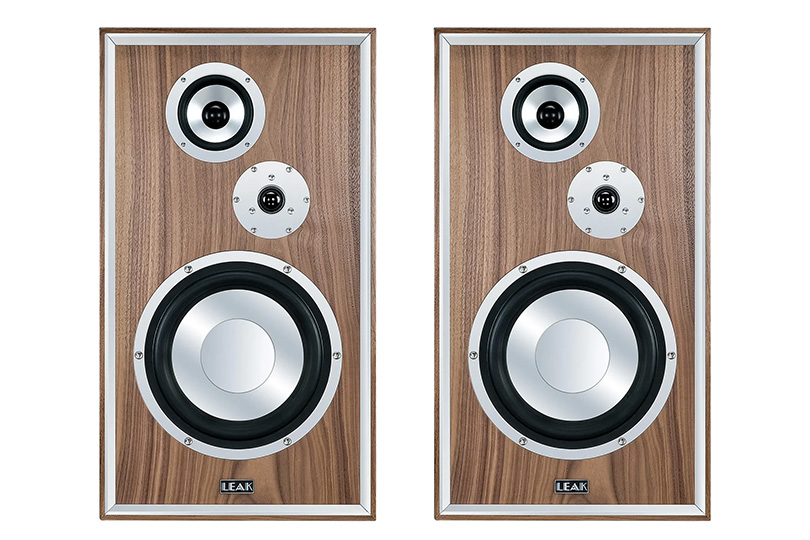

Leak Sandwich 250 — трехполосная полочная акустика, возрождающая технологии 1961 года. С 11-дюймовым НЧ-динамиком, 4,25-дюймовым СЧ-динамиком и 1,2-дюймовым ВЧ-твитером с текстильным куполом она покрывает диапазон от 42 Гц до 26 кГц. Кроссовер оптимизирован для работы с диффузором Leak Sandwich — многослойной конструкцией из алюминия и пены на основе полиметакрилимида, обеспечивающей жесткость и отсутствие искажений. Двойные басовые порты и внутренние распорки усиливают басы, а изолированный отсек для ВЧ-динамика предотвращает влияние низких частот. Корпус из МДФ и орехового шпона минимизирует резонансы.
Amphion Krypton3X

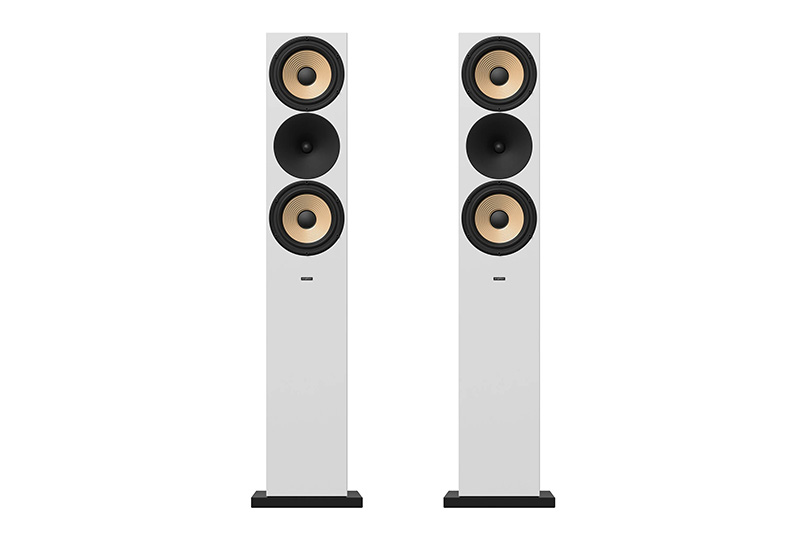

Amphion Krypton3X — флагманская трехполосная напольная акустика для профессионального использования. С диапазоном от 21 Гц до 25 кГц, она оснащена 25-мм титановым твитером, среднечастотным драйвером и 10-дюймовым НЧ-динамиком бокового излучения. Переработанный кроссовер и технология U/D/D (Uniformly Directive Diffusion) минимизируют отражения от стен, обеспечивая ясность и естественность. Кроссовер точно интегрирует драйверы, создавая выровненную звуковую сцену. Корпус из МДФ с ореховым шпоном и внутренними перегородками гасит вибрации, а гибкость размещения НЧ-динамиков позволяет адаптировать звук к помещению. Krypton3X показывает, как трехполосный кроссовер обеспечивает эталонное звучание.
Ознакомьтесь с нашими популярными моделями полочной акустики:
Бренд: KEF
Диаметр НЧ-динамика, мм: 130
Количество полос: двухполосная
Бренд: KEF
Вид крепления: корпус
Диаметр НЧ-динамика, мм: 130
Вид крепления: корпус
Диаметр НЧ-динамика, мм: 76
Количество полос: однополосная
Бренд: Radiotehnika
Вид крепления: корпус
Диаметр ВЧ-динамика, мм: 25
Бренд: MoonDrop
Вид крепления: корпус
Диаметр ВЧ-динамика, мм: 25
Бренд: MoonDrop
Вид крепления: корпус
Диаметр ВЧ-динамика, мм: 25
Бренд: PIEGA
Вид крепления: корпус
Диаметр ВЧ-динамика, мм: 24
Как настроить кроссовер
Настройка кроссовера — задача, требующая особого внимания, ведь от нее зависит чистота звучания. Цель — подобрать частоты среза так, чтобы каждый динамик работал в своем оптимальном диапазоне. В двухполосной системе это одна частота, разделяющая высокие и низкие ноты, в трехполосной — две частоты для низких, средних и высоких.
- Пассивные кроссоверы наделены фиксированными параметрами, заданными производителем. Регулировка возможна только заменой компонентов или с помощью переключателей, если они предусмотрены.
- Активные и цифровые кроссоверы позволяют гибко настраивать частоты среза, крутизну спада, фазу и задержки, компенсируя акустические особенности помещения.
Этапы настройки:
- Начните с частот среза, рекомендованных производителем динамиков.
- Используйте тестовые записи для оценки баланса звука.
- Постепенно корректируйте параметры, добиваясь естественного звучания, где ни один диапазон не доминирует.
- Для DSP-кроссоверов настройте фазу и задержки для создания точной звуковой сцены.
Настройка — это сочетание технического подхода и слухового восприятия. Цель — не максимальная громкость, а гармоничное звучание, где каждый динамик работает слаженно.
Что в итоге?
Кроссовер — сердце акустической системы. Он делит частоты между динамиками с ювелирной точностью. Пассивные фильтры и цифровые процессоры в кроссовере убирают искажения, защищают технику и дают чистый звук. Выбор и настройка кроссовера — не только техническая задача, но и путь к идеальной звуковой картине, где раскрываются все оттенки музыки.
