TEAC UD-505 это обновление предыдущей модели UD-503 В устройстве в качестве чипов цифро-аналоговх преобразователей трудятся чипы VERITA AK4497. На каждый канал приходится по одному такому чипу, поддерживающему PCM (до 32 бит/768 кГц) и DSD (до 22,5 МГц) в нативном режиме. В устройстве реализованы два тактовых генератора для сигналов, кратных частотам 44,1 и 48 кГц, а через порт BNC доступно подключение внешнего клока (10 МГц) с целью понижения джиттера. Для PCM можно использовать один из пяти отключаемых цифровых фильтров, а для DSD-потока имеются два фильтра на выбор. ЦАП сохранил функцию апсемплинга повышающего разрешение PCM до 32 бит/384 кГц и переводящим PCM в DSD (до 24,5 МГц) на лету.

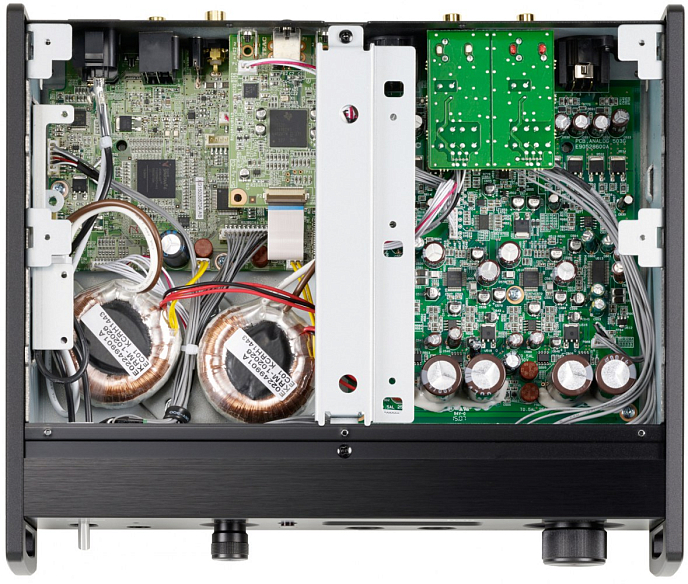

Балансная схемотехника модели соответствует принципу «двойного моно». Каждый канал получает питание от отдельного тороидального трансформатора, а цифровой изолятор защищает аналоговые цепи от проникновения шумов, генерируемых цифровыми источниками сигнала и прочими контурами. В аналоговой секции установлены четыре буферных дискретных сильноточных усилительных каскада (технология TEAC-HCLD), гарантирующих широкий динамический диапазон. Два из них используются для балансного выхода, а остальные два — для RCA-выхода. Модель имеет высокоточный пошаговый регулятор громкости TEAC-QVCS, изменяющий напряжение на линейном выходе, а также участвующий в настройке уровня громкости встроенного HCLD-усилителя для наушников. Для наушников имеются два 6,3 мм гнезда и 4,4 мм 5-контактный балансный разъем Pentaconn. При симметричном подключении используется активное заземление, подавляющее шумы, создаваемые блоком питания.
Модель TEAC UD-505 оснащена Bluetooth-модулем, поддерживающим кодеки LDAC и aptX HD, позволяющие получить звучание, близкое по качеству к Hi-Res-форматам.

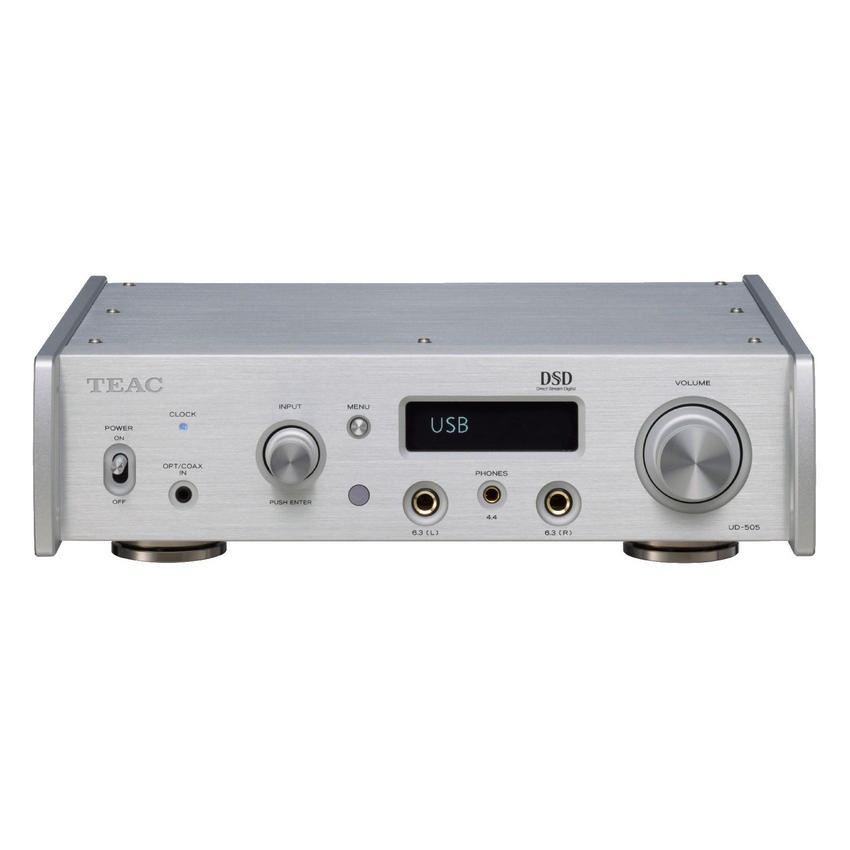

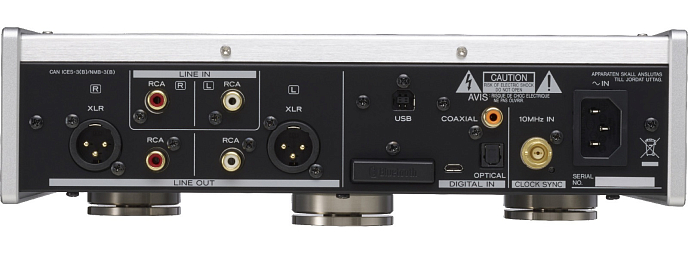

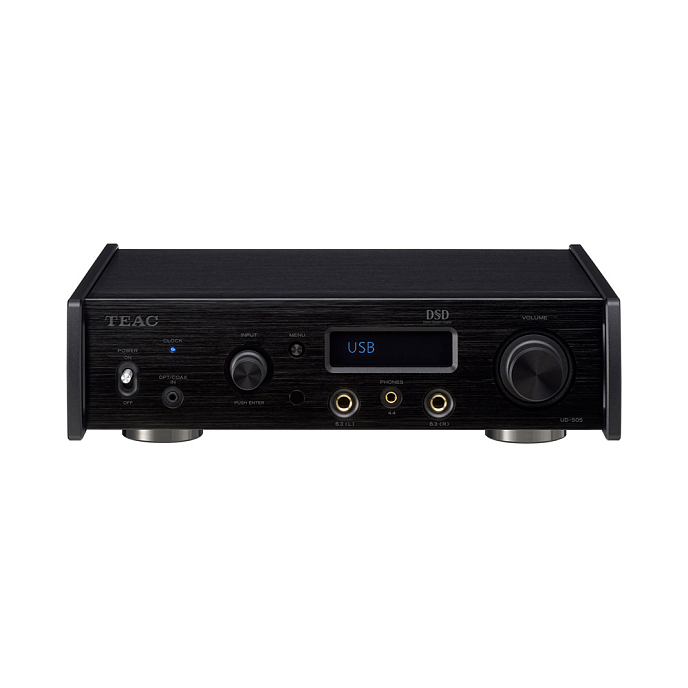

Алюминиевый корпус ЦАПа отличается приятным функциональным дизайном. Толстые боковины имеют миниатюрные ручки, как в рэковой аппаратуре, а три опорные ножки оснащаются шипами-конусами и подпятниками для виброразвязки с установочной поверхностью. На фасаде помимо трех гнезд для наушников находится совмещенный 3,5 мм оптический/коаксиальный вход. На тыльной стороне имеются балансный и небалансный выходы, аналоговый вход RCA, а также коаксиальный и оптический входы, BNC для внешнего клока и USB-порт для подключения к компьютеру, в котором реализована технология "Bulk Pet". Такая технология имеет четыре режима и гарантирует более стабильную и равномерную передачу данных между компьютером и TEAC UD-505 по сравнению с обычным асинхронным способом, что особенно актуально при трансляции Hi-Res-аудио. В итоге нагрузка на оба устройства выравнивается, что положительно отражается на качестве звучания.
Особенности:
- балансная топология схем - двойное моно;
- по одному чипу VERITA AK4497 на канал;
- поддержка форматов: PCM (до 32 бит/768 кГц) и DSD (до 22,5 МГц);
- USB;
- Bluetooth с поддержкой LDAC и aptX HD;
- апсемплер;
- пять цифровых фильтров для PCM;
- 2 фильтра для DSD;
- возможность подключения внешнего клока;
- 4 буферных усилительных каскада HCLD;
- усилитель для наушников с тремя выходами, включая 4,4 мм балансный разъем Pentaconn;
- антирезонансные ножки.
Характеристики:
- частотный диапазон: 10 - 80 кГц;
- отношение сигнал/шум: 110 дБ;
- bluetooth: версия 4.2 кодеки aptx-HD / LDAC;
- входы: линейный; коаксиальный; оптический; USB;
- выходы: линейный RCA; линейный XLR;
- выходы для подключения наушников: 2 x 6.3 мм; 1 x 4.4 мм;
- выход BNC: позолоченный BNC для подключения клока;
- размеры: 290 x 85 x 249;
- вес: 4.2 кг.
Характеристики усилителя для наушников:
- 2 x 700 мВт при нагрузке 32 Ом (балансное подключение);
- 2 x 500 мВт при нагрузке 32 Ом (не балансное подключение);
Комплектация:
- цап UD-505;

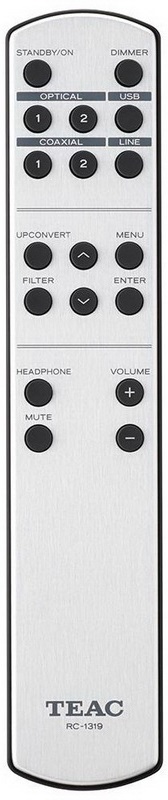

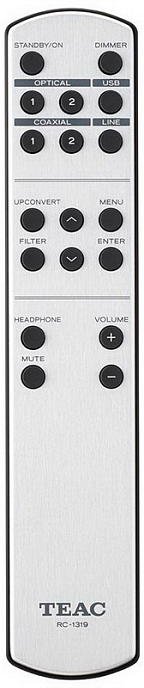

- пульт ду;
- кабель питания;
- документация.
