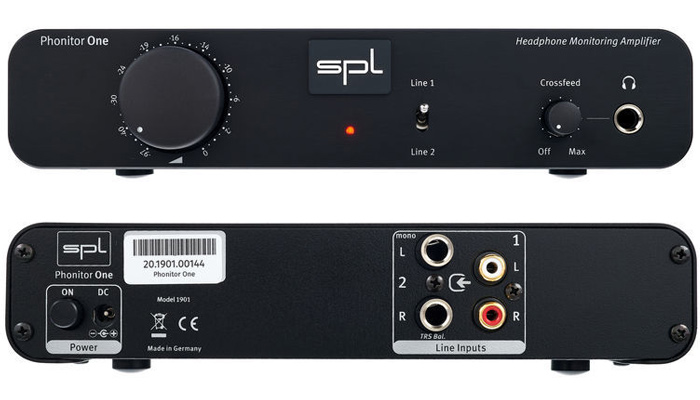

Схема предусилителя
Два операционных усилителя Burr-Brown OPA 2134 обеспечивают предварительное усиление. Они специально разработаны для аудиофильских схемотехнических решений и отличаются чрезвычайно низким уровнем шума и минимальными искажениями 0,00008%. Благодаря использованию полноценного FET каскада, OPA 2134 достигает скорости нарастания 20 В/мкс, что делает его высокоскоростным операционным усилителем. Это положительно сказывается на субъективном качестве воспроизведения. Кроме того, дополнительные пленочные конденсаторы с низкой емкостью устанавливаются в звуковой тракт в режиме обходной схемы основных парных электролитических конденсаторов, что обеспечивает более точную передачу высокочастотных компонентов звукового сигнала. В качестве парных конденсаторов используется превосходная золотая серия электролитических конденсаторов Panasonic «Electric Double Layer».
Оконечное усиление
Выходной каскад усилителя для наушников выполнен в виде двухтактного усилителя в режиме класса AB. Транзисторы выходного каскада термически связаны между собой и поэтому работают в точности согласованно, что способствует постоянному и стабильному звуковому образу. Блок питания имеет буферную схему для низкоомной нагрузки, что обеспечивает значительный запас тока даже при использовании наушников с низким электрическим сопротивлением.

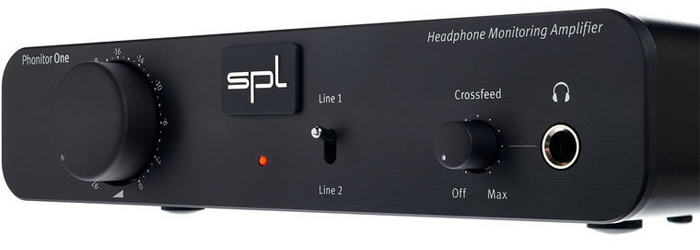

Технология Phonitor Matrix
Революционная технология Phonitor Matrix - микширование в наушниках полностью соответствует стерео звучанию вашей акустической системы. Phonitor Matrix имеет три основных параметра: Crossfeed, Speaker Angle и Center Level. В Phonitor One уровень центрального канала всегда предустановлен на -1 дБ, а углы динамиков на +/-30°. Это наиболее часто используемые значения. Функция Crossfeed определяет перекрестное проникновение каналов, так называемую интерауральную разность уровней. Интенсивность функции Crossfeed регулируется пользователем. Когда регулятор Crossfeed находится в положении OFF, функция Phonitor Matrix выключена – она полностью удаляется из аудио тракта посредством реле (в цепи гистерезиса).
Два линейных входа

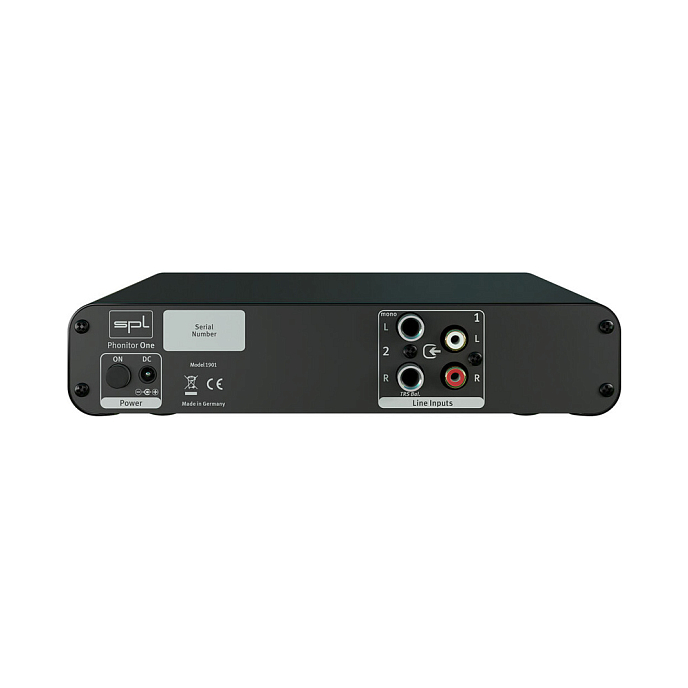

К Phonitor One можно подключить два аналоговых стерео источника. Источники, такие как DA-конвертор, CD-проигрыватель, микшер, синтезатор или аналоговый магнитофон / кассетная дека, могут быть подключены к аналоговым линейным входам либо симметричным (гнезда TRS), либо несимметричным (RCA).
Источник питания
Хороший звук всегда начинается с блока питания. Здесь вы закладываете основу для производительности всего устройства. Хотя SPL поставляет в комплекте внешний блок питания «только» на 12 В, вторичный источник питания внутри устройства формирует полноценное двуполярное питание аналоговой цепи с напряжением +/- 17 В, с помощью которого достигается профессиональный уровень перегрузочной способности звукового тракта вплоть до +22,5 дБ! Тщательно продуманная схема автоматической стабилизации рабочего напряжения с низкой просадкой обеспечивает большую силу тока и работает корректно даже при достижении максимальных значений исходного питающего напряжения.
Особенности:
- компоненты аудиофильского качества;
- Burr-Brown OPA2134 SoundPlus в схеме предусиления;
- низкий уровень шума и минимальные искажения 0,00008%;
- выходные конденсаторы Panasonic Electric Double Layer;
- двуполярный источник питания;
- функция Crossfeed;
- выходная мощность: 47 Oм: 2 x 400 мВт , 250 Oм: 2 x 330 мВт , 600 Oм: 2 x 190 мВт;
Комплектация:
- усилитель для наушников;
- блок питания;
- документация.
