Мы с гордостью представляет совершенно новую серию аналоговых межблочных кабелей от лабораторий компании QED по случаю сорокалетия на рынке Великобритании в сфере разработок аудио кабелей. Кабель разрабатывался с приоритетом низкой ёмкости, так как этот фактор был определён QED как лидирующий в высококачественном воспроизведении звука и способствующий плотному звуку, который сохраняет ритм оригинального произведения. Также были предприняты дальнейшие уникальные шаги для устранения малых нарушений синхронизации в кабеле. Наша новая геометрия с дополнительными проводниками используется во всей серии и применяет два проводника различных диаметров для передачи однополярного аудио сигнала. Это обеспечивает высокочастотным аудио сигналам альтернативный канал, которые в ином случае передавались бы с задержкой по одному аудио каналу. Другая инновация во всей серии – это специально пропитанная оболочка из ПВХ, содержащая 10% феррита цинка и марганца. Она поглощает шумовые сигналы очень высоких частот и компоненты аудио сигналов, которые, как считается, оказывают негативное воздействие на микрораспределение времени аудио сигнала. Низкомодульные диэлектрики, такие как вспененный полиэтилен или тефлон, применяются во всей серии в целях сокращения объёма потерь аудио сигнала из-за ёмкости кабеля; все эти меры применяются по согласованию с ведущими специалистами отрасли. Нам удалось измерить воздействие этих усовершенствований с помощью специального оборудования.
Кроме того, новая конструкция RCA разъема не увеличивает низкочастотную вибрацию и сигнал передается с низким уровнем помех. Новый штекер QED Analoc™ в своем дизайне имеет схему низких вихревых токов, при которой небольшие проводники из чистой меди используются вместо обычных латунных проводников большого объёма для обычных штекеров высокого качества. Это сокращает или устраняет тенденцию изменения магнитного поля в проводнике для стимуляции вихревых токов, что может негативно сказаться на микрораспределении времени аудио сигнала. В сочетании с полым центральным стержнем, который разработан для борьбы с поверхностным эффектом, как и наши акустические кабели X-Tube, новый штекер QED Analoc ™ гарантирует высококачественное воспроизведение звука с начала и до конца.
Штекеры RCA традиционно высокого качества (разработанные в 1940-е и все еще используемые в настоящее время для бытовых несимметричных аудио соединений) изготовлены из твёрдой латуни. Латунь – это относительно недорогой легко обрабатываемый материал, пригодный для использования в узкоспециализированном дизайне, стремящемся улучшить основную реализацию оригинального RCA разъёма. К сожалению, существует несколько проблем из-за применения латуни в контактной группе, первая связана с его низкой проводимостью по сравнению с чистой медью. Штекеры из чистой меди были бы чересчур дорогими, поэтому не используются, однако, это было бы экономически обоснованно, если бы проводники из чистой меди использовались только на центральном штекере и маленькой площади контакта, необходимой для обратной шайбы. Новые штекеры Analoc™ фирмы QED используют преимущества этой идеи и обеспечивают соединение проводников из чистой меди, не используя крупный латунный корпус. Центральный штекер изготовлен в виде полой трубки из чистой меди, а замыкание через землю сокращено до двух в отличие от обычных шести концов. Данная технология имеет двойной эффект: обеспечивает канал низкого сопротивления для миниатюрных сигнальных токов, текущих в несимметричных соединениях уровня сигнала на линии, и исключает возможность формирования больших объёмов вихревых токов корпуса штекера, что в ином случае формировало бы часть обратного канала для сигнала. Вихревые токи – это вращающиеся круговые токи, которые образуются в любом проводнике при воздействии магнитного поля, как например, при приложении сигнала антенного тока. Вихревые токи в проводнике заданного удельного сопротивления приводят к неизбежному рассеиванию энергии, эти потери энергии пропорциональны квадрату диаметра проводника – таким образом, чем он меньше, тем меньше воздействие вихревых токов на чувствительный аудио сигнал. Если прибавить к этому то, что из-за собственной индуктивности вихревые токи сохраняются некоторое время после удаления поля и всегда создают поле сопротивления создавшему их полю, можно отметить, что устранение этого явления может привести к улучшению передачи аудио сигнала – особенно при малых эффектах синхронизации. Вихревые токи увеличивают поверхностный эффект, при котором увеличивается интенсивность потока по направлению к внешней стороне проводника по мере увеличения частоты. Сделав центральный штекер полым, мы также сократили вихревые токи в этом секторе и таким образом уменьшили поверхностный эффект и собственную индуктивность схожим образом, как и в акустических кабелях в виде Х-образной трубки. Так как уменьшилась контактная площадь внешнего основного кольца, стало необходимо обеспечить очень прочное соединение, так что все штекеры Analoc™ имеют встроенное цанговое, запорное устройство, при плотной затяжке лепестков увеличивается зажимное усилие, что способствует идеальному шумоподавлению и надёжному соединению на протяжении всего срока эксплуатации. Контактная группа из чистой меди, представленная в аналоговой серии разъемов, позолочена на нулевом уровне, штекер в серии Signature покрыт родием. Это покрытие обеспечивает низкое контактное сопротивление на протяжении всего срока эксплуатации продукции, благодаря устойчивости и низкой химической активности данных металлов. Несмотря на то, что медь на втором месте по электрической проводимости (после серебра), она вступает в реакцию с кислородом и со временем может окисляться, что приводит к повышению контактного сопротивления и следовательно, к искажению исходного сигнала. Родий имеет преимущественные характеристики как металл для покрытия, благодаря его исключительной твёрдости. Аналоговый кабель QED так же выпускается на катушках по 50м. в серии межблочных кабелей Audio 40, его можно приобрести отдельно для специализированных проектов прокладки кабелей.
Криогенная обработка
Считается, что улучшение физических свойств меди после криогенной обработки происходит в результате устранения дислокаций и трещин в микроструктуре материала. Было установлено, что трубы и другие духовые инструменты производят лучший звук после глубокой криогенной обработки, которая также используется для струн гитар и пианино. Спорным остается вопросом, можно ли с её помощью улучшить качество звукопередачи кабеля, однако наши субъективные тесты показали, что кабели после криогенной обработки имеют преимущества по сравнению с необработанными кабелями.

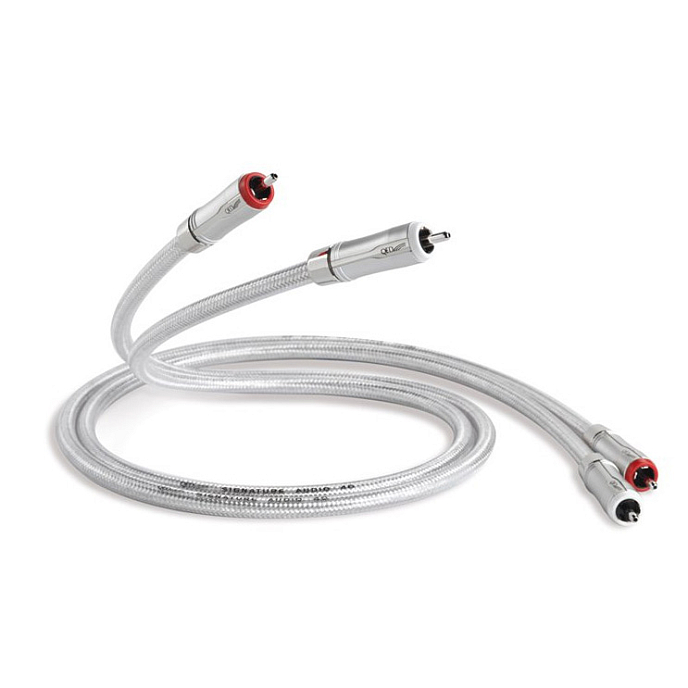

Характеристики межблочного кабеля QED Signature Audio 40 1m:
- Тип:Аудио 2xRCA x 2xRCA межблочный кабель
- Сечение проводника (мм²):4x0.25
- Удельная емкость (пФ/м):63
- Удельная индуктивность (мкГ/м):0.37
- Тангенс угла потерь (10KГц) :0.0011
- Удельное сопротивление (Ом/м):0.072
- Материал проводника:Посеребрнная, многожильная, бескислородная медь криогенной обработки и высокой очистки 99,999% OFC
- Материал экрана:Алюминизированная майларовая пленка плюс посеребрнная, многожильная, бескислородная медь криогеннойобработки и высокой очистки 99.999% OFC. Степень экранирования - 100%
- Материал диэлектрика:Полиэтилен низкой плотности LDPE содержащий 10% феррита цинка и марганца. Диэлектрик проводников -Teflon™
- Наружный размер - диаметр (мм):8.1
- Геометрия кабеля:Сбалансированная, ассиметричная, двух парная геометрия
- Стандартные длины:0.6m, 1m, 3m
- Цвет (цвета) внешней оболочки:Жемчужно-серебристый
- Типы подходящих разъемов:RCA QED Analoc™
- Конструкция разъема:Прецизионно сконструированный разъем с интегрированным цанговым захватом и родиевым покрытием.
- Область применения:Межблочный кабель для подключения линейного сигнала 2RCA
