Оптическое волокно состоит из двух материалов: высокого показателя преломления сердечника и низкого показателя преломления оболочки. Свет, который вводится в один конец оптического волокна перемещается по нему с небольшим затуханием (потеря сигнала). Тем не менее, количество потерь сигнала зависит от цвета света, конструкции оптического волокна и используемых материалов.
Оптические волокна могут быть одномодовыми и многомодовыми. Многомодовые волокна отличаются от одномодовых диаметром сердцевины, который составляет 50 микрон в европейском стандарте. Из-за большого диаметра сердцевины по многомодовому волокну распространяется несколько мод излучения — каждая под своим углом, из-за чего импульс света испытывает дисперсионные искажения и из прямоугольного превращается в колоколоподобный. Многомодовые волокна подразделяются на ступенчатые и градиентные. В ступенчатых волокнах показатель преломления от оболочки к сердцевине изменяется скачкообразно. В градиентных волокнах это изменение происходит иначе — показатель преломления сердцевины плавно возрастает от края к центру. Это приводит к явлению рефракции в сердцевине, благодаря чему снижается влияние дисперсии на искажение оптического импульса. Профиль показателя преломления градиентного волокна может быть параболическим, треугольным, ломаным и т. д. Полимерные (пластиковые) волокна производят диаметром 50, 62.5, 120 и 980 микрон и оболочкой диаметром 490 и 1000 микрон.
QED Performance Optical Graphite – многомодовый, градиентный оптический кабель, который состоит из центрального жесткого полимерного волокна (полиметилметакрилата PMMA), который обладает высокой числовой апертурой(0,37; 0,48). Такое высокое качество волокна является экономически эффективной альтернативой кремния (кварцевое волокно). Внешний концентрический слой стекла из фторированного PMMA (фторполимер)., окружающий светопроводящую сердцевину оптического волокна, имеет меньший показатель преломления, чем сердцевина и обеспечивает явление полного внутреннего отражения на границе раздела. Внешняя оболочка сделана из поливинилхлорида (PVC)
QED Performance Optical Graphite — эталонный универсальный оптический цифровой межблочный соединитель. Идеален для использования в бытовой аудио аппаратуре, где передаётся цифровой аудио поток между такими компонентами как: компьютерные звуковые карты, CD-, DVD-плееры и AV-ресиверы и Цифро-аналоговые преобразователи (DAC)
Особенности оптического кабеля QED Performance Optical Graphite Toslink - mini Toslink 1m:
- Высокие числовые апертуры (0,37, 0,48)
- Высокая прочность волокна
- Низкая статическая усталость
- Низкие потери на сгибах
- Изготовлено по ISO 9001
- Низкая цена (по сравнению с кремнием / кварцевые волокна)
- Низкие потери в области контакта оптоволокна и разъема (pistoning эффект)
- Выпускается длиной 1м, 1,5м, 2м, 3м, 5м
Характеристики оптического кабеля QED Performance Optical Graphite Toslink - mini Toslink 1m:
- Тип:Высокоскоростной Оптический Fiber Optic Toslink-mini Toslink кабель
- Защитный материал:Фторопластовый полимер высокой плотности
- Оболочка:Поливинилхлорид
- Диаметр сердцевины (мм):0.12
- Материал сердцевины:Полиметилметакрилата PMMA
- Скорость передачи данных :250 Мб/с
- Наружный размер - диаметр (мм):6.1
- Стандартные длины:1m, 1,5m, 2m, 3m, 5m
- Цвет (цвета) внешней оболочки:Графитовый

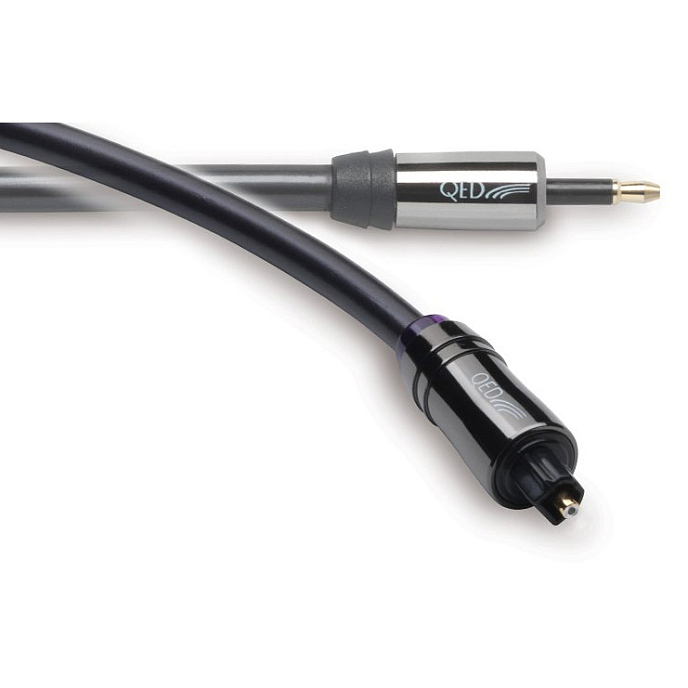

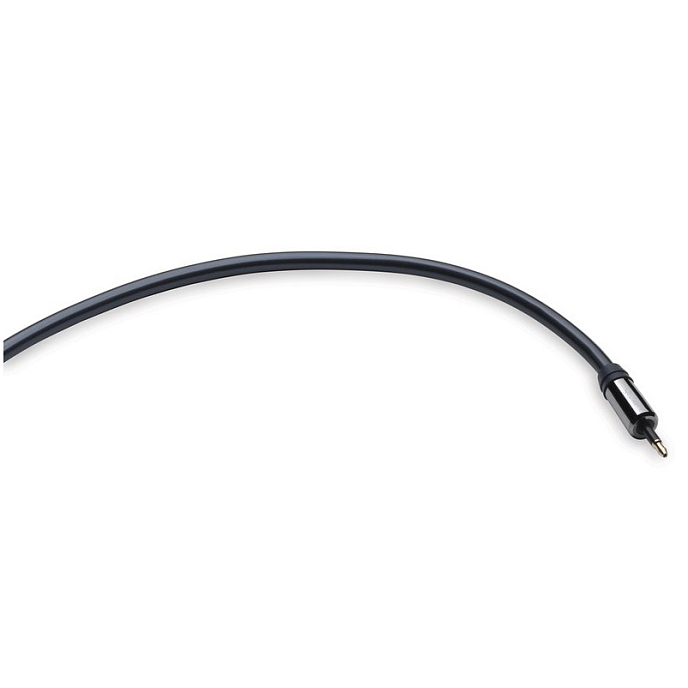

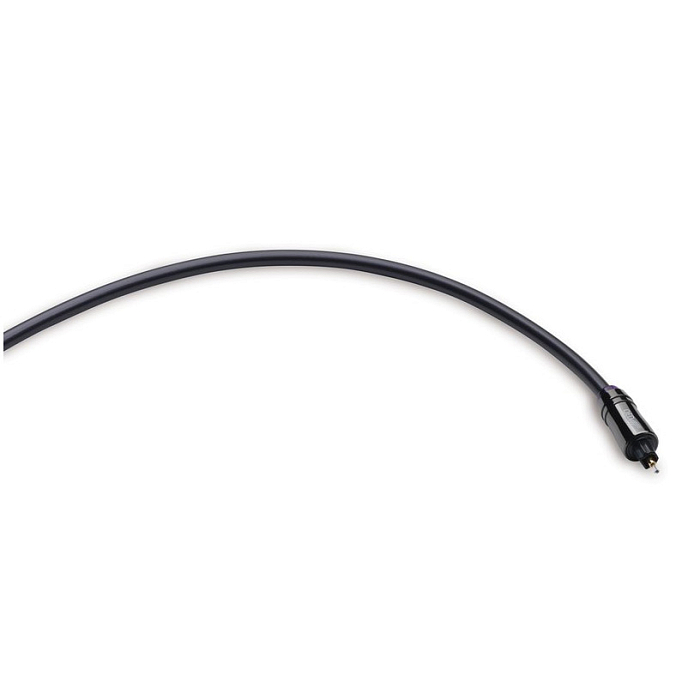

- Конструкция разъема:Прецизионно сконструированный разъем, Toslink и mini Toslink
- Область применения:Межблочный кабель для подключения аудио/видео оборудования
