Высокая точность
Matrix Audio с гордостью представляет источник тактовых импульсов для стримеров, ЦАПов и CD-плееров, поддерживающих синхронизацию по заданному тайм-коду. Обладая выдающимися характеристиками, он вдохнет новую жизнь в вашу аудиосистему и откроет перед вами новый мир высококачественного звука.
Высокоточный модуль OCXO в основе

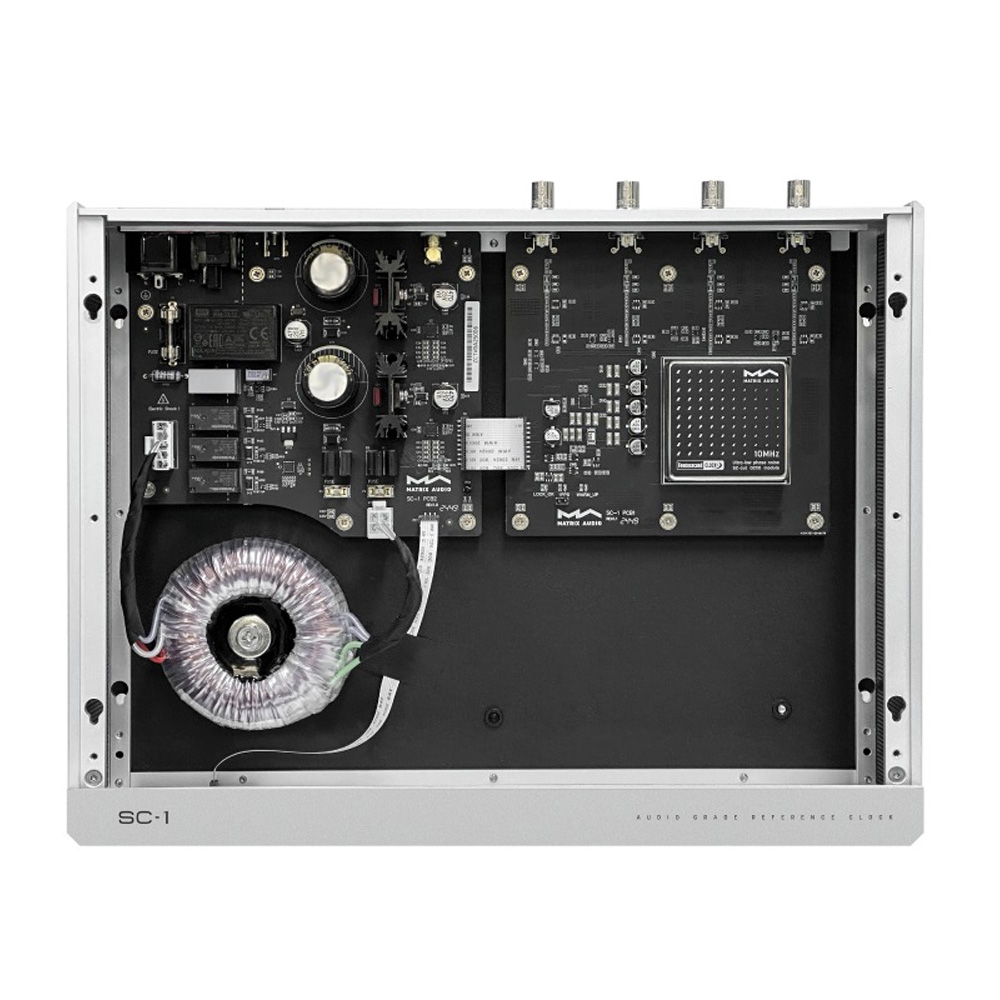

Основу конструкции SC-1 составляет фирменный модуль термостатированного кварцевого генератора OCXO (Oven-Controlled Crystal Oscillator) с кварцевым резонатором SC-среза. Эта технология предполагает очень сложный процесс резки, который позволяет создать модуль синхронизации с отличными характеристиками фазового шума и защиты от старения. Благодаря точному контролю температуры в камере печи кристалл работает в высокостабильном окружении, сводя до минимума влияние колебаний температуры внешней среды на фазовый шум и джиттер.

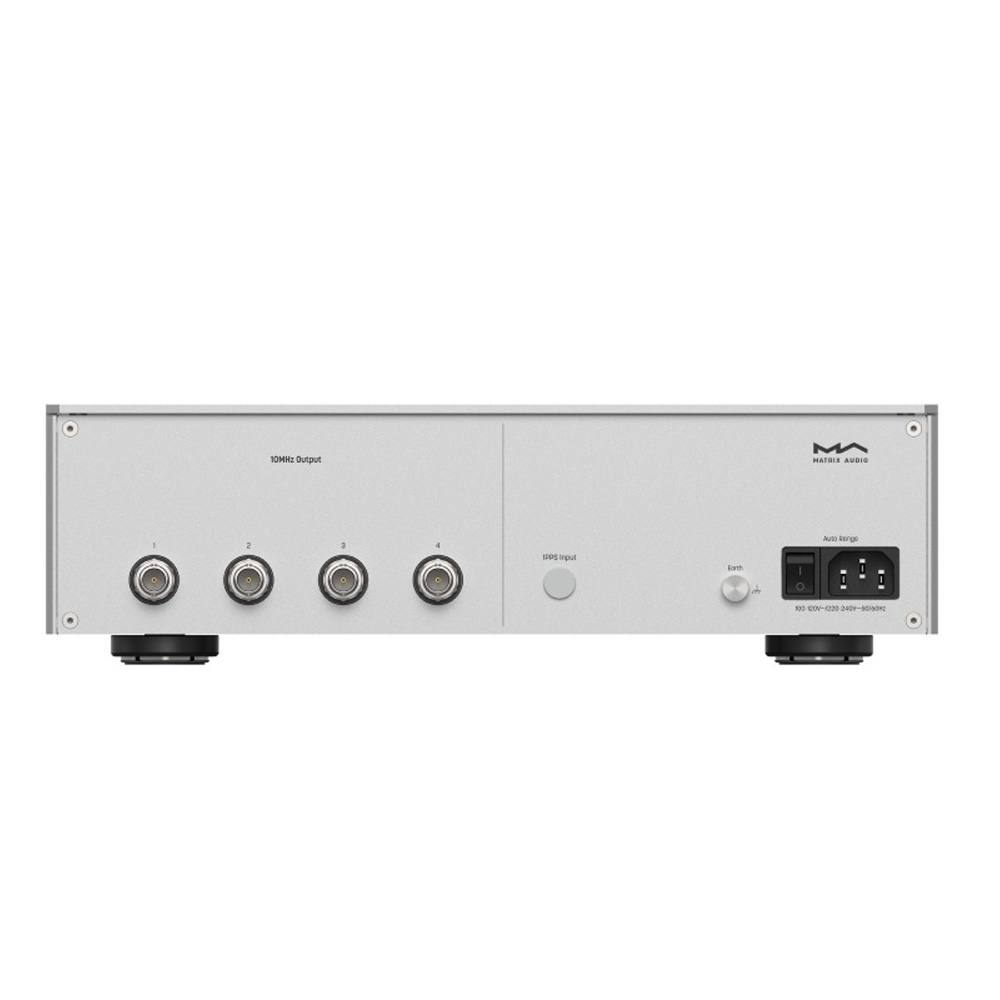

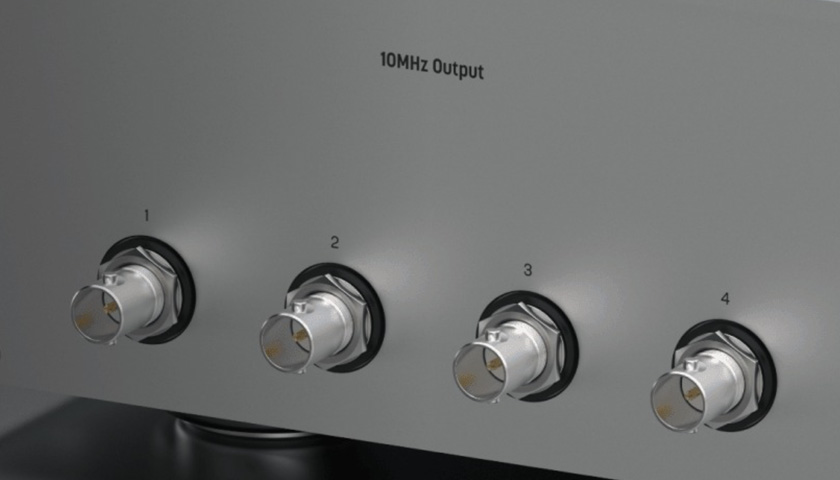

Четыре независимых буфера. Выходы тактового сигнала

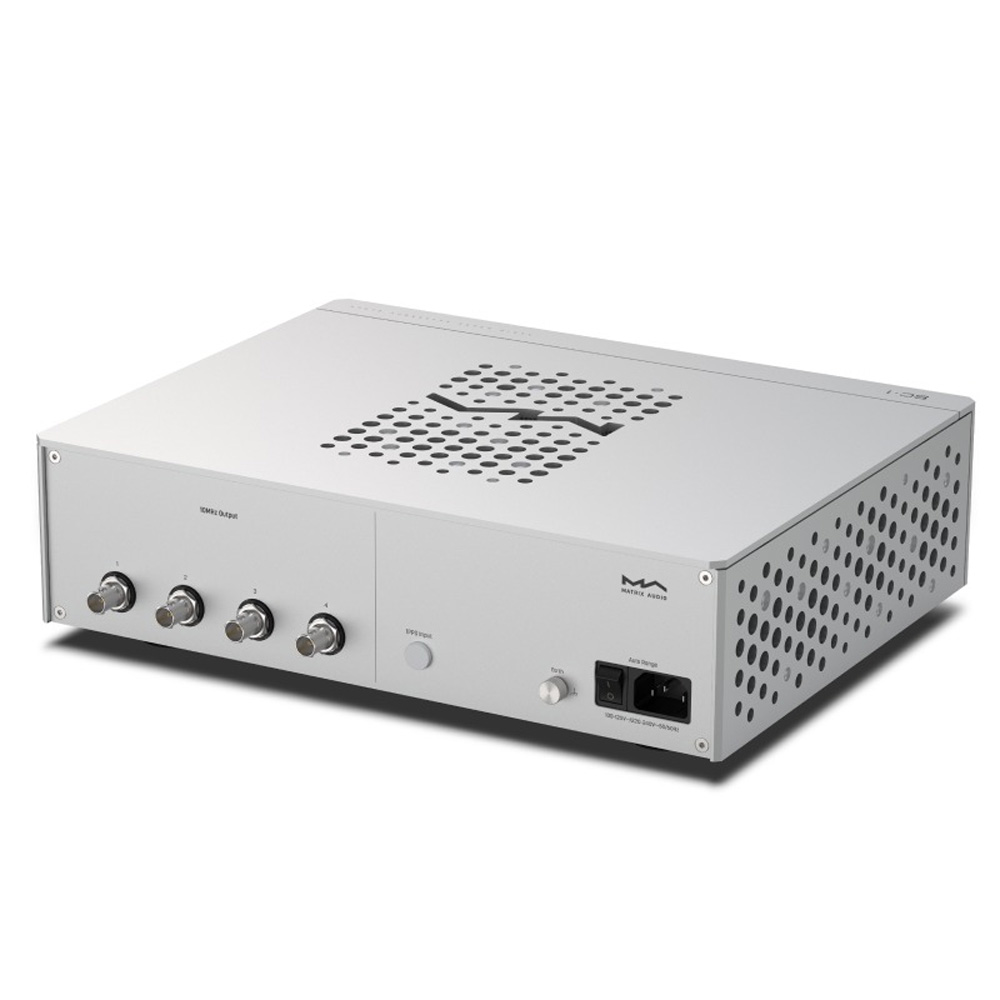

SC-1 имеет четыре независимых буферизованных выхода, тактовый сигнал для которых формируется одним и тем же генератором. Каждый из выходов оснащен собственным буфером, что обеспечивает не только стабильный выходной импеданс, но высокую нагрузочную способность. Независимо от того сколько выходов используется — один или несколько одновременно, — устройство обеспечивает высокую точность и стабильность импульсов, что позволяет покрывать широкий спектр потребностей.
-118 дБc. Сверхнизкий фазовый шум
Выходной шум устройства-источника синхронизации тесно связан с выходным шумом внутреннего OCXO-модуля. Однако он не полностью совпадает с выходным шумом OCXO, поскольку буферная схема на выходе привносит некоторые потери в производительность. Поэтому практичнее будет рассматривать фазовый шум на выходном порту устройства. Благодаря эффективной конструкции SC-1 демонстрирует на выходе (с учетом буфера) сверхнизкий уровень фазового шума — менее -118 дБc на частоте 1 Гц, устанавливая тем самым новый отраслевой стандарт и обеспечивая исключительно чистый и стабильный тактовый сигнал.

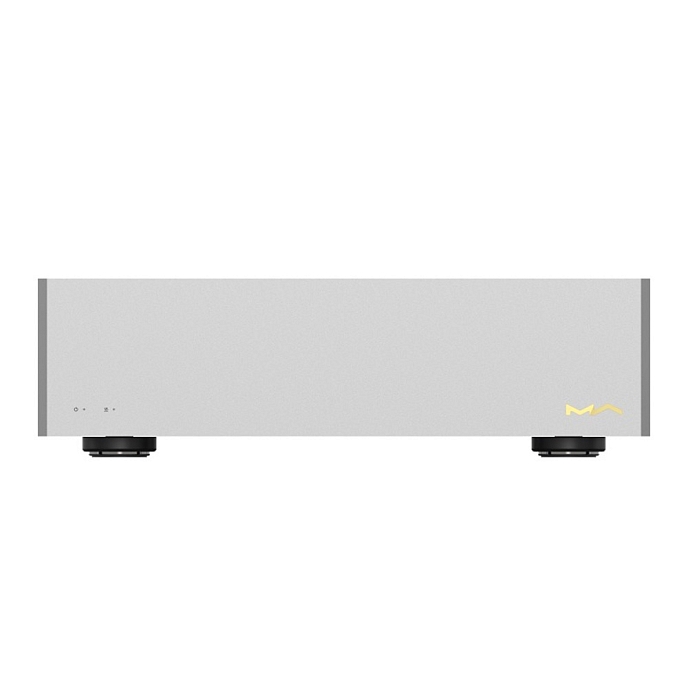

Четкая индикация состояния

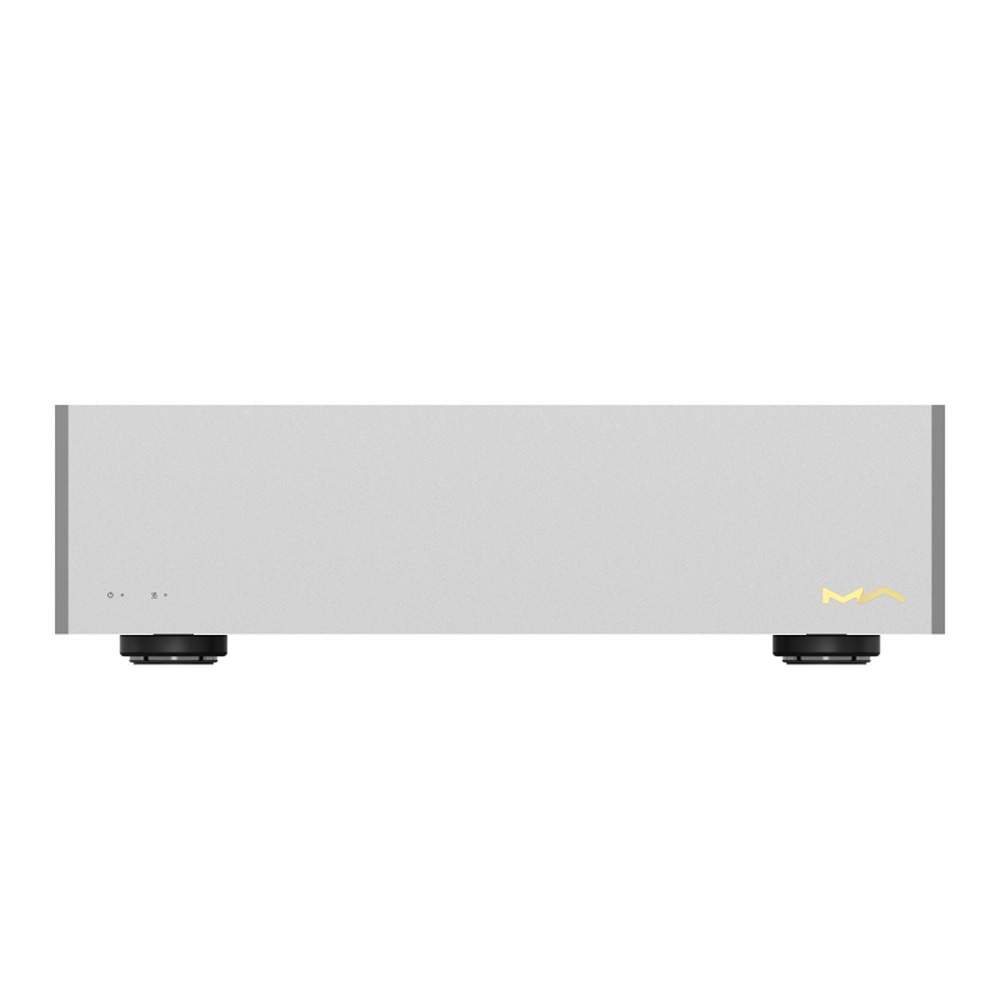

На передней панели SC-1 имеется светодиодный индикатор прогрева термостатированного генератора. Пока камера термостата разогревается, индикатор мигает, а по завершении прогрева начинает гореть ровным светом. Это позволяет мгновенно определить рабочее состояние устройства.
Выбор формы выходного сигнала
Тактовый генератор предлагает две формы волны выходного сигнала: синусоидальная и квадратная — это позволяет охватить широкий спектр применения с учетом ваших потребностей. Предпочтительнее использовать квадратную волну, поскольку она обеспечивает более надежное блокирование по сравнению с синусоидальной и более точную синхронизацию.
Стабильность рабочих характеристик

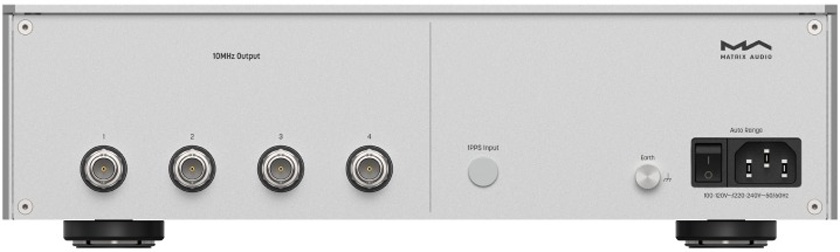

Даже точная система синхронизации, используемая в SC-1, со временем неизбежно обнаруживает небольшой дрейф или отклонения. С целью решения этой проблемы на задней панели предусмотрен специальный вход для 1PPS-сигнала (1 Pulse Per Second). При подключении к внешнему эталонному источнику, который посылает 1 импульс в секунду, устройство автоматически калибруется. Светодиодная индикация на передней панели позволяет отслеживать состояние этого процесса. Более того, мы предлагаем бесплатные услуги по калибровке, чтобы гарантировать точность вашего устройства.

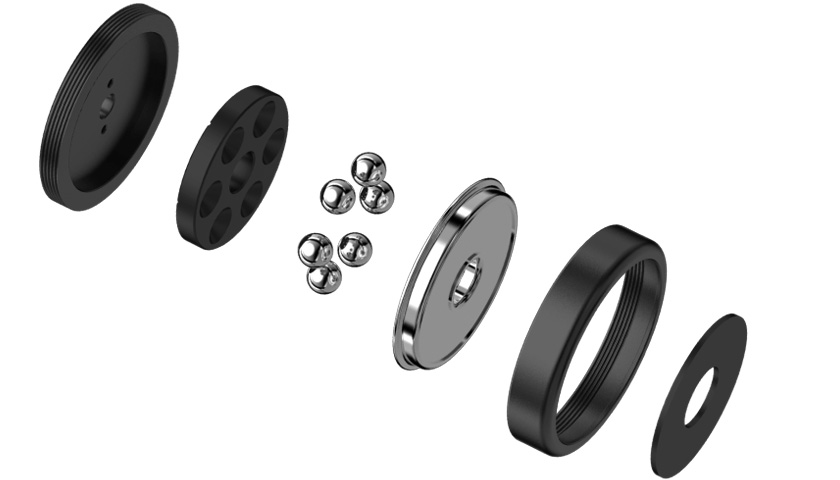

CBVB. Механизм виброизоляции
Фирменные вибропоглощающие прокладки CBVB эффективно изолируют SC-1 от внешней вибрации для устойчивой работы кварцевого генератора. Это обеспечивает чистые и стабильные сигналы синхронизации, позволяя улучшить качество звучания.

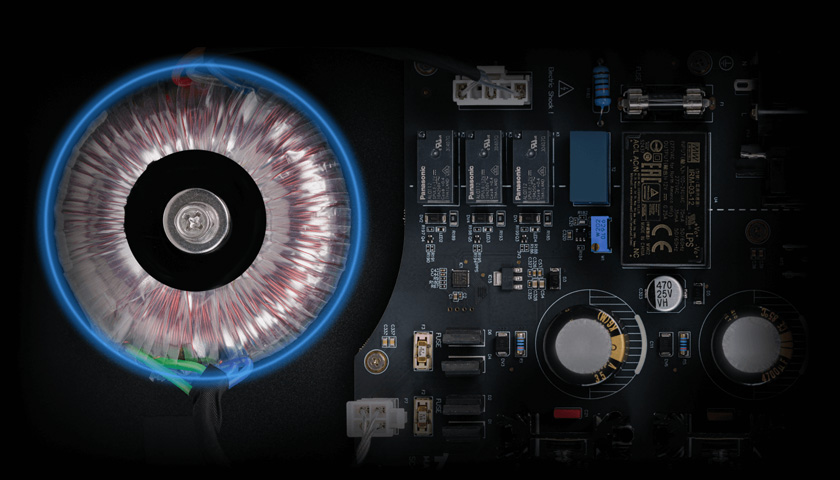

Линейный источник питания с автоматическим выбором напряжения
SC-1 оснащен усовершенствованным линейным источником питания с автоматическим определением напряжения. Эта функция обеспечивает переключение обмоток трансформатора в зависимости от напряжения на входе. Предусмотрена также функция защиты от резкого повышения и понижения напряжения, которая всегда находятся в режиме ожидания, обеспечивая безопасность работы устройства. Двойная система многоступенчатой стабилизации исключает влияние питания камеры термостата на генератор. Таким образом, тщательно продуманная конструкция обеспечивает поистине безупречное качество синхронизации.

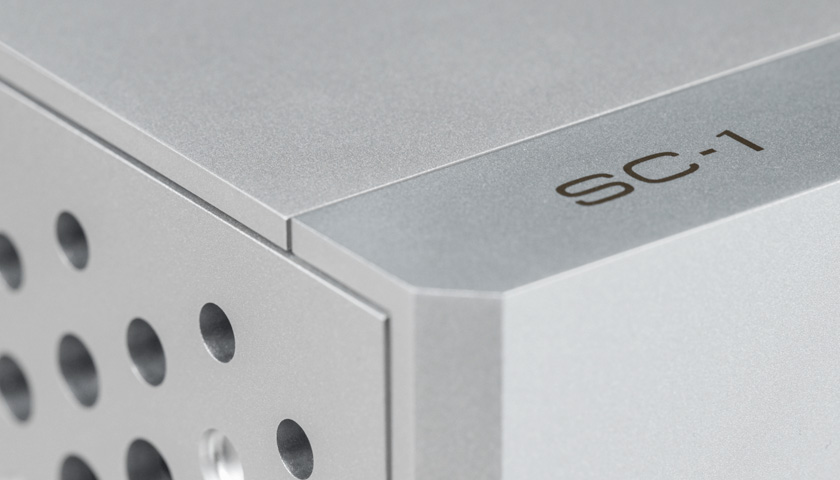

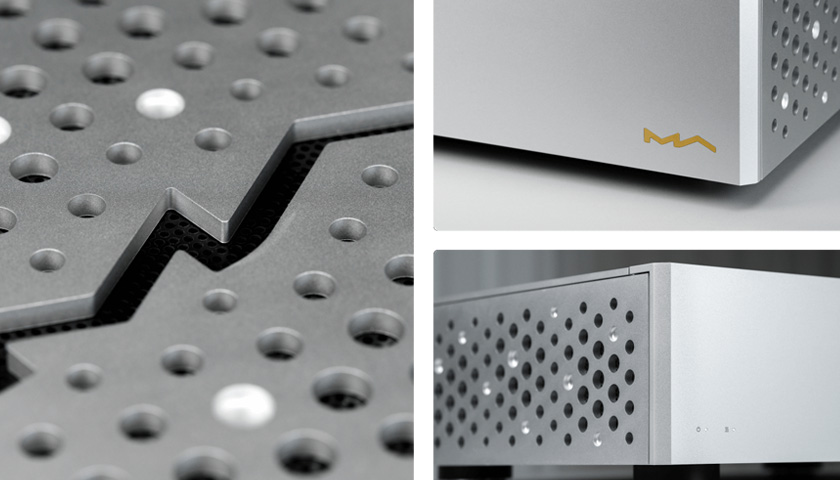

Фирменный дизайн Matrix Audio

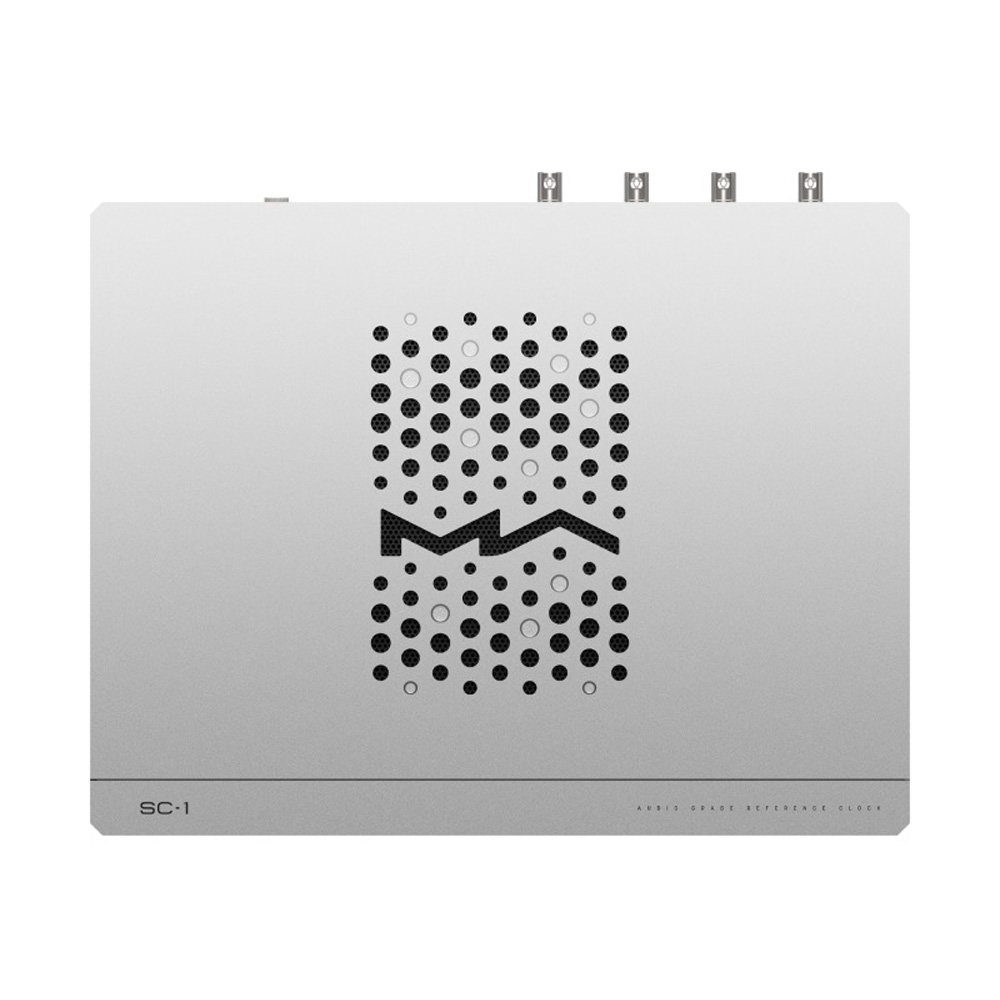

Воплощая развитие характерного для Matrix Audio языка дизайна, SC-1 каждой своей деталью подчеркивает единство общей концепции. Аккуратная перфорация и скошенные края корпуса образуют фирменный визуальный профиль, демонстрируя уникальную эстетическую философию бренда.
Комплектация:
- тактовый генератор;
- кабель питания;
- документация.
