ЦАП

Flux Lab Solid One

Код товара: 95759
нет отзывов
Снят с продажи

Описание

Отзывы (0)

Описание

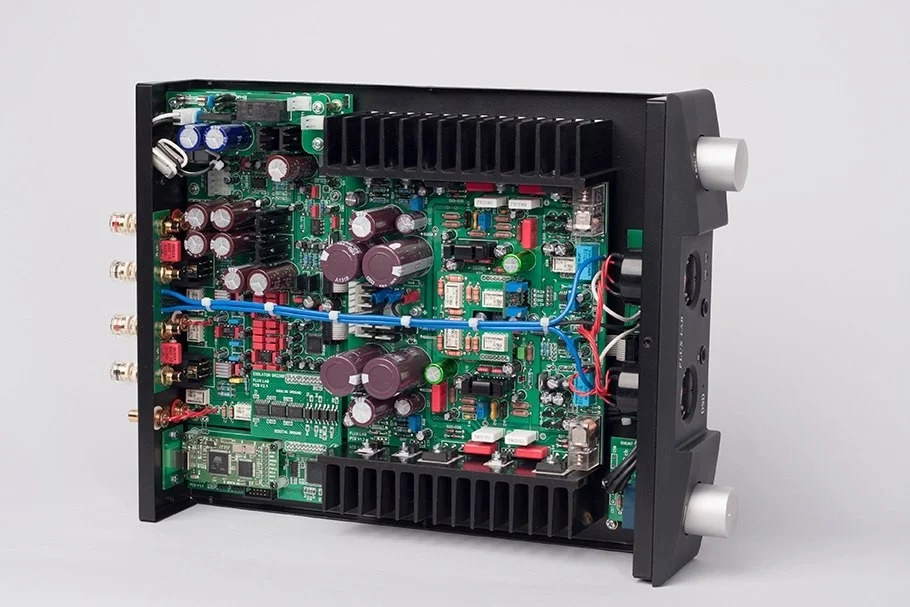

Усилительная часть разработана таким образом, чтобы без проблем управляться с «тяжелой» нагрузкой. Выходной каскад построен с применением полевых транзисторов, при этом напряжение питания составляет 60 вольт, что позволяет получить напряжение на выходе около 18 вольт (rms) или 50 вольт (пик-пик). Для обеспечения оптимального согласования с различными моделями наушников, схема усилителя оснащена переключателем усиления (gain). Также если в процессе проигрывания композиции были подключены наушники к устройству, то на время установки штекера наушников в гнездо, воспроизведение будет приостановлено на несколько секунд. Схема усилителя оснащена системой защиты от появления постоянной составляющей на выходе, что способно уберечь дорогостоящие наушники при возникновении нештатной ситуации.

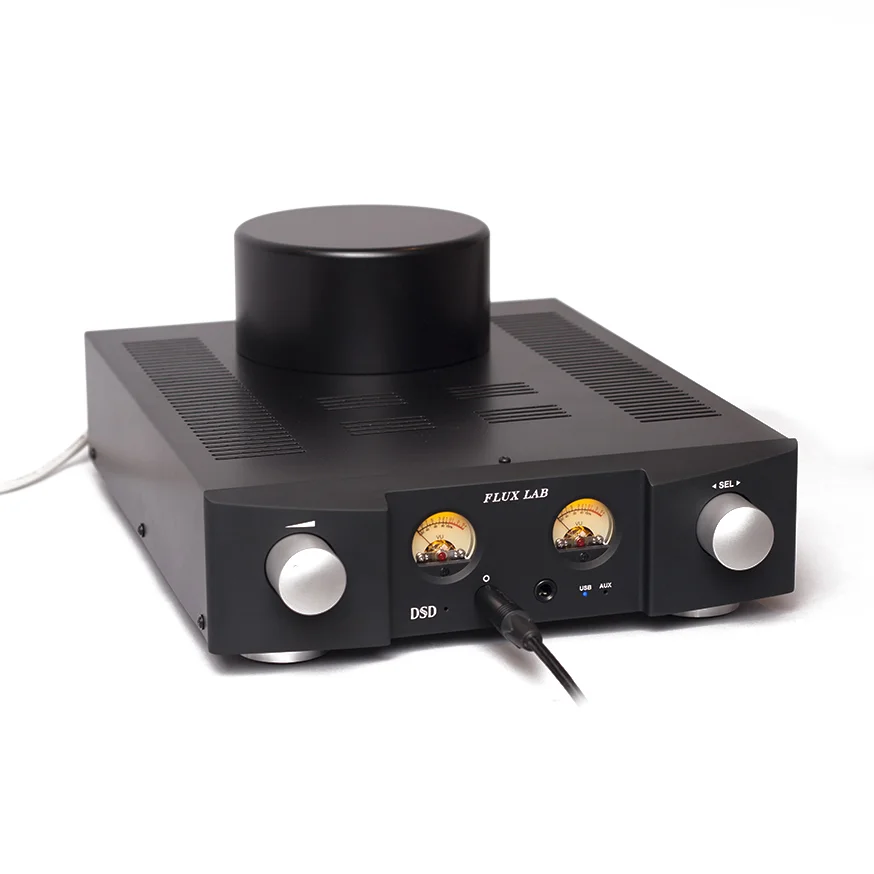

Силовой трансформатор применяется с низким полем рассеивания. Дополнительно трансформатор помещен в кожух с толщиной стенок 7мм. Такой подход позволяет практически полностью устранить негативное влияние электромагнитного поля на окружающие электронные компоненты, а также снизить низкочастотные вибрации и шум.

Цифро-аналоговая часть построена с применением преобразователя Asahi Kasei Microdevices – AK4399, который одновременно обеспечивает техничное исполнение композиций с высокой тембральной точностью и натуральностью. Это позволяет его называть одним из лучших на данный момент. Преобразователь крайне отзывчивый к повышению качества питания его аналоговой части. В схемотехнике блока питания используется крайне малошумящая схема.

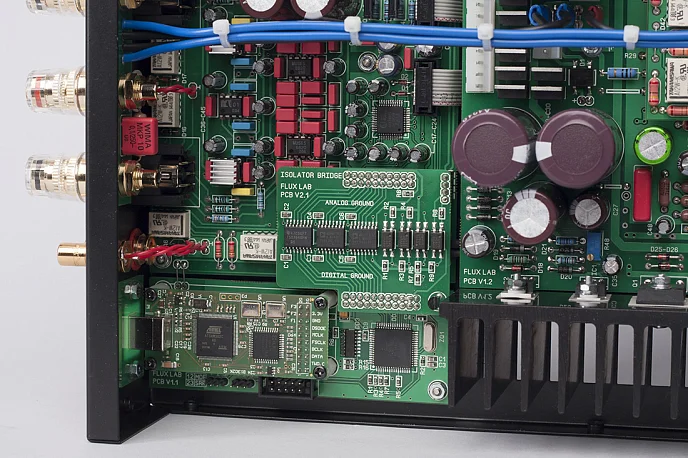

Isolator Bridge. Данный блок обеспечивает гальваническую развязку цифровых выходов аудиоинтерфейса с основной платой, на которой установлен цифро-аналоговый преобразователь. Isolator Bridge предотвращает передачу цифровых помех со стороны ПК и препятствует образованию паразитного контура («земляной» петли). Примененные решения позволяют получить максимально чистое звучание системы практически в любой ситуации.

USB аудиоинтерфейс. Производство Amanero Technologies. Его по праву можно считать одним из лучших решений на сегодня для вывода цифрового потока по USB в асинхронном режиме. Дополнительно USB разъем изолирован от шасси устройства посредством диэлектрической вставки. Это позволяет минимизировать паразитную емкостную связь между USB разъемом, который подключается к ПК, и корпусом устройства, который соединен с аналоговой «землей».

Регулятор громкости имеет огромное значение для любой высококачественной аудио аппаратуры, и зачастую применение классической схемы потенциометра, где сигнал снимается непосредственно с подвижной части (ползунка) - не позволяет получить прозрачности звучания, которая достижима при использовании регуляторов лестничного или L-типа. В данном устройстве используется регулятор громкости, включенный по L-схеме. Переменный потенциометр (японской фирмы ALPS) используется в данном случае как шунтирующий. Такой способ регулировки позволяет заметно снизить вносимые искажения в звуковой сигнал, за счет исключения контактной пары потенциометра на пути следования сигнала. При этом регулировка уровня громкости происходит плавно.

Технические характеристики

  • Сопротивление головных телефонов - 4…600Ом
  • Входное сопротивление усилителя - не менее 48кОм
  • Выходное сопротивление основного выхода - 0.15Ом
  • Выходное сопротивление выхода с низким коэффициентом демпфирования - 20Ом
  • Чувствительность усилителя - около 250мВ
  • Полоса воспроизводимых частот - 1Гц…200кГц по уровню -3/+0дБ
  • Коэффициент гармонических искажения - 0.0012% на частоте 1кГц
  • Коэффициент усиления по напряжению в режиме low gain - 13.8дБ
  • Коэффициент усиления по напряжению в режиме high gain - 20.7дБ
  • Максимальная выходная мощность на нагрузке 300Ом - 1Вт
  • Максимальная выходная мощность на нагрузке 30Ом - 7.1Вт
  • Максимальная выходная мощность на нагрузке 8Ом - 19Вт (в режиме работы акустических систем)
  • Максимальная выходная мощность на нагрузке 4Ом - 29Вт (в режиме работы акустических систем)
  • Поддерживаемая разрядность цифро-аналогового преобразователя - до 32бит включительно
  • Поддерживаемые частоты дискретизации - 44.1кГц, 48кГц, 88.2кГц, 96кГц, 176.4кГц, 192кГц
  • Поддержка DSD (Direct Stream Digital) - 2.8МГц
  • Номинальное выходное напряжение на небалансных выходах цифро-аналогового преобразователя - 2.5В
  • Номинальное выходное напряжение на балансных выходах цифро-аналогового преобразователя - 2.5В
  • Габариты (ШхВхГ) - 280мм х 151мм х 398мм
  • Масса - 8.6кг
  • Напряжение питания - 220…240В переменного тока
  • Потребляемая мощность от сети - не более 110Вт
Отзывы (0)
Характеристики

Характеристики

Бренд
Встроенный ЦАП
да
Выходная мощность, Вт

Это полезная мощность, развиваемая усилителем в нагрузочном сопротивлении. Чаще всего усилитель характеризуют максимальной мощностью, которую можно получить на выходе при условии, что искажения не превышают заданной допустимой величины. Эта мощность называется номинальной выходной мощностью усилителя.

Словарь терминов
29
Мощность, Вт
30
Сопротивление, Ом

Для наушников к телефону: не выше 32 Ом. Если есть хороший плеер или усилитель: не выше 100 Ом. Для стационарных моделей нужно согласовывать сопротивление с мощностью усилителя.

Словарь терминов
4
Микросхема ЦАП

Чип, использующийся для цифроаналогового преобразования

Словарь терминов
AK4399
Предусилитель

В аудиосистемах предусилитель используется в качестве концентратора для подключения других компонентов аудиосистемы. Предусилитель может быть как интегрированными (в интегральный усилитель, микшерные пульты или звуковые карты), так и автономным устройством.

Словарь терминов
да
Разъемы выхода
rca,
xlr

Балансный разъем, используется в профессиональном и Hi-End оборудовании для повышения устойчивости к помехам и повышения качества звучания.

Словарь терминов
Выход для наушников
6.3

Распространённый разъём диаметром 6.3 мм, для передачи аналогового аудиосигнала.

Словарь терминов
Частота дискретизации, кГц

Частота семплирования (англ. sample rate) — частота взятия отсчётов непрерывного по времени сигнала при его дискретизации

Словарь терминов
192
Разрядность ЦАП, бит
24
Поддержка DSD

Direct Stream Digital — однобитный аудиоформат, разработанный компаниями Sony и Philips. Использует кодирование плотностно-импульсной модуляцией (разновидность сигма-дельта-модуляции) и применяется для хранения записей на SACD

Словарь терминов
да
Подключение к компьютеру по USB
да
Минимальная воспроизводимая частота, Гц
1
Максимальная воспроизводимая частота, кГц

Верхняя граница воспроизводимых устройством частот. Человеческое ухо слышит стандартный частотный диапазон: 20 Гц – 20000 Гц.

Словарь терминов
200
Схемотехника
операционный
Форм-фактор
стационарный

Для использования на столе или в стойке.

Словарь терминов
Материал
алюминий
Цвет
Высота, мм
151
Глубина, мм
398
Ширина, мм
280
Вес, г
8600
Гарантия, мес
12
Срок службы, мес
24
