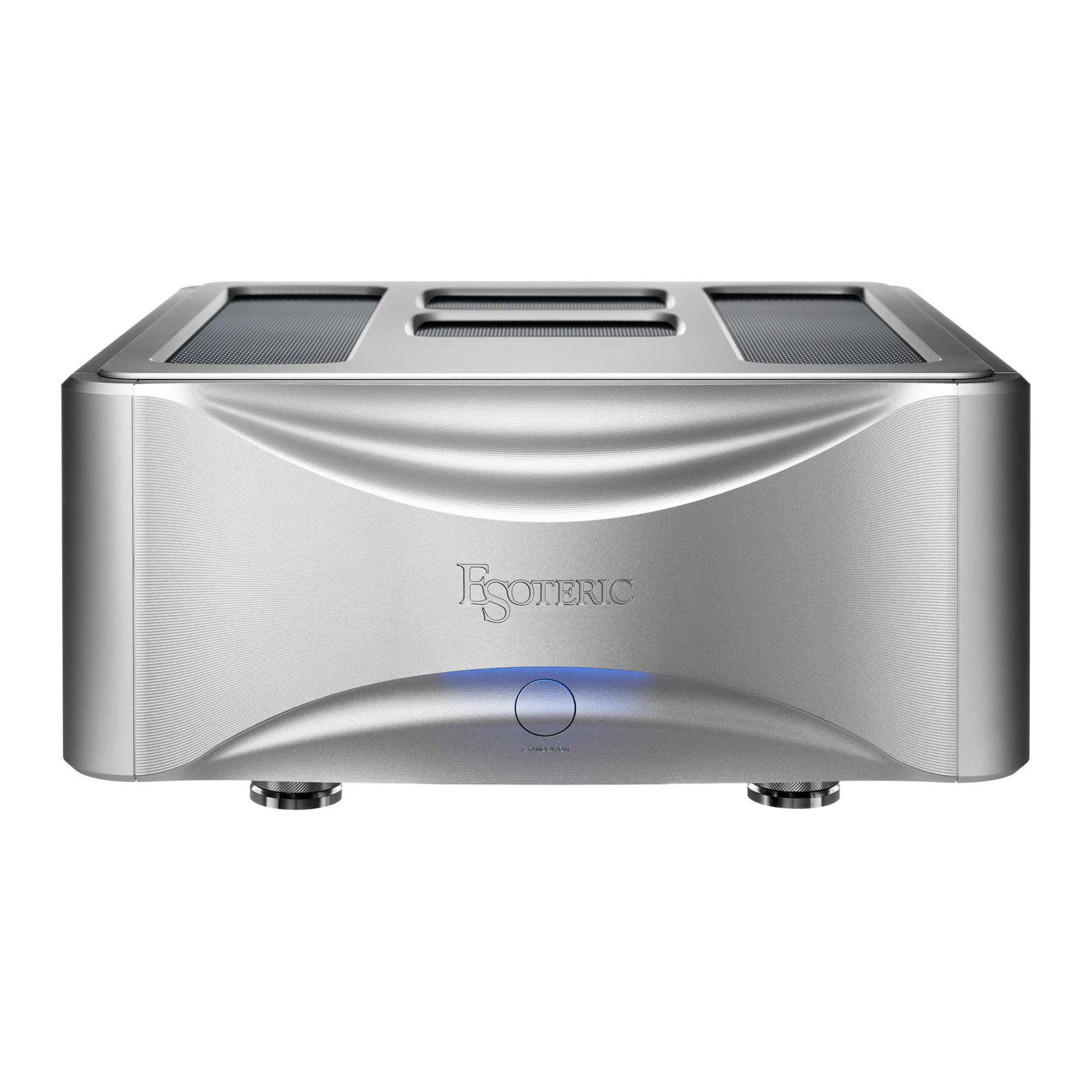

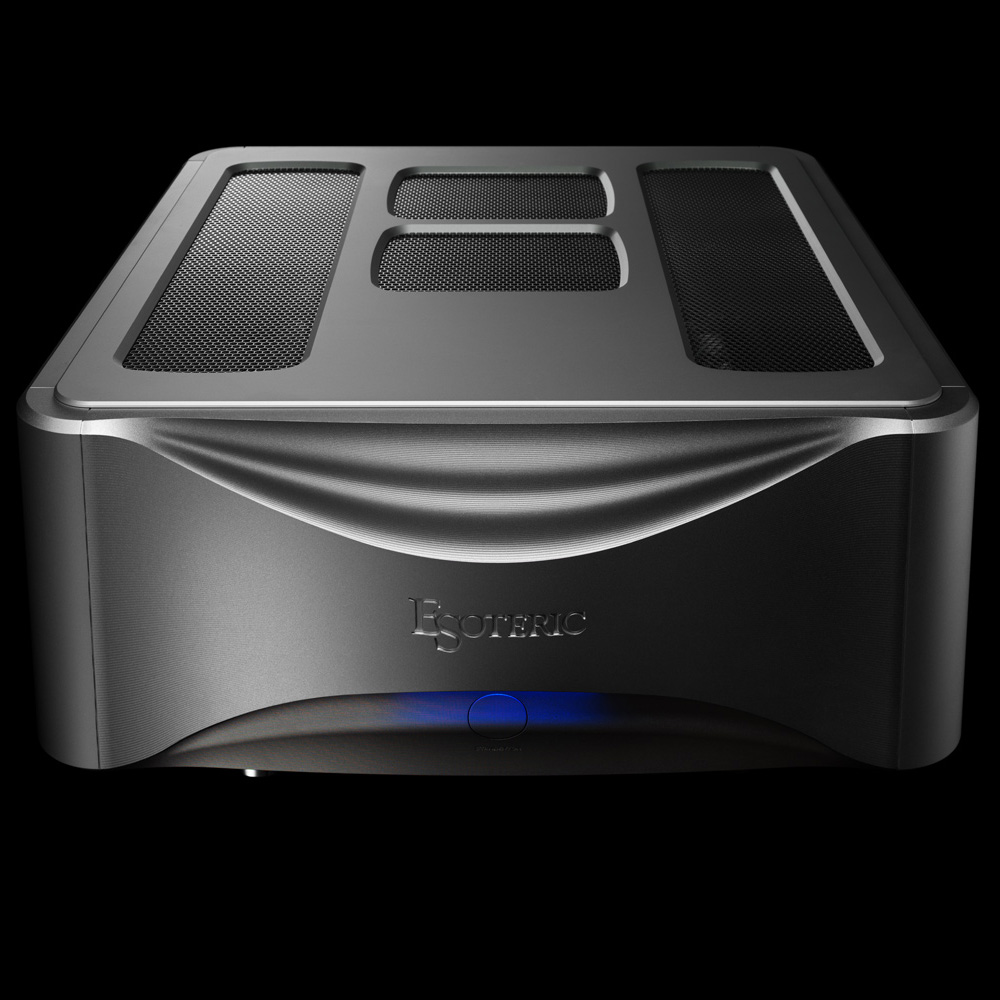

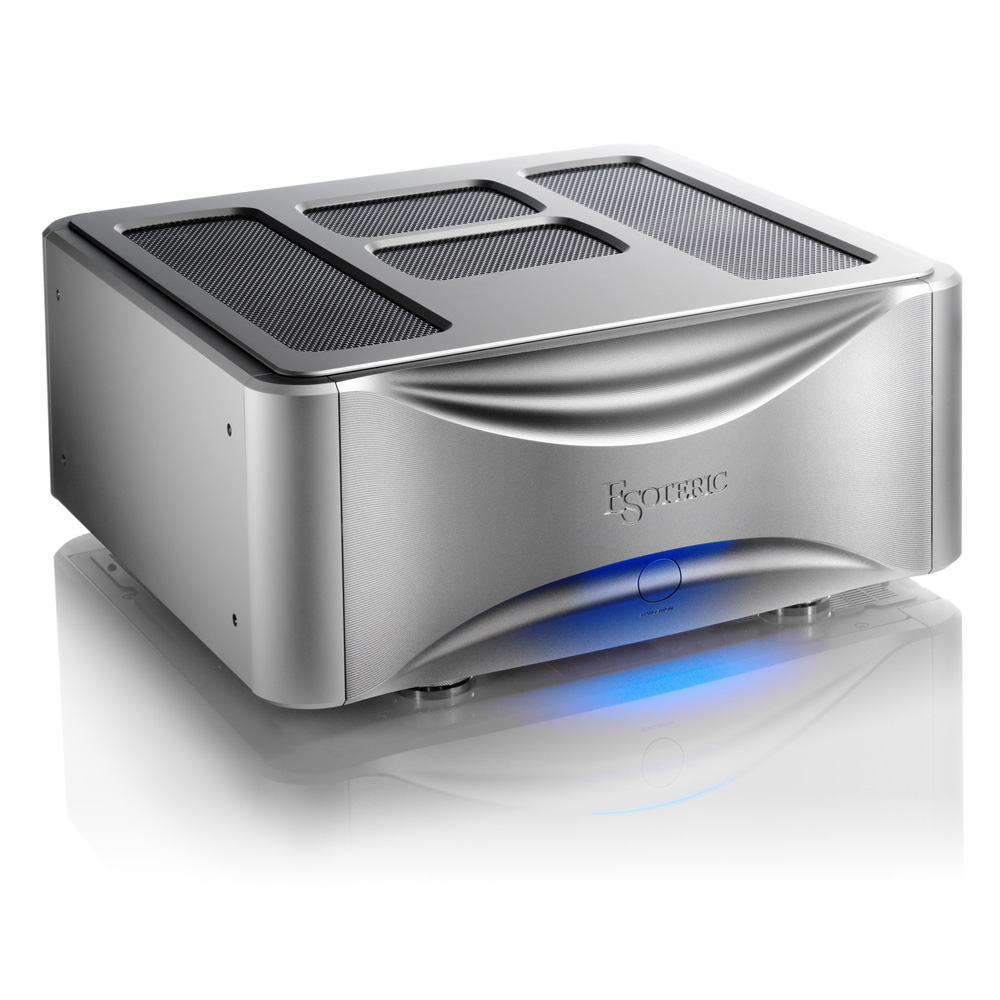

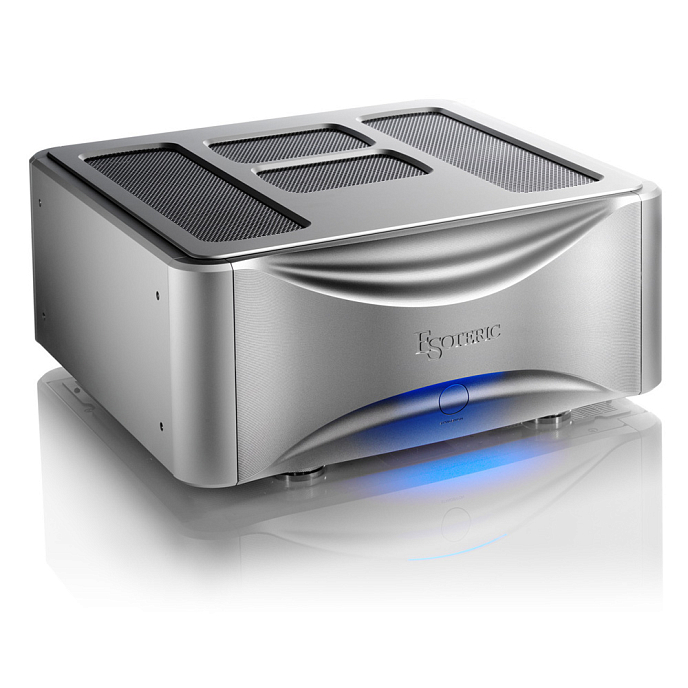

Esoteric Grandioso S1X - стерео усилитель мощности. S1X, стереофоническая модель класса А, прекрасно повторяет фирменное звучание M1X: "чувство динамики, раскрывающее всю мощь музыки" и "ощущение грандиозного масштаба". В обмен на высокую мощность 2 400 Вт/1 Ом, S1X предлагает вдвое меньший форм-фактор и прозрачную и детальную выразительность, которую может обеспечить только класс А. Это знаковая модель, воплощающая в жизнь идеалы ESOTERIC в области стереоусилителей класса А.
Особенности:
- динамический каскад новой конструкции с параллельным пуш-пул драйвом на мощных биполярных транзисторах;
- работа в диапазоне класса А мощностью 50 Вт / 8 Ом обеспечивает плотное музыкальное выражение, сочетающее точность и динамизм;
- аналоговая передача ES-LINK расширяет границы достоверности между предварительным и мощным усилителями;
- линейная мощность для непревзойденной динамики (от 50 Вт/8 Ом до 100 Вт/4 Ом);
- силовой трансформатор с тороидальным сердечником большой мощности, чрезвычайно чутко реагирующий на динамические изменения тока питания;
- конфигурация с тремя независимыми силовыми трансформаторами для фронтального каскада, динамического каскада и системы управления;
- независимые от каналов блочные конденсаторы большой емкости Grandioso Custom (10 000 мкФ × 6/ch);
- шины из чистой меди, сверхтолстая проводка и самые короткие соединения значительно снижают внутренний импеданс;
- балансные аудио соединения в каждом блоке цепи для обеспечения низкого уровня шума;
- высококачественные детали, такие как FET-переключатель для коммутации входов, дискретный модуль усилителя IDM-01 и т.д.;
- стереорежим и режим bi-amp для дальнейшего расширения системы путем объединения двух устройств;
- увеличенное до размера M1X шасси с новой конструкцией класса А;
- конструкция шасси оптимизирует контроль внутренних вибраций, тщательно соблюдая баланс между "жесткостью" и "гибкостью";
- двойная сотовая решетка и полуплавающая верхняя панель для отвода тепла и звукоизоляции;
- точечные изолирующие ножки с уникальной структурой для снижения механического напряжения;
- уникальный волнообразный теплоотвод для снижения пикового резонанса.

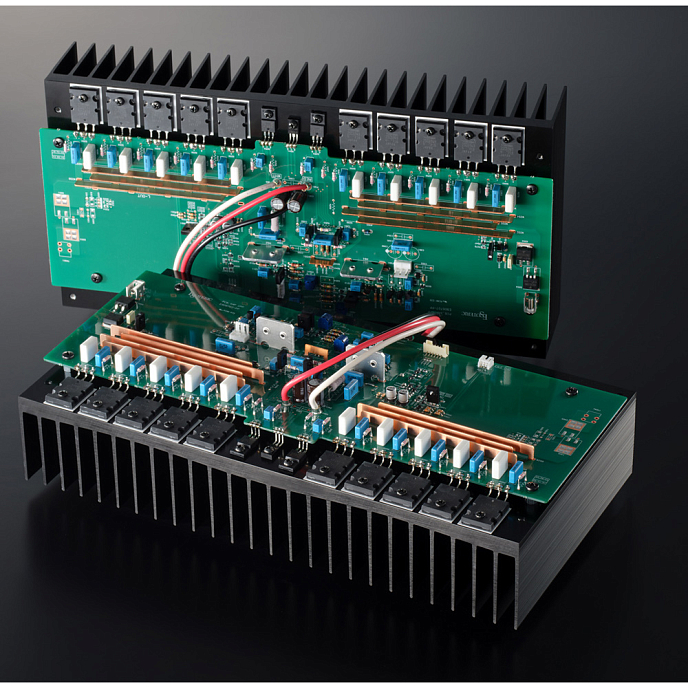

Новый усилительный каскад
Новый каскад, представляющий собой простой 5-параллельный преобразователь с мощными биполярными транзисторами, работает в классе А с мощностью 50 Вт/8 Ом и обладает плотным и прозрачным звучанием. Однако общие характеристики класса А - низкий уровень искажений и высокая точность - не могут описать всю красоту S1X.
Яркие краски, как у триодного усилителя прямого накала, высокая скорость запуска звука, подкрепленная достаточным током холостого хода, и мощь, открытость... Новый каскад S1X в классе А наследует мощную и динамичную концепцию дизайна M1X, включая мощные биполярные элементы с мощными тональными характеристиками и мощную секцию питания. Независимо от метода усиления, S1X искренне стремится к тому, каким должен быть усилитель, и достигает качества звука, которое является общей суммой обязательств ESOTERIC.

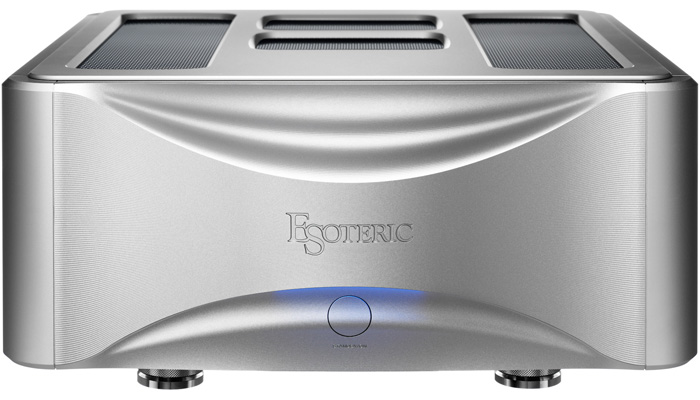

Качество
С флагманским отдельным усилителем Grandioso компания ESOTERIC открывает новые горизонты, расширяя границы точности передачи предварительной мощности. Например, ES-LINK Analog, уникальный метод передачи тока ESOTERIC, идеально подходит для предварительной передачи мощности, когда уровень сигнала крайне низок в реальном случае, и передает примерно в 100 раз больше тока, чем обычная передача напряжения. Поэтому он менее восприимчив к шумам, и вся энергия музыки передается от предусилителя к источнику питания. Кроме того, выходной сигнал с предусилителя и входной сигнал на усилителе мощности могут быть абсолютно идентичными, поскольку на них в принципе не влияет импеданс соединительных кабелей.
Динамика
Мощная динамика, достойная флагмана. Источником этой мощности является специальный блок питания ESOTERIC. Для блоков усилителей, которым постоянно требуется высокий ток для работы в классе А, блок питания является самым ключевым компонентом для достижения мощной и насыщенной звуковой сцены. Благодаря уникальной конструкции блока питания ESOTERIC, S1X может похвастаться чрезвычайно динамичным музыкальным выражением с высокой точностью.

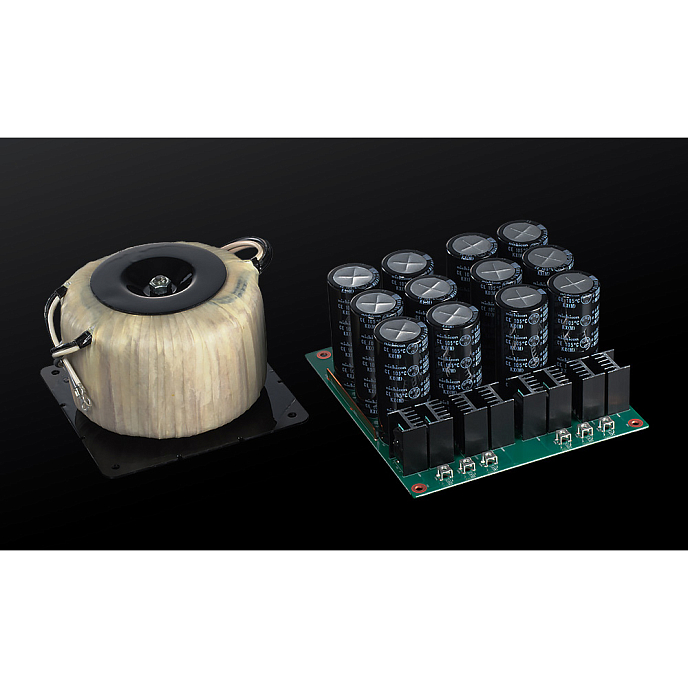

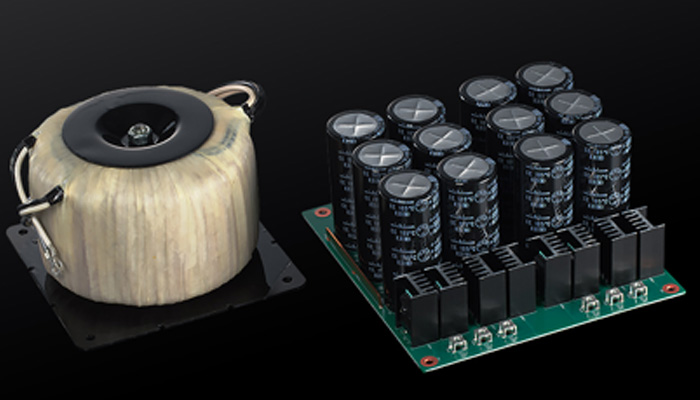

Силовые трансформаторы увеличенного размера
В S1X используются тороидальные трансформаторы самой большой мощности, которые только может вместить шасси S1X. Мощность трансформаторов, значительно превышающая мощность оригинального продукта, позволяет добиться чрезвычайно высокой реакции на динамические изменения тока питания, что приводит к динамичному и открытому звучанию. Кроме того, подавление вибрации трансформатора приводит к подавлению протекания тока. По этой причине S1X осмеливается использовать голый монтаж со снятым корпусом.
Силовой трансформатор, предназначенный для предварительного каскада
Важной особенностью S1X является также высокое разрешение звука, позволяющее отчетливо слышать тонкие оттенки каждого инструмента даже в кульминационный момент выступления полного оркестра. Секция блока питания, предназначенная для каскада предварительного усиления (каскада усиления напряжения), который обрабатывает сигналы низкого уровня, поступающие от предварительного усилителя, устраняет влияние каскада усиления, который имеет большие колебания тока, и улучшает разрешение.
В дополнение к двум силовым трансформаторам для ведущего и предварительного каскадов в трехтрансформаторной конфигурации установлен силовой трансформатор с R-образным сердечником для управления, что позволяет создать чистый источник питания с очень низким уровнем шума.
Схема выпрямления питания в двойной монофонической конфигурации
Если это не монофонический источник, левый и правый музыкальные сигналы отличаются друг от друга. Чтобы избежать взаимных помех и добиться четкого разделения каналов и разрешения, схемы выпрямления питания выполнены в конфигурации двойного моно, не разделяясь на оба канала.
Несколько параллельно включенных блочных конденсаторов
Система выпрямления также включает в себя уникальное и тщательное внимание Grandioso к деталям. В качестве блочных конденсаторов используются конденсаторы Grandioso High Quality Sound Custom Capacitors, а двойная монофоническая и параллельная конфигурация из 6 x 10 000 мкФ на канал обеспечивает высокий ток питания, необходимый для работы в классе А в любое время. Поэтому S1X с легкостью отслеживает резкие изменения музыкальных сигналов и в полной мере выражает динамизм.
Низкоимпедансная конструкция
На ключевых участках проводки, например, от первичной обмотки к блоку питания, динамическому каскаду и т.д., используются шины из чистой меди увеличенного размера и сверхтонкие кабели с болтовыми соединениями. Отклик источника питания максимально увеличивается за счет низкого импеданса.
Меньше - значит больше
Учитывая его массивный внешний вид, это может показаться немного удивительным. Однако пути прохождения сигнала в S1X спроектированы таким образом, чтобы быть как можно короче, а сама схема удивительно проста. Чистое качество звука поддерживается, "субтрактивной эстетикой", созданной кристаллизацией передовых инженерных решений.
Как правило, усилители класса А выделяют много тепла, и стабильность внутренней температуры чрезвычайно важна. По этой причине в S1X оптимизированы расположение и схема схемы температурной компенсации, чтобы стабилизировать температуру всего блока усилителя. Это способствует получению высококачественного звука, поскольку ускоряет стабилизацию тока холостого хода после включения питания и позволяет усилительным элементам работать с наилучшими характеристиками.
Схема фазовой компенсации представляет собой простую 1-полюсную конфигурацию, а заключительный каскад не имеет катушки, а NFB (отрицательная обратная связь) сведена к минимуму для усиления динамизма музыки. Минималистская философия схемы позволяет сохранить и выразительно передать гармоники (обертоны), которые наиболее важны для музыки, но легко теряются.

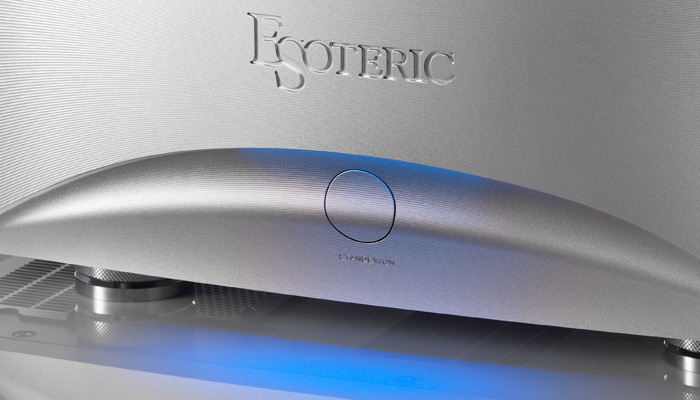

Премиальные компоненты
Несмотря на простоту схемы, S1X был разработан таким образом, чтобы исключить любые компромиссы в качестве воспроизведения благодаря использованию двойной моно конфигурации от входного каскада до конечного, причем входной каскад является наиболее важным. Компоненты являются одними из самых крупных в своем классе, а схема платы, в которой используется медная фольга толщиной 105 мкм в ключевых компонентах, и сверхтолстые кабели с максимально возможным отсутствием разъемов, полны смелости и мощи, характерной для усилителей мощности. В частности, семь шин в каскаде динамиков изготовлены из роскошного высокочистого материала OFC толщиной 1,0 мм, а в выходном каскаде динамиков применены MOS FET-переключатели без механических контактов. Снижение внутреннего импеданса обеспечивает мощный захват даже НЧ-динамиков с большим диаметром, а мощность динамика легко достигает предельной точки на низких частотах.
Полностью балансная схема
S1X - это не только мощный аппарат, но и тот, который деликатно создает градацию между кульминацией и тишиной. Аудиосигнал поступает на балансный усилитель новой конструкции, независимый от каждого входного каскада, и передается на каскад усиления в сбалансированном виде, чтобы обеспечить бесшумное и стабильное усиление. Для минимизации тональной окраски во всех коммутационных позициях тракта аудиосигнала, включая коммутацию входов, используются FET-переключатели. Тщательно подобранные высококачественные компоненты, такие как IDM-01 (интегрированный модуль дискретного усилителя), разработанный для предыдущей модели C1X, подчеркивают текстуру тонов.

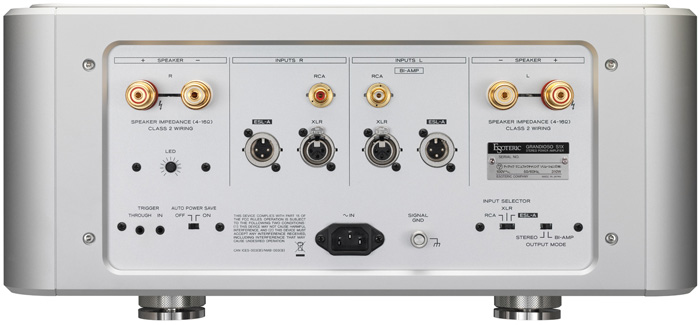

Универсальность

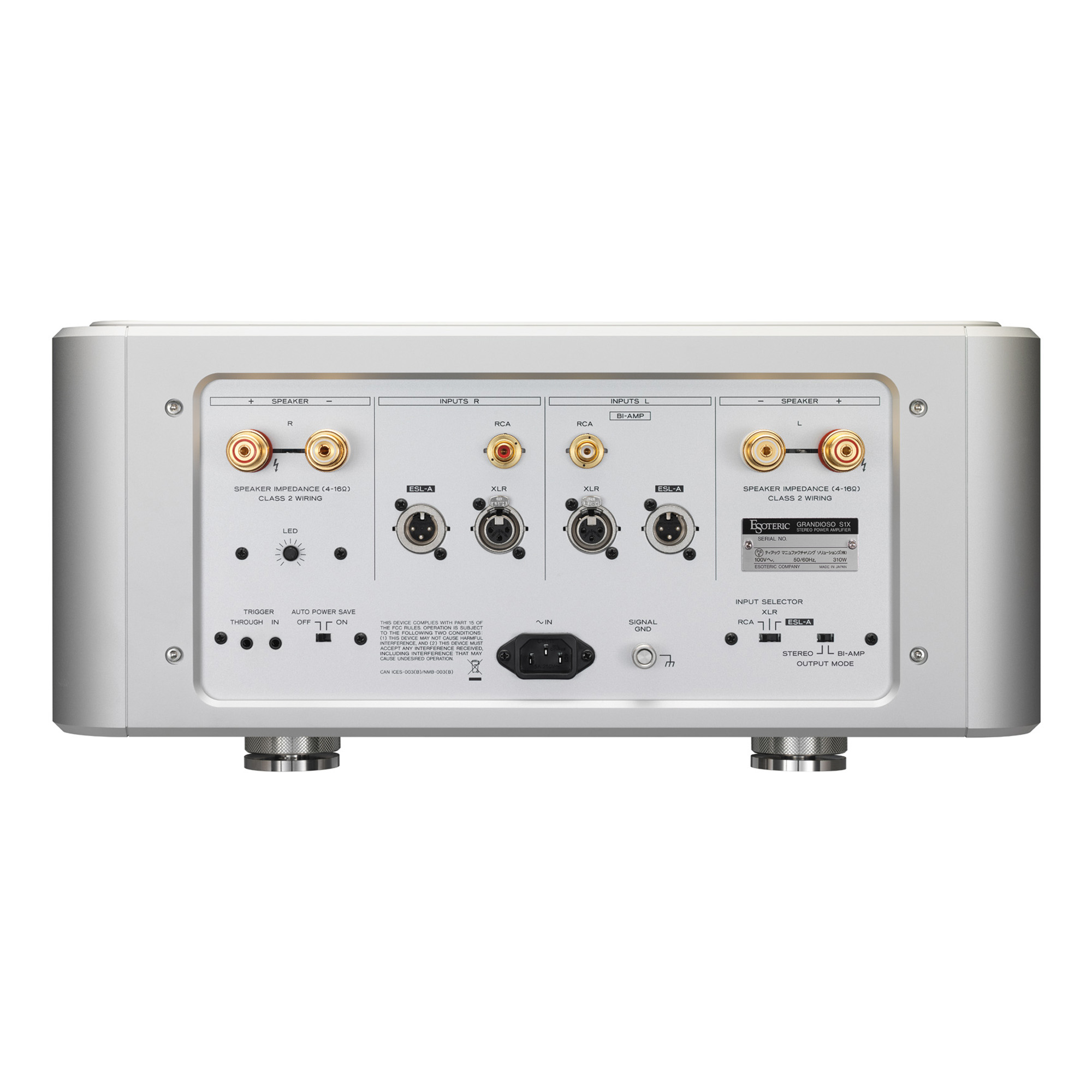

Grandioso S1X ведет себя не только как автономный стереоусилитель мощности, но и предлагает гибкие возможности в различных высококлассных приложениях. Систему можно расширить до моноблочного усилителя, установив два S1X, в зависимости от объединяемых колонок и условий эксплуатации. Селектор режимов поддерживает обычный стереорежим и режим bi-amp для высококачественного звучания многополосных АС с отдельными входами ВЧ/НЧ. Вы можете построить систему усилителей класса А своей мечты в соответствии с желаемым качеством и характеристиками звука. Даже если система усилителей становится большой, управление включением/выключением питания осуществляется с предусилителя Grandioso C1X через DC Trigger*, что позволяет использовать его в сложных условиях, подходящих для высококлассных приложений.
Режим Biamp
Когда два устройства S1X развернуты и установлены в режим "bi-amp", на выходные клеммы, которые в стереорежиме были L/R, подается один и тот же аудиосигнал. Это означает, что одно устройство можно использовать в качестве монофонического усилителя мощности с двумя выходами для акустических систем. Выходная мощность такая же, как и при использовании одного S1X в обычном стереорежиме (50 Вт/8Ом), но, как показано на рисунке, ВЧ/НЧ-блоки колонок могут управляться отдельными схемами усилителя мощности, что позволяет получить более чистое звучание многополосной системной акустики. Этот режим эффективен, когда разрешение важнее мощности динамиков.
Комплектация:
- усилитель мощности;
- кабель питания;
- документация.
