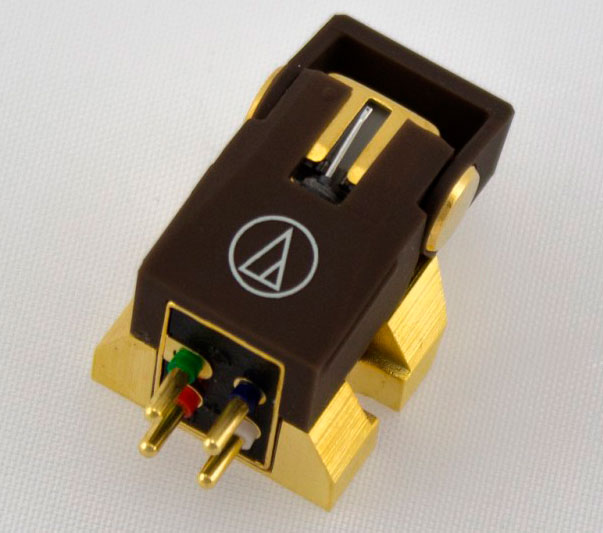

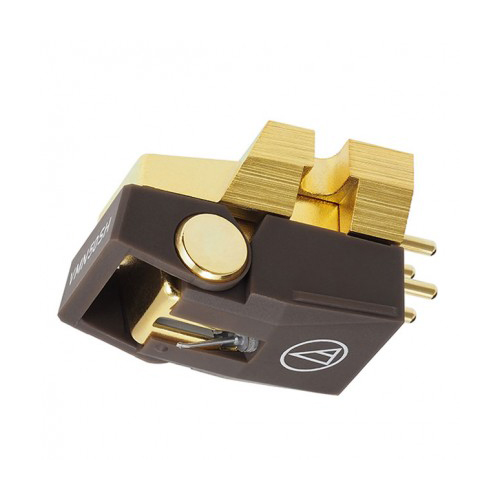

Головка звукоснимателя Audio-Technica VM750SH — это яркий представитель новой 700-ой VM-линейки картриджей с подвижной магнитной системой, которая была анонсирована компанией Audio-Technica на выставке CES2017. Как и у всех моделей данного семейства, в ее конструкции задействована пара магнитов, расположенных в форме буквы “V”, т.е. на каждый канал приходится по одному отдельному магниту. Такое ноу-хау обеспечивает превосходные показатели разделения каналов, способствует получению более широкой полосы частот и повышает точность отслеживания дорожки виниловой пластинки.
Модель Audio-Technica VM750SH оснащена специальными пара-тороидальными катушками (с намоткой проводами из OFC-меди), которые минимизируют утечку магнитного потока (благодаря непрерывной магнитной цепи), дают возможность получить великолепную линейность и улучшают работу преобразователя в целом. В центре между ними находится особая пластина, выполненная из пермаллоевого сплава (сплав железа, никеля и легирующих элементов). Такая пластина с легкостью устраняет перекрестные помехи, наводимые катушками друг на друга, что в итоге выражается в более точном разделении правого и левого каналов.
В данном MM-картридже используется алмазная игла с заточкой Shibata («Шибата»), разработанной специально для четырехканальных (квадрофонических) виниловых записей, которые предъявляют высокие требования к воспроизведению ВЧ-диапазона. Такой профиль позволяет получить богатые и насыщенные СЧ и НЧ, а также ультравысокие частоты с минимальными искажениями, так как имеет большую площадь контакта со стенками канавки винилового диска по сравнению с обычной эллиптической заточкой. Профиль «Шибата» также способствует уменьшению износа пластинки и иглы. Держатель иглы изготовлен из алюминия и имеет легкую трубчатую коническую конструкцию, гарантирующую высокоточный трекинг и прецизионное считывание информации.
Характеристики:
- тип картриджа MM, двойная магнитная система;
- профиль иглы Shibata, 2,7 x 0,26 mil;
- иглодержатель конический, трубчатый, алюминиевый;
- материал корпуса литой алюминий;
- выходное напряжение 4 мВ (1 кГц, 5 см/сек);
- разделение каналов 30 дБ (1 кГц);
- разбаланс каналов 1 дБ (1 кГц);
- диапазон частот 20 Гц – 27 кГц;
- вертикальный угол (VTA) 23 градуса;
- статическая податливость 40 х 10-6 см/дин;
- динамическая податливость 10 х 10-6 см/дин (100 Гц);
- рекомендуемое сопротивление фонокорректора 47 кОм;
- рекомендуемая емкость нагрузки 100-200 пФ;
- диапазон прижимной силы 1,8–2,2 г;
- оптимальная прижимная сила 2 г;

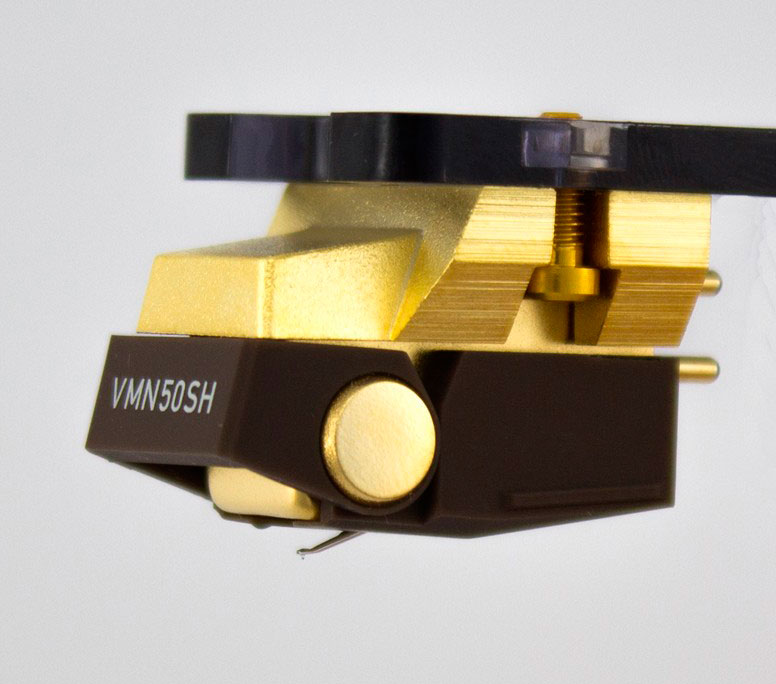

- модель иглы для замены VMN50SH;
- импеданс катушки 2700 Ом (1 кГц);
- габариты (ШхВхГ) 17х17х28 мм;
- вес 8 г;
Особенности:
- повышенный уровень выходного сигнала;
- игла с профилем Shibata, конический трубчатый иглодержатель из алюминия;
- пара-тороидальные катушки, экранирующая пермаллоевая пластина;
- литой алюминиевый корпус, быстросменный блок с иглодержателем;

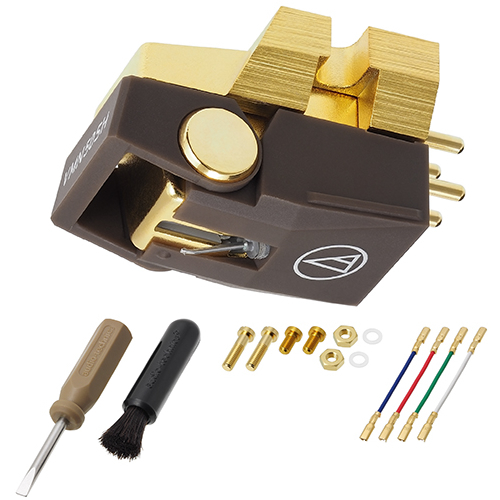

Комплектация:
- винты фиксации картриджа 5 мм ×2 и 10 мм ×2;
- шайба ×2;
- шестигранная гайка ×2;
- немагнитная отвертка ×1;
- щеточка ×1;
- набор подводящих проводов ×1.
