ЦАП

Arkhipov`s Laboratory DAC 1541

Код товара: 101237
2 отзыва
Снят с продажи

Описание

Отзывы (2)

Описание

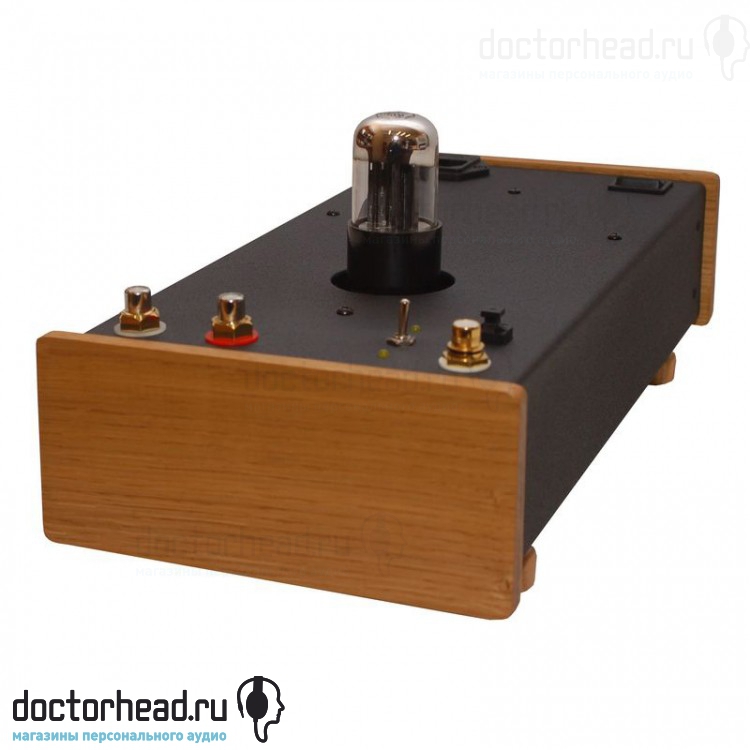

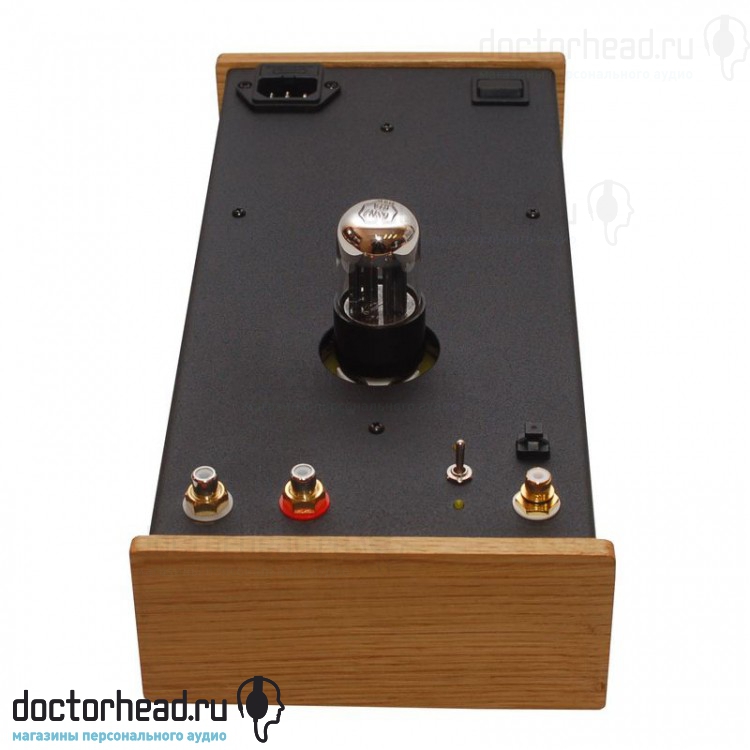

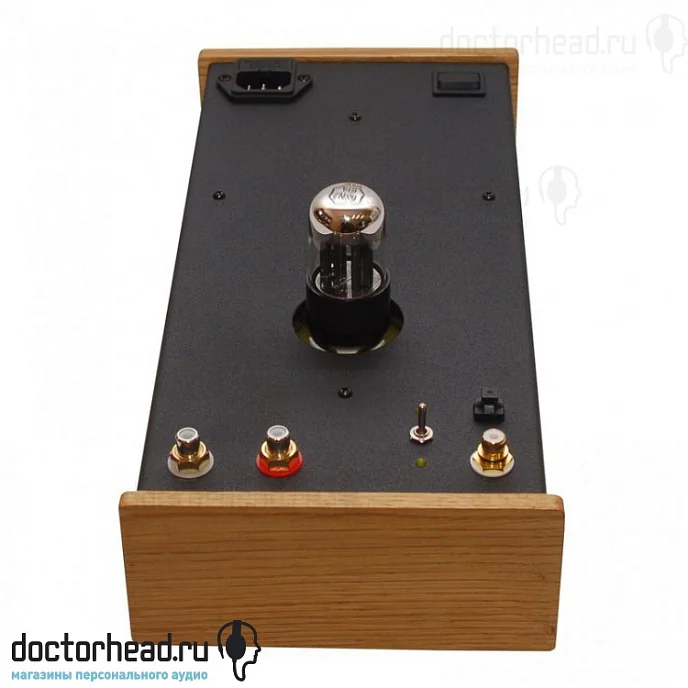

Цифро-аналоговый преобразователь DAC 1541 выполнен в виде отдельного блока, предназначенного для подключения между CD-транспортом (СD-проигрывателем, компьютером, медиаплеером) в качестве внешнего преобразователя цифрового музыкального потока (16 бит/44,1 кГц) в аналоговый сигнал. Подключение к устройству осуществляется по интерфейсам SP/DIF и TOSLINK.

В основе устройства лежит микросхема фирмы Philips TDA1541A – преобразователь (один чип на оба канала). В качестве приемника цифрового сигнала в данном ЦАПе используется микросхема DIR9001 с низким уровнем собственного джиттера (менее 50 пс) и эффективным ослаблением джиттера входного сигнала. В цепях фильтрации сигналов формирования младших разрядов микросхемы TDA1541А применяются высококачественные полипропиленовые конденсаторы фирмы WIMA. Преобразователем ток-напряжение на выходе микросхемы служит низкоомный резистор, нагруженный на повышающий трансформатор. Дополнительная схема балансировки выходного каскада чипа TDA 1541, которая переводит его в биполярный режим (вместо минус 4,4-0 мА, в плюс-минус 2,2 мА), повышает его линейность при работе на нагрузку отличающуюся от нулевой.

Изюминкой аналоговой части DAC 1541 является межкаскадный повышающий трансформатор, выполненный на кольцевом сердечнике из кобальт-аморфного сплава, обладающего малыми потерями на высоких частотах и высокой линейностью магнитных характеристик. А благодаря большой магнитной проницаемости сердечника удалось получить малогабаритный трансформатор с невысоким количеством витков, с низкой паразитной емкостью и индуктивностью рассеивания, что благоприятно сказывается на объективных характеристиках и субъективном звучании всего устройства в целом.

В качестве выходного каскада преобразователя применен ламповый двойной триод 6SN7 (по половине лампы на канал) с низкой анодной нагрузкой и фиксированным смещением, подаваемым через вторичную обмотку межкаскадного трансформатора. Такое техническое решение позволило отказаться от RC-цепочки в катодной цепи лампы, отрицательно влияющей на качество звучания.

В устройстве отсутствует передискретизация (oversampling) и фильтрация (как цифровая, так и аналоговая)  музыкального сигнала. Преобразование производится на частоте 44,1 кГц.

DAC 1541 обладает  выразительным звучанием с отлично поданной «серединой» и «мягкими» верхними частотами.

ЭКСПЛУАТАЦИЯ

DAC 56 1541 рассчитан на круглосуточною работу при максимально допустимой температуре окружающей среды +45 градусов.  Он формально готов к работе через несколько минут после включения, однако свой реальный звуковой потенциал ЦАП начинает раскрывать как минимум после получасового прогрева.

Допускается смена входных и выходных межблочных кабелей во время работы ЦАПа.

Менять радиолампу 6SN7 следует крайне аккуратно во избежание механического повреждения печатной платы, на которой смонтировано устройство.

Особенности цапа Arkhipov`s Laboratory DAC 1541:

  • 1 ЦАП Philips TDA1541A
  • 2 цифровых интерфейса: SP/DIF и TOSLINK
  • Тороидальный силовой трансформатор
  • Отсутствие общей и местных ООС
  • Отсутствует передискретизация (oversampling) и фильтрация музыкального сигнала
  • Преобразование ток-напряжение происходит с помощью низкоомного резистора
  • Усилитель аналогового сигнала выполнен на межкаскадных тороидальных трансформаторах и радиолампе 6SN7GTA американской фирмы Sylvania
  • Силовой трансформатор находится в дополнительном кольцевом экране
  • Для исключения взаимного влияния все источники питания для аналоговой и цифровой части разделены, стабилизированы и имеют индивидуальные обмотки на силовом трансформаторе
  • Элитные RCA коннекторы американской фирмы Cardas Audio с родиевым покрытием
  • Высококачественные полипропиленовые конденсаторы фирмы WIMA
  • Карбоновые постоянные резисторы
  • Ламповая керамическая панелька с позолоченными выводами
  • Монтаж выполнен с помощью оловянно-серебряного и серебряного припоя Cardas Audio
  • Деревянные щечки из цельного массива благородных сортов дерева (дуб, берест, ясень, вишня, бук и пр.
  • Полностью ручная сборка и настройка элементов
  • Каждый экземпляр проходит недельный цикл прогонки, контроля и прослушивания
  • Гарантия 1 год
Отзывы (2)
D
Diz из Россия14.05.2013
0
настало время поделиться впечатлениями. Хорошо, что я не стал делать это сразу в первый вечер использования DAC1541. На сегодняшний день ЦАП работает у меня уже неделю, впечатления устаканились и сформировались. Вот мой небольшой и сугубо личный имхастый отзыв об этом аппарате.

Продублирую тракт из подписи на тот случай, если кто-то будет читать это в будущем, когда система измениться:
RME AIO -> опт. кабель (стекло) - > DAC1541 - > межблок Chord Cobra Plus - > Flux Lab TA-203.1 - > винтажные Beyerdynamic Dt 990 (модель 1985 года).

Начну с описания того, чего ожидал от покупки ЦАПа. До этого слушал музыку по аналогу от звуковой карты. Опыта прослушивания с ЦАПами у меня не было. Звучание RME было весьма детальным, воздушным и с превосходным, внушительным басом. Однако с такими наушниками как 990-е было излишне жестко, ярко и резко. Утомление на них наступало довольно скоро, а уж если запись сама по себе яркая и резкая, то все прослушивание могло превратиться в кошмар за считанные минуты. Несмотря на это, наушники мне очень нравились, я чувствовал их потенциал и хотел его раскрыть. Определенно нужен был ЦАП с мягкой, музыкальной подачей, в общем мультибитка. Выбор пал на Лабораторию Архипова. Прекрасная репутация их устройств + множество положительных отзывов довольных владельцев.
Нужно было «сгладить» звучание наушников и просто перейти на новый качественный уровень аудиофилии :D
Заказал DAC1541 и стал ждать. Наконец ЦАП был готов и приехал ко мне домой. Классический дизайн Лаборатории Архипова. Кому как, а мне нравиться.

Далее впечатления о звуке по порядку и в строгой хронологии развития событий.
Зная, что ламповой аппаратуре нужно греться не менее получаса до выхода в оптимальный режим работы, я включил аппарат и честно прождал минут 15. Потом не выдержал и одел наушники. Прослушав несколько пробных треков мысли у меня в голове спутались. Но общий их ход можно было бы выразить: «А не лучше ли было потратить эти деньги на давно желаемые LCD2?»
Далее я послушал музыку еще минут 20-30. Разница с RME конечно была, но я не знал, куда ее отнести – в плюсы или минусы?! В детальности и прозрачности звука ЦАП в целом уступал карте. Была на звуке если не вуаль, то некоторая невыразительность что-ли… Сложно подобрать верное слово. Слышишь вроде то же самое, но если RME показывает тебе это в ясный солнечный день, то ЦАП примерно так же, только через запыленное стекло. По басу преимуществ я тоже не ощутил. Однако тут по справедливости надо сказать: бас у RME классный, ударный и мощный. С другой стороны, ЦАП звучал чуть более цельно и вроде не напрягал уши.
Упомяну еще, что основные мои музыкальные жанры – это классический рок, поп-рок. Как советовали на форуме, лучше всего разницу искать на БСО и натуральных инструментах. Впрочем, я это понимал.
В общем, в смешанных чувствах я отписал на форуме, что ничего не понятно и решил сделать перерыв. ЦАП в это время честно трудился и играл музыку.

Вернувшись к прослушке через час, я одел наушники и принялся серфить в интернете особо не занимаясь «ловлей блох» и анализом звучания системы. Через несколько минут я обратил внимание, что музыка то играет чрезвычайно приятно! Что-то неуловимое произошло, пока я отсутствовал. Невозможно было точно выделить, что же стало лучше. Да это и не нужно, потому что лучше стало все, ВЦЕЛОМ! Картина начала формироваться из звуков, паззлы сливались в мозаику на моих глаза (простите, ушах). Тут я решил прослушать несколько мелодичных рок-песенок с акустической гитарой, фортепьяно и красивым вокалом. И попал в точку, черт возьми! Вокал и пианино с гитаркой в Love Of My Life (Queen), Angie (The Rolling Stones), балладах Scorpions зазвучали просто потрясающе. Музыка лилась красивым ручейком, вызывая довольную улыбку и чувство радости. Вокал просто чарующий и проникновенный. Очень понравилось, как звучит гитара. Когда музыкант перебирает струны, возникает ощущение, будто сотни маленьких хрустальных осколочков пересыпаются и звенят у тебя в ушах. А когда идет драйвовая и быстрая атака, удар по струнам (как в песне Dire Straits «The Man`s Too Strong») кажется, что тебя поражает молнией, настолько это мощно и глобально происходит. При этом такие звуки не вызывают отторжения, не режут по ушам, как это бывало со звуковой картой.
Звучание ЦАПа улучшалось практически с каждой минутой. С третьего часа глобальные изменения стали отчетливо слышаться и на динамичных, ударных треках. Они звучали мощно, масштабно, объемно и заставляли топать ногами, трясти головой и вскакивать на любимых местах, имитируя игру на электрогитаре. Бас стал гораздо более фактурный, и прибавил именно в качестве. Все инструменты приобрели некую «взрослость», заставляя восхищаться их игрой, воспринимать композицию цельно.
В общем, спать в тот вечер я лег довольный и счастливый от осознания какой замечательный аппарат теперь есть у меня и что завтра он обязательно порадует меня еще больше!

Сейчас, спустя неделю прогрева и прослушки ЦАПа могу с уверенностью рассказать о его звучании у меня в системе. Многие не любят, когда в описании техники используются метафорические и абстрактные выражения, продиктованные именно личными переживаниями от звука. Однако я был бы не честен, если бы не сказал следующее.
Для меня это «живой» аппарат. Потому что он дарит живые эмоции, заставляет переживать, подает музыку не как информацию, но как чувства. Его звучание можно назвать теплым, нежным, любящим и эмоциональным. Такое ощущение, что он подает музыку на блюдечке крайне осторожно и аккуратно, дабы не дай бог не испортить, не расплескать, не разбить музыкальную чашу. Чтобы донести до слушателя музыку во всем ее великолепии и доставить высшее наслаждение.

P.s. А 990-е байеры запели просто великолепно и слушаю я теперь только их, ибо уже нет былой рези и жесткости. Теперь они приятно играют даже с лампами Siemens E88CC в усилителе, чего раньше конечно не было, так как лампы очень детальные, с чистым звучанием и чуть выделенными, но очень красивыми ВЧ.

Закончить свой отзыв я бы хотел фразой, которая сама по себе пришла мне в голову во время прослушки DAC1541:
Звучание каждого инструмента стремиться завладеть твоим разумом, а вокал душой!
Читать далееСкрыть
ОтветитьЦитировать
Характеристики

Характеристики

Микросхема ЦАП

Чип, использующийся для цифроаналогового преобразования

Словарь терминов
TDA1541
Разъемы входа
coaxial
Разъемы выхода
rca
Частота дискретизации, кГц

Частота семплирования (англ. sample rate) — частота взятия отсчётов непрерывного по времени сигнала при его дискретизации

Словарь терминов
44
Разрядность ЦАП, бит
16
Минимальная воспроизводимая частота, Гц
20
Максимальная воспроизводимая частота, кГц

Верхняя граница воспроизводимых устройством частот. Человеческое ухо слышит стандартный частотный диапазон: 20 Гц – 20000 Гц.

Словарь терминов
20
Схемотехника
ламповый

Схема в которой используются вакуумные лампы.

Словарь терминов
Форм-фактор
стационарный

Для использования на столе или в стойке.

Словарь терминов
Материал
дерево
Цвет
Высота, мм
150
Глубина, мм
320
Ширина, мм
150
Вес, г
3500
Гарантия, мес
12
Срок службы, мес
24
