ЦАП

TEAC UD-503 USB DSD

Код товара: 83473
нет отзывов
Снят с продажи

Описание

Отзывы (0)

Описание

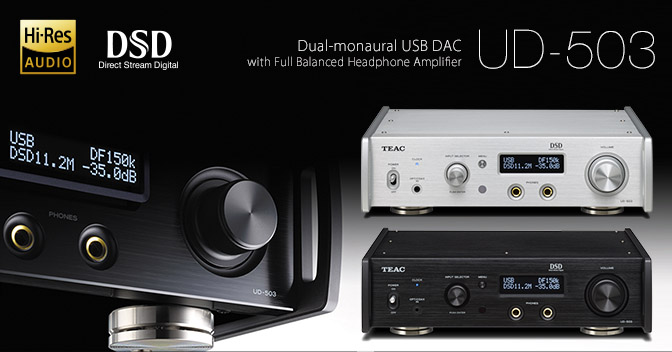

Внешний ЦАП TEAC UD-503, оснащенный усилителем для наушников, продолжает линию развития своего предшественника UD-501. Его главное отличие от UD-501 заключается в использовании новых чипов VERITA AK4490 (по одному на канал), которые позволяют конвертировать PCM (до 32 бит/384 кГц) и DSD (до 11,2 МГц). Два клока (генераторы тактовых импульсов) работают с сигналами, кратными частотам 44,1 кГц и 48 кГц. Доступно подключения внешнего 10 МГц клока через BNC-порт, для получения более качественного звучания и лучших характеристик. В UD-503 доступно на выбор 4 цифровых фильтра для PCM (с возможностью их отключения) и пара фильтров для DSD. Отключаемый апсемплер, управляемый программируемой микросхемой FPGA, повышает частоты дискретизации в 2, 4 и 8 раз для PCM. При этом любые цифровые сигналы, к примеру, аудио в разрешении 16 бит/44,1 кГц или 48 кГц, можно перевести в DSD (11,2 или 12,2 МГц).

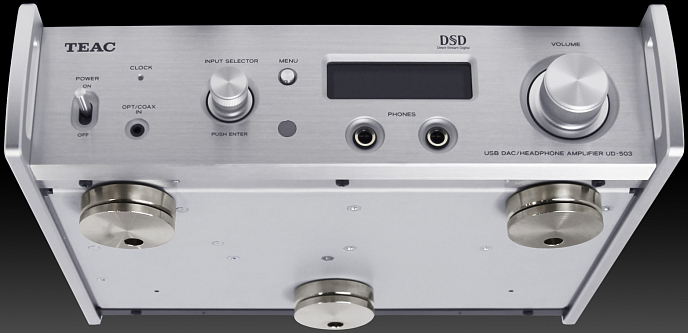

Корпус устройства укреплен 8 мм алюминиевыми боковинами с рековыми ручками и опирается на три антивибрационные ножки с конусными шипами и подпятниками. В левой части его лицевой панели находится включатель питания, LED-диод, указывающий на синхронизацию с внешним клоком, 3,5 мм оптический/коаксиальный вход с поддержкой PCM (24 бит/192 кГц) и DSD (2,8 МГц) в режиме DoP, селектор входов (также используется в настройках меню) и кнопка меню. В TEAC UD-503 построен по принципу балансной топологии схем с «двойным моно» и использованием отдельного силового тороидального трансформатора в каждом из каналов. Благодаря применению цифрового изолятора в аналоговые цепи не проникают шумы от цифровых источников сигнала. Используется технология TEAC-HCLD: в аналоговом каскаде установлены буферные сильноточные дискретные усилители, способные обеспечить широкий динамический диапазон. ЦАП TEAC UD-503 позволяет изменять напряжение на линейном выходе. Для настройки уровня громкости при этом служит 256-шаговый регулятор с шагом в 0,5 дБ.


Усилитель AB-класса для наушников имеет два 6,3 мм гнезда типа «джек», которые можно использовать для подключения балансных или двух пар обычных наушников. Здесь тоже применяется технология HCLD. Доступно балансное подключение с активным заземлением (active GDN) для подавления помех, создаваемых блоком питания. ЦАП TEAC UD-503 является гарантом качественного звучания и обладает серьезным потенциалом с запасом на будущее. Встроенный высококачественный усилитель для наушников, обеспечивает выходную мощность 700 МВт+700 МВт. Схемы “TEAC-HCLD” на четырех выходных транзисторах работающих в параллельном режиме, заставляют звучать мощно и точно обычные наушники. Кроме того, усилитель с эксклюзивной конструкцией в классе AB и с расширенным рабочим диапазоном в классе А позволяет НТ-503 в основном работать в А-режиме, что максимизирует потенциал звучания для широкого разнообразия наушников, в том числе с высоким импедансом – вплоть до 600 ом.

Особенности:

  • Дисплей OLED
  • Схемотехника «двойное моно»
  • ЦАП VERITA AK4490 (по одному на канал)
  • PCM (до 32 бит/384 кГц); DSD (до 11,2 МГц) по USB-входу
  • Апсемплер
  • Предусилитель
  • Возможность применения внешнего клока
  • Усилитель для наушников с балансным подключением

Комплектация:

  • USB DAC
  • Кабель питания
  • USB кабель
  • Инструкция
  • Пульт ду
Отзывы (0)
Характеристики

Характеристики

Бренд
Встроенный ЦАП
да
Выходная мощность, Вт

Это полезная мощность, развиваемая усилителем в нагрузочном сопротивлении. Чаще всего усилитель характеризуют максимальной мощностью, которую можно получить на выходе при условии, что искажения не превышают заданной допустимой величины. Эта мощность называется номинальной выходной мощностью усилителя.

Словарь терминов
0.7
Микросхема ЦАП

Чип, использующийся для цифроаналогового преобразования

Словарь терминов
AK4490
Предусилитель

В аудиосистемах предусилитель используется в качестве концентратора для подключения других компонентов аудиосистемы. Предусилитель может быть как интегрированными (в интегральный усилитель, микшерные пульты или звуковые карты), так и автономным устройством.

Словарь терминов
да

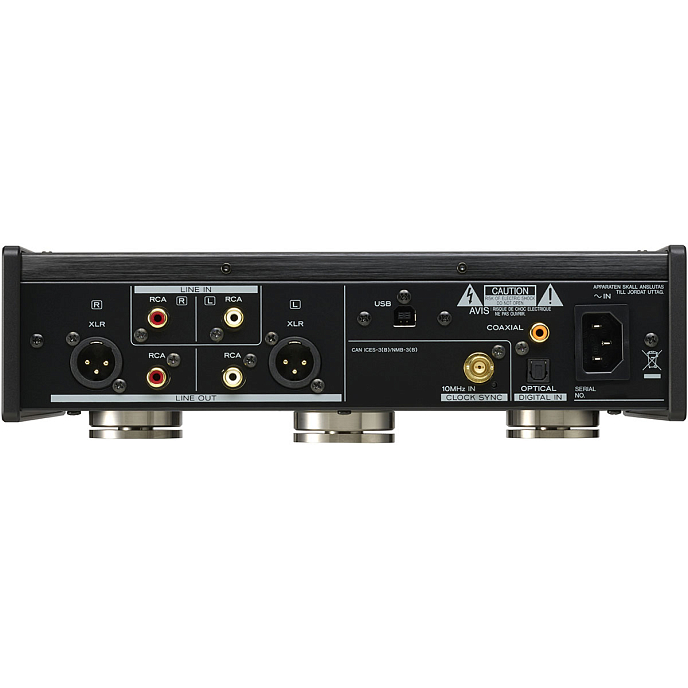

Разъемы входа
coaxial,
optical

Цифровой интерфейс передачи данных с помощью оптики.

Словарь терминов
, rca
Разъемы выхода
rca,
xlr

Балансный разъем, используется в профессиональном и Hi-End оборудовании для повышения устойчивости к помехам и повышения качества звучания.

Словарь терминов

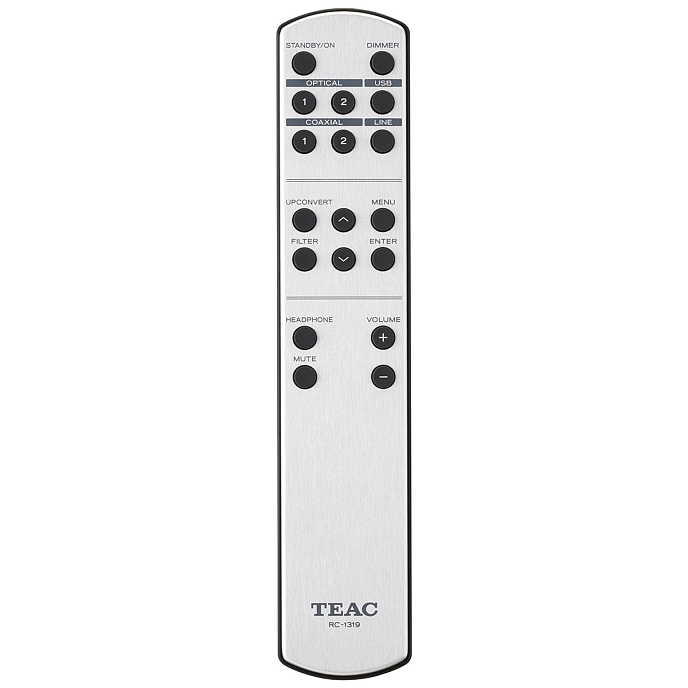

Пульт ДУ

Пульт дистанционного управления в комплекте может упросить использование устройства.

Словарь терминов
да
Выход для наушников
6.3

Распространённый разъём диаметром 6.3 мм, для передачи аналогового аудиосигнала.

Словарь терминов
Частота дискретизации, кГц

Частота семплирования (англ. sample rate) — частота взятия отсчётов непрерывного по времени сигнала при его дискретизации

Словарь терминов
384
Разрядность ЦАП, бит
24
Поддержка DSD

Direct Stream Digital — однобитный аудиоформат, разработанный компаниями Sony и Philips. Использует кодирование плотностно-импульсной модуляцией (разновидность сигма-дельта-модуляции) и применяется для хранения записей на SACD

Словарь терминов
да
Подключение к компьютеру по USB
да
Минимальная воспроизводимая частота, Гц
5
Максимальная воспроизводимая частота, кГц

Верхняя граница воспроизводимых устройством частот. Человеческое ухо слышит стандартный частотный диапазон: 20 Гц – 20000 Гц.

Словарь терминов
80
Соотношение сигнал/шум, дБ

Чем выше значение сигнал/шум, тем более чистый звук и больший динамический диапазон обеспечивается системой

Словарь терминов
115
Схемотехника
операционный
Форм-фактор
стационарный

Для использования на столе или в стойке.

Словарь терминов
Материал
алюминий
Цвет
Высота, мм
81
Глубина, мм
244
Ширина, мм
290
Вес, г
4200
Гарантия, мес
12
Срок службы, мес
24
