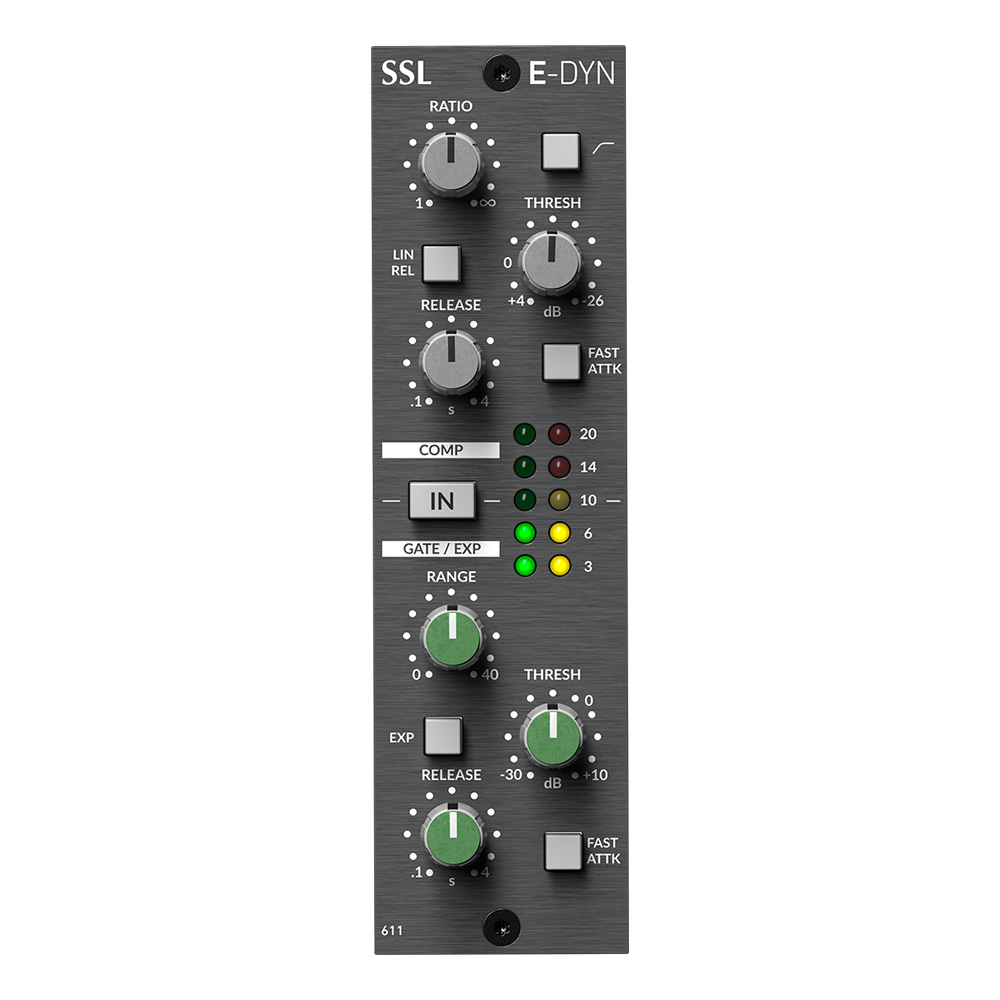

Модуль Solid State Logic E-Series Dynamics для стойки серии API 500 представляет собой единый модуль компрессора/ограничителя и расширителя/вентиля в виде ланчбокса серии API 500. Устройство использует схемотехнику и компоненты, аналогичные оригинальным каналам SSL серии E, включая преобразователь истинного среднеквадратичного значения в боковой цепи и элемент усиления, который повторяет оригинальный чип VCA класса А.
Половина модуля состоит из компрессора/ограничителя с регулятором передаточного числа, который позволяет выбирать между отсутствием сжатия и полным ограничением. Одним нажатием кнопки вы можете изменить кривую сжатия с "слишком легкого" на "жесткое сжатие коленом". Регулятор threshold позволяет установить порог, при котором происходит сжатие, в диапазоне от +4 до -26 дБ. Регулятор release позволяет установить время срабатывания в диапазоне от 0,1 до 4 мС. Кнопка линейного ослабления позволяет переключаться между линейной и логарифмической кривыми ослабления, а кнопка быстрой атаки позволяет изменять время атаки с 3 мс для снижения усиления на 20 дБ до 30 мс для снижения усиления на 20 дБ. Для измерения устройство оснащено 5-сегментным светодиодным индикатором, который показывает активность компрессора/ограничителя красным и желтым цветами, а активность расширителя/вентиля - зеленым.
Компонент модуля Expander/Gate оснащен кнопкой EXP для переключения между стробированием 20:1 и расширителем 2:1. Вы можете настроить диапазон регулирования или расширения от полностью неактивного до 40 дБ. Регулятор порога устанавливает уровень срабатывания затвора или расширителя в диапазоне от +4 до -26 дБу. Пороговая схема спроектирована с переменным гистерезисом, который увеличивается по мере снижения порога. Это позволяет звуку музыкального инструмента затухать ниже порогового значения, прежде чем он будет заблокирован или расширен модулем. Секция расширения/затвора устройства обычно имеет линейное время атаки 1,5 мс на 40 дБ, но это значение можно изменить на более быстрое время атаки 100 мкс на 40 дБ нажатием кнопки FAST ATT. Фиксирующая ручка позволяет регулировать время в диапазоне от 0,1 до 4 секунд, в течение которого расширитель/затвор будет снижать уровень сигнала после того, как он окажется ниже порогового значения. Также имеется кнопка dynamics "In", с помощью которой вы можете установить весь модуль целиком или вынуть его из схемы на стойке в виде ланчбокса API 500.
Комплектация:
- модуль;
- документация.
