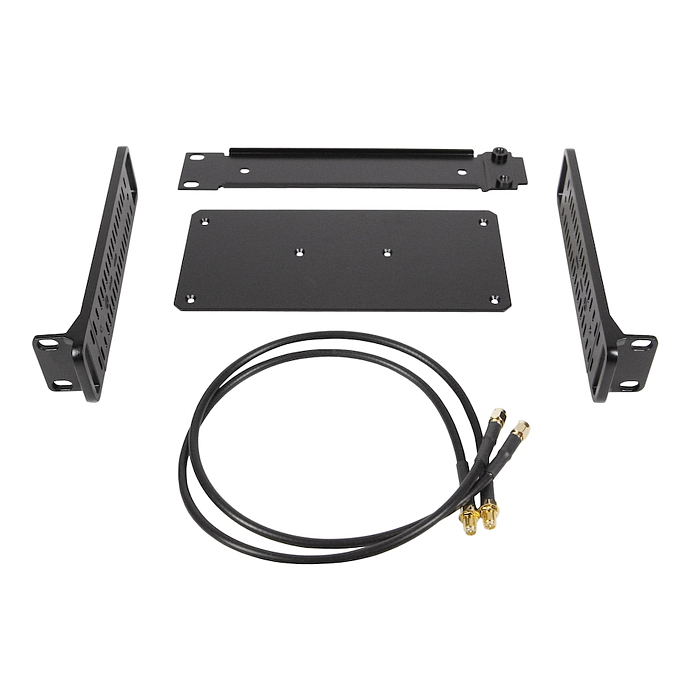

Sennheiser GA 4 - это монтажный комплект для стационарных приемников SL RACK RECEIVER DW и EW-D EM. Комплект состоит из монтажных уголков, винтов с утопленной головкой, заглушки, 2 антенных кабелей и стыковочной пластины.
Особенности:
- комплект для монтажа в рэковую стойку;
- возможность установки двух приёмников рядом;
- установка стержневых антенн с лицевой стороны;
- материал: металл.
Для фиксации монтажных уголков требуется отвинтить два винта с потайной головкой с каждой стороны приемника и закрепить с их помощью монтажные уголки по бокам. При этом скошенные концы монтажных уголков должны быть направлены вперед. Для установки приемника в рэковую стойку следует прикрепить заглушку с помощью двух поставляемых в комплект винтов с утопленной головкой к монтажному углу приемника. В случае, если стержневые антенны не используются с лицевой стороны приемника, рекомендуется использовать две заглушки в отверстия для антенн.
Для установки стержневых антенн с лицевой стороны прилагаемые антенные кабели подключаются к антенным разъемам на задней панели приемника. Свободные концы антенных кабелей пропускаются через отверстия в заглушке и прикручиваются к стержневым антеннам.
Для установки двух приемников рядом в рэковую стойку предусмотрена стыковочная пластина. Оба приемника располагаются вверх ногами рядом друг с другом на плоской поверхности, а соединительная пластина привинчивается 6 винтами (M3x6). Монтажные уголки крепятся к боковым сторонам каждого приемника описанным ранее способом.
Комплектация:
- комплект для установки;
- документация.
