С повышением скорости кабелю становится все труднее обеспечить надежность передачи данных, и во многом эти сложности связаны с так называемым явлением джиттера. Джиттер, представляющий собой явление дрожания фазы фронта импульса сигнала, вносит неопределенность в способность интерпретировать цифровой ноль как ноль, а единицу как единицу. Один из наиболее существенных факторов возникновения джиттера – это так называемый скин-эффект, из-за которого переменный ток при повышении частоты начинает течь в основном по поверхности проводника. Это явление увеличивает эффективное сопротивление проводника и приводит к увеличению джиттера сигнала, и, соответственно, к ошибкам в отображении пикселей, потерям аудиосигнала и появлению визуальных артефактов изображения – например, «снега» или «зернистости».
Т.е. на высокой скорости, которая необходима для передачи видео высокого разрешения, а также реализации дополнительных возможностей, таких как DeepColor, 3D или 4К кабель становится самым слабым звеном в цепи передачи HDMI-сигнала. С дальнейшим ростом скорости передачи данных или же с увеличением длины кабеля, данная проблема только усугубляется.
HDMI-интерфейс не имеет системы коррекции временных ошибок. Синхронизирующие импульсы разрядов генерируются центральным тактовым генератором приемного устройства, который использует для своей работы данные, приходящие по кабелю, т.е. данные, в которых присутствует значительный джиттер. Это, в свою очередь, приводит к появлению ошибок в видеосигнале, причем, количество этих ошибок определяется, в основном, качеством самого HDMI-кабеля.
Джиттеру подвержены не только видео, но и аудиоданные, передаваемые по HDMI. Пакеты аудиоданных, которые идут в связке с потоком видео и управляющих данных HDMI, подвержены влиянию джиттера гораздо сильнее, чем при оптическом или коаксиальном соединении. Влияние джиттера на качество последовательной передачи аудиоданных хорошо известно и заключается в появлении звуковых искажений и цифровых артефактов. Мы прекрасно знаем, сколько усилий тратят инженеры ведущих компаний для того, чтобы уменьшить величину джиттера в ЦАПах, цифровых усилителях, процессорах и т.д. Некачественный HDMI-кабель может свести всю эту работу на нет, поскольку будет вносить во входящий аудио поток значительный уровень джиттера, который никак не сможет быть устранен на стороне приемника сигнала.

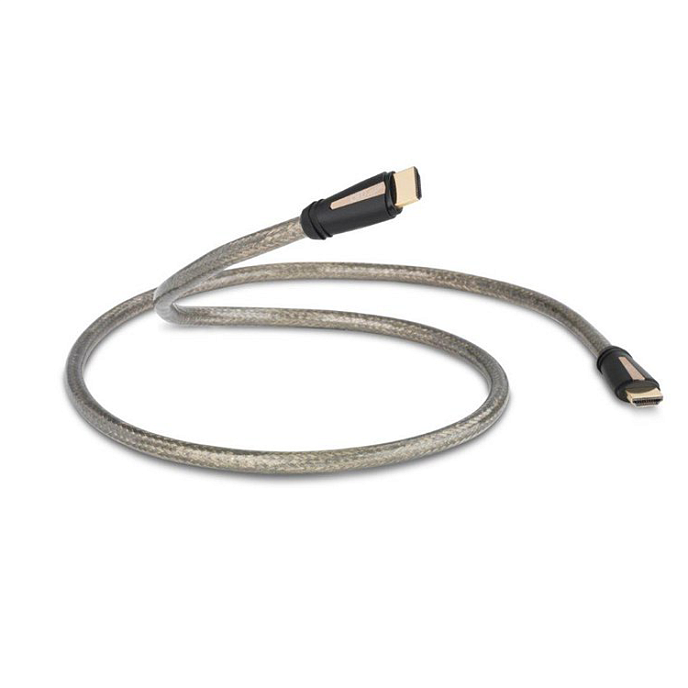

Для того, чтобы минимизировать величину джиттера, который появляется непосредственно в самом кабеле, QED модифицировал ранее разработанный специальный пассивный фильтр, который встроен прямо в корпус HDMI-разъема кабелей новой серии Reference. HDMI-кабели QED Reference являются направленными – разъем, в который встроен фильтр, должен находиться на стороне приемника (иными словами, этот разъем подключается к телевизору или ресиверу). При этом кабель отфильтровывает те компоненты сигнала, которые лежат за пределами полосы частот HDMI и могут приводить к появлению ошибок синхронизации. Конструкция фильтра также позволяет следить за тем, чтобы амплитуда полезного сигнала не падала ниже величины, которую регламентируют правила HDMI. Применение данного фильтра позволяет снизить величину ошибки синхронизации более чем в 2,5-3 раза по сравнению с кабелями других известных брендов, имеющих аналогичную длину и соответствующих аналогичным спецификациям.
Все это обеспечивает кабелю существенный резерв. Стандартный тест Авторизованного Центра HDMI для кабелей категории High Speed проводится на скорости передачи данных 10,2 Гб/с. HDMI-кабель QED Reference был специально протестирован в лаборатории компании на невероятной скорости в 21,9 Гб/с. При этом использовался метровый кабель и тест с псевдослучайной комбинацией битов. Успешное прохождение данного теста свидетельствует о том, что способности HDMI-кабеля QED Reference почти в 5 раз превышают требования, необходимые для передачи видео 3D и 4К.
Кабель поддерживает Deep Colour 64Bit, 3D и 4K, его характеристики значительно превышает требования последней спецификации HDMI 2.0. В компании QEDгордятся достигнутым уровнем качества и производительности новых кабелей, и предлагают покупателям пожизненную гарантию от производственных дефектов.
