Соединители QED Reference Audio Evolution олицетворяют наше желание заступить за грань возможного. Основываясь на научных исследованиях и постоянно улучшая геометрию конструкций, мы смогли создать кабели, способные идеально передавать сбалансированный, чистый и прозрачный звук. QED Reference Audio Evolution позволит вам получить максимум от вашей системы.
В наших усилиях раскрыть потенциал Hi-Fi, компания QED восприимчива к свежим идеям и конструкциям, но мы никогда не забывали о важности опыта.Мы приветствуем передовые технологии, но мы всегда помним об истинном значении науки.
Штекеры RCA традиционно высокого качества (разработанные в 1940-е и все еще используемые в настоящее время для бытовых несимметричных аудио соединений) изготовлены из твёрдой латуни. Латунь – это относительно недорогой легко обрабатываемый материал, пригодный для использования в узкоспециализированном дизайне, стремящемся улучшить основную реализацию оригинального RCA разъёма. К сожалению, существует несколько проблем из-за применения латуни в контактной группе, первая связана с его низкой проводимостью по сравнению с чистой медью. Штекеры из чистой меди были бы чересчур дорогими, поэтому не используются, однако, это было бы экономически обоснованно, если бы проводники из чистой меди использовались только на центральном штекере и маленькой площади контакта, необходимой для обратной шайбы. Новые штекеры Analoc™ фирмы QED используют преимущества этой идеи и обеспечивают соединение проводников из чистой меди, не используя крупный латунный корпус. Центральный штекер изготовлен в виде полой трубки из чистой меди, а замыкание через землю сокращено до двух в отличие от обычных шести концов. Данная технология имеет двойной эффект: обеспечивает канал низкого сопротивления для миниатюрных сигнальных токов, текущих в несимметричных соединениях уровня сигнала на линии, и исключает возможность формирования больших объёмов вихревых токов корпуса штекера, что в ином случае формировало бы часть обратного канала для сигнала. Вихревые токи – это вращающиеся круговые токи, которые образуются в любом проводнике при воздействии магнитного поля, как например, при приложении сигнала антенного тока. Вихревые токи в проводнике заданного удельного сопротивления приводят к неизбежному рассеиванию энергии, эти потери энергии пропорциональны квадрату диаметра проводника – таким образом, чем он меньше, тем меньше воздействие вихревых токов на чувствительный аудио сигнал. Если прибавить к этому то, что из-за собственной индуктивности вихревые токи сохраняются некоторое время после удаления поля и всегда создают поле сопротивления создавшему их полю, можно отметить, что устранение этого явления может привести к улучшению передачи аудио сигнала – особенно при малых эффектах синхронизации. Вихревые токи увеличивают поверхностный эффект, при котором увеличивается интенсивность потока по направлению к внешней стороне проводника по мере увеличения частоты. Сделав центральный штекер полым, мы также сократили вихревые токи в этом секторе и таким образом уменьшили поверхностный эффект и собственную индуктивность схожим образом, как и в акустических кабелях в виде Х-образной трубки. Так как уменьшилась контактная площадь внешнего основного кольца, стало необходимо обеспечить очень прочное соединение, так что все штекеры Analoc™ имеют встроенное цанговое, запорное устройство, при плотной затяжке лепестков увеличивается зажимное усилие, что способствует идеальному шумоподавлению и надёжному соединению на протяжении всего срока эксплуатации. Контактная группа из чистой меди, представленная в аналоговой серии разъемов, позолочена на нулевом уровне, штекер в серии Signature покрыт родием. Это покрытие обеспечивает низкое контактное сопротивление на протяжении всего срока эксплуатации продукции, благодаря устойчивости и низкой химической активности данных металлов. Несмотря на то, что медь на втором месте по электрической проводимости (после серебра), она вступает в реакцию с кислородом и со временем может окисляться, что приводит к повышению контактного сопротивления и следовательно, к искажению исходного сигнала. Родий имеет преимущественные характеристики как металл для покрытия, благодаря его исключительной твёрдости. Аналоговый кабель QED так же выпускается на катушках по 50м. в серии межблочных кабелей Audio 40, его можно приобрести отдельно для специализированных проектов прокладки кабелей.В сложном, высокотехнологичном кабеле QED Reference Audio Evolution объединены новизна и почтительное отношение к основополагающим принципам. В его конструкции с двойной оболочкой как во внутреннем, так и во внешнем слое диэлектрика используется вспененный LDPE с ультранизкими потерями. Четыре посеребренных проводника изготовлены из бескислородной меди чистотой 99,999% (SPOFC) и свиты в форме сбалансированной четверки. Эта геометрия, вместе с двойным экраном из алюминиево-майларовой фольги и оплетки SPOFC, гарантирует полную нечувствительность к помехам. Аудио штекеры XLR имеют превосходную эргономичную конструкцию. Монолитный разъем гарантирует надежный и качественный контакт.

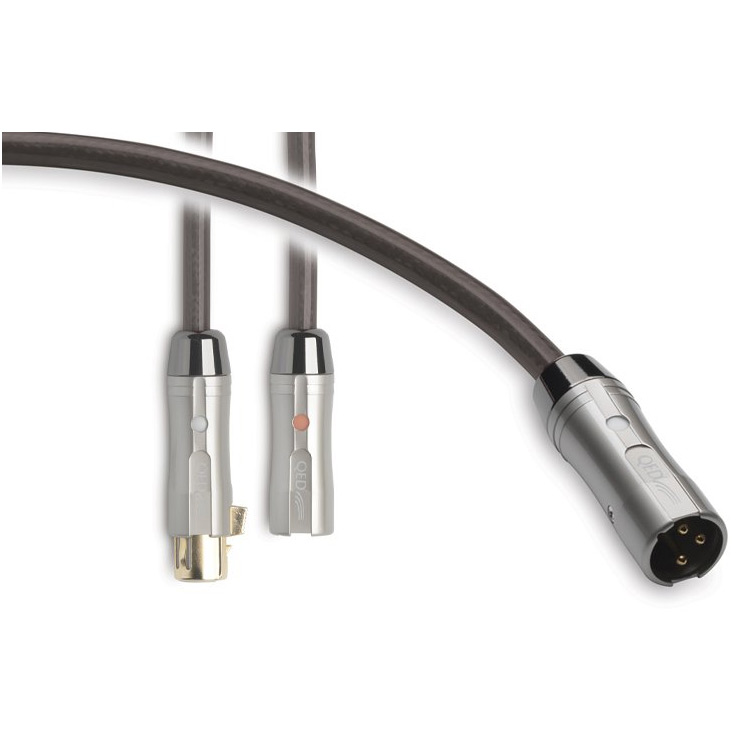

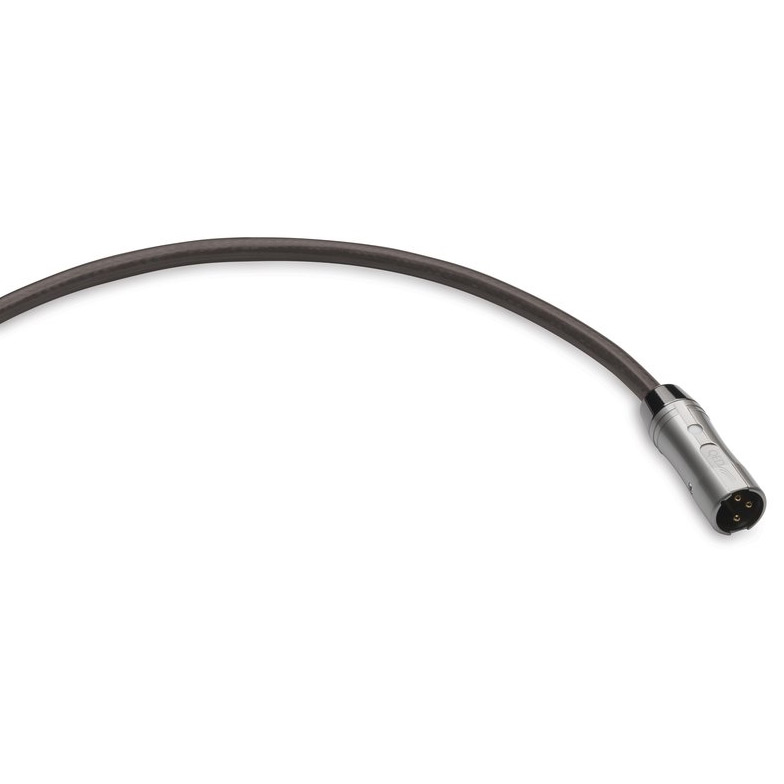

Характеристики межблочного кабеля QED Reference Audio Evolution XLR 1m:
- Тип:Аудио 2xXLR x 2xXLR межблочный кабель
- Сечение проводника (мм²):4x0.21
- Удельная емкость (пФ/м):129.3
- Удельная индуктивность (мкГ/м):0.35
- Тангенс угла потерь (10KГц) :0.0083
- Удельное сопротивление (Ом/м):0.0077
- Материал проводника:Посеребрнная многожильная бескислородная медь высокой очистки 99,999% OFC
- Материал экрана:Алюминизированная майларовая пленка плюс многожильная бескислородная медь высокой очистки 99.999% OFC
- Материал диэлектрика:Полиэтилен низкой плотности LDPE
- Наружный размер - диаметр (мм):8.1
- Геометрия кабеля:Сбалансированная геометрия
- Стандартные длины:1m, 1,5m, 2m катушка 50m
- Цвет (цвета) внешней оболочки:Серебристый
- Типы подходящих разъемов:XLR
- Конструкция разъема:Прецизионно сконструированный разъем с интегрированным захватом, покрытый золотом 24К
- Область применения:Межблочный кабель для подключения линейного сигнала 2XLR
