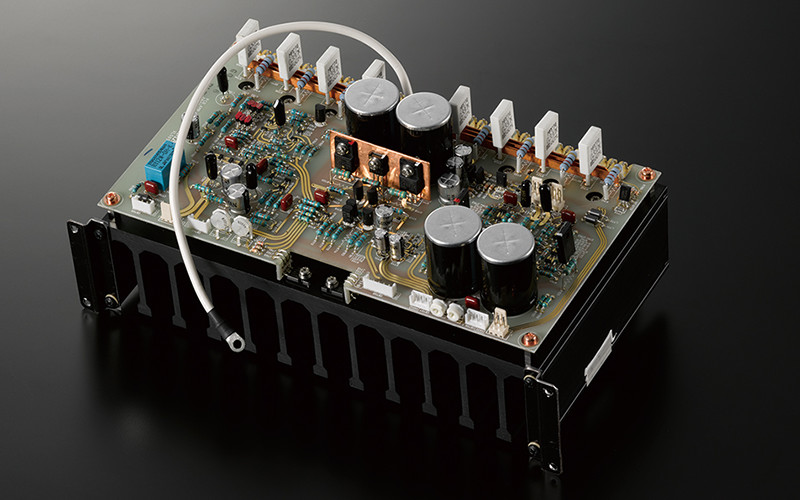

В аппарате задействована схема отрицательной обратной связи ODNF четвертого поколения, которая предназначена для устранения искажений. Благодаря ODNF 4.0 также увеличивается скорость нарастания выходного сигнала и обеспечивается широкий частотный диапазон. В выходной секции используется трехкаскадная схема на транзисторах Дарлингтона и четыре параллельных двухтактных контура усиления, а в предварительной секции применяется дискретный буферный контур (такой же, как в C-900u).

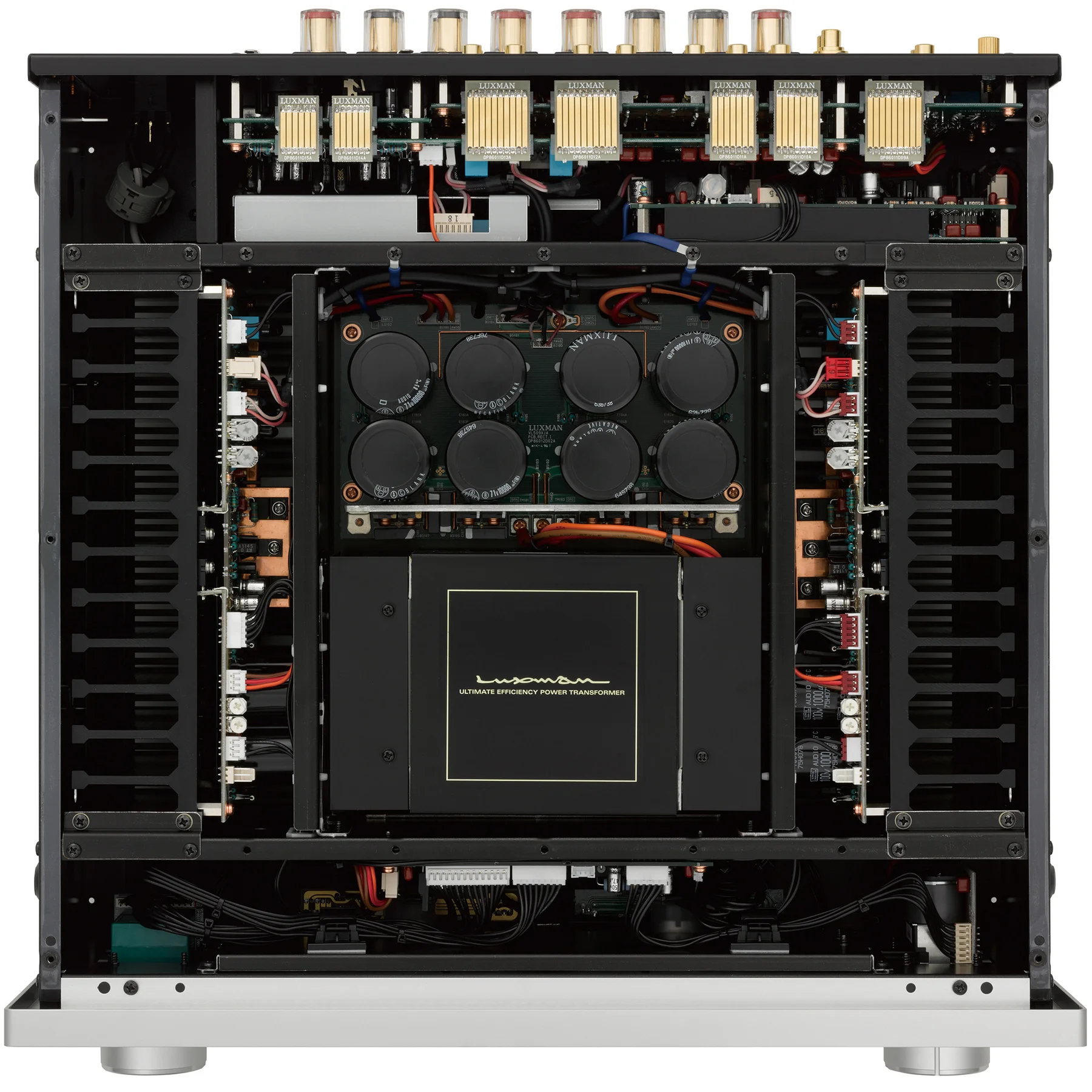

Благодаря таким технологиям удается уменьшить импеданс, повысить показатель соотношения сигнал/шум и обеспечить чистоту саунда. Блок питания оснащен крупным трансформатором мощностью в 600 ВА и восемью конденсаторами большой емкости. В итоге усилитель способен выдать 120 Вт на канал (8 Ом) и 220 Вт при 4 Ом.
Компания Luxman со свойственным ей перфекционизмом поставила перед собой цель создать идеальный интегральный усилитель. Флагман Luxman L-509X, позаимствовавший многие технические решения у предусилителя C-900u и оконечников M-700u, M-900u, представляет собой кульминацию развития данного проекта.

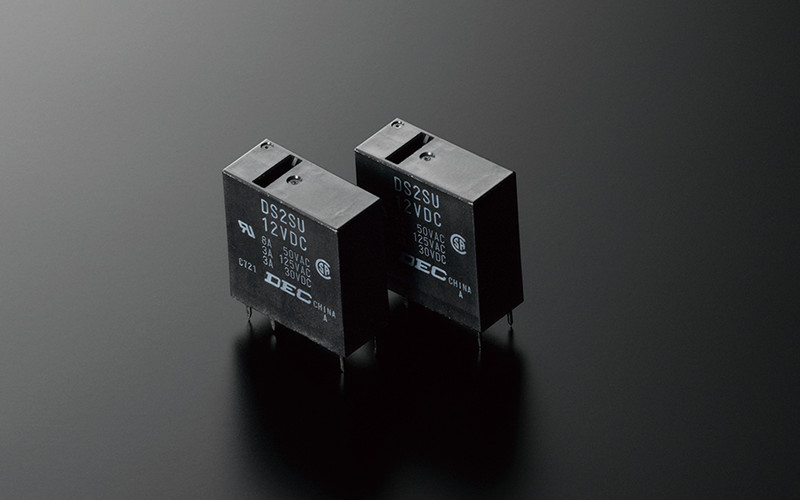

Устойчивая к вибрациям плата регулятора обеспечивает превосходное качество звучания на любой громкости. В Luxman L-509X используются высококлассные реле с низким сопротивлением, а на выходе установлены четыре пары винтовых клемм. Аппарат имеет большой демпинг-фактор и способен справиться с любыми акустическими системами.

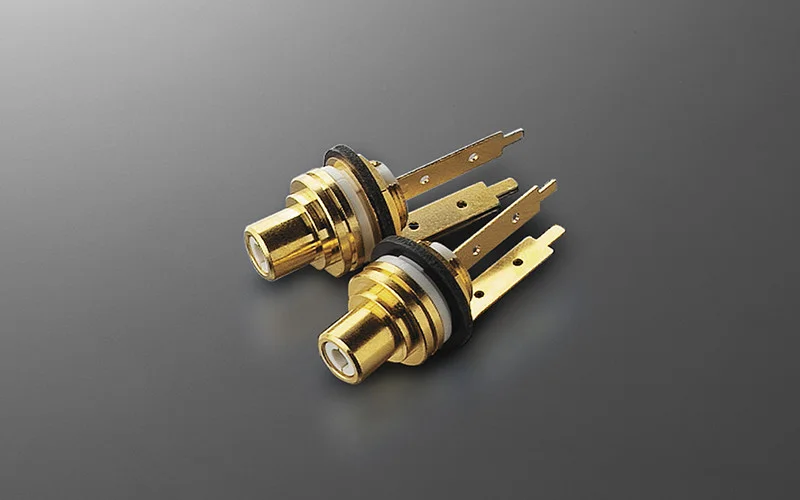

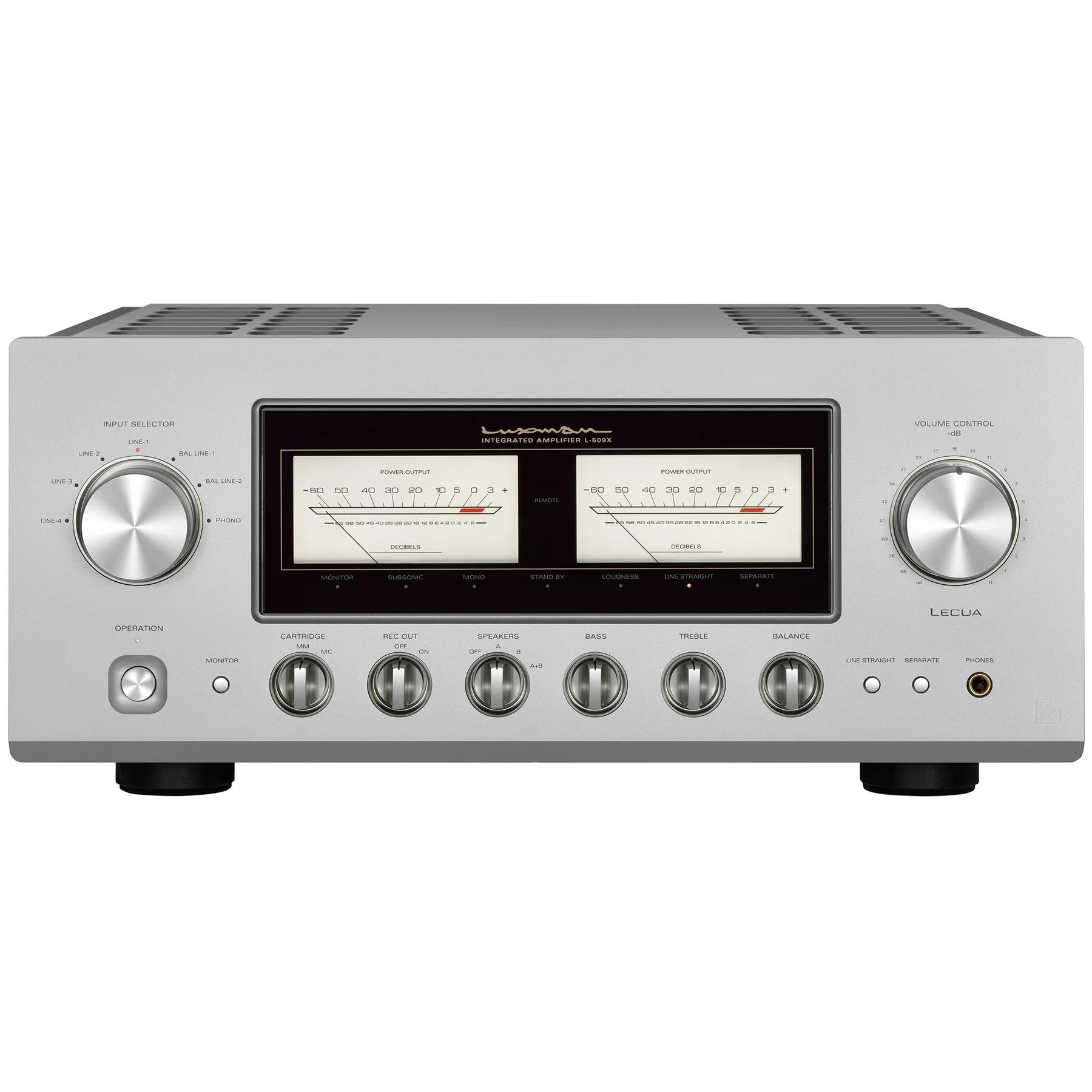

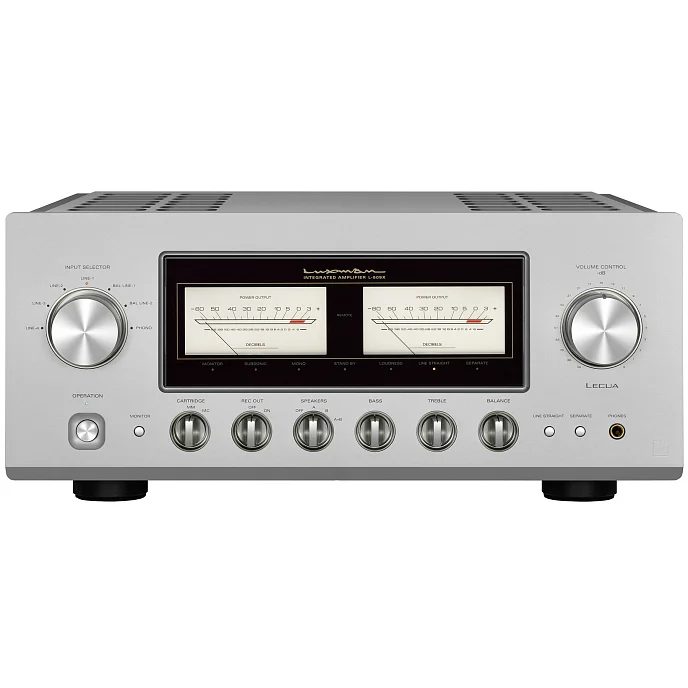

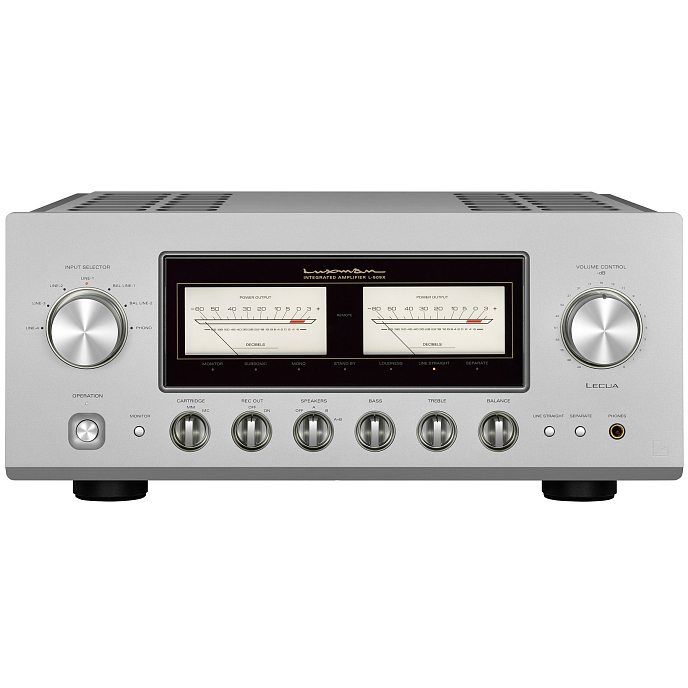

Флагман выполнен в элегантном ретро-дизайне со стрелочными VU-индикаторами, которые получили белую LED-подсветку, выделяющую данный усилитель среди своих собратьев по серии с синей и желтой иллюминацией. Модель обладает встроенным MM/MC-фонокорректором. На борту имеется пара XLR-входов и набор линейных входов RCA, один из которых выполнен из специального сплава, обладающего проводимостью меди и износостойкостью латуни.
Особенности:
- выходная мощность 2 х 120 Вт (8 Ом); 2 х 220 Вт (4 Ом);
- входная чувствительность/импеданс 180 мВ/47 кОм (линейный RCA), 180 мВ/55 кОм (линейный XLR), 1,1 В/47 кОм (вход оконечной секции Main In), 2,5 мВ/47 кОм (MM-фонокорректор), 0,3 мВ/100 Ом (MC-фонокорректор);
- выходное напряжение 1 В (Pre Out), 180 мВ (выход для записи Rec Out);
- диапазон частот линейный вход: 20 Гц - 100 кГц (- 3 дБ), фонокорректор: 20 Гц - 20 кГц (± 0,5 дБ);
- коэффициент гармоник менее 0,007% (1 кГц, 8 Ом), менее 0,06% (20 Гц – 20 кГц, 8 Ом);
- отношение сигнал/шум 105 дБ (линейный вход), 91 дБ (MM-фонокорректор), 75 дБ (MC-фонокорректор);

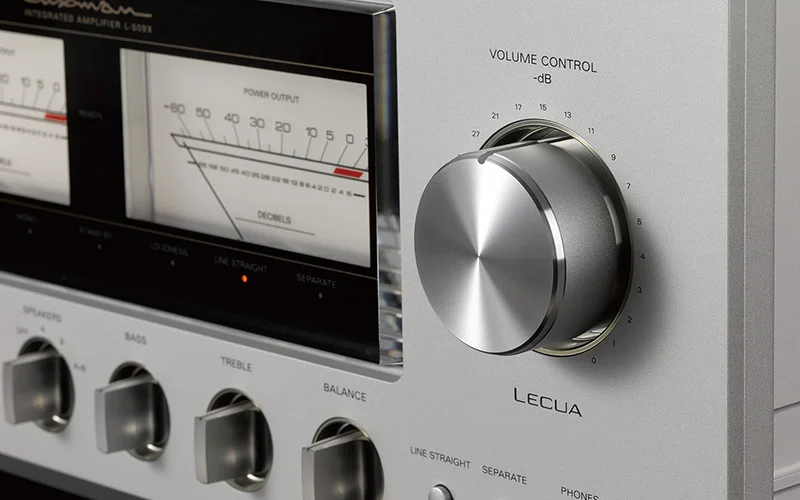

- аттенюатор громкости новая версия LECUA1000;
- контур обратной связи ODNF 4.0 (Only Distortion Negative Feedback);
- выходная секция параллельное двухтактное усиление с использованием биполярных транзисторов;
- коэффициент демпфирования 370;
- регулировка тембров ВЧ: ± 8 дБ (10 кГц), НЧ: ± 8 дБ (100 Гц);
- возможность обхода темброблока и регулятора баланса есть, кнопка Line Straight;

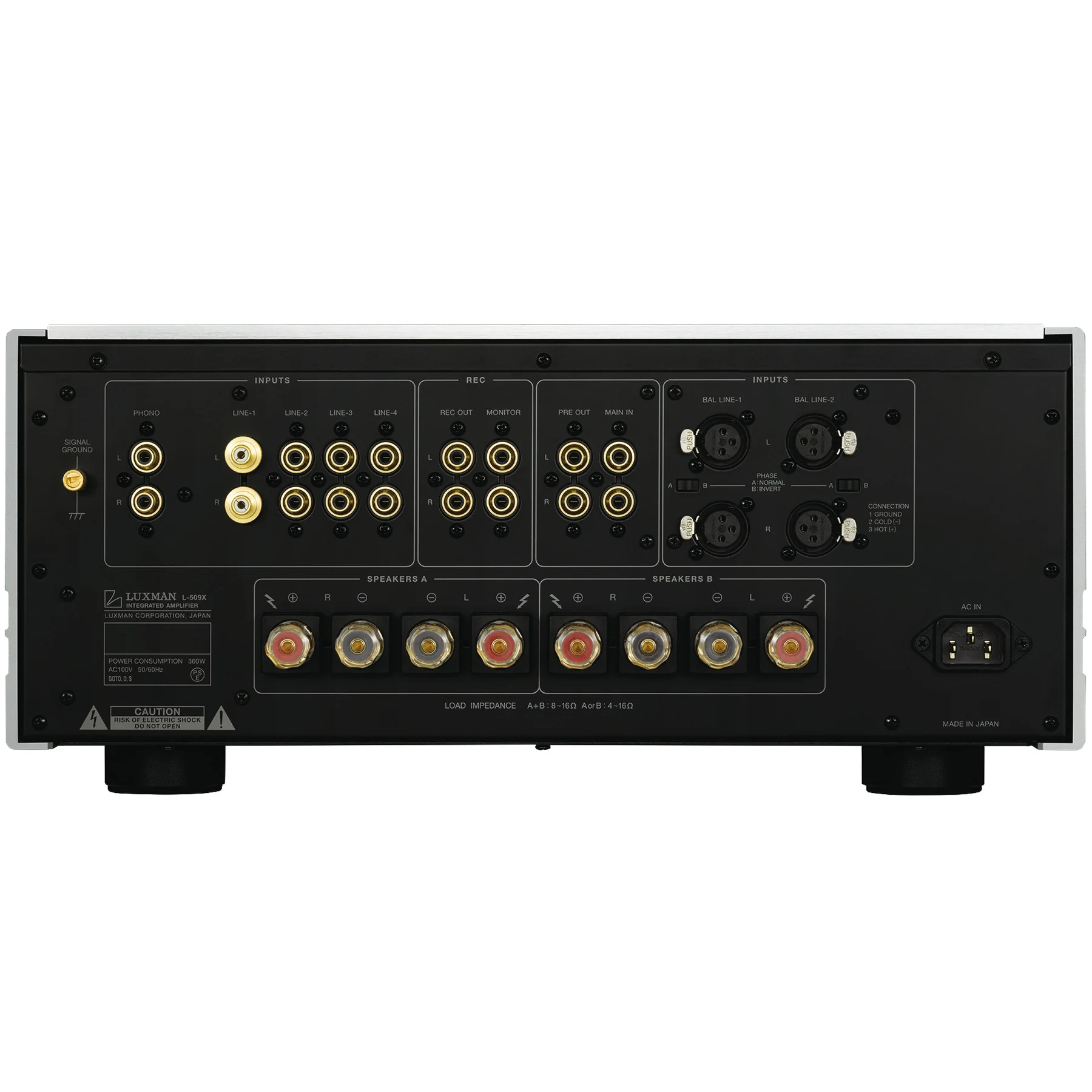

- входы 2 балансных XLR (с переключателями для инвертирования фазы сигнала), 4 линейных RCA (пара разъемов Line-1 выполнена из особого сплава на основе меди), разъемы MM/MC-фонокорректора (RCA), Monitor (RCA) для контроля записи, Main In (RCA) для прямого доступа к оконечной секции;
- выходы 6,3 мм для наушников, RCA для записи, Pre Out (RCA);
- прочая коммутация заземляющая клемма;
- тонкомпенсация есть;

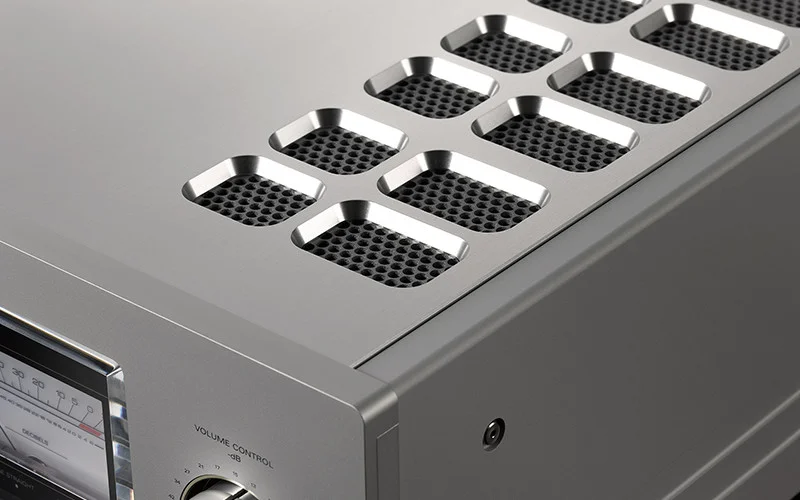

- материал корпуса сталь, алюминий;

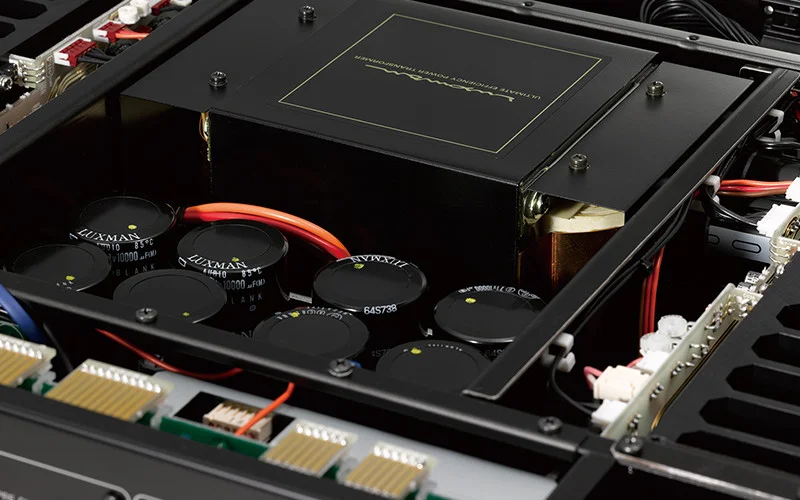

- блок питания массивный силовой трансформатор с Ш-образными пластинами сердечника мощностью в 600 ВА, 8 буферных сглаживающих конденсаторов емкостью по 10000 мкФ каждый (по 4 шт. на канал);
- выход на АС 4 пары высококачественных винтовых клемм;

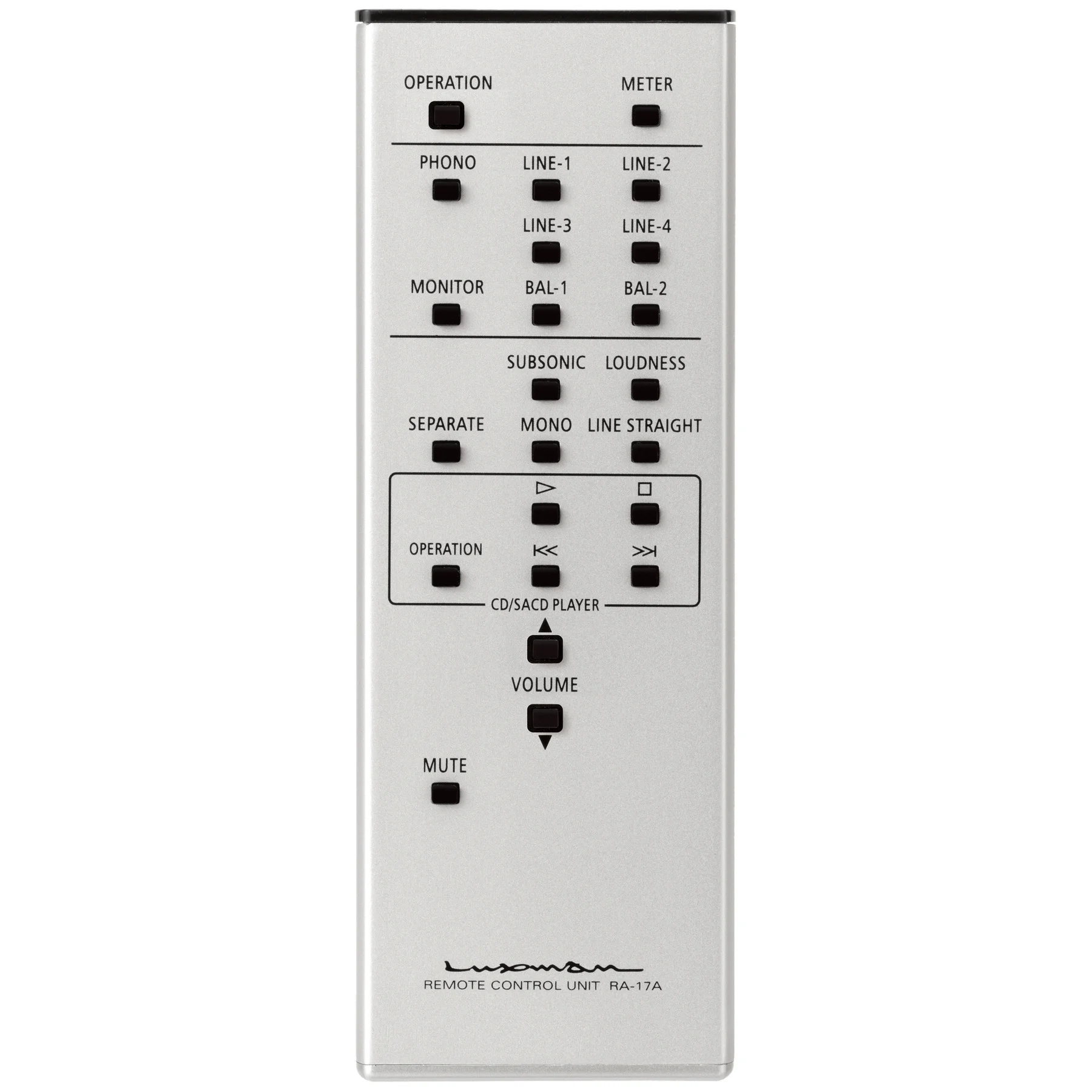

- пульт ДУ RA-17A в алюминиевом корпусе, подходит для управления CD-проигрывателем Luxman;
- потребляемая мощность 380 Вт, 150 Вт (при отсутствии сигнала), 0,5 Вт (standby);
- антивибрационные ножки есть;
- габариты (ШхВхГ) 440x193x463 мм;
- вес 29,3 кг;
Комплектация:
- усилитель;
- пульт ДУ;
- кабель;
- документация;
