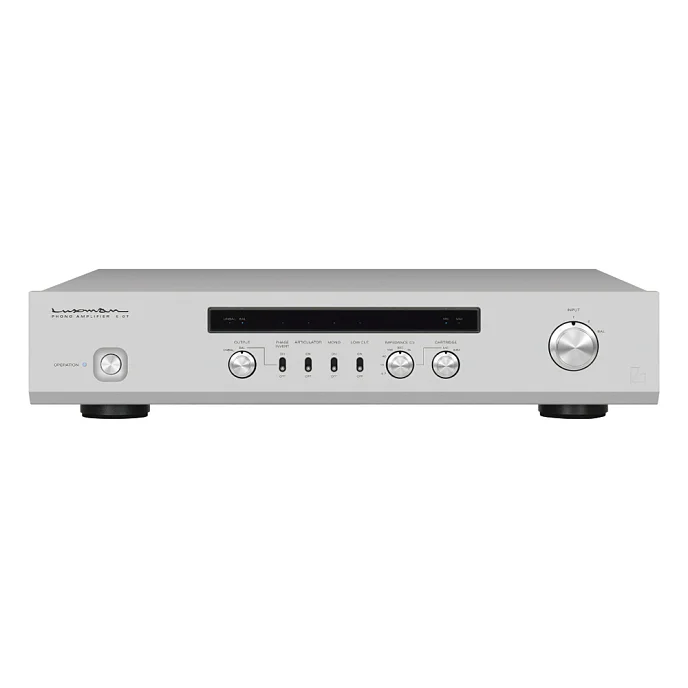

Luxman E-07 — фонокорректор для трех проигрывателей.
Особенности:
- RIAA, 4-параллельный полевой транзистор первой ступени, несбалансированная конфигурация;
- усиление MM 38 дБ; MC-L 66 дБ и MC-H 57 дБ;

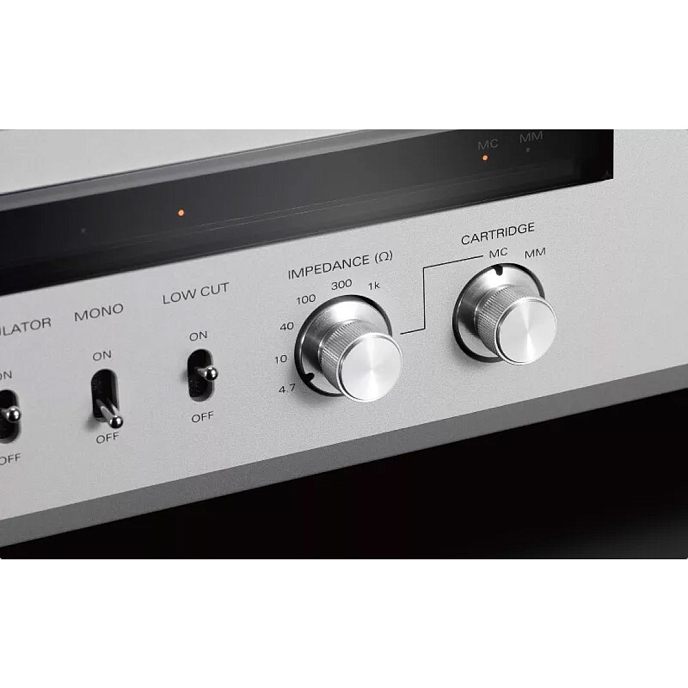

- входное сопротивление для MC: 4.7, 10, 40, 100,300 ОМ и 1 кОм;
- входное сопротивление для MМ: 34, 47, 56, Ом и 100 кОм;
- ёмкость: 0, 100, 220, 320pF.
- симметричная и несимметричная схема от входа до выхода.

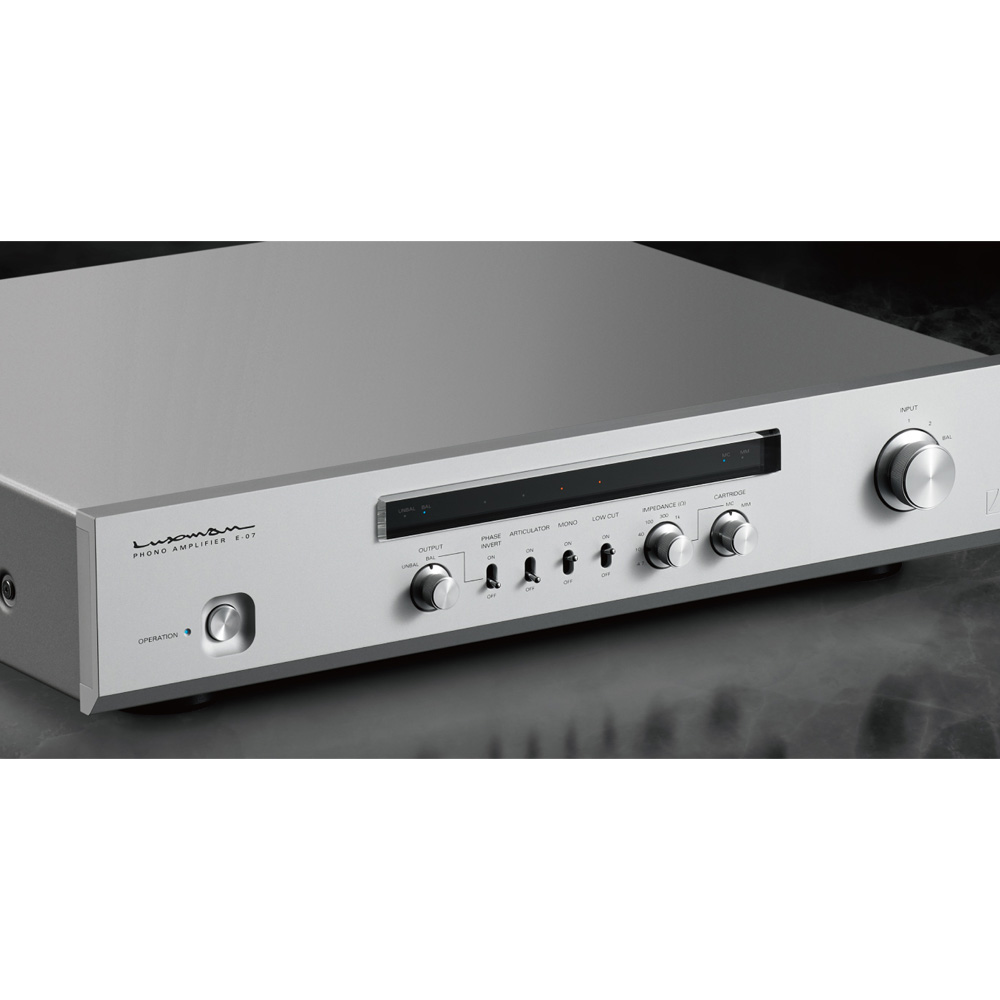

E-07 имеет ту же ширину, что и отдельные и встроенные усилители Luxman, и имеет тонкий корпус, который соответствует дизайну передней панели. Он также обладает встроенной производительностью и функциями, необходимыми для современных усилителей-фонокорректоров, которые улучшают качество воспроизведения в аналоговом формате.
В недавно разработанном повышающем трансформаторе для картриджей MC используется сердечник из супер-пермаллоя с высокой чувствительностью к микросигналам, что позволяет использовать трансформаторную технологию, разрабатывавшуюся на протяжении многих лет, и сконфигурирован с четырьмя независимыми каналами LR и низким/высоким сопротивлением, что позволяет выбрать оптимальный трансформатор для каждого из них. выбранная группа импедансов.

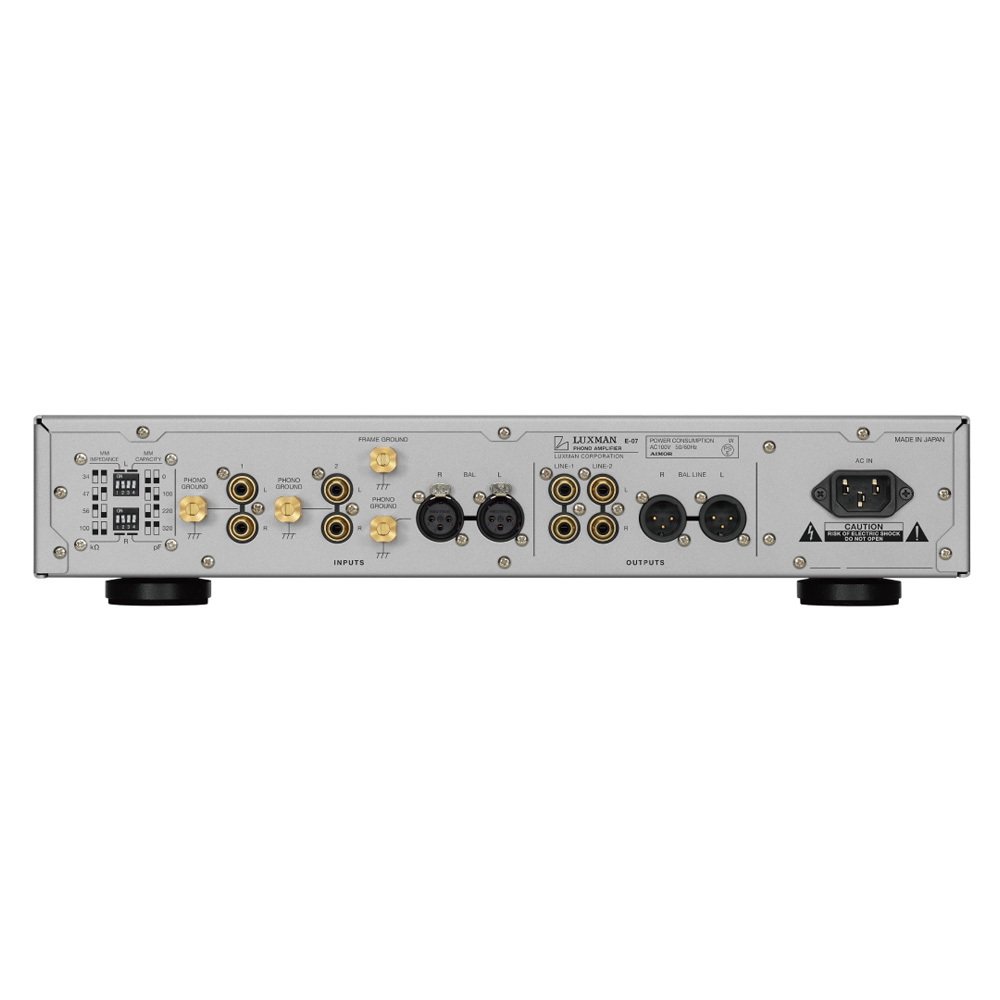

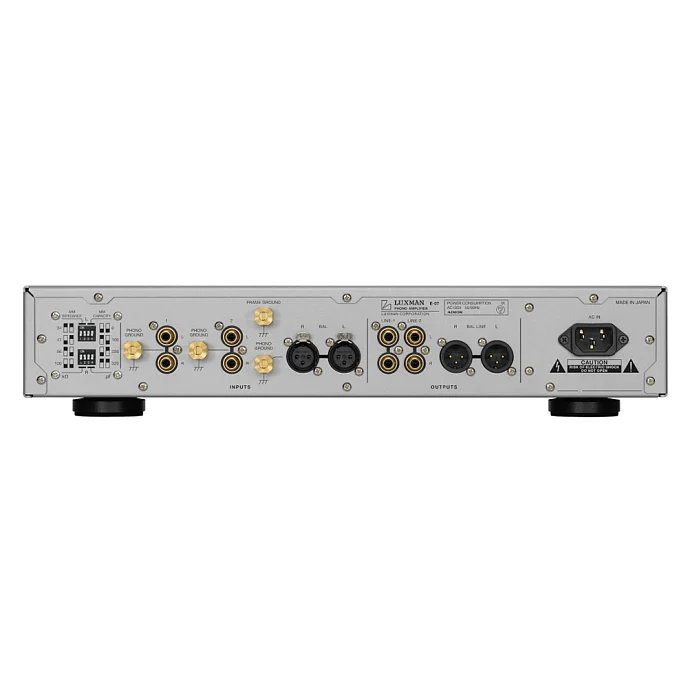

Он также поддерживает сбалансированные входы, которые могут принимать дифференциальные сигналы без потери выходной энергии картриджей MC. Устройство обеспечивает эффективное разделение левого и правого сегментов и значительное улучшение позиционирования. В дополнение к одному балансному (XLR) входу, он оснащен двумя несимметричными (RCA) разъемами. К нему можно подключить до трех аналоговых проигрывателей. Выход также включает в себя один балансный (XLR) и два несимметричных (RCA) разъема, что позволяет создавать разнообразную среду аналогового воспроизведения путем подключения к различным усилительным устройствам.
Основой для блока питания стали три трансформатора — они питают правый и левые каналы, а также цепи индикации. Три входа позволяют подключать, либо три проигрывателя, либо один с двумя тонармами. Инженеры использовали силовые кабели JPA-10000i с особой структурой. Таким образом удалось увеличить внешнюю толщину кабеля.
Высококачественный полупроводниковый усилитель-эквалайзер NF-типа
E-07 был разработан на основе лучших разработок компании Luxman в области схемотехники усилителей, которые разрабатывались на протяжении многих лет, и щедрого инвестирования ее ноу-хау в жанр усилителей с фоноэквалайзером, которые обрабатывают самый низкий уровень музыкальных сигналов среди аналоговых аудиопродуктов. Схема усилителя оснащена специальным эквалайзером типа NF, совместимым с кривой RIAA, совместимым с MM/MC, с высоким соотношением сигнал/шум, который обеспечивает низкий уровень шума за счет параллельного подключения 4 полевых транзисторов первого каскада.

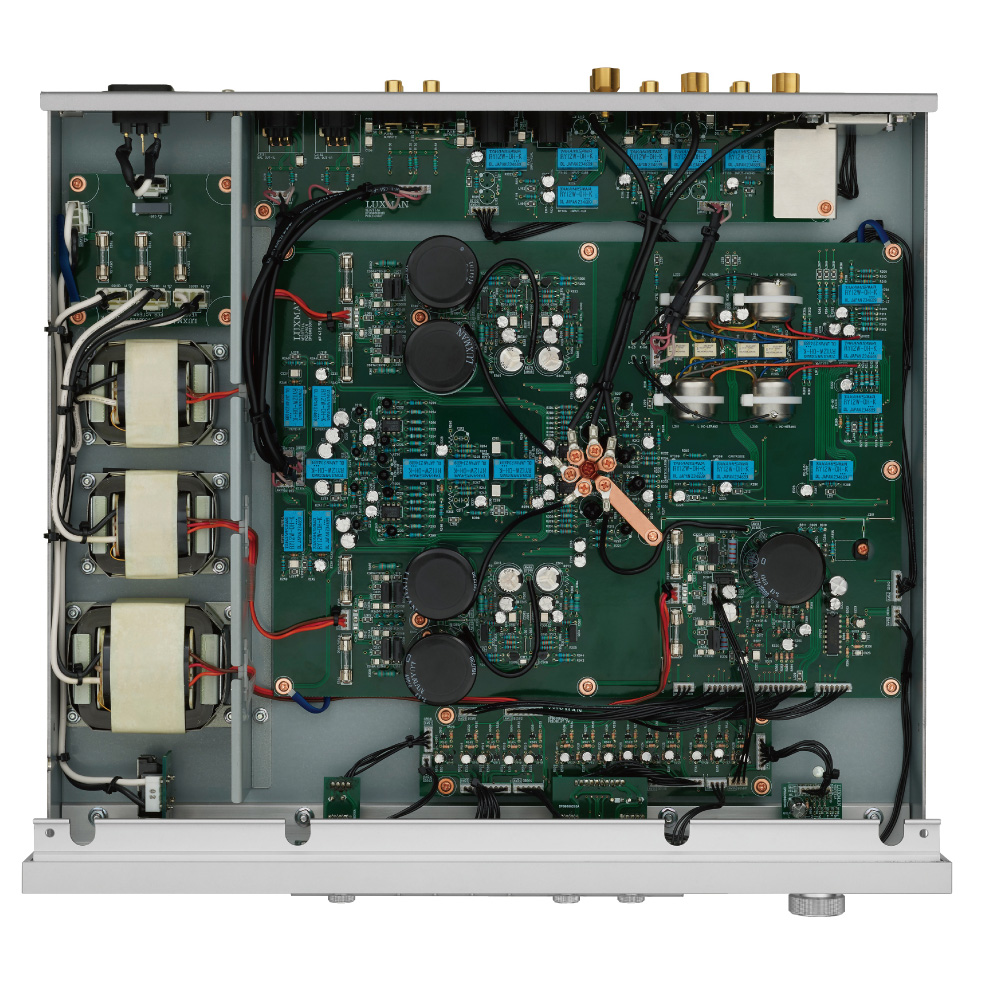

Для достижения плавного и энергичного звучания в большом количестве используются компоненты, отобранные с учетом наивысшего приоритета качества звучания, а также высококачественные оригинальные детали, изготовленные на заказ после многократных тестов на прослушивание. Кроме того, для корпуса, который является важным элементом, определяющим качество звука и тембр усилителя-эквалайзера, усиливающего слабые сигналы, была выбрана бесконтактная конструкция корпуса, которая изолирует блок питания и блок усилителя экраном, одновременно подавляя повышение сопротивления заземления из-за тока в корпусе.
Кроме того, для соединения между цепями используется медный провод OFC, который обеспечивает естественную передачу сигнала с помощью каждого спирального экранирующего сердечника и провода с сердечником без покрытия. Кроме того, были тщательно доработаны различные элементы, необходимые для аналогового воспроизведения, такие как позолоченный вход переменного тока, ориентация которого была изменена по сравнению с обычным направлением и который выдерживает вес кабеля вместе со всей клеммой, а также входящий в комплект кабель питания JPA-10000i, который имеет усовершенствованную нескрученную структуру и тонкий тип, с которым легко обращаться при большем диаметре проводника.

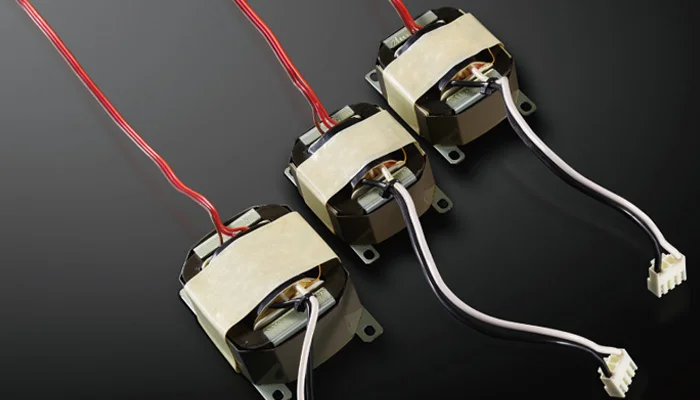

Мощные силовые трансформаторы для полностью независимых левого и правого каналов

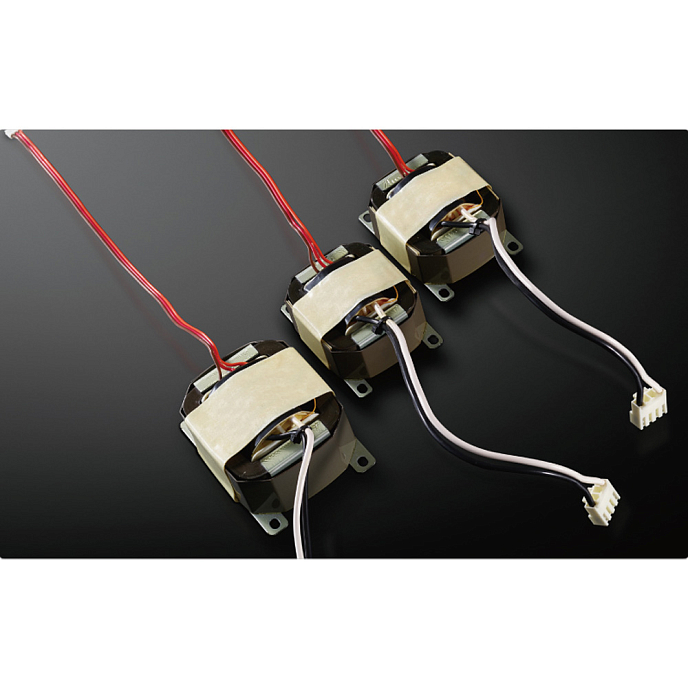

В E-07 используется трехтрансформаторная схема, которая полностью отделяет левый и правый каналы схемы усилителя и периферийные цепи для индикаторов и релейного привода от каскада силового трансформатора, создавая превосходную энергетическую среду, в которой колебания нагрузки каждого блока схемы не влияют друг на друга. Он также оснащен высокоинерционной схемой питания, которая обеспечивает чрезвычайно стабильную подачу тока благодаря блочным конденсаторам большой емкости класса усилителей мощности (10 000 мкФ x 5).
Множество функций для повышения удобства

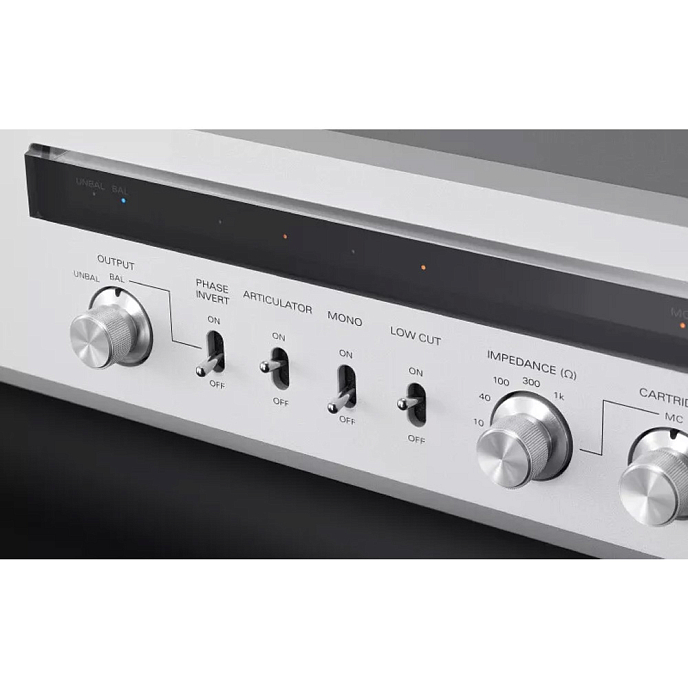

E-07 оснащен функцией артикуляции, которая использует ток сигнала воспроизводимой пластинки для размагничивания картриджа или MC-трансформатора, переключателем низких частот, который подавляет колебания низкочастотного динамика за счет снижения низких частот, вызванных деформацией пластинки, переключателем монорежима, который удобен при воспроизведении монофонических записей, и переключатель инверсии фазы на передней панели, который изменяет фазу сбалансированного выхода в соответствии с подключенным устройством.
Комплектация:
- фонокорректор;
- кабель питания;
- документация.
