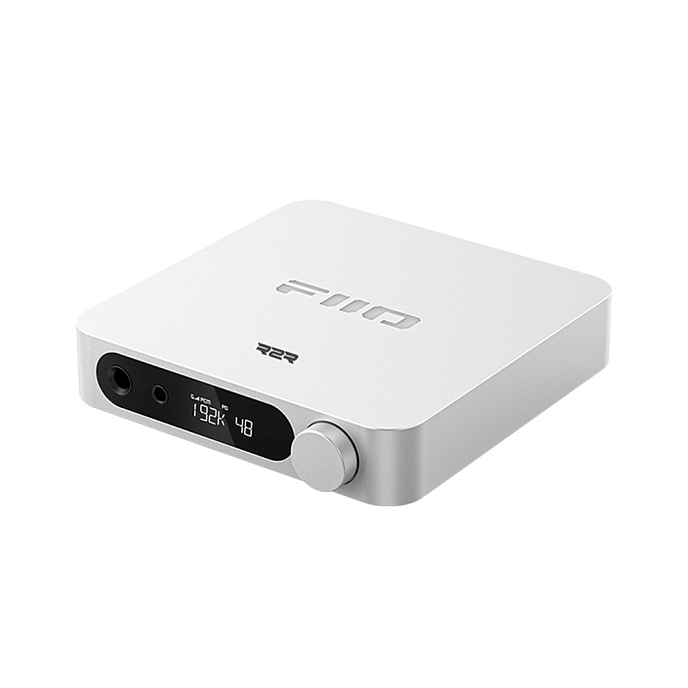

FiiO K11 R2R (F3031K) - цап/усилитель для наушников. Устройство является развитием ранее выпущенной модели K11. Специально для ЦАП K11 R2R компания FiiO разработала четырёхканальную полностью дифференциальную 24-битную резистивную матрицу R2R. Для каждого из четырёх каналов используется 48 сверхтонких плёночных резисторов – всего 192 резистора на всех четырех каналах с точностью 0,1%. Массив R2R в сочетании с профессионально разработанной аудиосхемой с малошумящими компонентами FFT обеспечивает чистый, насыщенный саунд с более тёмным фоном.
Особенности:
- 24-битные R2R DAC-резистивный массив;
- 4-канальный контроллер громкости;
- возможность выбора между режимами NOS и OS;
- RGB-подсветка логотипа, отображающая частоту дискретизации аудиосигнала;
- аудио входы: USB C, оптический, коаксиальный;
- поддержка PCM 32 бит / 384 кГц и DSD256;
- LCD экран;
- максимальная выходная мощность: 1.3 В при 32 Ом;
- 3 режима усиления;
- работа в режиме NOS и OS;
- специальный блок питания;
- подсветка логотипа.

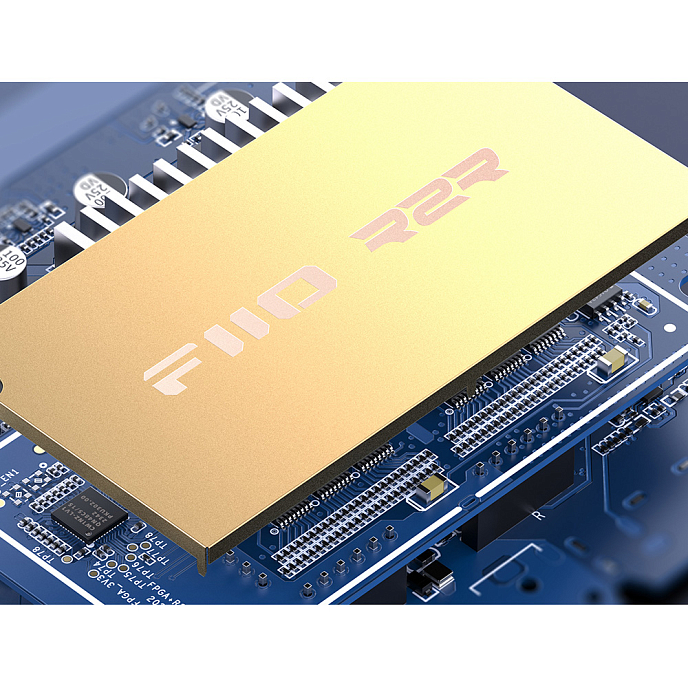

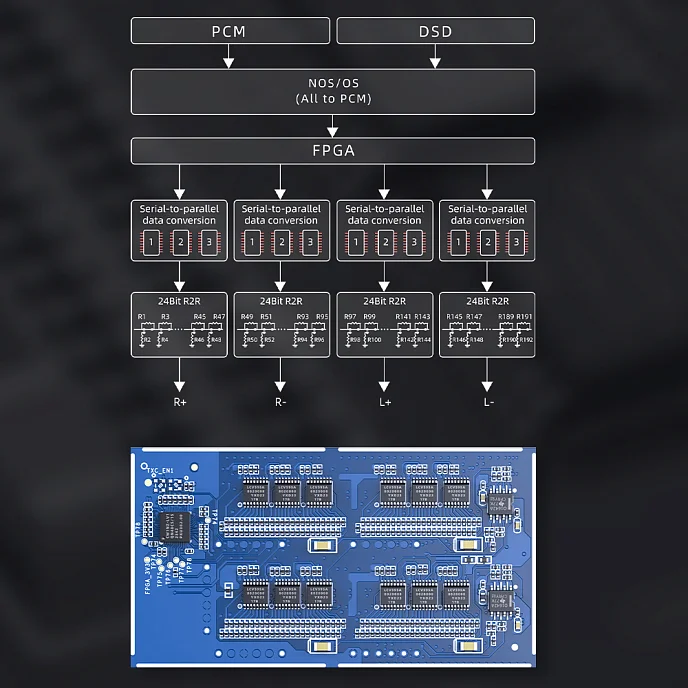

Полностью дифференциальный 24-разрядный ЦАП из массивов резисторов R2R
Новый четырехканальный полностью дифференциальный 24-разрядный ЦАП R2R собственной разработки FIIO состоит из 2x48 прецизионных матриц тонкопленочных резисторов на канал, что составляет в общей сложности 192 резистора с допуском 0,1% и низким температурным дрейфом (30 ppm). Такая конфигурация обеспечивает уникальное и чарующее звучание. Такая конфигурация приводит к снижению уровня шума, меньшему количеству гармоник БПФ и более темному музыкальному фону по сравнению с обычными моделями.
Два режима обработки на выбор. NOS и OS
Режим NOS (без передискретизации): поддерживает исходную частоту дискретизации для декодирования, сохраняя аутентичный звук и позволяя вам наслаждаться новыми органичными и захватывающими ощущениями от прослушивания. Режим операционной системы (передискретизация): Увеличьте частоту дискретизации до 384 кГц, что обеспечивает превосходное качество и еще более утонченный и чистый звук.

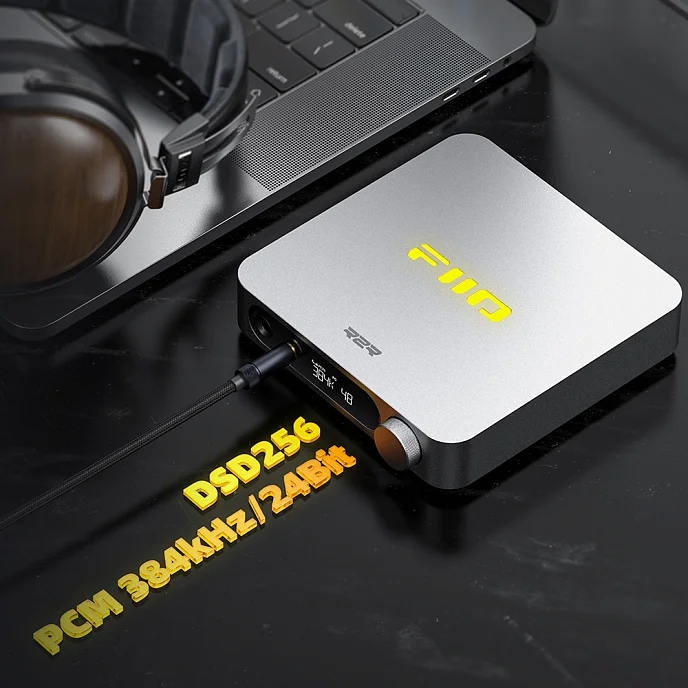

Точное 24-битное декодирование
Поддержка PCM-декодирования 384 кГц / 24 бит и DSD256 означает, что K11 R2R может легко обрабатывать высокоточные аудиосигналы и полностью восстанавливать детали, обеспечивая превосходное качество звучания. Для DSD256 требуется установить режим вывода DSD на устройстве-источнике в режим Native, который преобразуется в PCM перед декодированием с помощью резисторных матриц R2R.

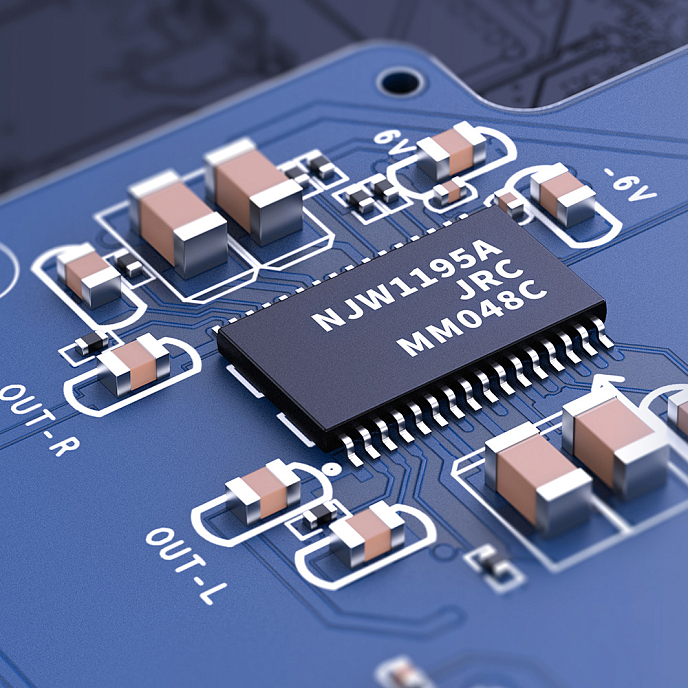

Высокоточный электронный регулятор громкости
NJW1195A - это 4-канальный электронный регулятор громкости. Этот электронный потенциометр с резисторной лестницей отличается низким уровнем искажений и шума, что позволяет точно регулировать громкость.
3 уровня усиления + 3 независимые кривые громкости
3 независимых уровня усиления и кривые громкости позволяют K11 R2R улучшать качество прослушивания с различными типами наушников, независимо от того, используете ли вы чувствительные наушники или внутриканальные наушники, которыми сложнее управлять.
Специально разработанная аудиосхема
Аудиосигнал передается через интерфейсный процессор USB на цифровой аудиомост. После обработки на ПЛИС он отправляется на ЦАП R2R для 4-канального вывода после декодирования. Затем он проходит через два операционных усилителя Ti OPA1642 для фильтрации нижних частот и одностороннего преобразования аналогового сигнала и передается на электронный чип регулировки громкости NJW1195A для точной регулировки громкости. Выходной каскад использует два операционных усилителя SGM8262 для 4-полосной инверсии фазы и усиления, в результате чего на выходе получаются несимметричные и сбалансированные аналоговые сигналы. Аудиосхема оснащена регуляторами усиления. Она дополнена специально разработанной схемой защиты наушников и системой устранения хлопающих шумов, что обеспечивает высокое качество воспроизводимого звука и надежность аудиосхемы.

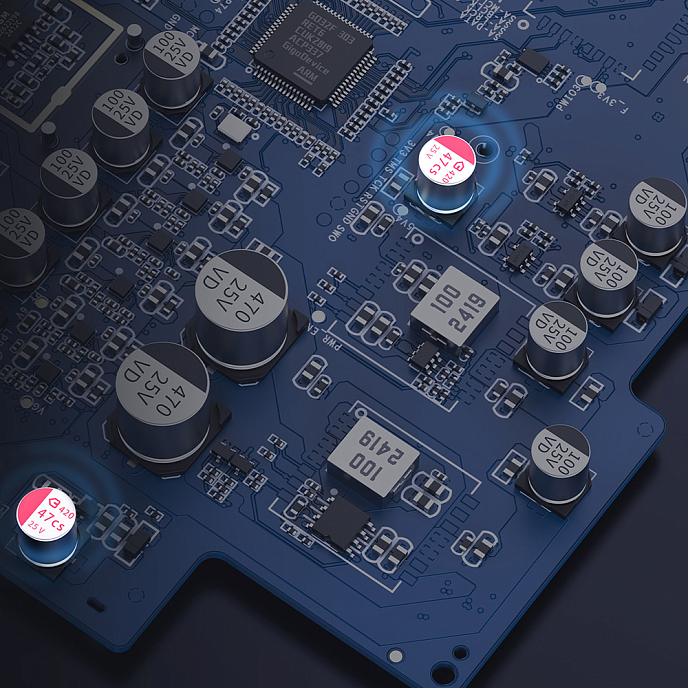

Специально разработанный источник питания
В K11 R2R используется до 17 микросхем прецизионного регулятора LDO с низким уровнем шума и 2 DC-DC преобразователя, обеспечивающих многоканальный специализированный источник питания напряжением -9 В, 8 В, ±7,5 В, ±6 В, 5,4 В, 3,3 В, 1,8 В и 1,2 В. Они сочетаются с внешним импульсным источником питания напряжением 12 В, изготовленным на заказ, для обеспечения чистоты подаваемого питания и создания прочной основы для повышения выходной мощности.
Твердотельные конденсаторы сделаны из берилла, а сверхнизкий ESR конденсаторов в сочетании с превосходными возможностями защиты от помех позволяют им обеспечивать стабильное и чистое питание и, таким образом, получать высококачественный звук.

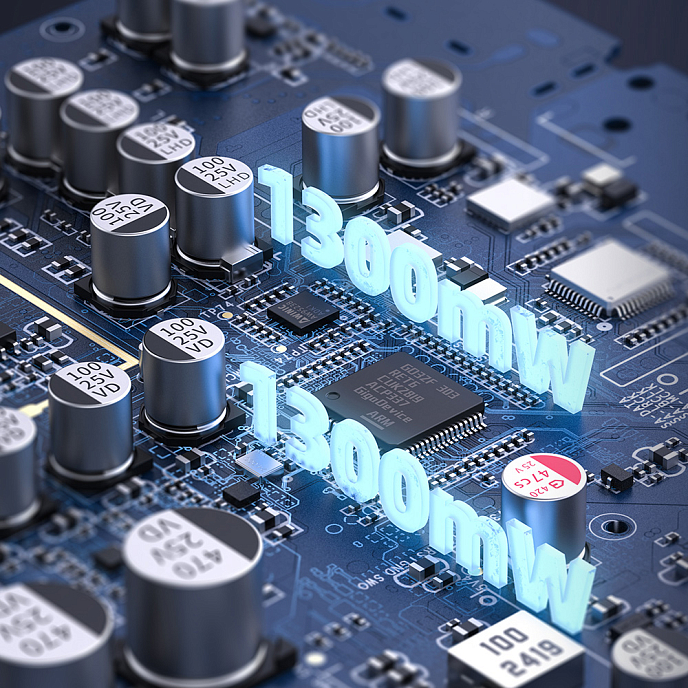

Мощный выход, позволяющий расслышать каждую мельчайшую деталь
При нагрузке 32 Ом K11 R2R способен выдать 1300 МВт+1300 МВт в сбалансированных режимах. Это позволяет ему легко управлять многими наушниками HiFi и гарнитурами для полного раскрытия их потенциала. Мощность на выходе 6.3 мм: 660 мВ при 16 Ом, 460 мВ при 32 Ом и 50 мВ при 300 Ом. Мощность на выходе 4.4 мм: 520 мВ при 16 Ом, 1300 мВ при 32 Ом и 220 мВ при 300 Ом.

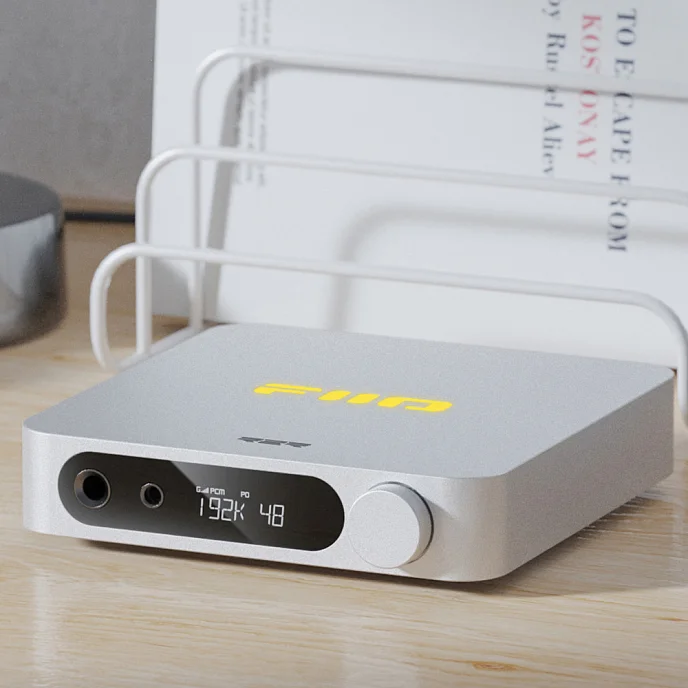

Высокую четкость изображения обеспечивает красивый экран
Специальный, высококонтрастный и долговечный ЖК-экран позволяет легко определить частоту дискретизации, громкость, коэффициент усиления или режим вывода одним взглядом. Долговечный ЖК-экран, который всегда включен и не выгорает.
Комплектация:
- цап;
- блок питания;
- кабель USB-C;
- документация.
