Неописуемое ощущение пространства, возникающее только тогда, когда звук льется широко и свободно, а также впечатление подлинно живого исполнения музыки возникает только тогда, когда усилитель обладает щедрым запасом мощности для правильного управления акустическими системами. Чтобы удовлетворить этим требованиям, в усилителях Esoteric используются только самые лучшие компоненты и массивные блоки питания. Четко следуя философии конструирования, принятой ранее для топового моно усилителя мощности M1 из серии Grandioso, новая стерео модель S-02 высвобождает каждый нюанс звука и передает все богатство эмоций живого исполнения музыки.
Импеданс акустических систем может сильно меняться в зависимости от частотного состава воспроизводимой музыки. Моменты быстрой атаки по глубоким басам представляет серьезную нагрузку для усилителя, требуя от него не только большой непрерывной выходной мощности, но и выдачи повторяющихся пиков сигнала. Если блок питания не способен выполнить эти требования, может пострадать динамика музыки. Большой запас энергии в источнике питания S-02 позволяет ему при номинальной мощности 145 Вт на 8 Ом выдавать впечатляющие 580 Вт на 2 Ома – свидетельство линейной зависимости выходной мощности от нагрузки, позволяющее воспроизводить весь динамический диапазон аудио сигналов на любых уровнях громкости.

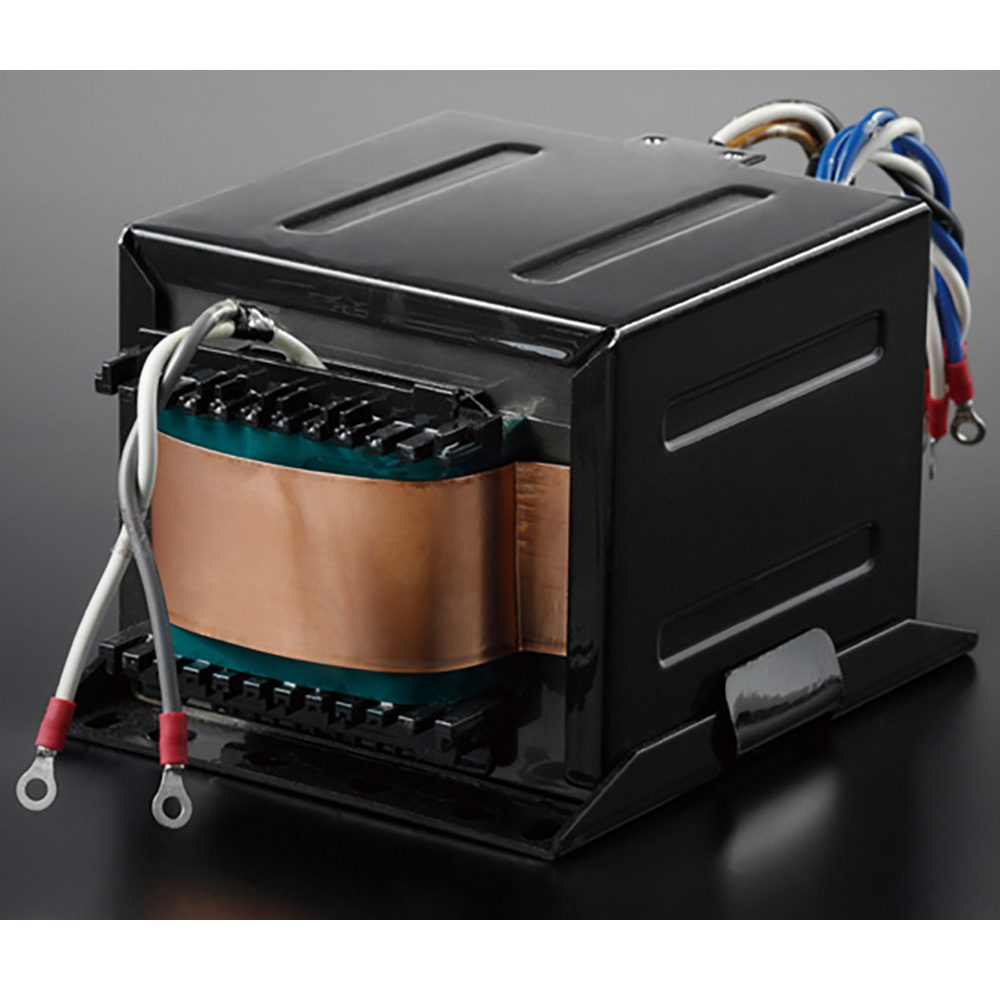

Уникальный заказной трансформатор

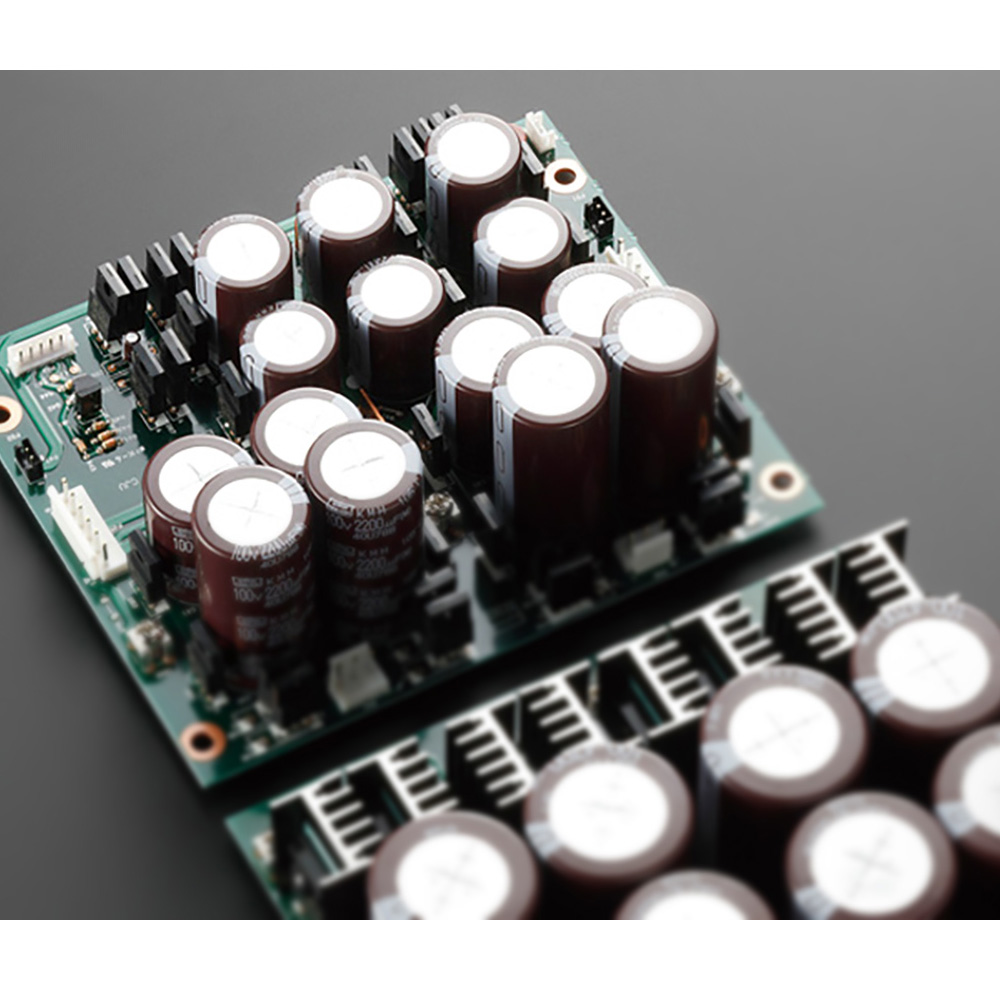

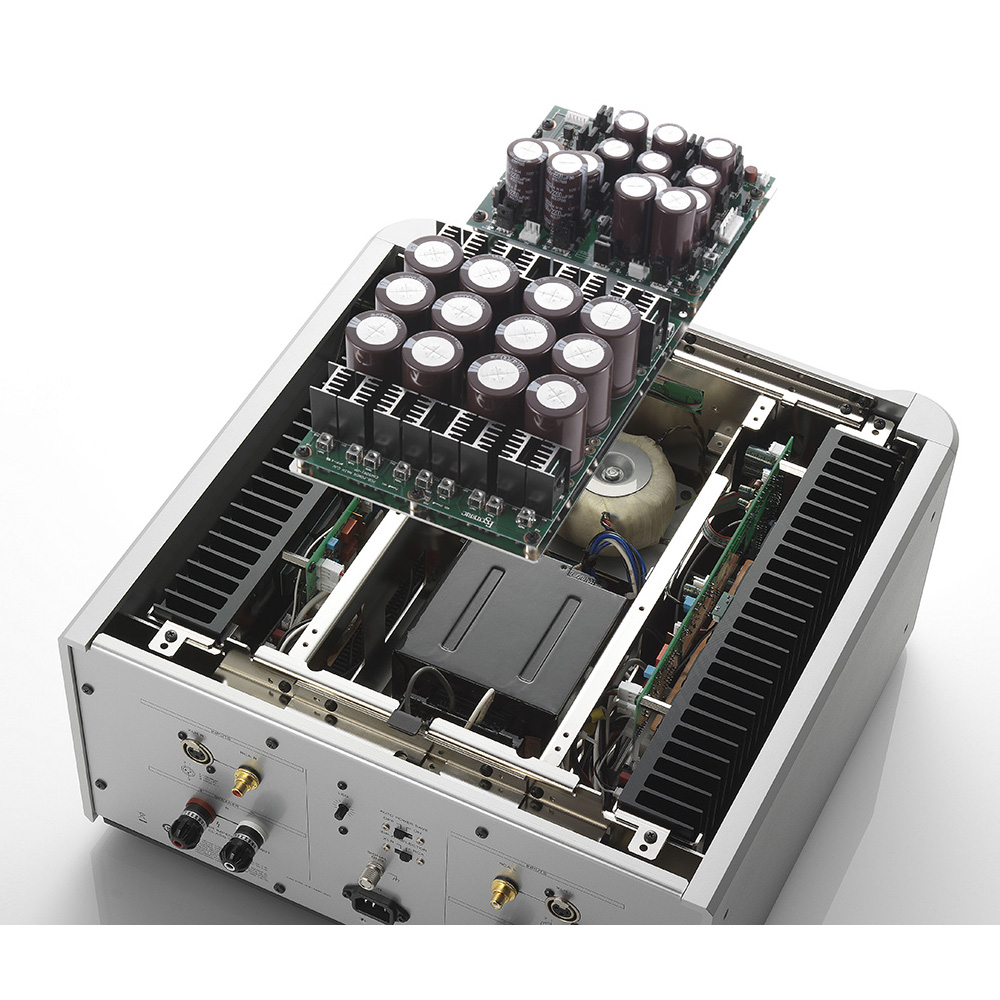

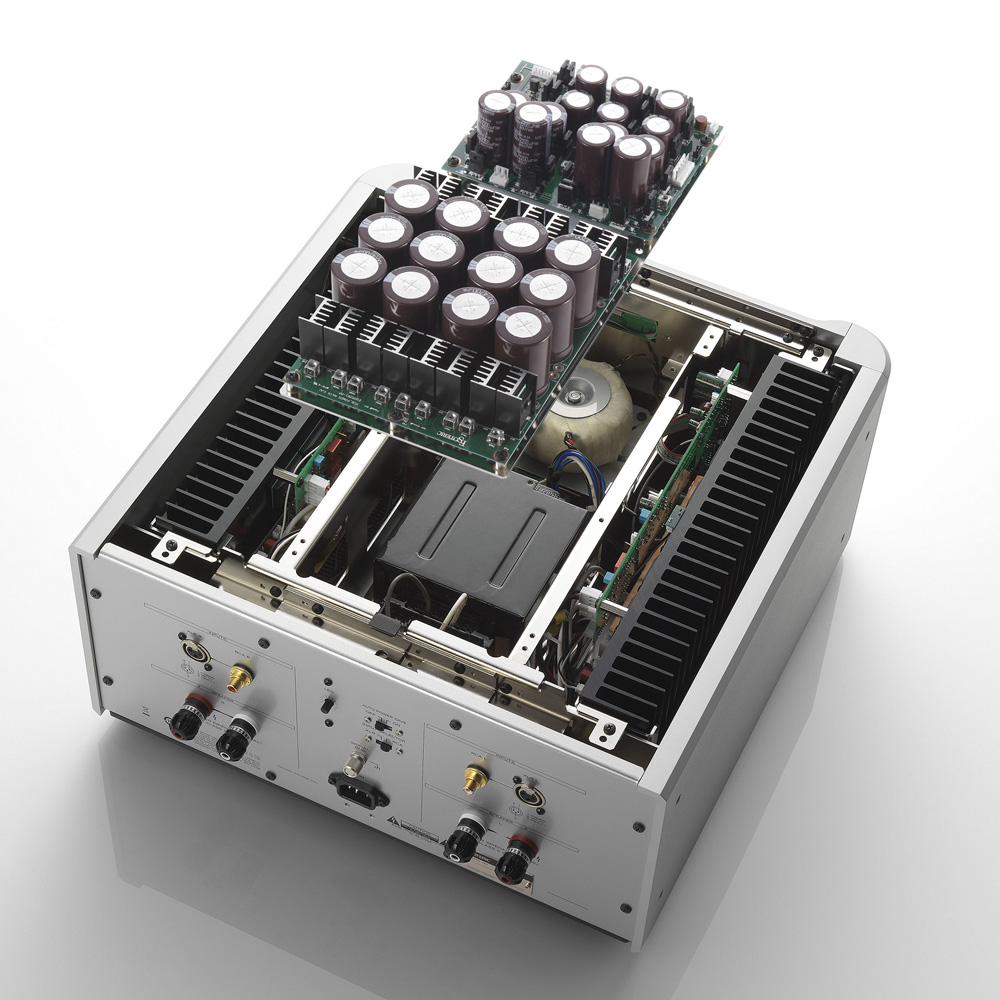

Большое внимание было уделено заказному силовому трансформатору S-02, выбору материалов для его Ш-образного (EI) сердечника, сечению магнитопровода и даже монтажу его на шасси. Такой тип трансформатора популярен среди аудиофилов, которые выбирают его за полнокровный и высококачественный бас. Для сохранения чистоты звука, этот крупный трансформатор на 940VA имеет раздельные вторичные обмотки для левого и правого каналов и прочно закреплен на жесткой стальной плите толщиной 5 мм. Три параллельно соединенных конденсатора емкостью 4700 мкФ на каждый канал сокращают время заряда/разряда и обеспечивают собранное и быстрое звучание. Шины питания проложены толстыми кабелями с обжимными разъемами для сокращения импеданса до минимально возможного уровня. Для понижения выходного импеданса до абсолютного минимума конструкторы использовали по 9 толстых шин в каждом канале на мощные каскады и устранили необходимость в применении индуктивности (катушки) на выходе. Огромные усилия были приложены для упрощения схемы и расширения ее полосы пропускания - в результате достигнуто исключительное значение демпинг-фактора - 1000. Благодаря этому, даже басовые драйверы большого диаметра получают четкое демпфирование для точного воспроизведения звука, обеспечивая ощущение широты во всем диапазоне частот – вплоть до самых глубоких басов. Входной аудио сигнал поступает в S-02 через балансные буферные каскады на дискретных элементах и передается на каскады усиления также по балансному тракту с низким импедансом. Выдающийся динамический диапазон обеспечивается чистым и свободным от шумов сигналом, а также высокой чувствительностью, необходимой для передачи всех нюансов – от музыкального крещендо, до полной тишины.

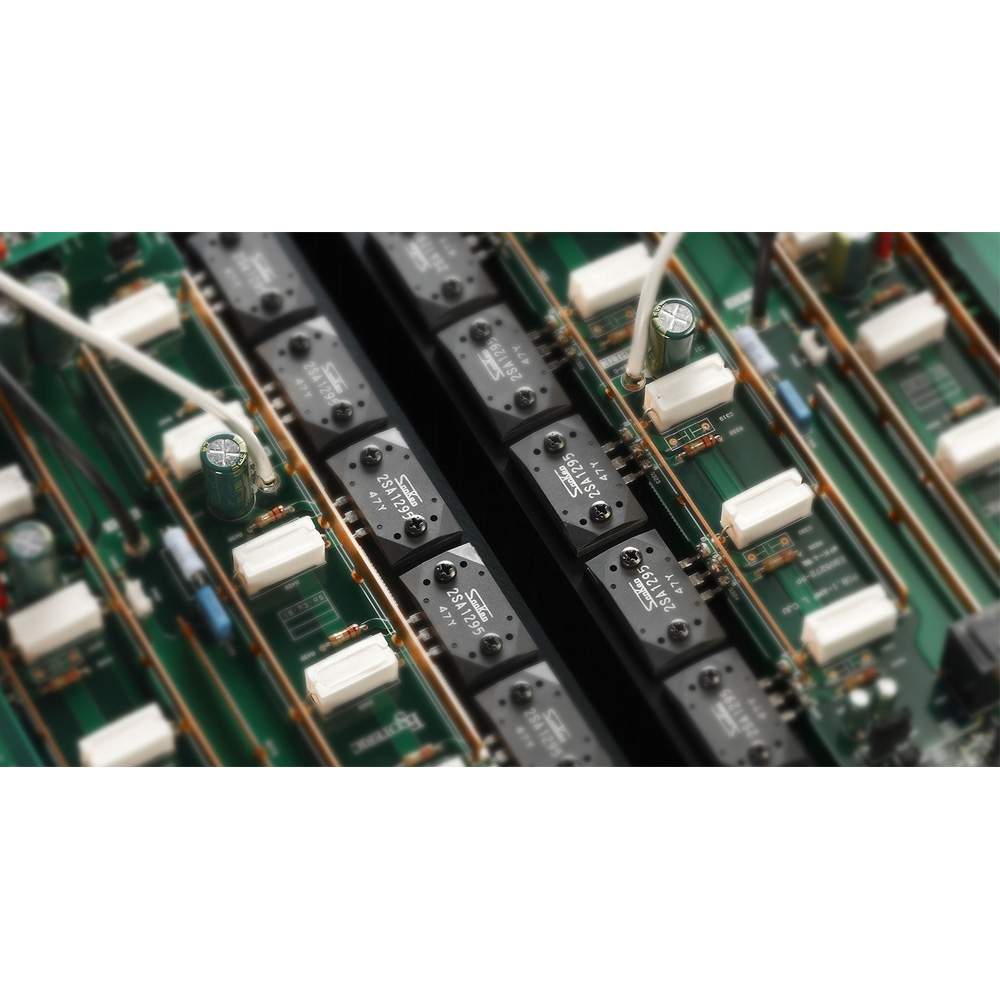

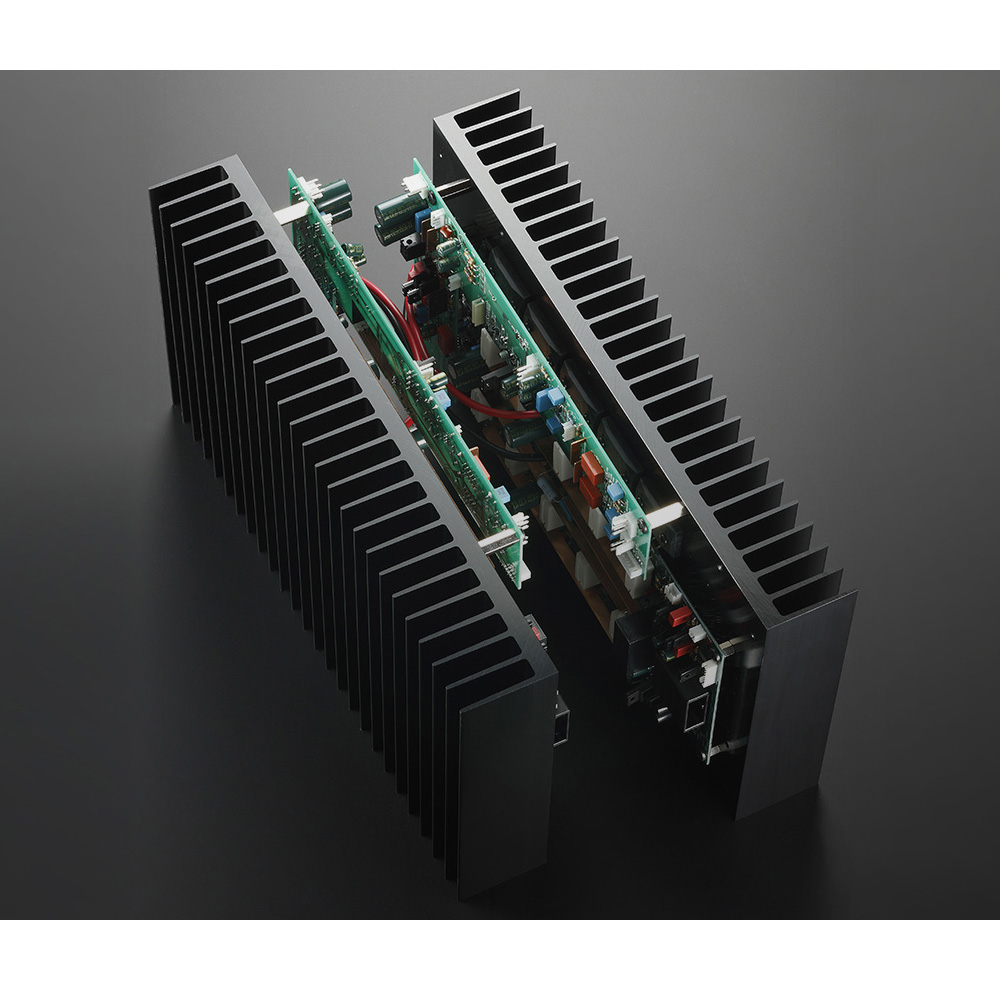

Крупные биполярные транзисторы LAPT (Linear Amplified Power Transistor), способные непрерывно выдавать ток в 17 ампер, а в пиках мгновенно до 34 ампер, имеют также широкую полосу пропускания, необходимую для высочайшей тональной верности. LAPT транзисторы организованы в трехкаскадную конфигурацию Дарлингтона с пятью параллельно работающими пуш-пульными модулями.
Фирменная схема LIDSC
Уникальная схема сопряжения драйверного каскада LIDSC (Low Impedance Drive Stage Coupling), использованная в S-02, снижает переходной импеданс и повышает способность выдавать большие токи. Это позволяет максимизировать амплитуду сигнала в пределах имеющегося напряжения от источника питания, сократить искажения, приближая способность S-02 управлять акустическими системами к тому, что имеется у топового моноблока M1.

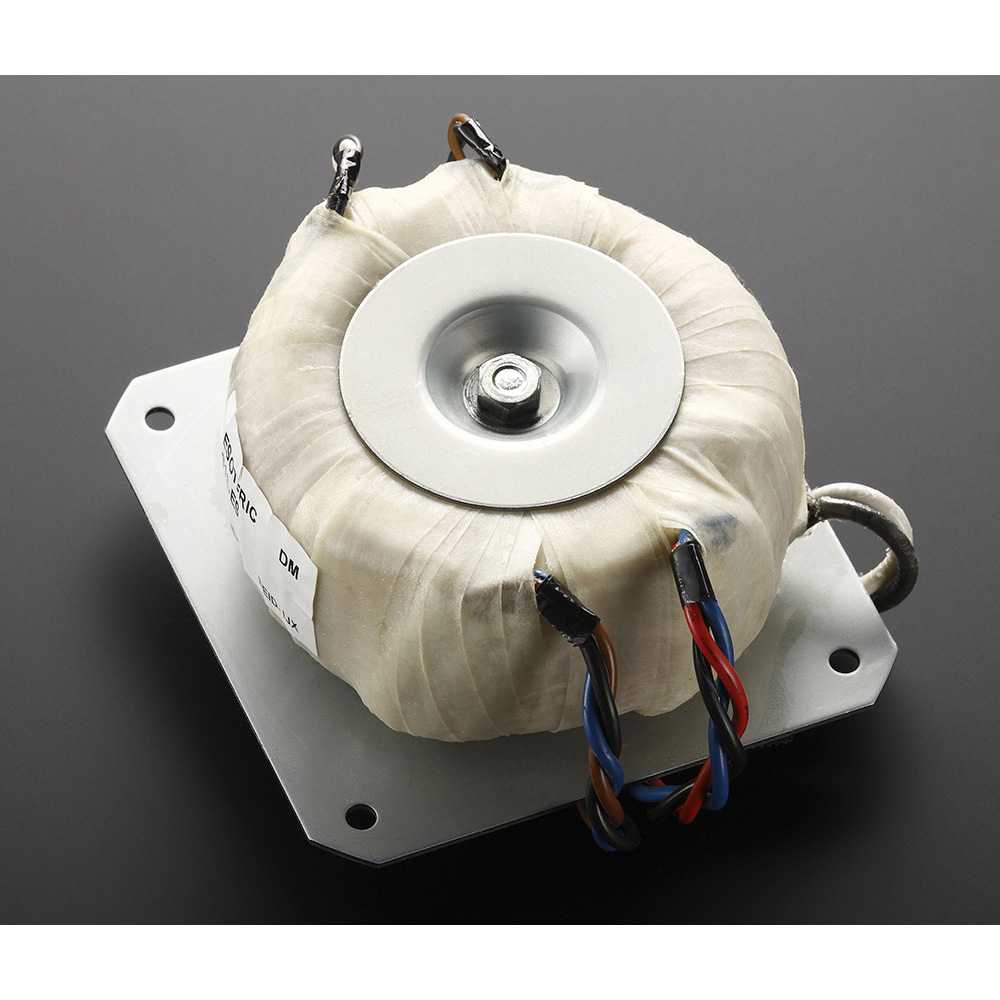

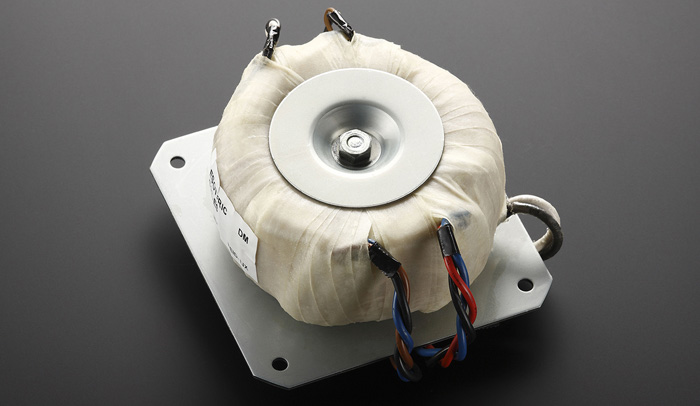

Конструкторы стремились сделать схему усилителя как можно проще и за счет этого минимизировать глубину общей отрицательной обратной связи, чтобы добиться естественного и полного жизни звучания. Каскад усиления по напряжению имеет отдельный источник питания с небольшим тороидальным силовым трансформатором и стабилизатором – для кардинального улучшения разрешения тонких музыкальных деталей.

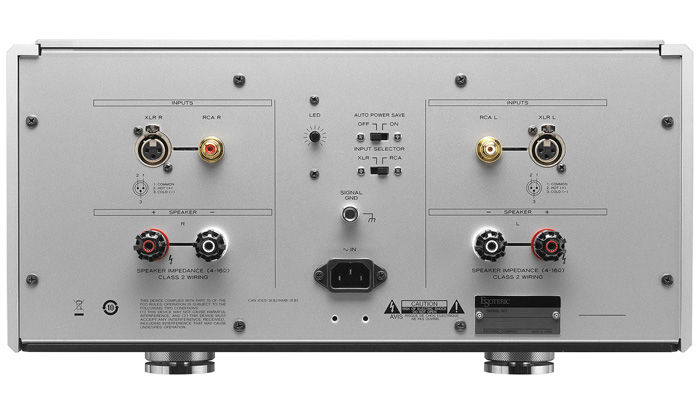

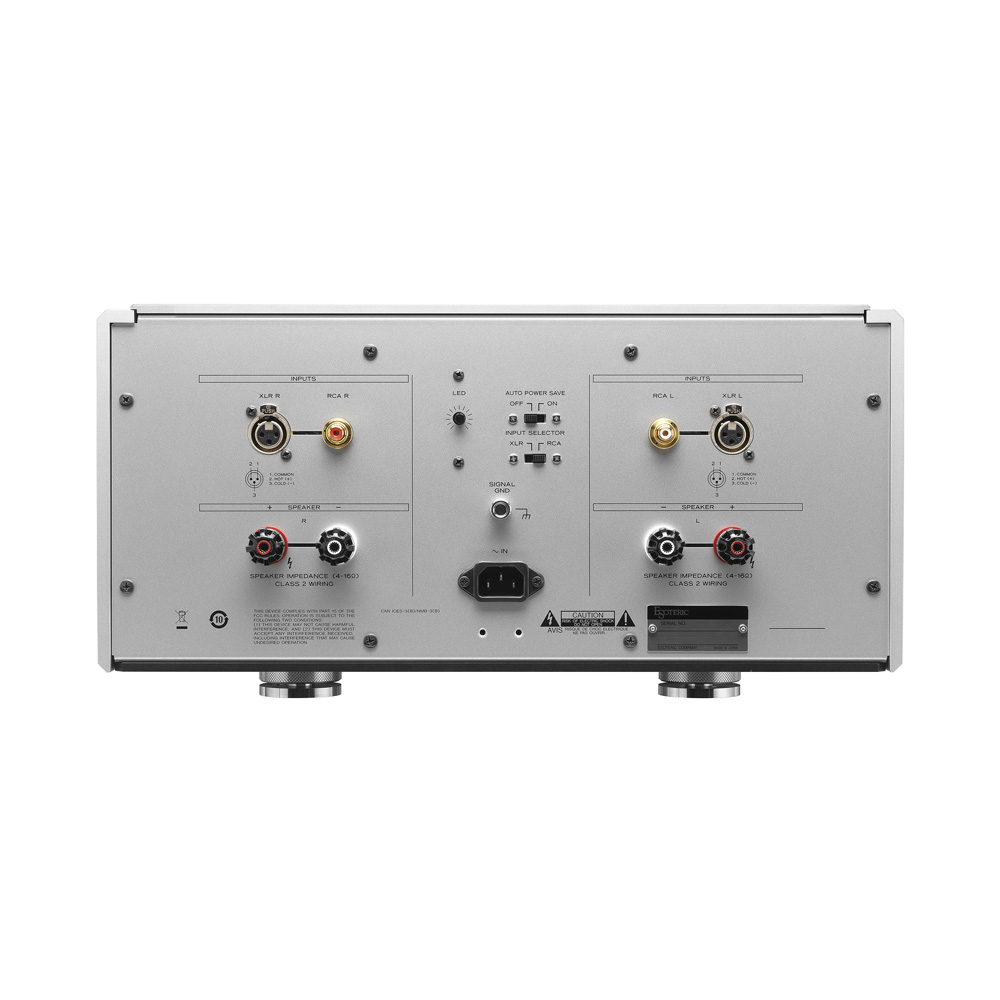

В S-02 использованы высоконадежные входные разъемы XLR и RCA, а также колоночные клеммы от WBT из Германии, электролитические конденсаторы с малым импедансом и транзисторы с превосходными высококочастотными характеристиками. Традиционное для ESOTERIC двухуровневое шасси разгорожено на отдельные отсеки 2-мм стальными листами, при этом его нижний уровень выполнен из 5-мм стали, а передняя панель – из толстого алюминия. Четыре фирменных, точечных опоры ESOTERIC обеспечивают стабильность тяжеловесного корпуса и отсутствие резонансов.
Особенности:
- высокая мощность создает простор и динамику;
- изготовленный на заказ силовой трансформатор большой емкости;
- захватывающая дух мощность обеспечивает точное демпфирование для больших низкочастотных динамиков;
- сбалансированный входной каскад обеспечивает усиление сигнала в расширенном диапазоне;
- 3-ступенчатая схема Дарлингтона с 5-параллельной двухтактной конфигурацией;
- минимальная отрицательная обратная связь для более энергичного и естественного звучания;
- прецизионная конструкция шасси оптимизирует подавление вибрации;
Характеристики:
- выходная мощность: 145 + 145 Вт (8 Ом), 290 + 290 Вт (4 Ом), 580 + 580 Вт (2 Ом);
- диапазон частот: 5 - 100000 Гц;
- соотношение сигнал / шум: 115 дБ;
- искажения: 0.003%
- усиление: 29 дБ;
- входы: XLR, RCA;
- демпинг фактор: 1000;
- размеры: 445 × 221.5 × 489.6 мм;
- вес: 48 кг;
Комплектация:
- усилитель мощности;
- кабель питания;
- документация.
