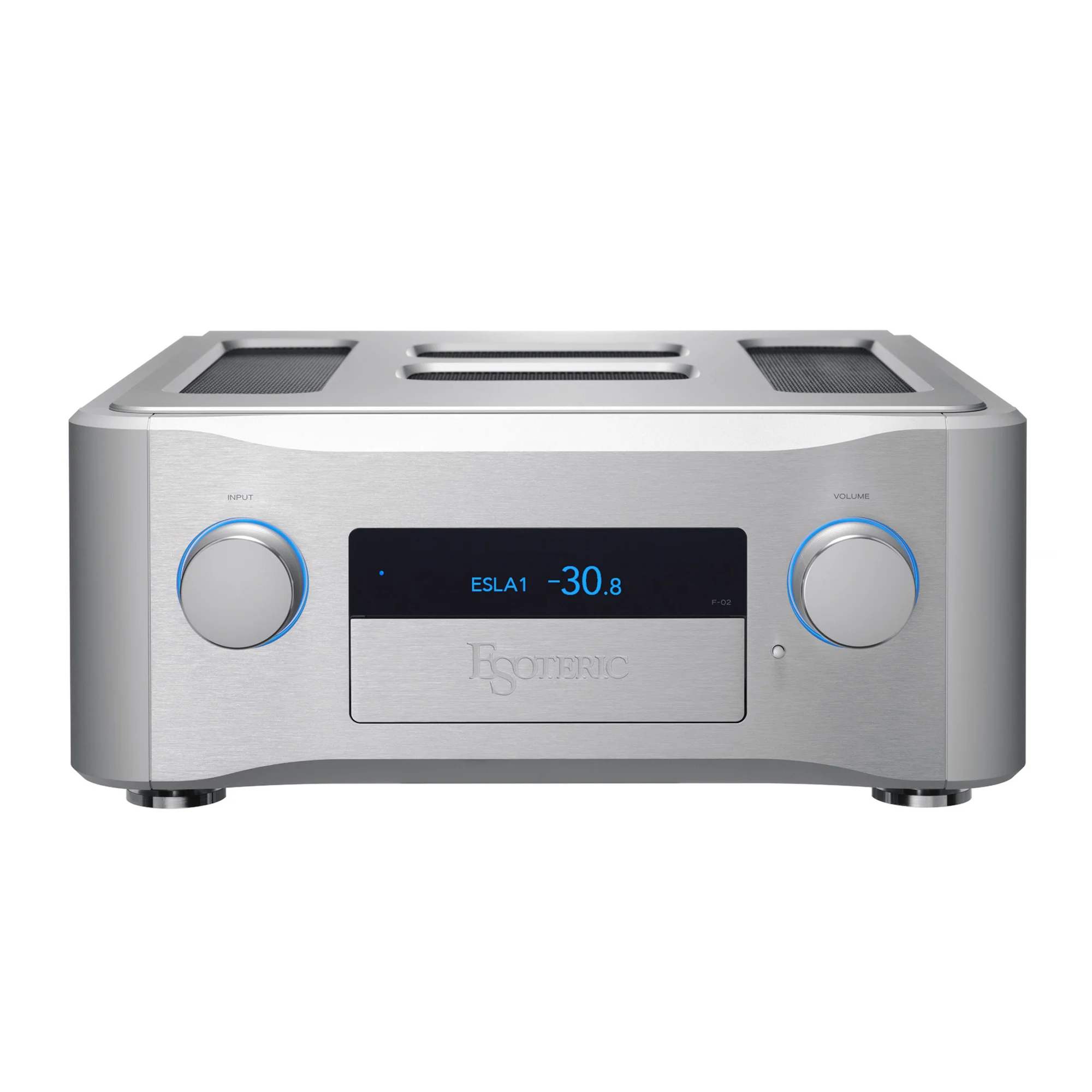

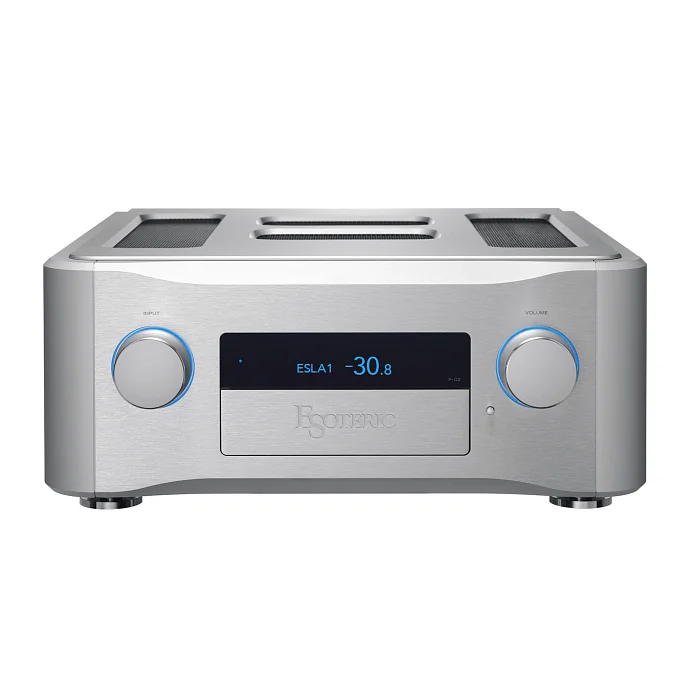

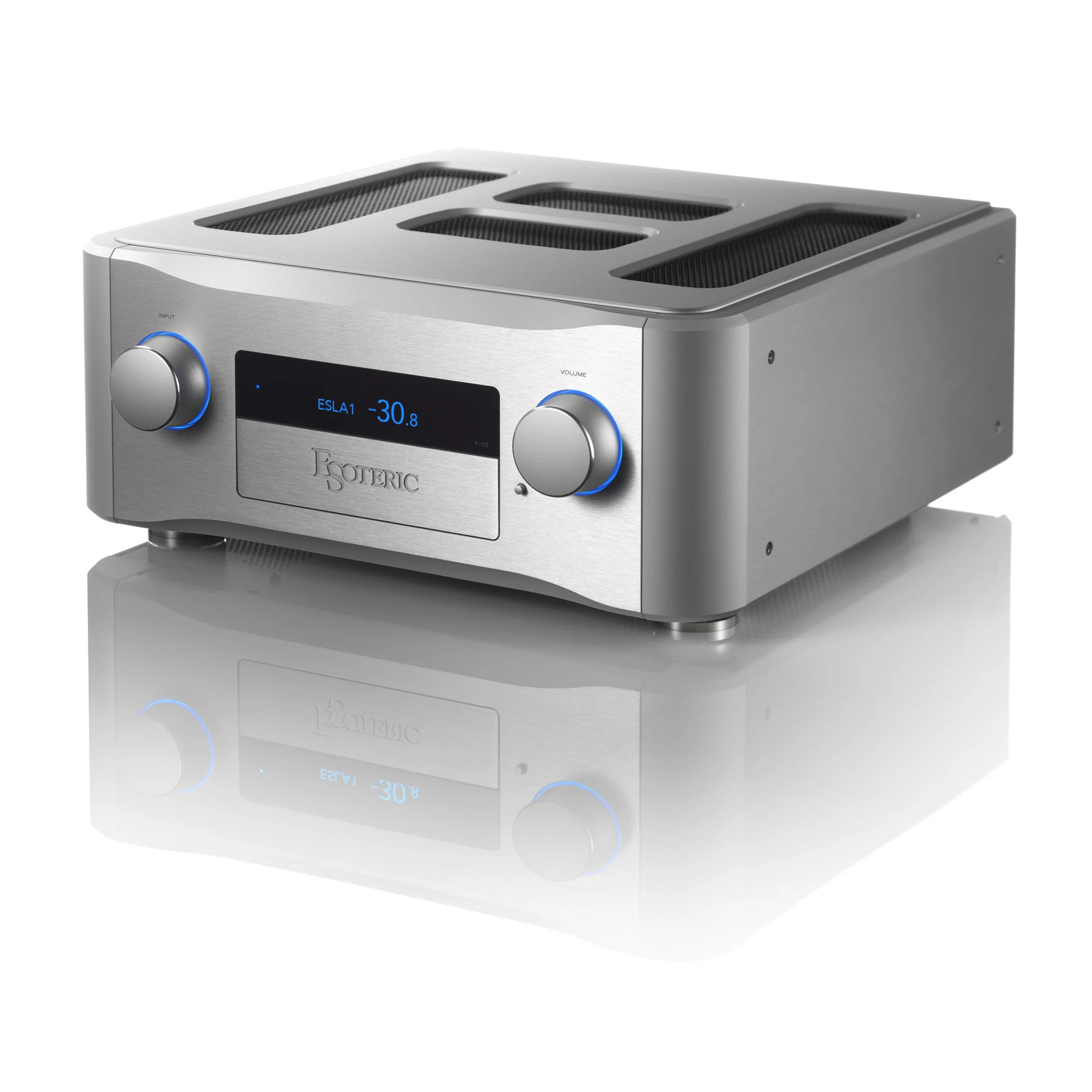

Esoteric F-02 - “лучший” интегрированный усилитель, о котором вы только могли мечтать. Новые интегрированные усилители серии F являются кульминацией целого ряда технологий, разработанных для воплощения ваших идеалов. Вобрав в себя все разработки предусилителя и усилителя мощности флагманской серии Grandioso “X”, новые интегрированные усилители серии F обеспечивают выдающуюся музыкальность, передающую богатые текстуры музыки в одном интегрированном усилителе. Несмотря на то, что серия F является интегрированным усилителем, она обеспечивает безупречное качество и производительность, которым позавидуют все пользователи отдельных усилителей. Серия F - это интегрированный усилитель, которого так долго ждали владельцы цифровых проигрывателей серий K и N от Esoteric, и он расширяет границы технологии интегрированных усилителей.
Особенности:
- полностью балансный двойной моно предусилитель в прямой линии Grandioso C1X;
- "Ultra Fidelity Attenuator System", схема ступенчатого аттенюатора;
- громкость регулируется с шагом 0,1 дБ с помощью фирменного модуля аттенюатора "UFA-1792";
- 3 входа "ES-Link Analog", уникальная и запатентованная система передачи тока;

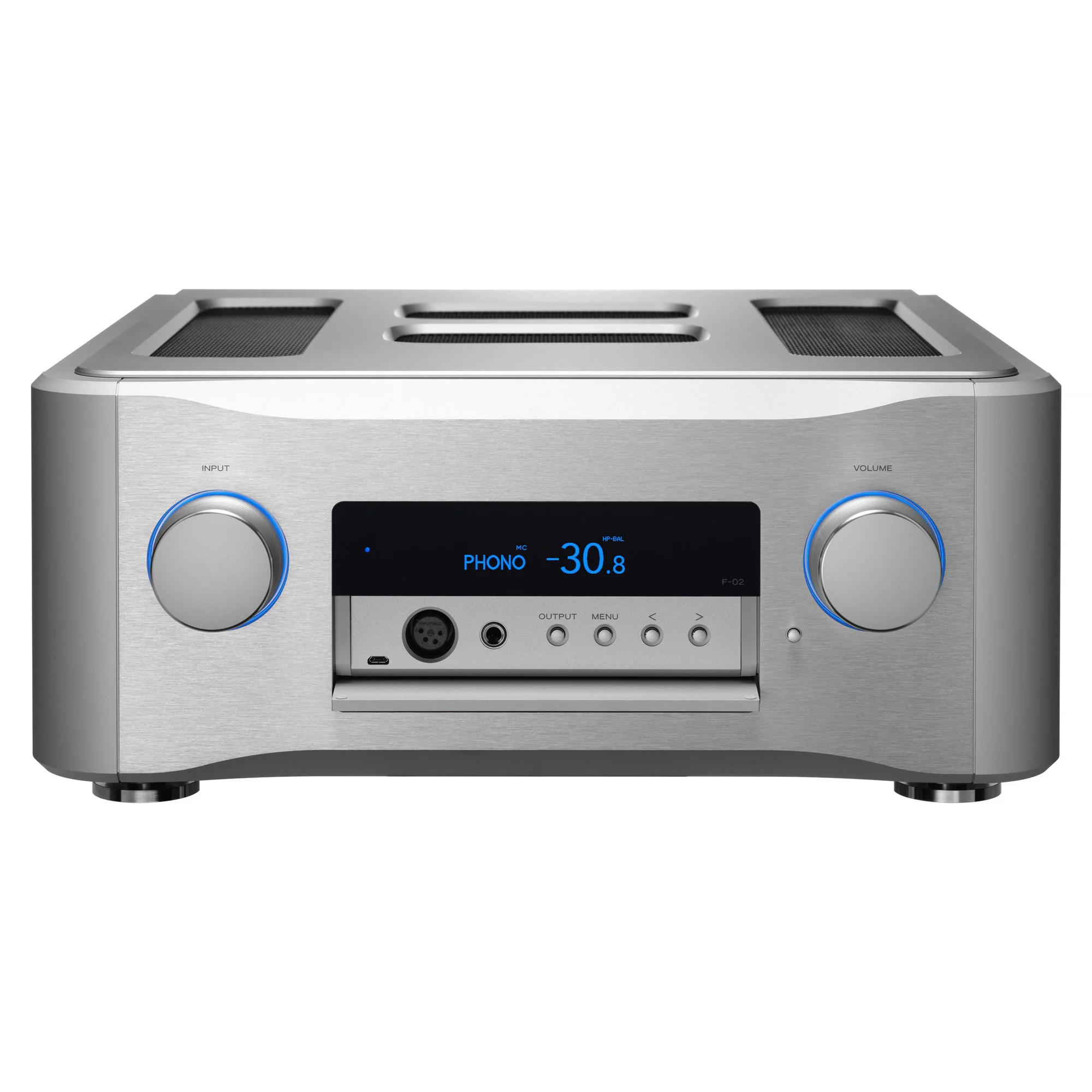

- два выхода для наушников (балансный 4-контактный XLR / небалансный 6,3 мм) со встроенным полностью балансным двойным монофоническим усилителем для наушников;
- двойной монофонический фонокорректор (MM/MC);
- 3-полосный сбалансированный регулятор тембра, независимо регулируемый для каждого источника входного сигнала;
- предварительный выход ES-Link Analog(x1) /XLR (x1) для подключения S-05 в качестве внешнего усилителя мощности;
- специальный разъем питания постоянного тока для подключения внешнего блока питания PS-01F, предназначенного для встроенного предусилителя (будет выпущен позже);
- коэффициент усиления предусилителя можно регулировать в 4 этапа (0/+6/+12/+18 дБ) в соответствии с подключенным усилителем мощности;
- мощные биполярные транзисторы 3-параллельной конфигурации push-pull;
- огромный силовой трансформатор с сердечником EI мощностью 940 ВА;
- Независимые блочные конденсаторы класса Grandioso (10 000 мкФ x 4/ch);
- специальные волнообразные радиаторы для снижения пикового резонанса.
Конфигурация двойное моно
В конструкции предусилителя амплитуда аудиосигнала пропорциональна напряжению питания активного аттенюатора. Другими словами, система с низким напряжением питания не обеспечит достаточной амплитуды аудиосигнала, что приведет к подавлению динамического диапазона и неблагоприятному соотношению сигнал/шум. Сердце предусилителя, схема аттенюатора, оснащена "системой аттенюатора Ultra Fidelity", используемой в Grandioso C1X. Эта запатентованная система Esoteric разработана с высоким напряжением питания для максимальной динамики и значительного улучшения отношения сигнал/шум. Кроме того, несмотря на то, что это схема ступенчатого аттенюатора, 0,1 дБ/1120 ступеней (более чем в 10 раз больше, чем у обычного предусилителя) обеспечивают плавную и детальную регулировку громкости.
Уникальная система регулировки уровня громкости
Модуль ступенчатого аттенюатора UFA-1792 - это запатентованный модуль Esoteric, разработанный с использованием передовых и суперсовременных технологических процессов. Для достижения удивительно тонкого шага в 0,1 дБ множество резисторов внутри изготавливаются под самым строгим контролем качества. Инженеры Esoteric изучили все материалы, схемы и компоновку и создали независимые пути подачи сигнала питания/заземления для каждого блока внутри модуля, чтобы достичь высокой производительности и высокого качества звука, что является одним из критериев современного дизайна модулей предусилителя.
Мощный источник питания - залог качества предусилителя
Не будет преувеличением сказать, что качество предусилителя определяется качеством его источника питания. Следуя философии Grandioso C1X, блок питания имеет отдельную обмотку силового трансформатора и плату выпрямителя, предназначенную для предусилителя, для повышения чистоты звука и мощности. Кроме того, схема выпрямления звука полностью независима от блока логического управления, что предотвращает загрязнение шумом. В силовом выпрямителе используются собственные конденсаторы Grandioso custom в параллельной конфигурации. Ток может подаваться на несколько конденсаторов с разницей во времени, обеспечивая стабильное и чистое питание предусилителя в любое время. Кроме того, хотя F-02 имеет блок питания, к предусилителю может быть подключен внешний источник питания PS-01F (TBA), позволяющий пользователям наслаждаться качеством звука, близким к качеству Grandioso C1X, который имеет отдельный источник питания.
ES-Link Analog – запатентованная технология передачи сигнала тока

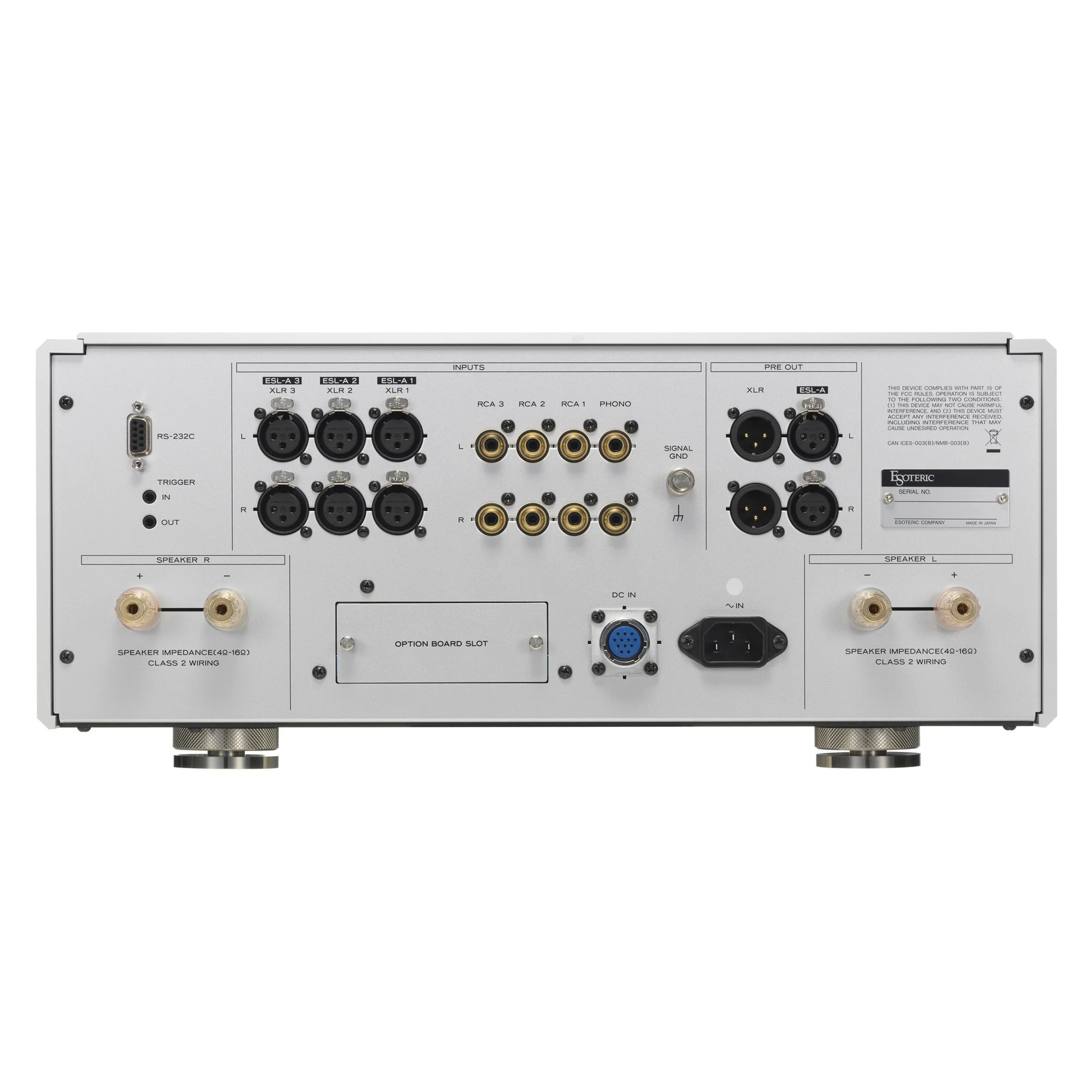

ES-Link Analog - это уникальный метод передачи тока, который устраняет влияние импеданса кабеля и поддерживает точность и качество звука, наиболее важные факторы при передаче сигнала. 3 XLR-входа можно переключать между аналоговым ES-LINK и стандартным XLR. Предварительные выходы также оснащены двумя системами, ES-Link Analog и XLR, так что аналоговое соединение ES-Link можно использовать для завершения подключения к заключительному этапу усиления сигнала. Подключая устройства, поддерживающие этот метод, можно воспроизводить звук так, как если бы он воспроизводился непосредственно с аналоговой консоли в студии звукозаписи.
Логическое управление со сверхнизким уровнем шума
Блок логического управления, который управляет работой и отображением, расположен на передней панели и изолирован от модуля усилителя. Для подключения к секции предусилителя используется фотоэлемент, который преобразует управляющий сигнал в оптический и передает его, а для обеспечения физической и электрической изоляции используются изоляторы. Кроме того, центральный процессор полностью выключается, за исключением случаев, когда он работает, чтобы не создавать помех схемам, обрабатывающим аудиосигналы.
Настройка громкости автоматически сбрасывается на ноль при выключении питания и автоматически возвращается к исходной настройке при включении питания, устраняя необходимость регулировки громкости при включении или выключении питания. Другие функции включают в себя затухание музыкального сигнала при переключении входов. Целью Esoteric было создать высококачественный пользовательский интерфейс, элегантный и приятный в использовании.
Переключение входных сигналов без потерь
Переключение входных сигналов было заменено с обычной механической релейной системы на переключатель на полевом транзисторе. Это устраняет влияние на качество звука, вызванное редкими металлами, используемыми в контактных точках, рабочим шумом и ухудшением качества звука со временем, которые были неизбежны при использовании механических реле. В результате получается чистый звук с прозрачностью, требуемой от высококачественного предусилителя.
Сбалансированный усилитель для наушников по схеме двойное моно
Усилитель для наушников представляет собой крупную эволюцию по сравнению с предыдущей серией F. Чтобы соответствовать новым стилям прослушивания с исключительным качеством воспроизведения, Esoteric сосредоточила свои технологии проектирования усилителей и опыт для достижения наивысших характеристик. Схемотехника представляет собой полностью сбалансированный двойной моноблок, который повторяет конструкцию предусилителя линейного каскада, со сбалансированным выходом (4-контактный XLR) и несимметричным выходом (6,3 мм). Обладая полностью сбалансированной выходной мощностью 600 МВт (при нагрузке 32 Ом), этот превосходный усилитель для наушников управляет высокоимпедансными наушниками с большим запасом мощности. Коэффициент усиления усилителя также можно регулировать от 0 до +18 дБ с шагом 3 дБ в соответствии с подключенными наушниками.
Сбалансированный фонокорректор по схеме двойное моно
F-02 также качественно реагирует на аналоговое воспроизведение, благодаря двойному монофоническому предусилителю (MM/MC) с независимыми L/R цепями. Левый и правый источники питания также независимы, что обеспечивает идеальное разделение каналов.

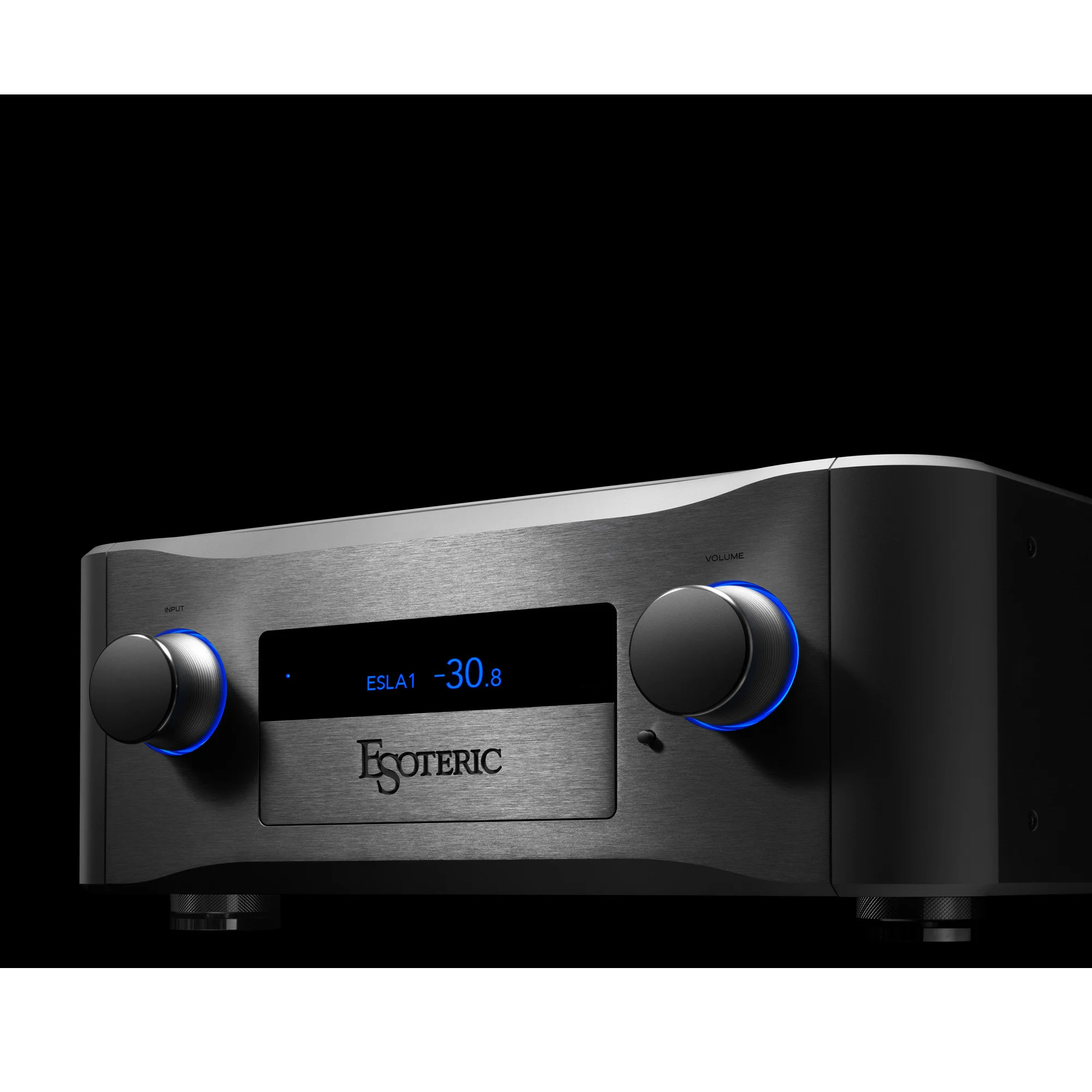

Высокоточные ручки управления
Регулятор громкости и входного сигнала использует тот же подшипниковый механизм, что и предусилитель Grandioso. Вы можете наслаждаться плавным аналоговым звучанием без влияния переключения. Большая ручка регулировки громкости, символизирующая мощные возможности этого усилителя, изготовлена из цельного алюминия без каких-либо добавок. Тонкая обработанная текстура, которая варьируется от поверхности к поверхности, красиво подчеркивает дизайн и усиливает ощущение роскоши. Регулятор громкости и выбора входного сигнала также выполняют функции выключателей звука и питания соответственно, а количество кнопок на передней панели было сведено к минимуму в стремлении к минималистской эстетике.
Схемотехника
С появлением флагманских усилителей Grandioso M1X и S1X платформа дизайна Esoteric amplifier была полностью обновлена. Моноблочные стереоусилители M1X и S1X класса A покорили аудиофилов по всему миру своим прозрачным, детализированным и динамичным звучанием и стали новыми образцами высококачественного усиления. Секция усилителя мощности F-02 соответствует концепции схемотехники S1X, обеспечивая усиление 120 Вт/8 Ом. Для усилителей размер схемы питания является наиболее важным моментом, который непосредственно влияет на производительность.
F-02 сконфигурирован с двумя монофоническими источниками питания для всех ступеней схем выпрямления и сглаживания мощности и оснащен мощным силовым трансформатором с сердечником EI мощностью 940 Ва, сравнимым с мощностью отдельных усилителей. Кроме того, "субтрактивная эстетика" передовой инженерии, культивируемая в усилителях S1X, отражена в каждой детали конструкции усилителя, включая простую и понятную схему для насыщенного воспроизведения гармоник (обертонов) и возможности мощного привода динамиков за счет сниженного внутреннего сопротивления. Новая серия F спроектирована таким образом, чтобы стать вершиной качества с точки зрения мощности привода и качества звука, не уступая отдельным усилителям мощности.
В моделях серии F путь сигнала от предусилителя к усилителю мощности максимально короткий, а схема двухтактного усилителя на биполярных транзисторах с 3-параллельным подключением удивительно проста. Схема фазовой компенсации представляет собой минимальную однополюсную конфигурацию, а выходной каскад выполнен без катушки. За счет минимизации NFB (отрицательной обратной связи) схема улучшает динамику музыки. Философия минималистской схемы позволяет сохранить гармоники (обертоны), которые являются наиболее важными, но легко теряются в сигнальной цепочке, и воспроизвести музыку как настоящий звук. Усилители выделяют много тепла, и стабильность внутренней температуры чрезвычайно важна. По этой причине инженеры оптимизировали расположение и схему температурной компенсации, чтобы стабилизировать температуру всего блока усилителя. Это помогает ускорить стабилизацию тока холостого хода после включения питания и позволяет транзисторам работать с максимальной производительностью.
Электропитание
Источник питания является наиболее важным компонентом для создания насыщенной звуковой сцены для усилителей, которым постоянно требуется большое количество тока и F-02 может похвастаться чрезвычайно динамичной музыкальной выразительностью благодаря уникальной конструкции блока питания, вобравшей в себя большой опыт Esoteric.
В серии F используется самый большой трансформатор EI, который только можно установить. Благодаря использованию трансформатора, который намного больше, чем изначально требуется для обеспечения выходной мощности устройства, серия F способна чрезвычайно точно отслеживать динамические изменения в источнике питания, что приводит к динамичному и открытому звучанию. Кроме того, подавление вибрации трансформатора также подавляет протекание тока. По этой причине трансформатор монтируется без кожуха.
Схема выпрямления мощности в конфигурации - Dual Mono. Если источник звука не монофонический, левый и правый музыкальные сигналы различаются. Схемы выпрямления мощности являются двойными монофоническими, независимыми от левого и правого каналов, что позволяет избежать взаимных помех и добиться четкого разделения каналов и разрешения.

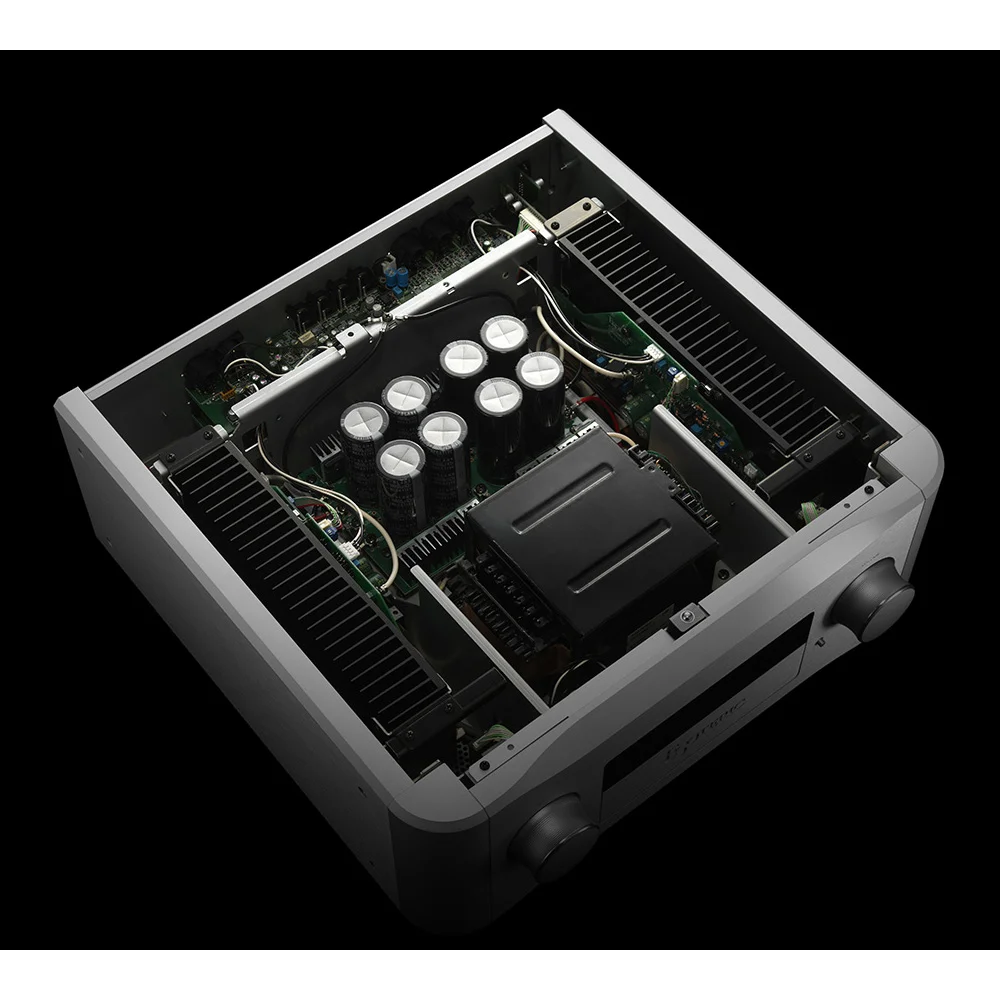

Особое внимание также уделяется системе выпрямления источника питания. Используются высококачественные конденсаторы класса Grandioso, изготовленные на заказ. Используется двойная моно и параллельная конфигурация из четырех конденсаторов емкостью 10 000 мкФ на канал. Конденсаторы работают параллельно с разницей во времени, чтобы стабилизировать ток зарядки и разрядки конденсаторов, обеспечивая таким образом постоянную подачу требуемого большого тока.
Механическое совершенство
Для достижения единственной цели - "воспроизведения идеального звука", шасси F02 оптимально контролирует все вибрации, влияющие на качество звука. Механическая конструкция F02 подобна конструкции гоночного автомобиля Формулы-1, где баланс между жесткостью и гибкостью доведен до предела. Тяжелая конструкция общей массой 32 кг, что является беспрецедентным показателем для интегрированного усилителя, демонстрирует полноту и завершенность продукта. В корпусе, который требует жесткости, широко используются алюминиевые блоки для обеспечения отсутствия резонансов. С другой стороны, верхняя панель имеет плавающую конструкцию для обеспечения открытого звучания. Уникальная запатентованная изолирующая ножка Esoteric, которая объединяет шип и подставку, также имеет специальную конструкцию для снижения механических нагрузок. Кроме того, большие радиаторы усилительного блока имеют уникальную форму волны, которая рассеивает пиковый резонанс ребер.
Комплектация:
- усилитель;
- пульт ду;
- кабель питания;
- документация.
