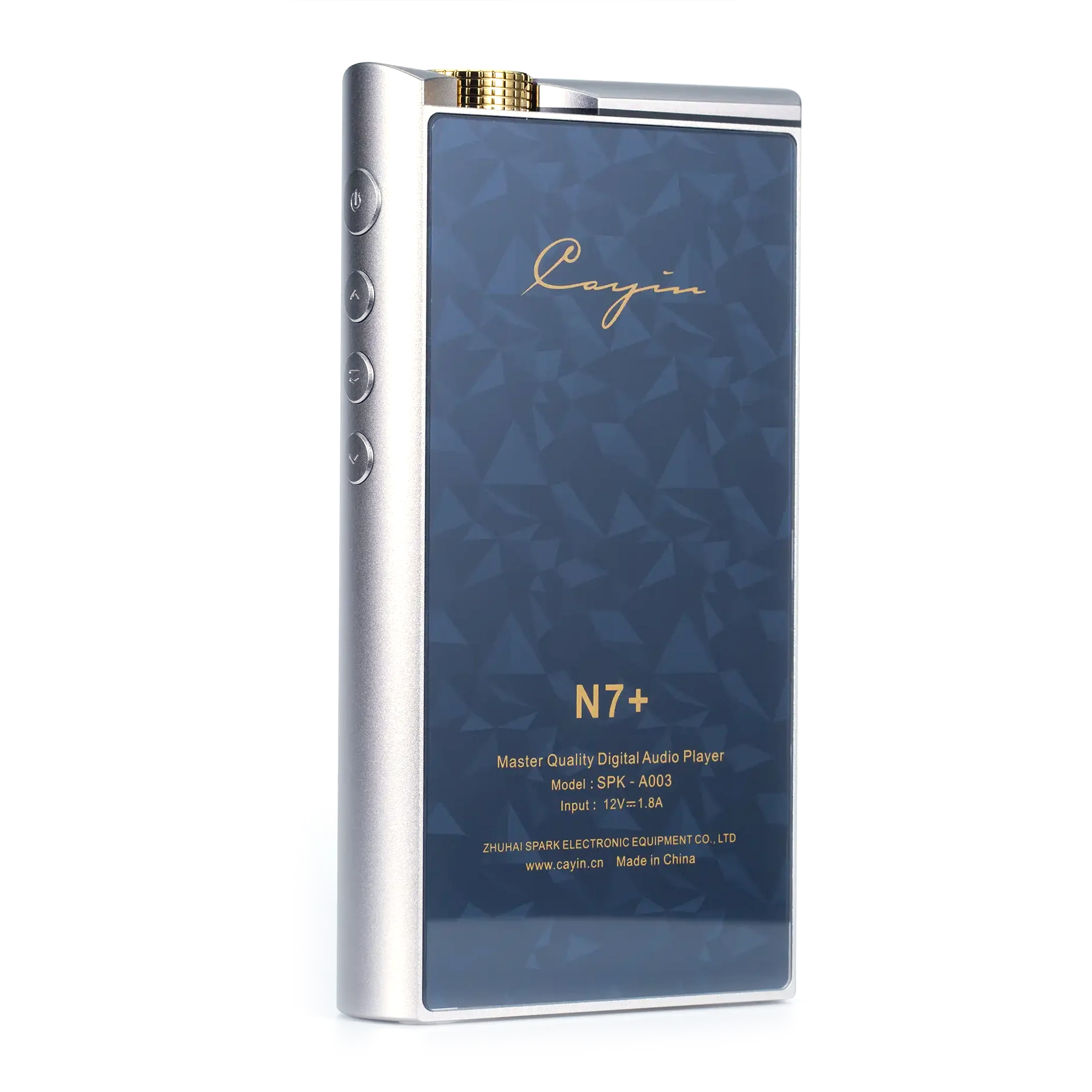

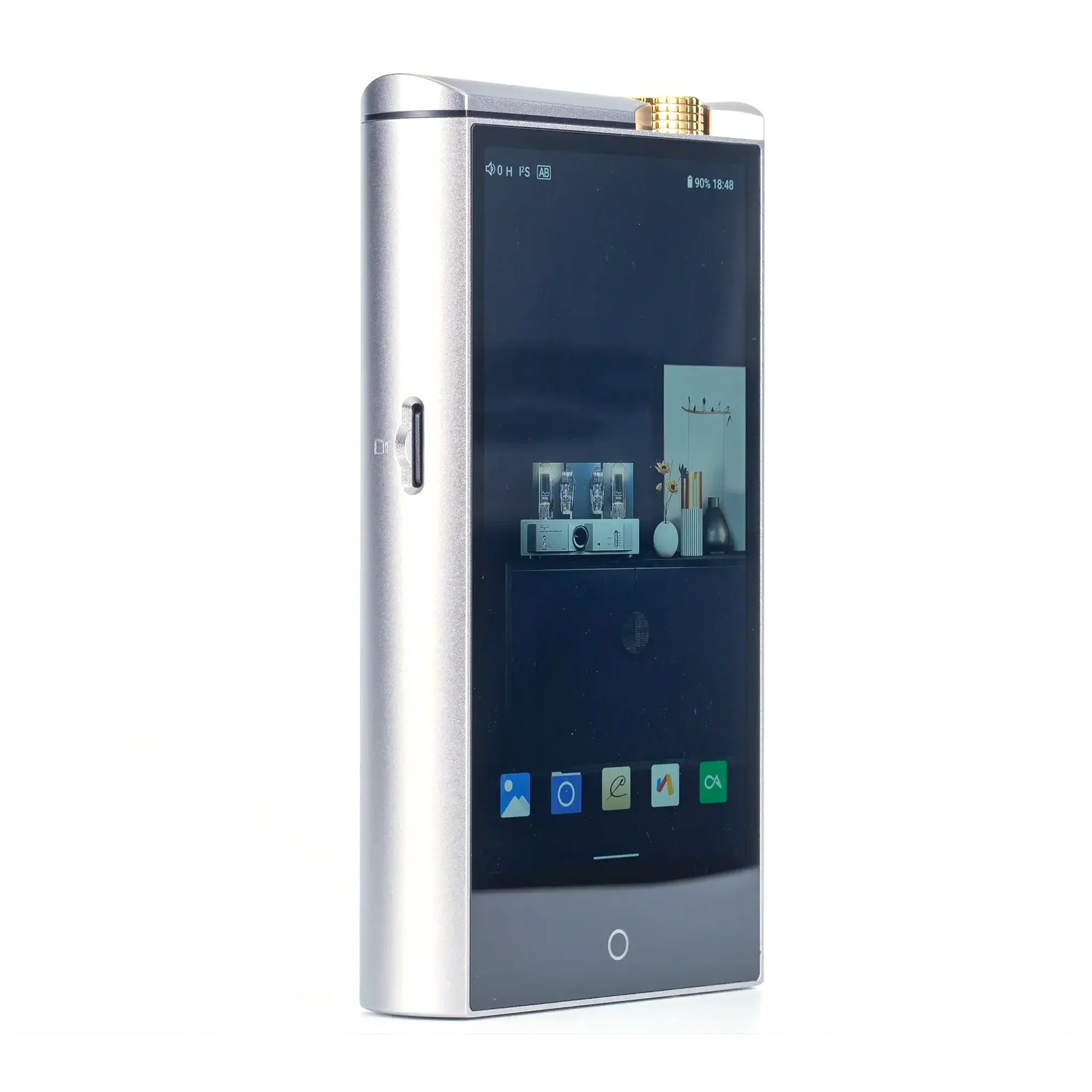

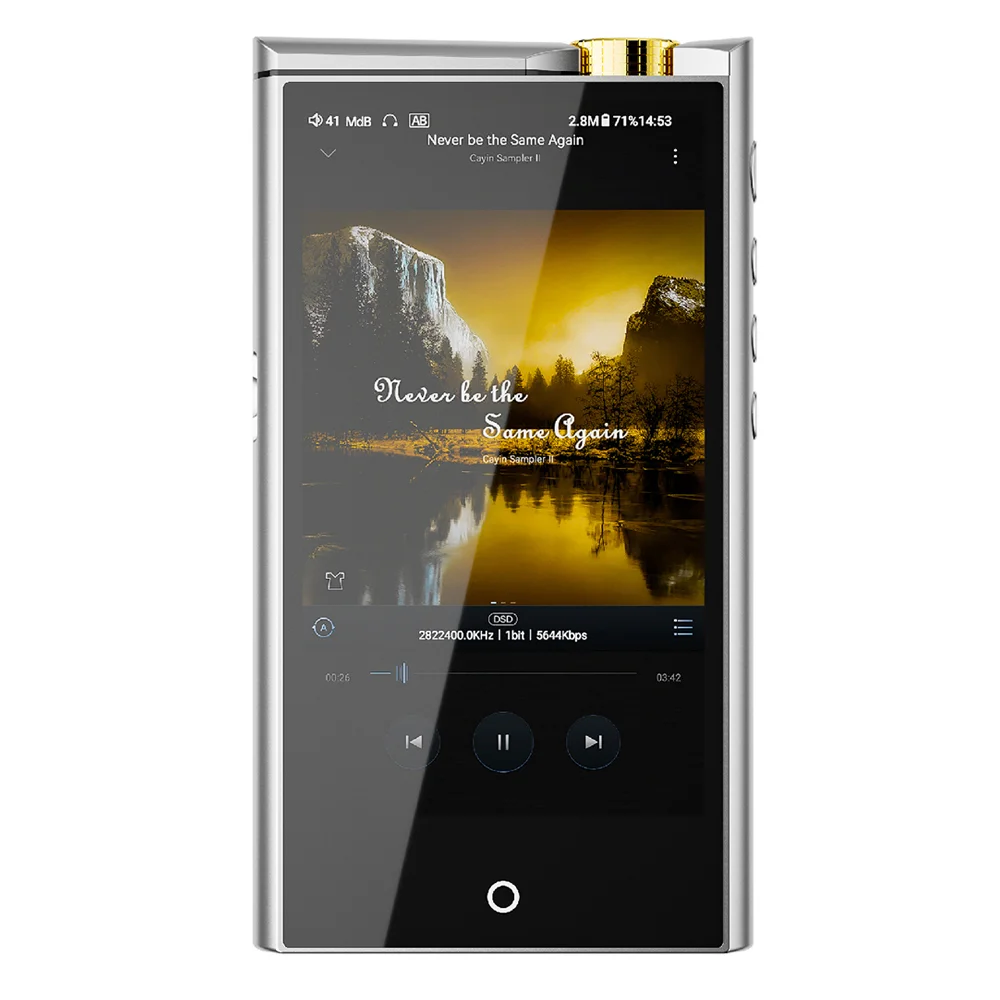

Cayin N7+ – новый цифровой аудиоплеер, построенный на базе полностью дискретной 1-битной архитектуры ЦАП. В его основе лежит балансная резисторная схема, использующая 128 дискретных компонентов для преобразования сигнала. Такой подход позволяет отказаться от привычных чипов и выстраивать работу конвертера на уровне отдельных элементов, что сближает конструкцию с классическими стационарными решениями высокого класса.
N7+ настроен для обеспечения исключительного звучания
Команда инженеров Cayin провела обширные совместные прослушивания и настройку N7+, пройдя несколько тщательных этапов прослушивания. Cayin провели обширные тесты на совместимость с основными наушниками, представленными на рынке, тщательно документируя их характеристики. Звуковые характеристики N7+ и их вариации в различных сочетаниях. Благодаря постоянному совершенствованию настроек инженеры добились прорыва в области звуковых характеристик, значительно повысив как удовольствие от прослушивания , так и совместимость с широким спектром наушников.
Полностью сбалансированная конструкция системы для максимального качества

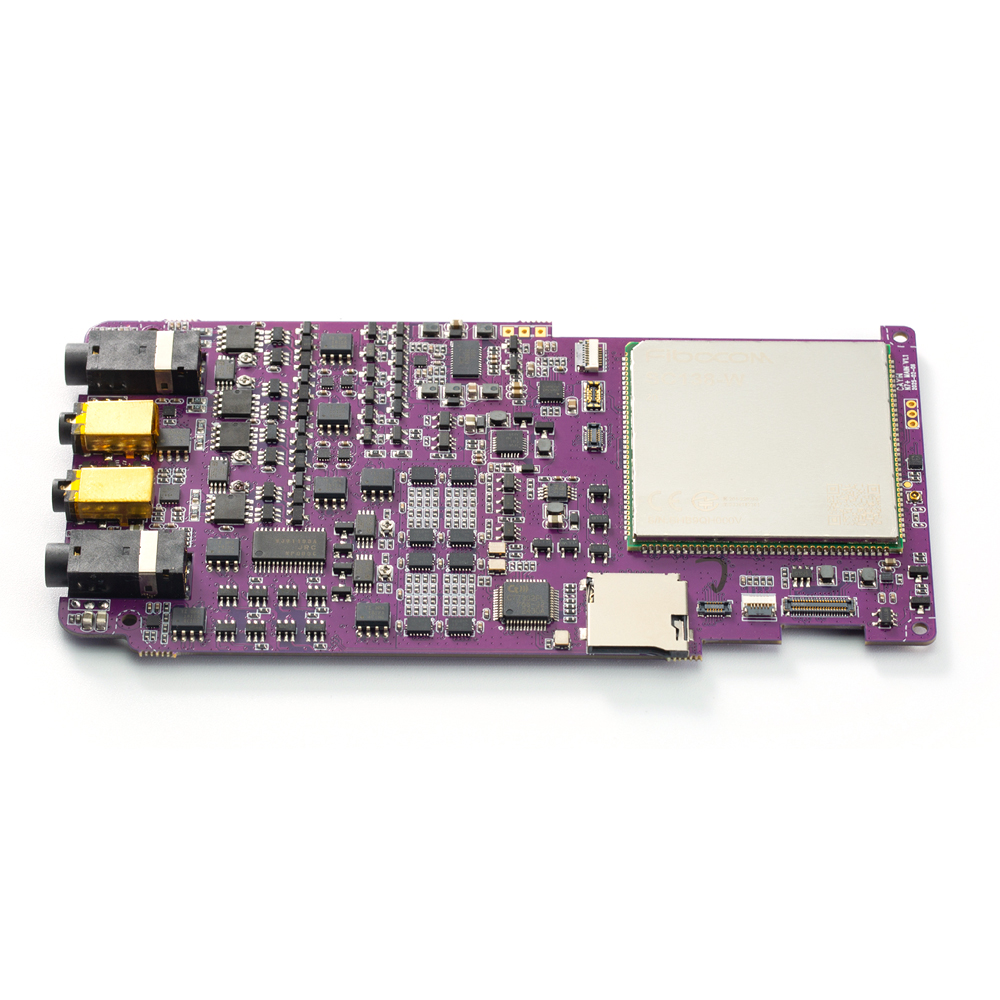

Самой важной особенностью является полностью сбалансированная конструкция схемы. Этот сложный подход требует больших затрат, но открывает немыслимые возможности для тонкой настройки звука. В то время как классическая стерео схема обеспечивает левый (L) и правый (R) канал, балансная схема требует дифференциальных входов и дифференциальных выходов. В этом случае требуются L+, L-, R+, R. Cayin впервые использует эту дискретную схему для ЦАП, ФНЧ и усилителя для наушников в модели N7.
Для дискретного фильтра НЧ разработчики Cayin после многочисленных тестов остановились на сбалансированной схеме усилителя класса А push-pull на основе двойных биполярных транзисторов. Сам усилитель для наушников основан на 4-канальной схеме с малошумящим полевым транзистором JFET (Junction Gate Field Effect Transistor) в качестве дифференциального входного каскада и BJT (Bipolar Junction Transistor) в качестве усилительного и выходного каскада. Это позволяет снизить уровень помех до минимума и достичь нового уровня качества обработки аудиосигналов и их воспроизведения.
Еще больше улучшив конструкцию, четыре силовых транзистора были модернизированы до моделей PHPT610030NPK, что улучшило управление переходными токами. Кроме того, в семи микросхемах операционного усилителя OPA1612A теперь используется пакет SOIC-8, обеспечивающий значительно лучшую термостабильность. Улучшенное расположение контактов и электрические характеристики снижают задержки и перекрестные помехи, что обеспечивает более четкую передачу сигнала и воспроизведение звука.

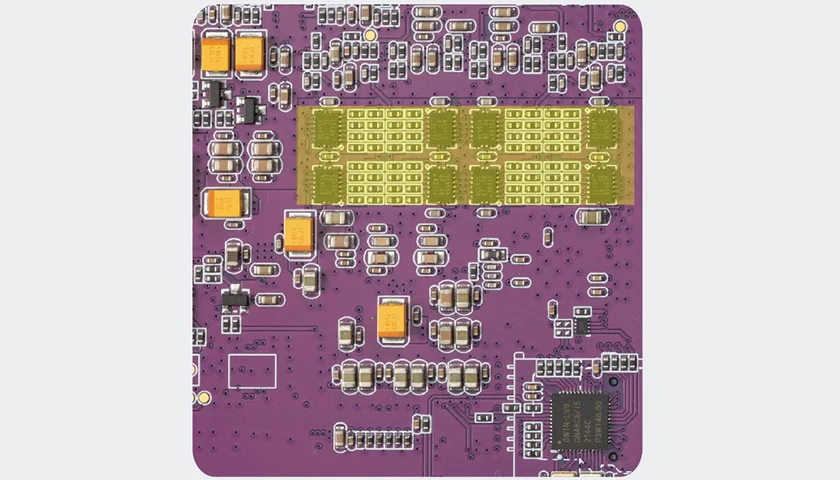

Декодирование

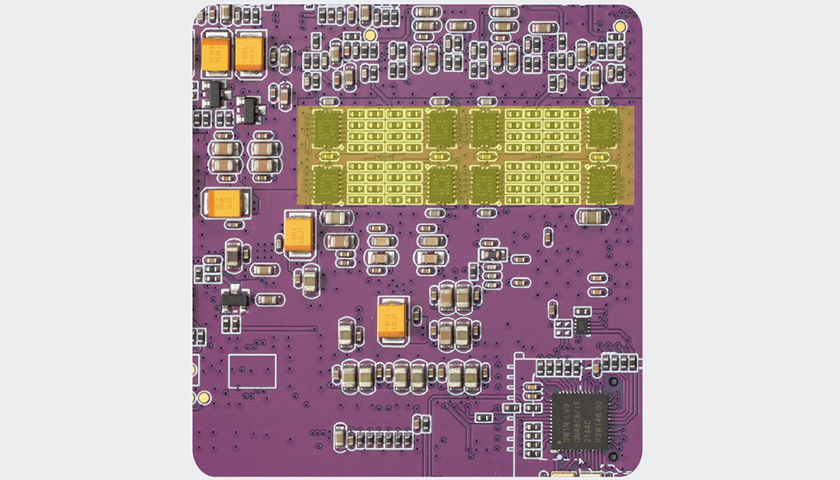

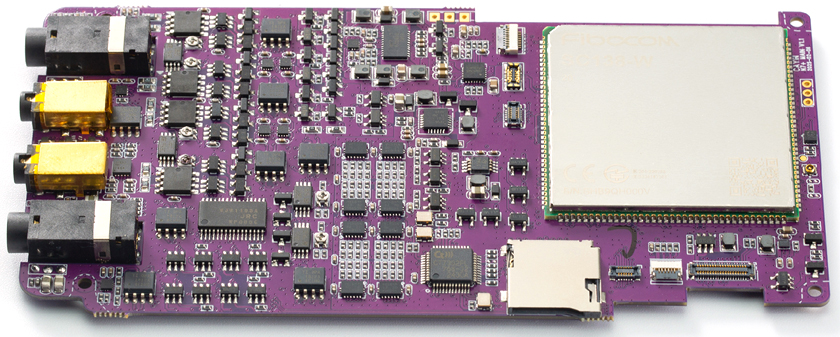

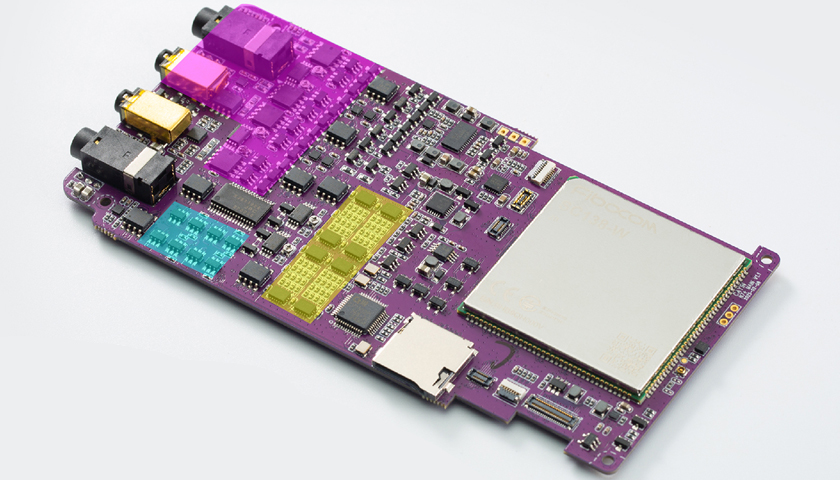

Цифро-аналоговый преобразователь может декодировать до DSD512. PCM-потоки принимаются до 32 бит и 778 кГц и преобразуются внутри в DSD-сигнал, прежде чем N7+ передаст сигнал на схему ЦАП. 1-битный DSD ЦАП также специально адаптирован к этому DAP: здесь преобразованный аналоговый сигнал проходит через сеть из 128 высокоточных тонкопленочных резисторов. Выходной сигнал сбалансирован по четырем каналам для наилучшего воспроизведения без помех. Блок питания также был разработан заново специально для N7+. Таким образом, различные секции звуковой цепи питаются независимо друг от друга в соответствии с их требованиями к напряжению. Еще одной особенностью, улучшающей звучание, является алюминиевая рама N7+. Она служит в качестве антенны, обеспечивая стабильное потоковое вещание в любое время через двухдиапазонный WiFi 2,4 ГГц или 5 ГГц.
Усилитель стал еще мощнее
Усилитель выполнен также на дискретных транзисторах, поддерживает работу в режимах Class A и AB и способен выдавать до 330 мВт через 3.5 мм и 690 мВт через балансный 4.4 мм выход, что делает плеер универсальным как для чувствительных внутриканальных моделей, так и для тугих полноразмерных наушников. Отдельное питание для цифровых и аналоговых цепей снижает уровень помех, а оптимизированная система питания позволяет достигать до 13 часов работы без подзарядки.
Конструкция из дискретных компонентов обеспечивает усиление по замкнутому контуру, отрицательную обратную связь и схемотехническую архитектуру ФНЧ. После многочисленных попыток мы разработали симметричную двухтактную схему усиления класса А на основе двух биполярных транзисторов NPN+PNP, обеспечивающую высокую производительность при меньшем объеме платы и низком энергопотреблении/тепловыделении.
Режим работы Класс A | Класс AB. Режим работы с двумя усилителями позволяет пользователям мгновенно переключаться между режимами Класса A и класса AB с помощью выпадающего меню. Настройте звуковую подпись в соответствии с личными предпочтениями, музыкальными жанрами и/ или сочетанием с различными IEM/наушники

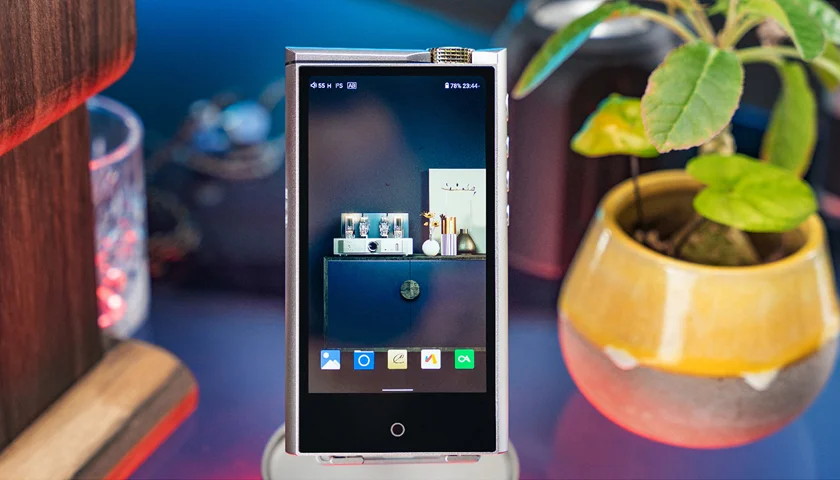

Быстрая и бесперебойная работа системы

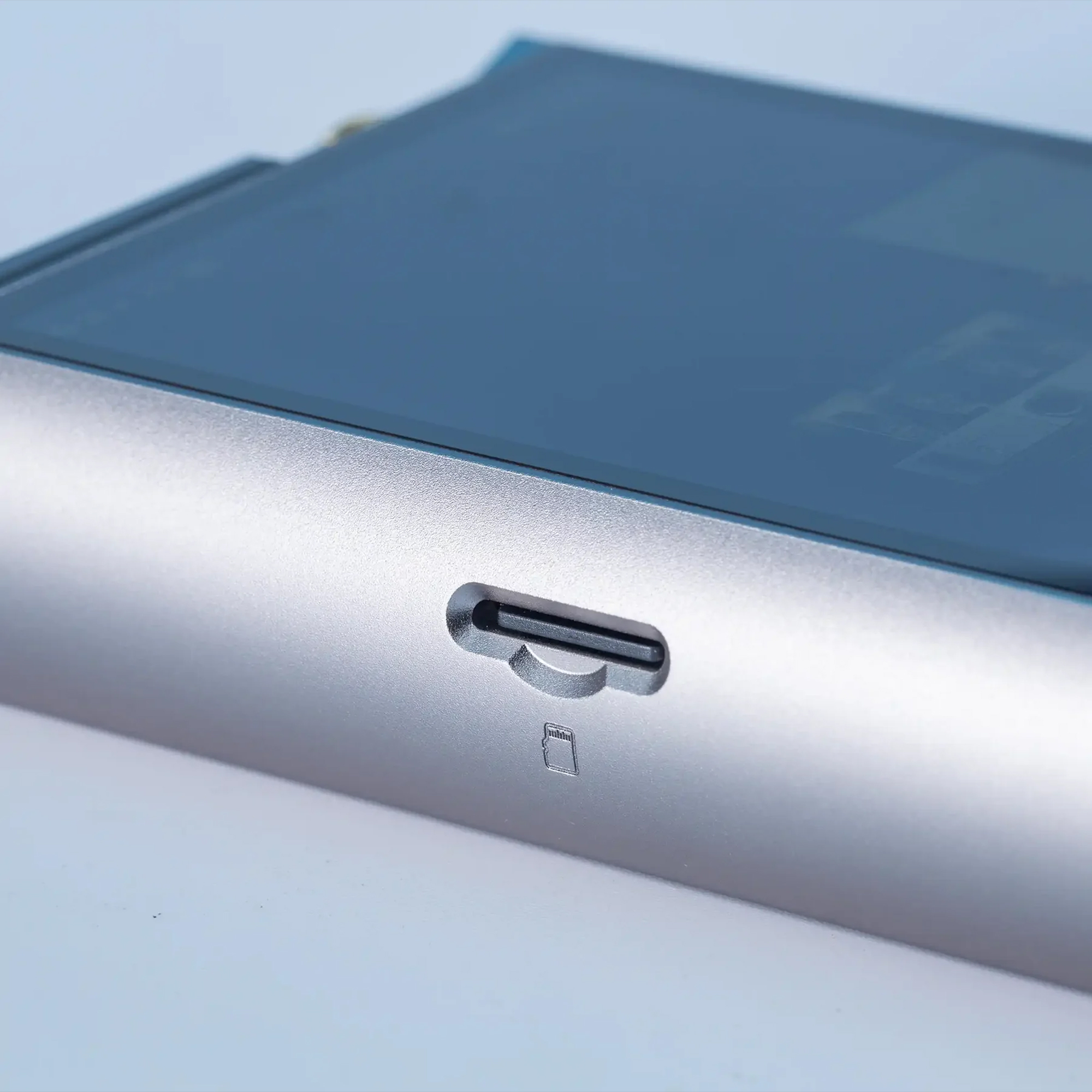

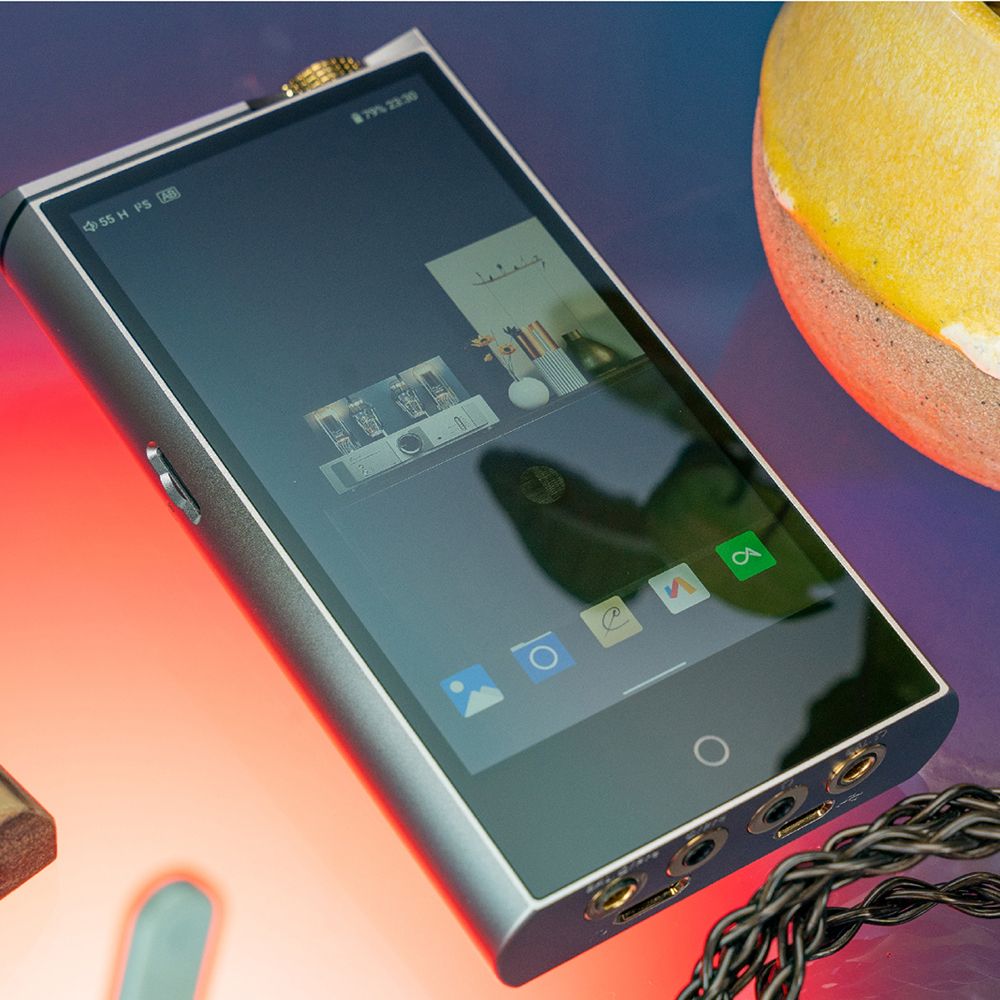

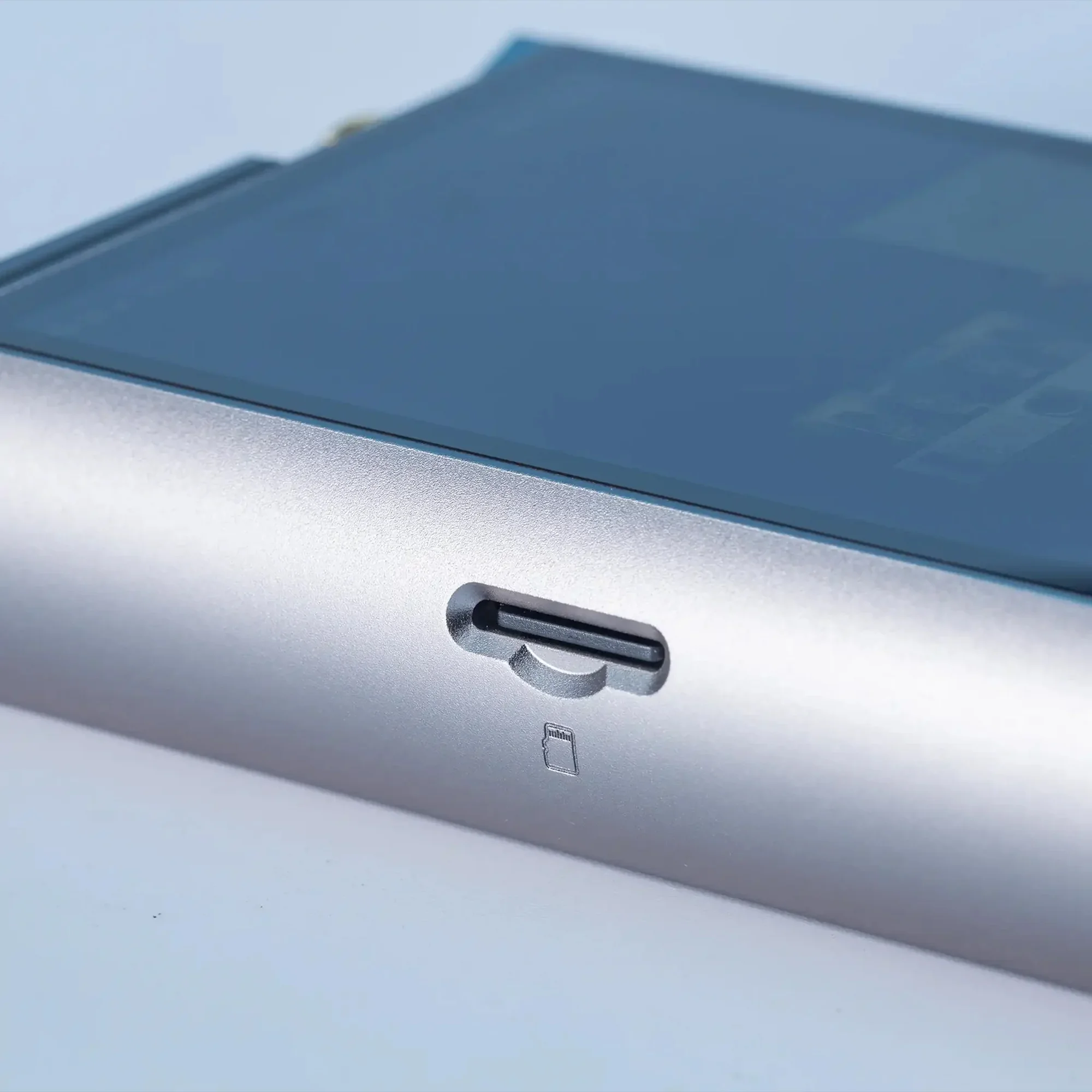

Это устройство, оснащенное восьмиядерным 64-разрядным процессором Qualcomm Snapdragon 665, сочетает в себе 4 ГБ оперативной и 64 ГБ встроенной памяти, а также поддержку расширения до 1 ТБ с помощью TF-карты. Работающий на Android 12 с поддержкой вывода данных DTA без потерь, он обеспечивает высокое качество звука на всех устройствах Android.

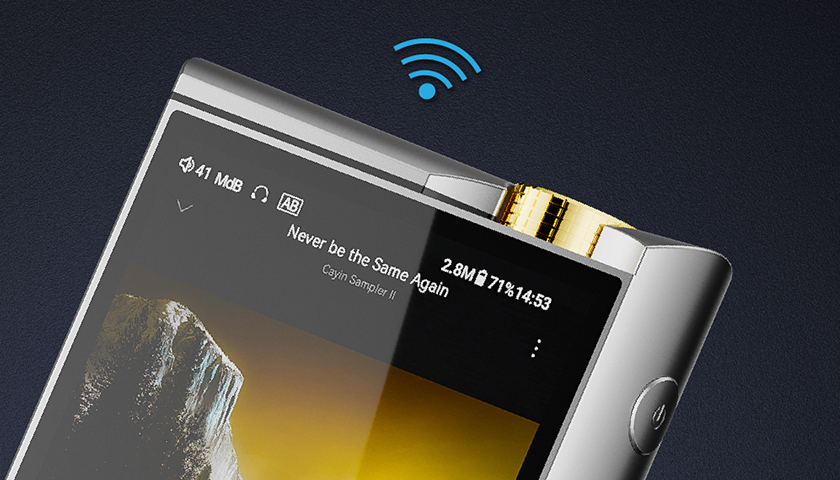

Двухдиапазонный Wi-Fi 2,4 ГГц / 5 ГГц поддерживается благодаря специально разработанной антенне в металлическом корпусе, обеспечивающей высокий уровень сигнала и снижение помех для быстрой и стабильной потоковой передачи. Он также поддерживает обновления встроенного по OTA и установку приложений, что обеспечивает настраиваемый интерфейс и готовность к будущему. Поддерживаются Bluetooth 5.0 с кодеками LDAC, UAT, AAC и SBC, а также полное декодирование MQA (16x).
Совместный двойной линейный выход и предусилитель

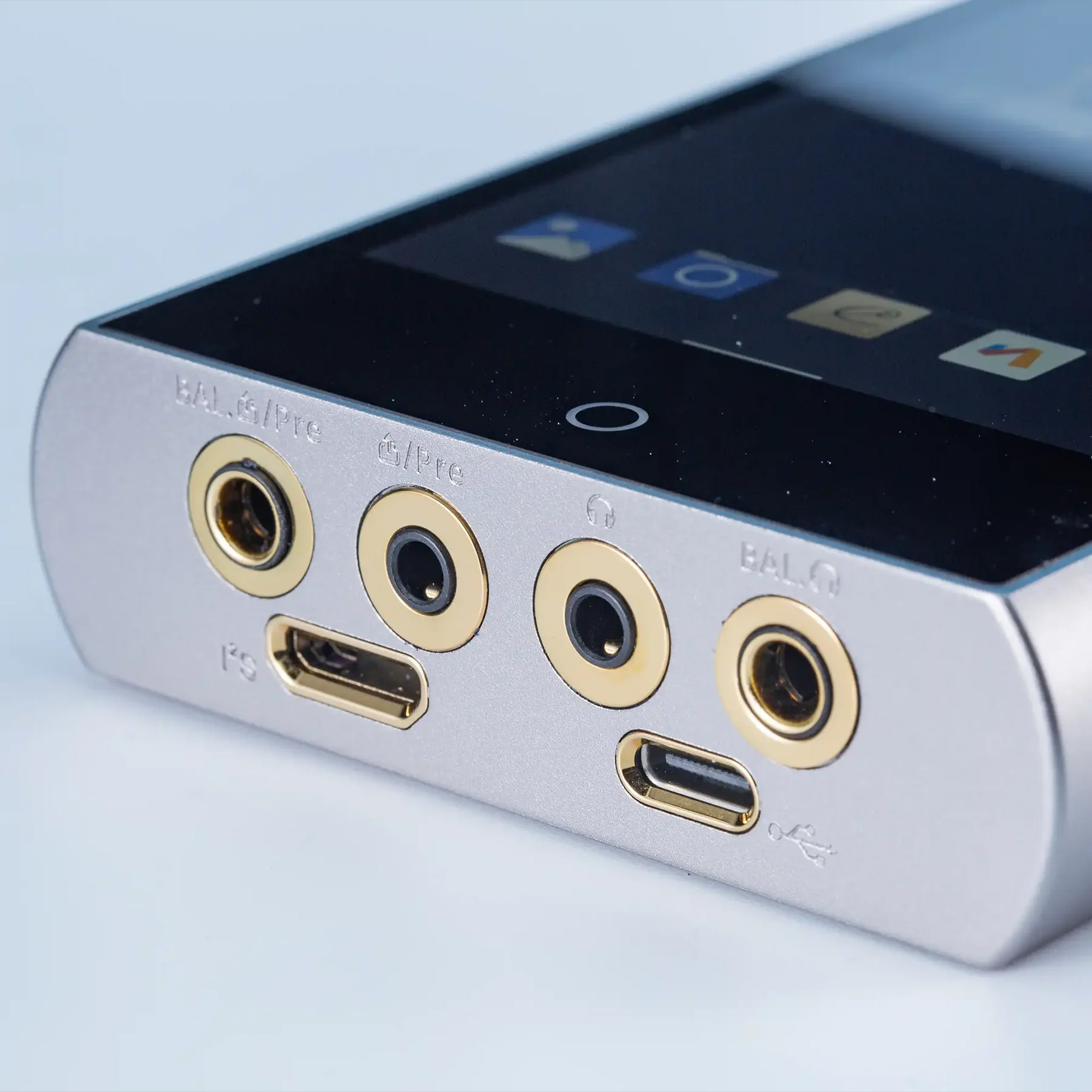

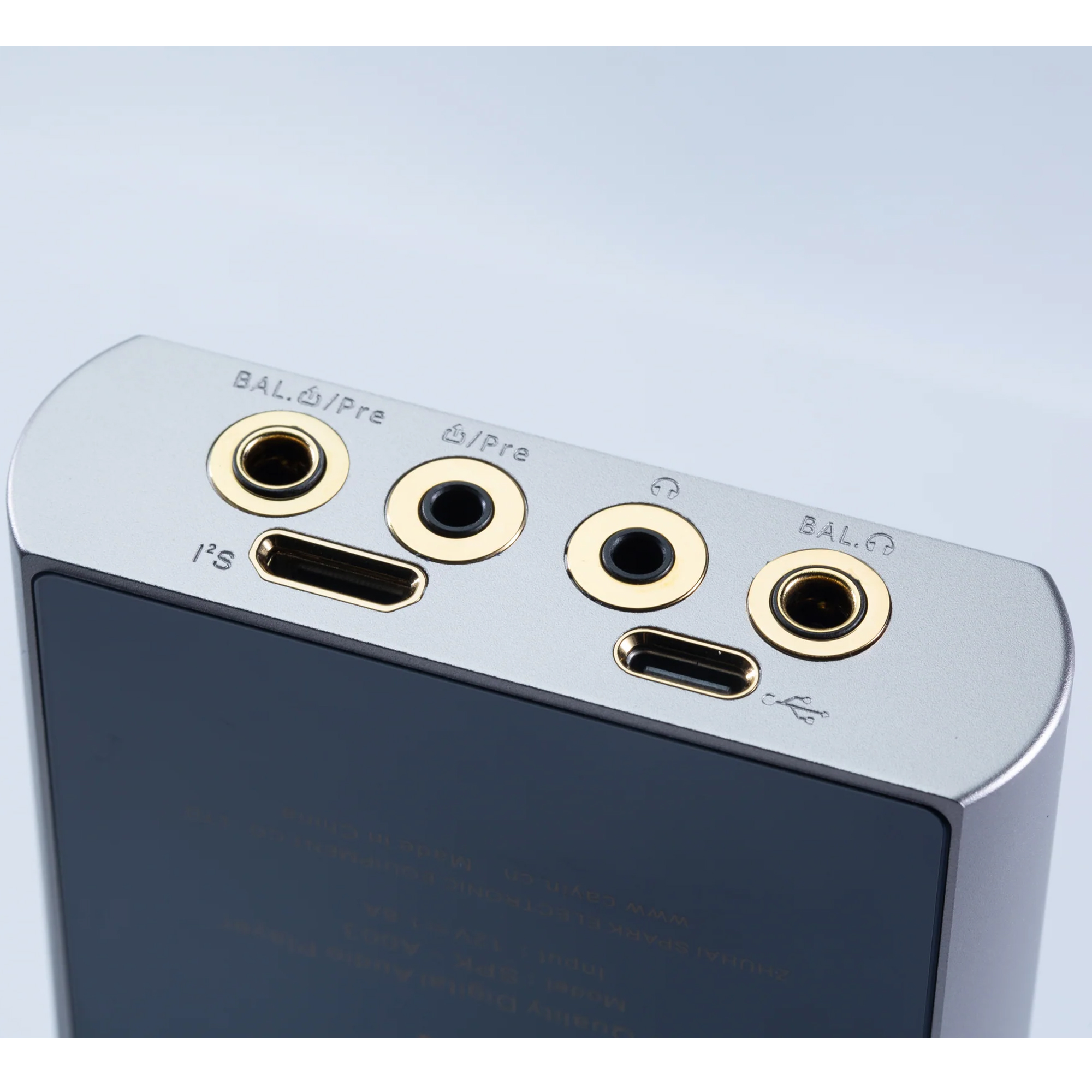

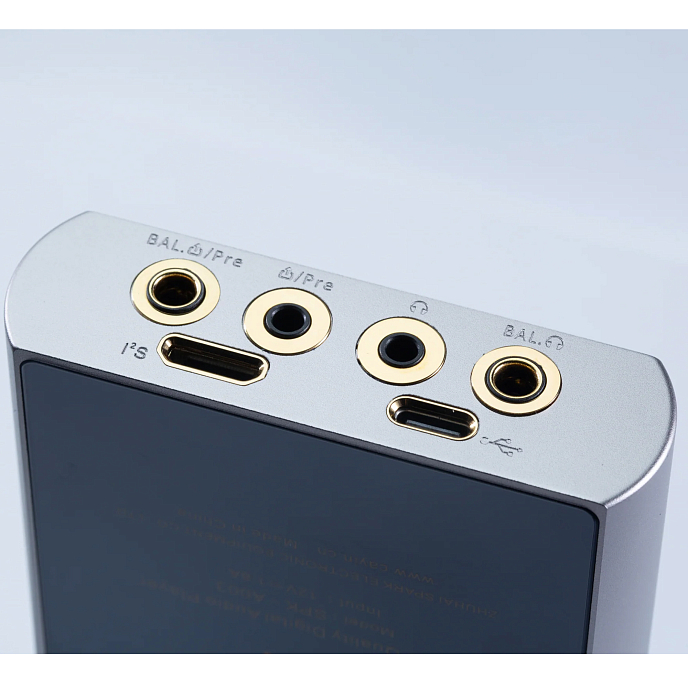

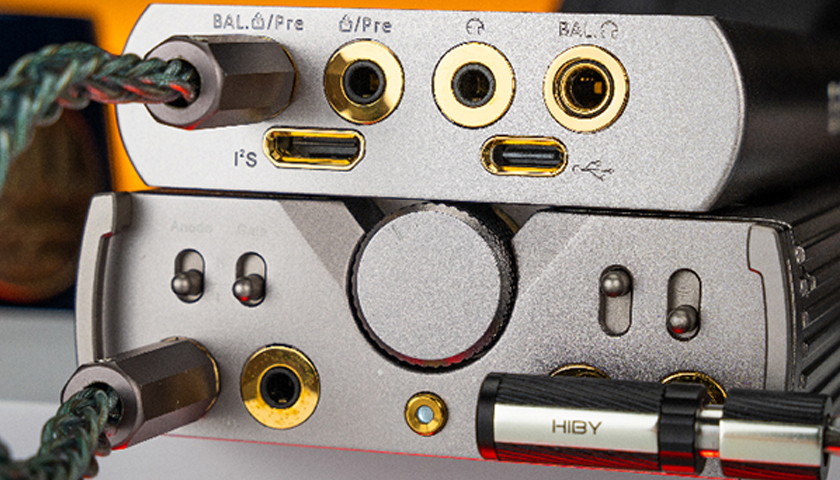

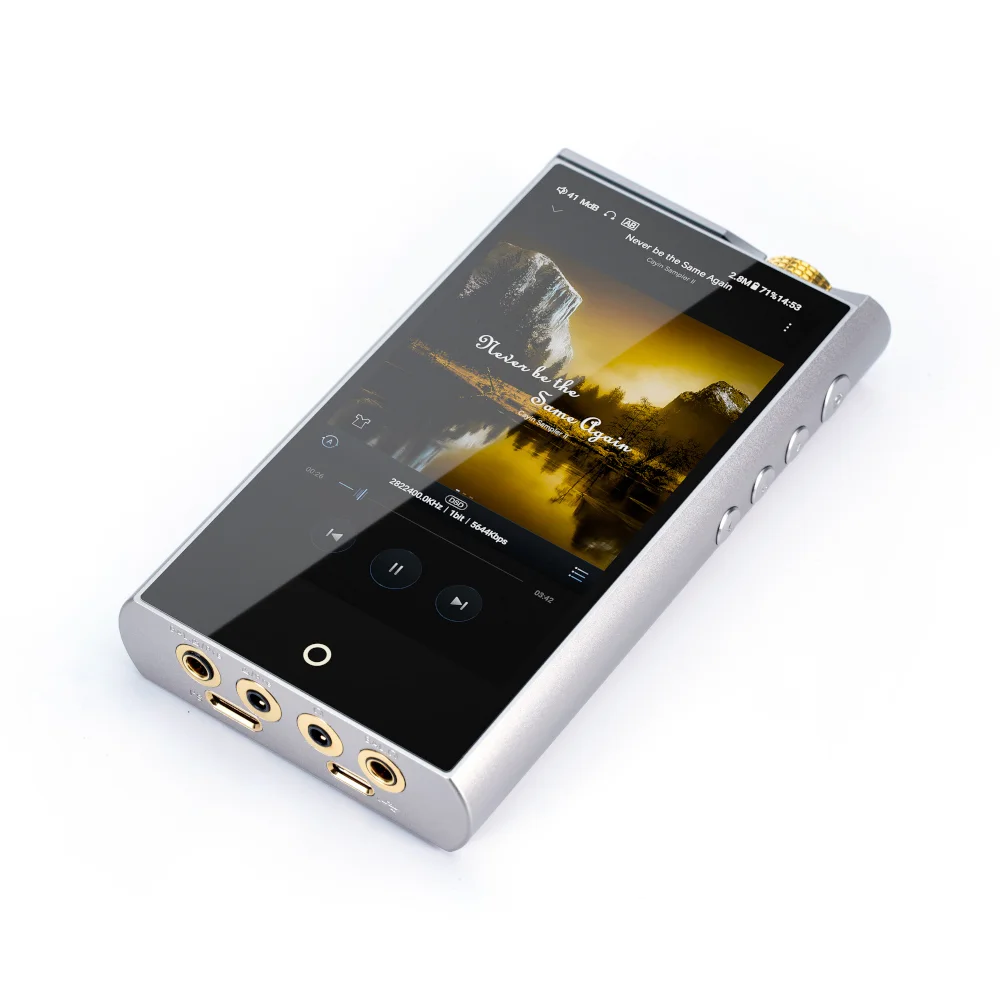

В Cayin N7+ реализован балансный 4,4 мм и 3,5 мм линейные выходы. Несимметричный выход может быть сконфигурирован как линейный выход или как предварительный выход. Позволяет подключать N7+ к широкому спектру портативных, настольных и домашних аудиоустройств. Специальные линейные драйверы позволяют независимо управлять сигналами линейного выхода и предварительного отключения, обеспечивая оптимизацию обоих выходов для соответствующих применений.

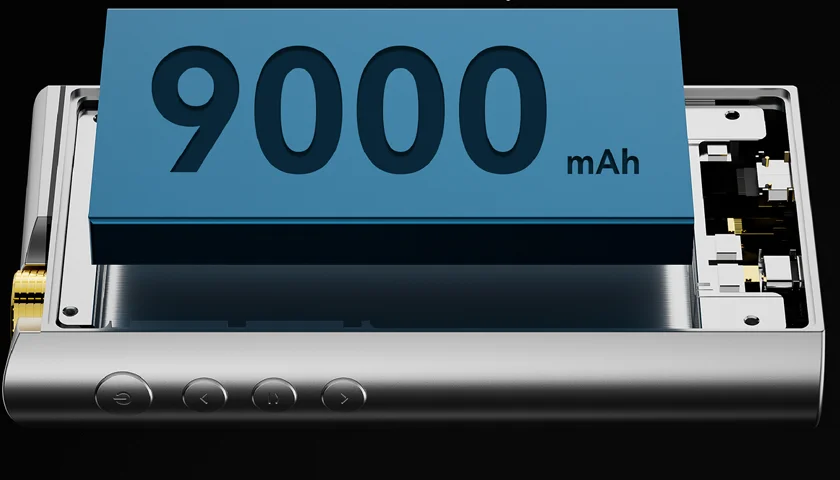

Аккумулятор с длительным сроком службы

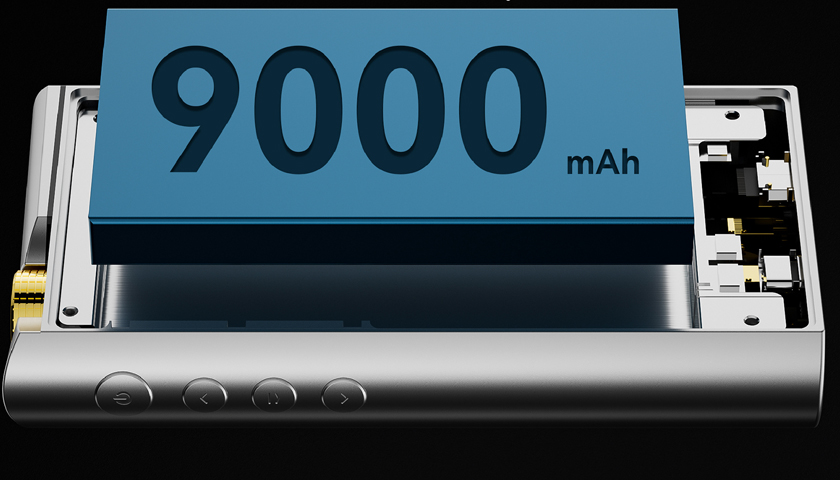

Модель N7+ имеет оптимизированную конструкцию внутренней системы питания. В режиме PoE (класс AB) 3,5-дюймовая батарея обеспечивает непрерывное воспроизведение музыки в течение 13 часов в течение всего дня, гарантируя, что вам никогда не придется беспокоиться о том, что у вас закончится заряд. Устройство поддерживает быструю зарядку PD2.0.
Профессиональная точность

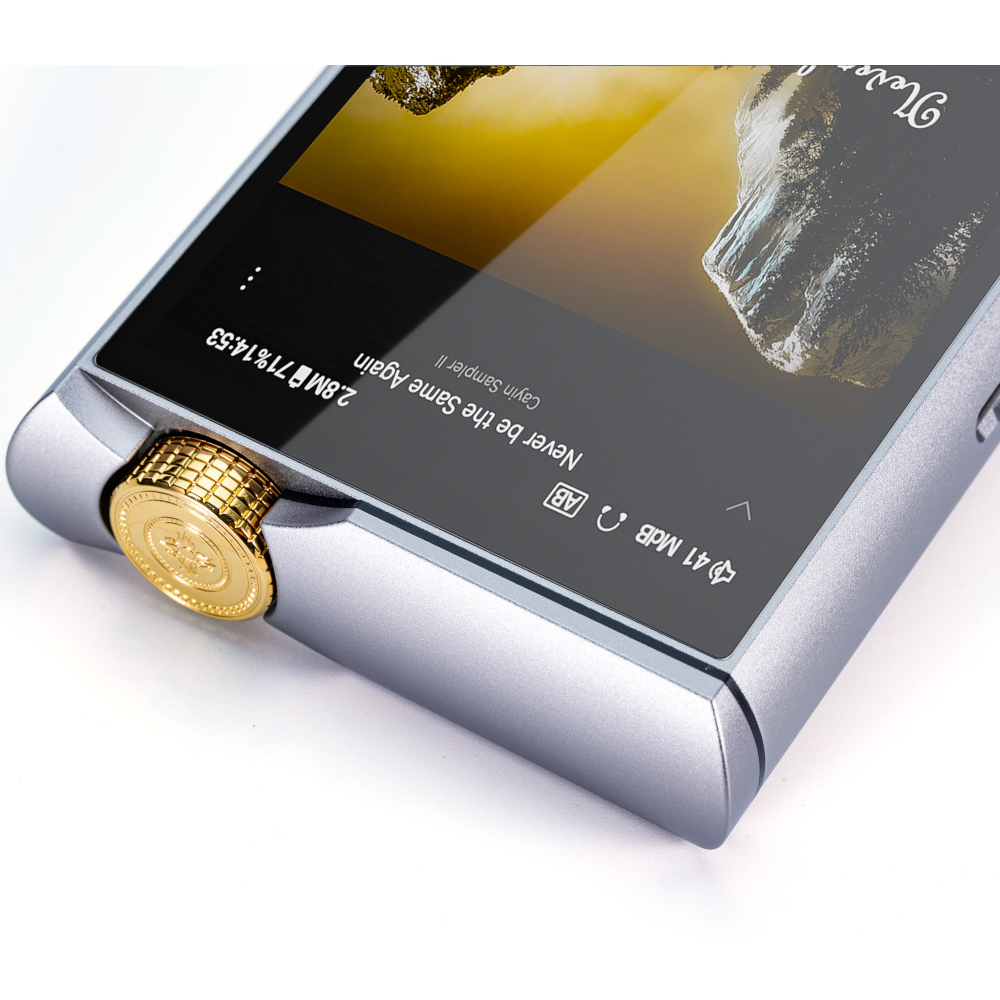

Аналоговый регулятор громкости с электронным управлением сопротивлением от JRC широко используемый в аудиофильских предусилителях, обеспечивает низкий уровень шума и искажений. 4-канальный встроенный контроллер обеспечивает более высокую точность и меньшее энергопотребление, чем два стереорегулятора громкости. Специальная латунная ручка регулировки громкости с узорами для улучшения сцепления обеспечивает точное управление и элегантный внешний вид.

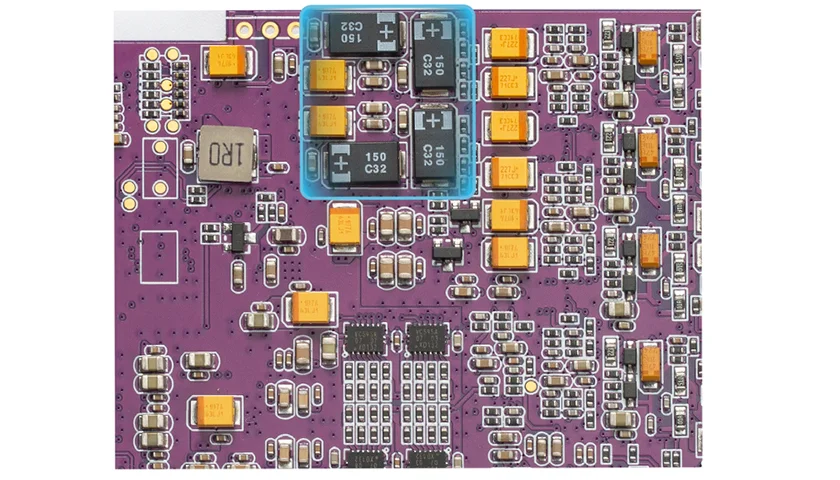

Электрическая мощность - это музыкальная мощь
Электропитание - основа высокого качества воспроизведения звука. Чистый и стабильный источник питания имеет основополагающее значение для превосходного звучания. Надежный источник питания для поддержания оптимальной работы устройства не менее важен, если не более, чем использование дорогостоящих компонентов.
Компания Cayin уделяет серьезное внимание разработке систем делегированного электропитания даже для очень компактных продуктов , таких как DAP. Несмотря на то, что 1-разрядный ЦАП снижает требования к точности резисторов, он требует тщательно продуманной предварительной обработки для формирования шумов и надежной системы питания, предпочтительно без помех.
Система питания в сочетании с 1-разрядной схемой обеспечивает полностью независимое питание цифровых и аналоговых цепей. В цифровой схеме высокоуровневые и низкоуровневые логические схемы также полностью независимы, что гарантирует отсутствие помех от тактовых сигналов в процессе передачи и усиления, что приводит к более чистому звуковому сигналу.

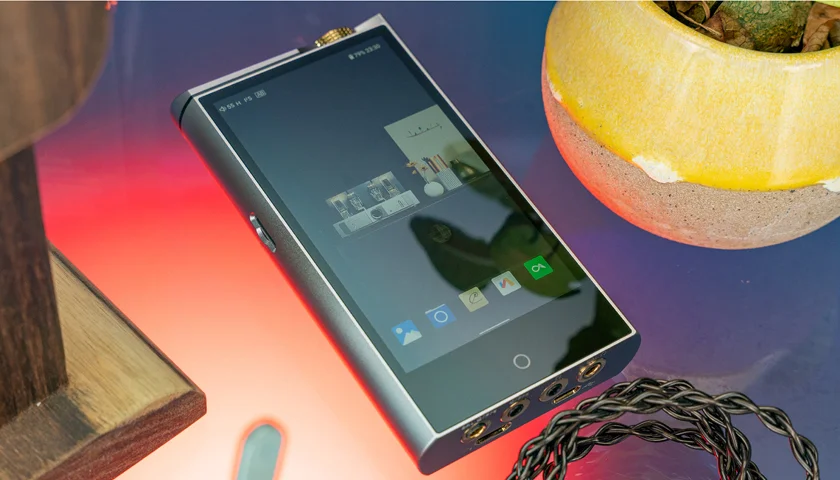

Обновленный корпус

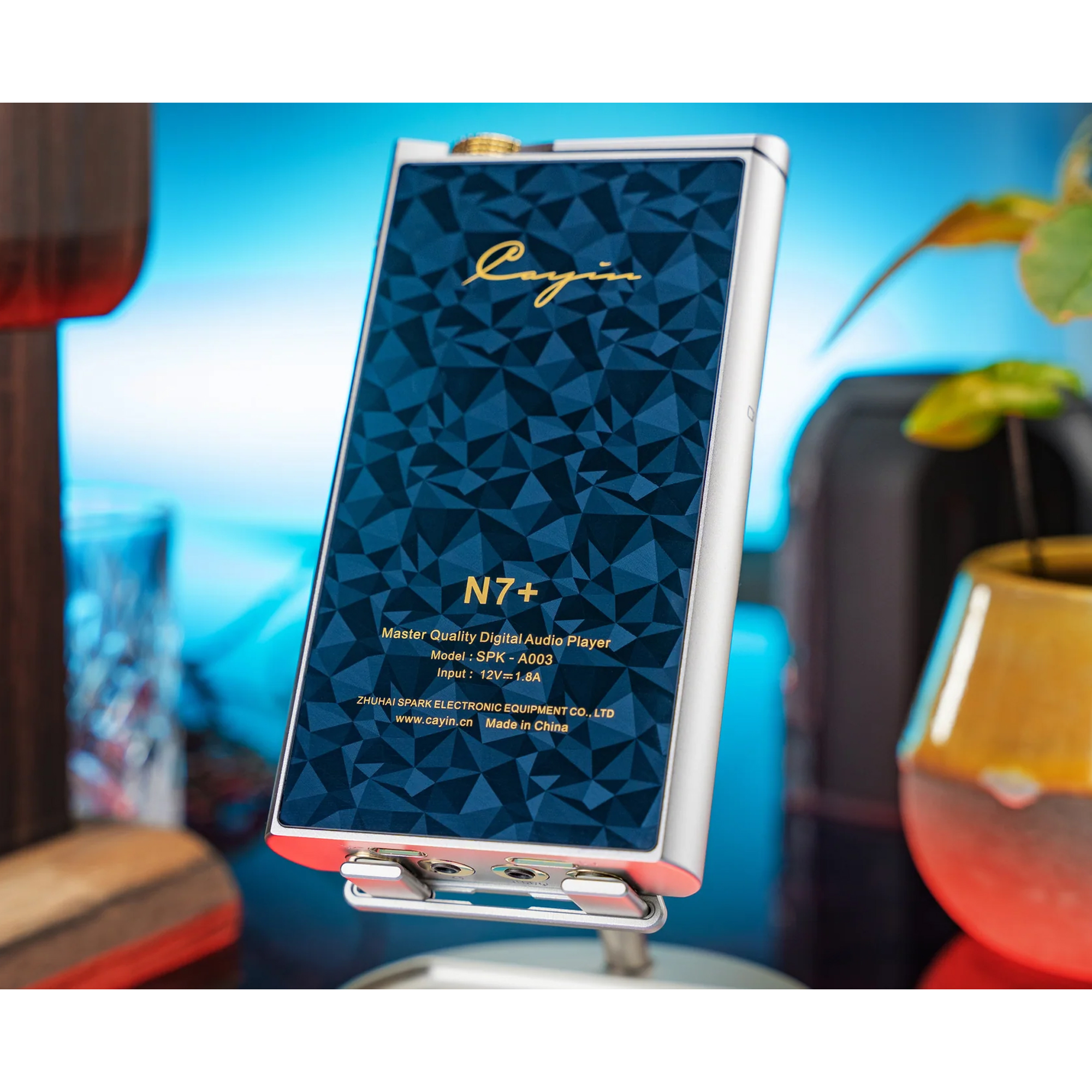

Благодаря полному обновлению дизайна и мастерства исполнения модель N7 + получила совершенно новый внешний вид из титана. Корпус выполнен из алюминиево-магниевого сплава с титановым покрытием, обработан на CNC-станках и сочетает прочность с относительно небольшим весом.

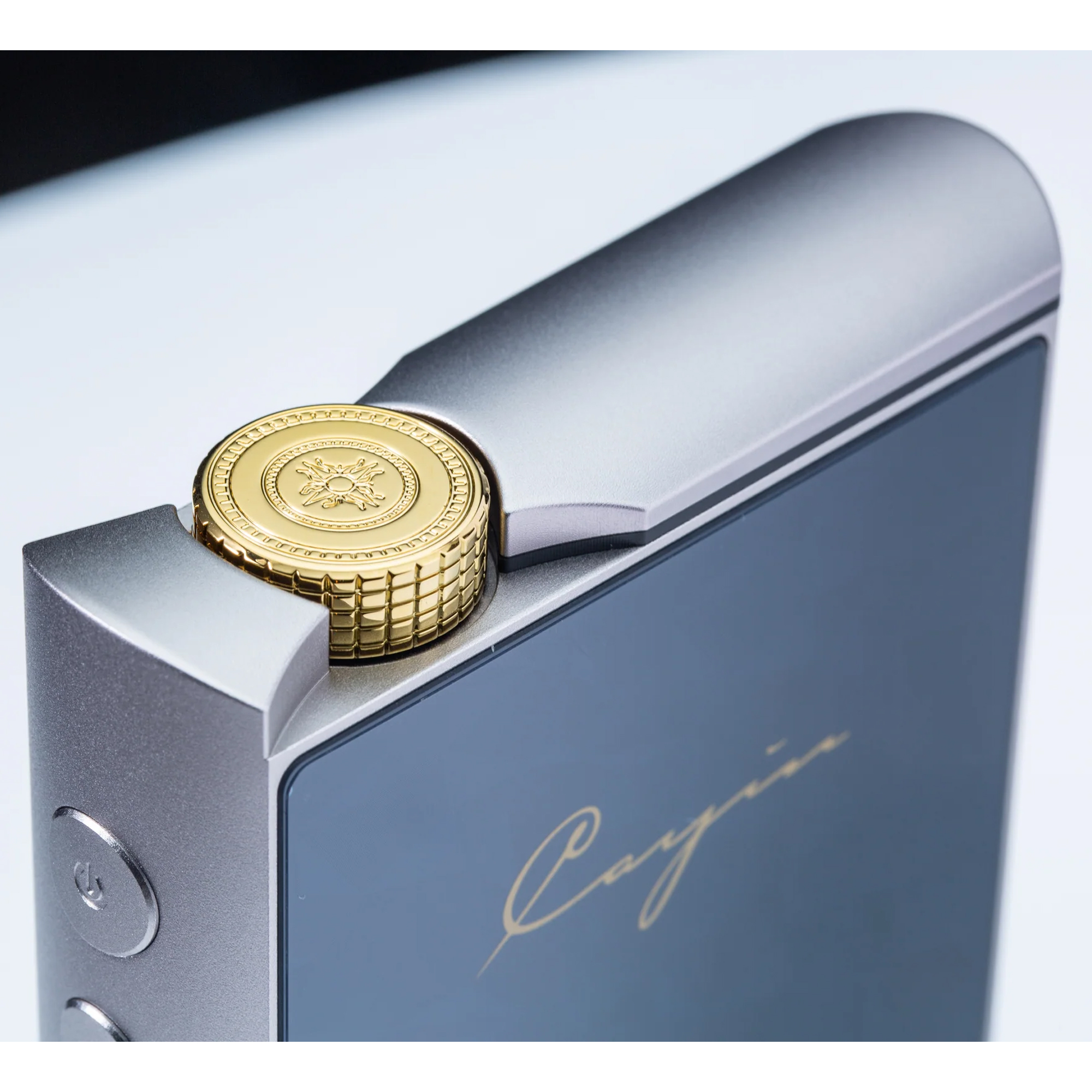

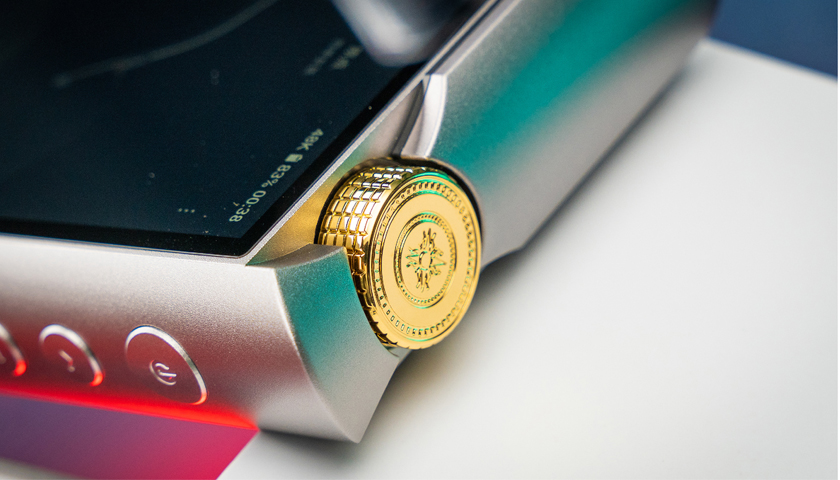

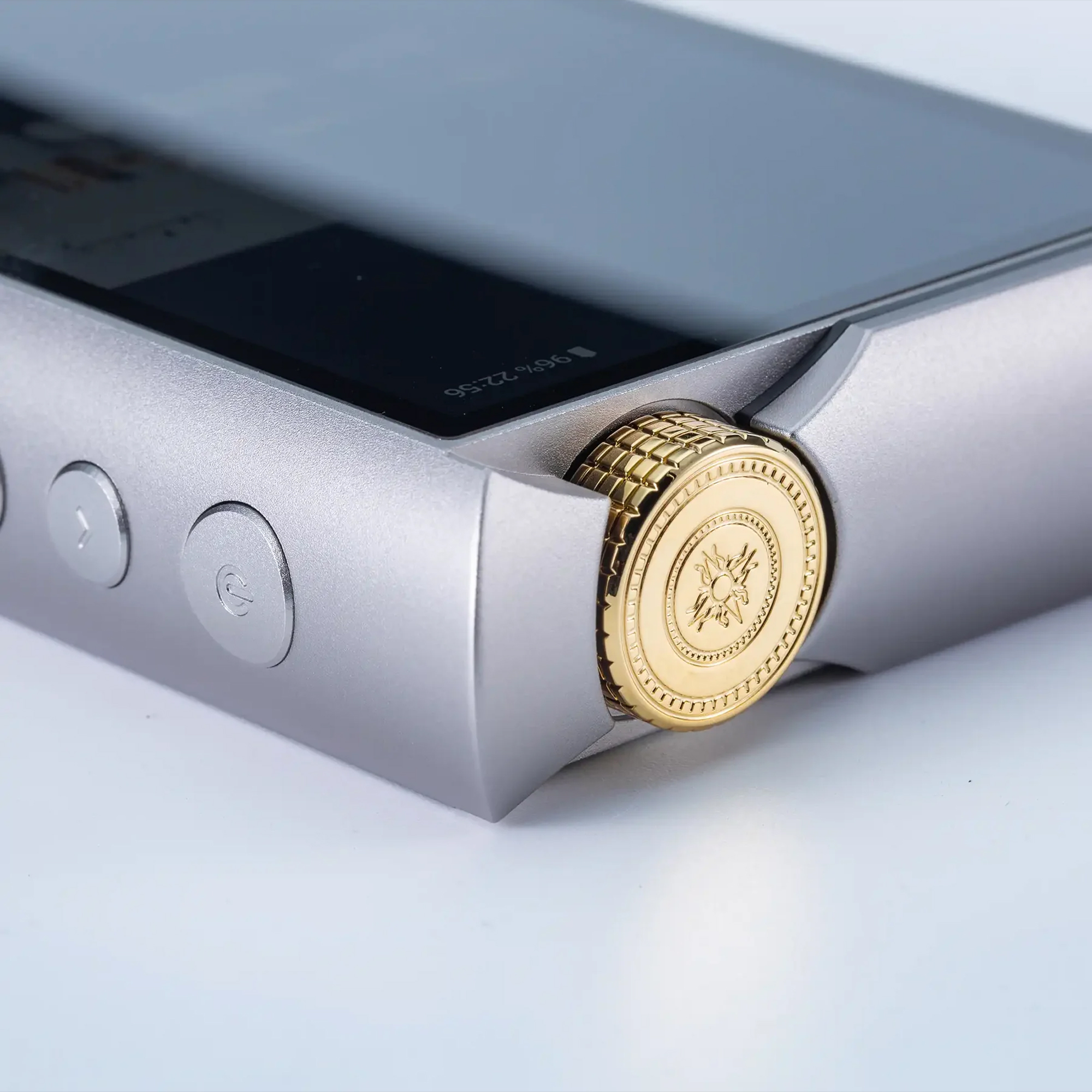

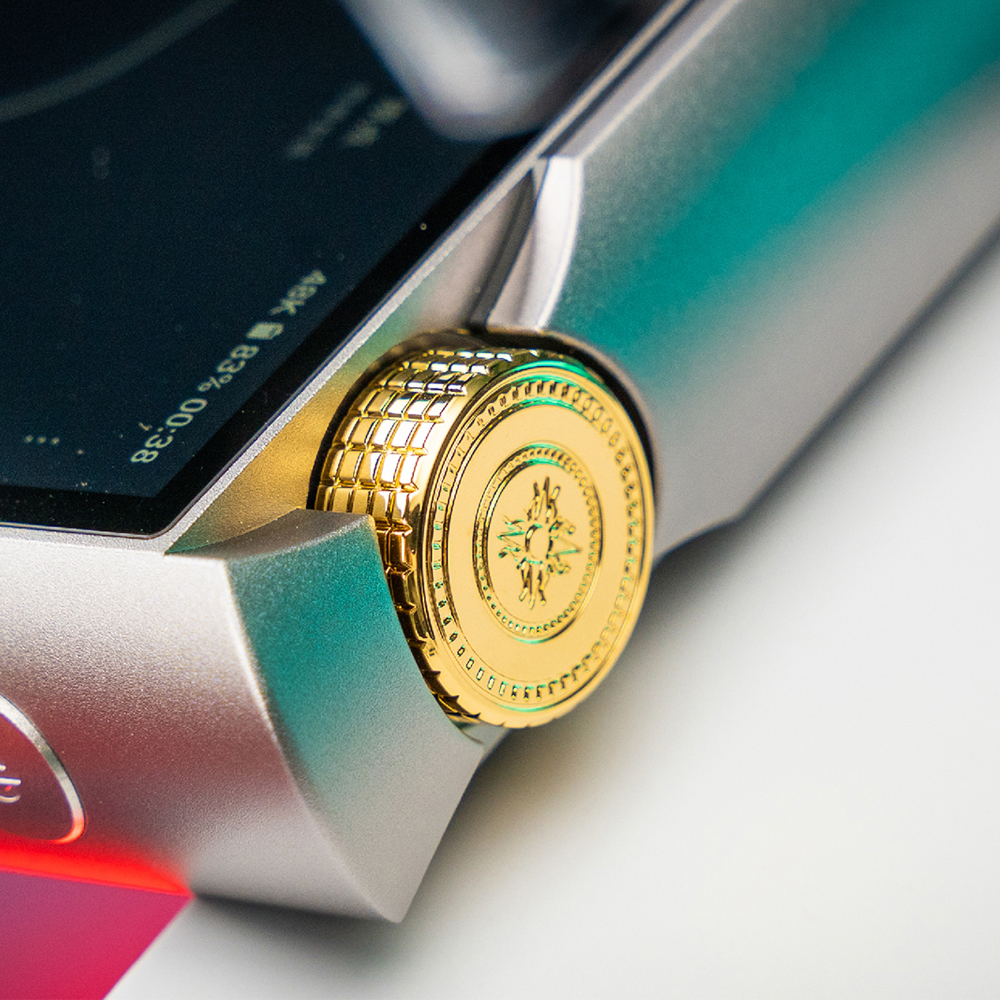

Такой дизайн подчёркивает инженерный подход Cayin к созданию портативных источников, где приоритет отдан качеству схемотехники и функциональной гибкости. Специальная позолоченная латунная ручка регулировки громкости с выгравированной эмблемой пламени. Элегантный дизайн обеспечивает улучшенный захват и точность управления.
Комплектация:
- плеер;
- чехол;
- 4.4 - 2.5 мм адаптер;
- 3.3 - 2.5 мм адаптер;
- кабель USB;
- документация.
