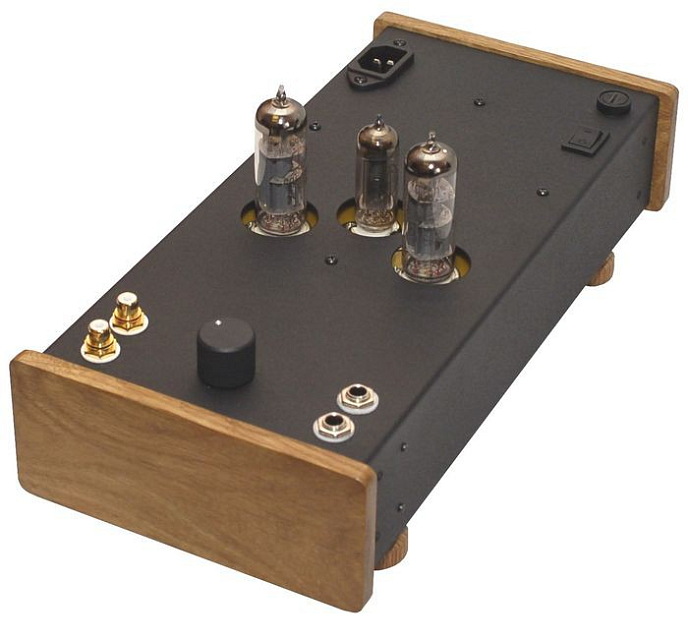

«Универсал SI» - новая одно-блочная версия популярной линейки телефонных усилителей семейства «Универсал». Он построен на двух комбинированных радиолампах 6Ф5П (ECL85, ECL805; триод - пентод) и одной выпрямительной лампе ( кенотрон ) 6Ц4П . Применение всех трех ламп так называемой «пальчиковой» серии и специального заказного тороидального силового трансформатора с очень малым внешним электромагнитным полем , позволило разместить усилитель в одном корпусе без надстроек и при этом добиться минимального влияния внешнего поля силового трансформатора на выходные трансформаторы и на все элементы усилителя в целом. По этому показателю «Универсал SI» приближается к двух-блочным моделям. В усилителе применены выходные трансформаторы ручного изготовления с послойной пропиткой обмоток натуральным пчелиным воском. Это обеспечивает не только их высокую электрическую надежность, но и прекрасные музыкальные характеристики. Монтаж элементов усилителя выполнен на стекло текстолитовом основании объемно - навесным методом : соединение радиоэлементов осуществляются за счет длины собственных выводов , а использование комбинированных ламп ( две радиолампы в одном стеклянном баллоне) так же ограничивает длину этих соединений. Такое решение совместно с рациональным расположением компонентов, отсутствие м лишних проводников и паек максимально сокращает путь музыкального сигнала внутри усилителя, что благоприятно отражается на его звучании. Триодная часть комбинированной лампы 6Ф5П используется как предварительный усилитель, апентодная ее часть (в триодном включении) - как усилитель мощности. Выпрямительная лампа 6Ц4П позволяет получить не только очень «спокойное» и «чистое» питание для анодов усилительных ламп (у нее отсутствуют помехи, присущие полупроводниковым выпрямителям), но и осуществляет плавную, с задержкой на время разогрева катодов, подачу анодного напряжения на основные лампы. Это значительно увеличивает рабочий ресурс радиоламп усилителя. «Универсал SI» предназначен для работы с головными телефонами динамического типа любых фирм - производителей, имеющих импеданс от 8 до 600 Ом . При этом он развивает номинальную выходную мощность прядка 200 мВт, обеспечивая входную чувствительность на уровне 250 мВ. Для подключения наушников служат два гнезда под стандартный «джек » 6,3 мм. Одно из них используется с наушниками 8 - 100 Ом, другое 100 - 600 Ом. В усилителе установлен потенциометр (регулятор громкости) японской фирмы ALPS легендарной серии Blu e Velvet, а так же очень линейные углеродные и боро - углеродные постоянные резисторы. Катодные резисторы ламп зашунтированы электролитическими конденсаторами фирмы Matsushita . В нем отсутствуют как общая , так и местные отрицательные обратные связи (ООС) , при этом усилитель обеспечивает широкую полосу пропускания (20 Гц - 45 кГц), малые нелинейные и интер-модуляционные искажения (ок. 0,2%) . «Универсал SI » обладает удивительно легким, ясным звучанием, которое позволит Вам слушать любимую музыку с большим наслаждением.
